ПОГРУЗЧИК ROTO 40.25 MCSS. ВЫРАВНИВАНИЕ РАМЫ

ВЫРАВНИВАНИЕ МАШИНЫ, СТОЯЩЕЙ НА КОЛЕСАХ

Чтобы выровнять машину, стоящую на колесах, выполните следующие действия:

- Нажмите кнопку (57) (см. параграф ГИДРОПНЕВМАТИЧЕСКИЕ ПОДВЕСКИ).

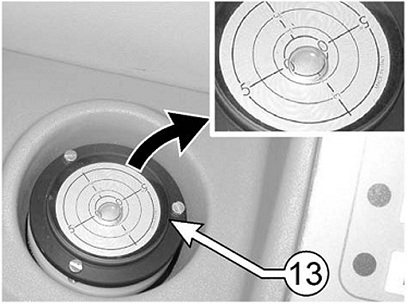

Нажимая кнопки (47), (48), (49), (50), (51), (52), чтобы датчик уровня показывал «0» (13).

ВЫРАВНИВАНИЕ МАШИНЫ, СТОЯЩЕЙ НА ОПОРАХ

Чтобы выровнять машину, стоящую на опорах, выполните следующие действия:

- Полностью выдвиньте телескопическую стрелу.

- Опустите стрелу так, чтобы максимальное расстояние до земли составляло 50 см.

Совместите турель с продольной осью шасси (индикатор 59 включен).

Нажмите кнопку (62) для предварительного выбора выдвижения и опускания опор; при этом загорится индикатор (63) (см. параграф ОПОРЫ).

- Выдвиньте опоры кнопками (70), (71), (72), (73) на нужную длину.

Проверьте, все ли опоры находятся под нагрузкой (индикаторы (131), (132), (133), (134), см. символы рядом с индикаторами).

Подробную информацию см. в главе ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ.
Перед тем как выполнять какие-либо погрузо-разгрузочные операции с помощью стрелы, убедитесь, что шасси машины правильно выровнено.

ПОГРУЗЧИК ROTO 40.25 MCSS. ПОВОРОТ ТУРЕЛИ

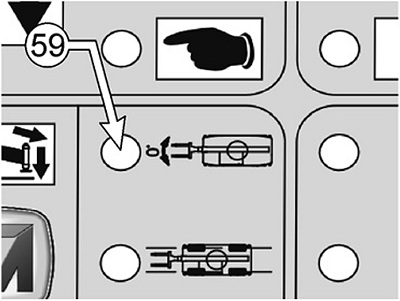

Машина оснащена системой непрерывного поворота турели. Турель управляется джойстиком (1) (см. раздел ОРГАНЫ УПРАВЛЕНИЯ), и если стрела находится не в центрованном положении (не совмещена с продольной осью шасси). Это показано на приборной панели индикатором (59).
Во время движения по автодорогам стрела должна быть совмещена с продольной осью шасси (индикатор 63 должен гореть).

ПОГРУЗЧИК ROTO 40.25 MCSS. МЕХАНИЧЕСКАЯ БЛОКИРОВКА ПОВОРОТА ТУРЕЛИ

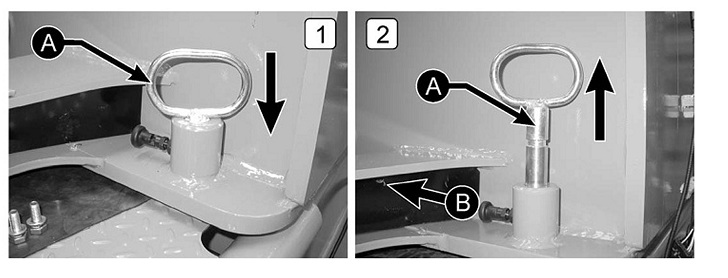

Для установки механического блокиратора поворота турели выполните следующие действия:

- Расположите турель так, чтобы совместить болтовое отверстие с соответствующим отверстием на раме машины.

- Установите блокировочный болт (А) и убедитесь, что он установлен правильно (1).

Для снятия механического блокиратора поворота турели выполните следующие действия (2):

- Потяните ручку "В” в направлении, указанном стрелкой.

- Выньте блокировочный болт "А".
