ПОГРУЗЧИК ROTO 40.25 MCSS. МАСЛА И СМАЗКИ
ПРИМЕНЕНИЕ |
ESSO |
MOBIL |
SHELL |
Примечание |
Гидросистема и
гидростатическая
трансмиссия |
HYDRO HVI
46
UNIVIS N46 |
DTE 15 M |
TELLUS T 46 |
Вязкость
40°C = 46cst. Iso 3448 = 46 |
Редукторы бортовые, передач, привода поворота; дифференциалы
мостов |
ESSO GEAR OIL GX 80W/90 |
MOBILUBE HD 80W-90 |
SPIRAX HD |
SAE80W-90
MIL-L-2105C |
Дизельный
двигатель |
ESSOLUBE X10 130 |
DELVAC
1230 |
Х-200/
CONQUEST |
Соответствует
MIL- L-2104B |
Тормозная и
акселераторная
жидкость |
BRAKE FLUID SUPER |
MOBIL
BRAKE
FLUID |
BRAKE FLUID DOT 4 |
Соответствует
FM VSS 116 DOT 4 |
ВНИМАНИЕ!!! Не смешивайте масла различных марок.
Соблюдайте правила транспортировки, применения и утилизации масел в
соответствии с правилами и нормами.
Процедуры проверки уровня и замены масел приведены в
инструкции по эксплуатации.
Строго воспрещается производить следующие действия:
Поднимать любые грузы, масса которых превышает номинальную
грузоподъемность машины. (Следить за тем, чтобы этого не случилось,
является исключительной ответственностью оператора машины. Широкие или
неравномерные грузы могут вызвать боковой наклон машины и с ними нужно
обращаться с максимальной аккуратностью)
Осуществлять подъемные или погрузочные операции на не твердой и не
ровной поверхности.
Осуществлять установку дополнительных электронных или гидравлических
устройств.
Осуществлять калибрование клапанов и вмешиваться в работу систем
безопасности.
Отключать ключом блокировочную систему защиты от перегрузки без
разрешения лица, руководящего работами (владельца, прораба,
представителя службы безопасности и т.п.)
Перевозить пассажиров.
Поднимать людей кроме как в специально предусмотренных для этого
приспособлениях (рабочих платформах)
Работать в пределах досягаемости от линий электропередачи

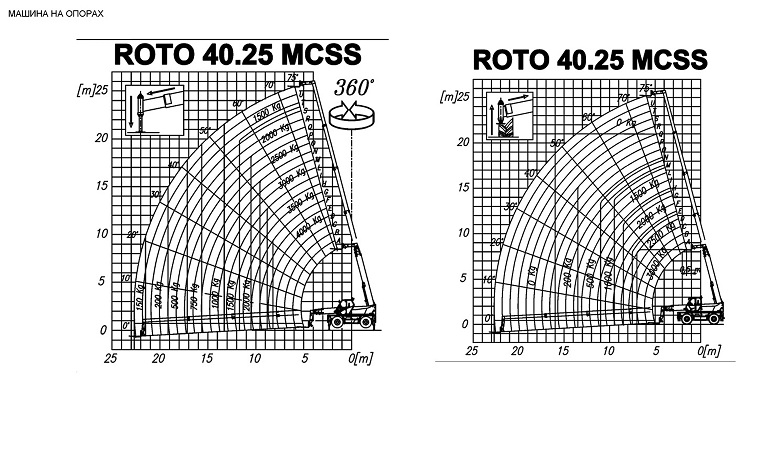

Диаграммы грузоподъемности находятся в кабине
машины и приведены в данной инструкции показывают грузоподъемность
машины в различных рабочих состояниях. Обозначение символики:
- выносные опоры машины подняты и втянуты
- машина установлена на опоры
. ВАЖНО!
При подняых опорах грузоподъемность изменяется в зависимости от
отклоненияплатформы от центральной оси.
Указанные величины грузоподъемности, показанные в различных диаграммах
относятся к соответствующим положениям машины, на что указывают
символическое изображение машины.
Диаграммы грузоподъемности машины на колесах относятся к неподвижно
стоящей машине, с колесами, установленными параллельно раме.
4 -
ПОГРУЗЧИК ROTO 40.25 MCSS. ДИАГРАММЫ ГРУЗОПОДЪЕМНОСТИ
5 -

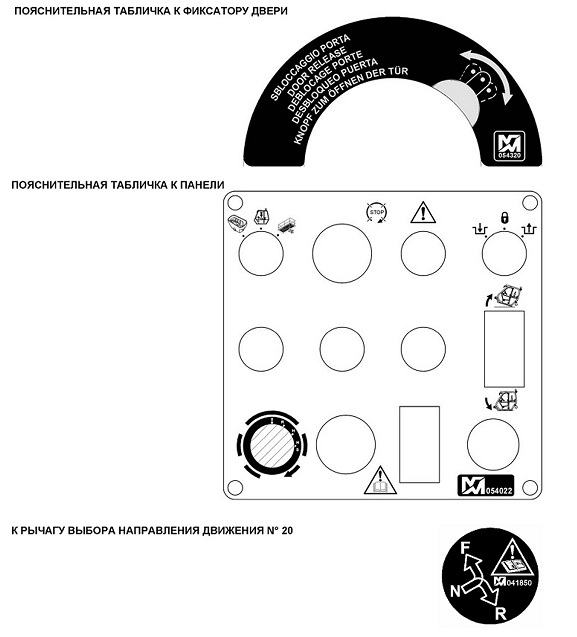

ПОГРУЗЧИК ROTO 40.25 MCSS. СИМВОЛЫ ОРГАНОВ УПРАВЛЕНИЯ
Следующие символы должны быть всегда на вашей
машине.
Сохраняйте их в хорошем состоянии и заменяйте при повреждении.
Большая часть символов соответствует международным требованиям ISO 3287,
ISO 6405. В любом случае, чтобы избежать неправильной интерпретации, не
пользуйтесь обрудованием, не ознакомившись с информацией, содержащейся в
разделе ОРГАНЫ УПРАВЛЕНИЯ.

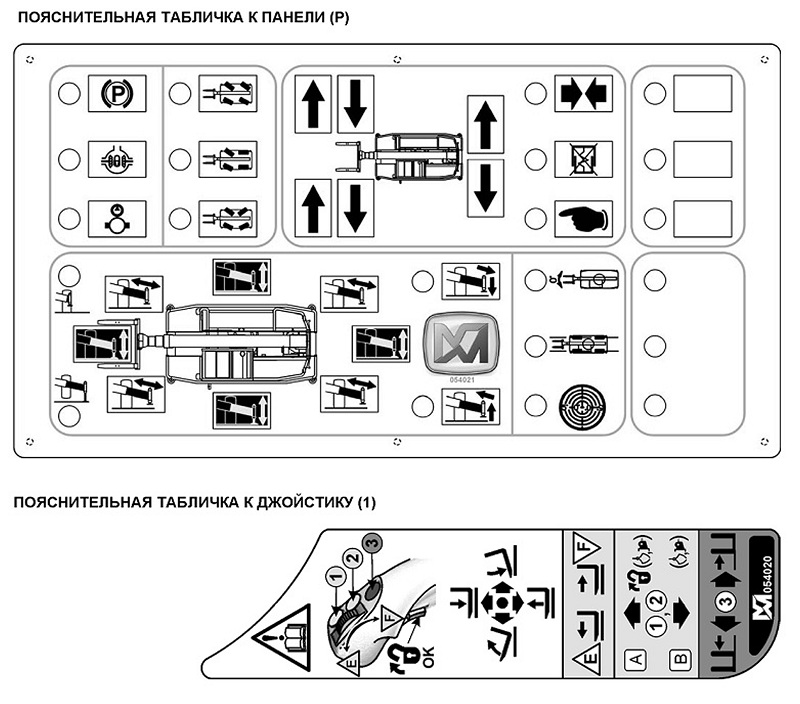

ПОЯСНИТЕЛЬНАЯ ТАБЛИЧКА К ПАНЕЛИ (Р)
ПОЯСНИТЕЛЬНАЯ ТАБЛИЧКА К ДЖОЙСТИКУ (1)
