ТРАКТОР ДТ-20. ПОДГОТОВКА К ДЛИТЕЛЬНОЙ РАБОТЕ НА РЕВЕРСЕ

ТРАКТОР ДТ-20. ПОДГОТОВКА К ДЛИТЕЛЬНОЙ РАБОТЕ НА РЕВЕРСЕ

Для использования трактора на реверсе изменяют установку сиденья, рулевого колеса, тормозных педалей и задних колес.

При перестановке сиденья снимают подушку, отвертывают болты крепления к кронштейну, снимают сиденье с кронштейна, устанавливают сиденье на приливы верхней крышки главной передачи, закрепляют его болтами и устанавливают подушку. При перестановке рулевого колеса вывинчивают центральный болт в средине ступицы рулевого колеса и стяжной болт переходника, вынимают кольцевую шпонку, надетую на этот болт, и снимают рулевое колесо с переходником.

На некоторых тракторах установлено рулевое колесо с крышкой на ступице. В этом случае прежде всего нужно снять крышку. Далее необходимо вывинтить винт крепления защитного колпачка и снять его со второго вертикального валика на головке рулевой колонки, установить защитный колпачок на валик, с которого снято рулевое колесо, и закрепить винтом, надеть рулевое колесо на освободившийся валик, совместив прорезь на переходнике со шпоночным пазом на валике, вставить кольцевую шпонку и затянуть болтом, после чего завинтить центральный болт. При необходимости, следует отрегулировать рулевое колесо по высоте.

Тормозные педали переставляют в такой последовательности: вынимают пальцы крепления вилок тяг механизма блокировки к основным педалям тормозов и снимают вилки с педалей; вынимают пальцы крепления педалей к проушинам крышек тормозных рукавов и к регулировочным гайкам тормозных лент; снимают педали вместе с оттяжными пружинами; вынимают пальцы крепления защелок и снимают их; ставят правую педаль на левую сторону подушкой назад, вставляют пальцы крепления педали и шплинтуют их; ставят оттяжную пружину на переднюю проушину рукава; устанавливают защелку, соединяя ее с задней регулировочной гайкой тормоза, ставят палец и шплинтуют его, а затем повторяют эти операции с другой педалью.

При перестройке трактора для работы на реверсе нужно также поменять местами задние колеса.

ПОДГОТОВКА ТРАКТОРА ДТ-20 ДЛЯ РАБОТЫ НА МЯГКИХ ИЛИ ВЛАЖНЫХ ПОЧВАХ

В этом случае задние колеса догружают, перераспределяя вес трактора между задними и передними колесами, или увеличивая вес задних колес балластом. Первый способ применяют при работе трактора с навесными машинами, когда задние колеса догружают изменением точки крепления переднего шарнира центральной тяги навески к кронштейну корпуса гидромеханизма. Если трактор налажен в высокой огородной модификации, то для догрузки задних колес передний шарнир центральной тяги переставляют из второго отверстия кронштейна в первое (считая снизу), а в низкой или пониженной модификациях шарнир переставляют из четвертого отверстия кронштейна в третье.

Если после перестановки шарнира тяги навесная машина будет при работе выглубляться, следует переставить тягу в прежнее положение. При работе трактора с прицепными машинами и в случае, когда перестановка шарнира центральной тяги не дает результатов, ведущие колеса догружают балластом, используя для этого воду, заливаемую в камеры задних колес. В каждое колесо можно залить 40—45 кг воды.

Для заполнения водой шины задних колес оборудованы водо-воздушным вентилем, а в комплект инструмента, прикладываемого к трактору, входит приспособление для заливки воды в камеру, представляющее собой резиновую трубку,

на одном конце которой надет съемный наконечник, соединяемый с вентилем камеры, а на другом — скоба для навешивания трубки на сосуд с водой (рис. 127). В наконечнике имеется спускной винт, через который воздух удаляется из камеры по мере заполнения ее водой.

Камеру заполняют в такой последовательности.

1. Поднимают трактор домкратом до отрыва колеса от почвы, повертывают колесо вентилем вверх и затормаживают в таком положении.

2. Снимают с вентиля колпачок, нажимают на золотник и выпускают из камеры воздух, вывинчивают золотник вентиля вместе с обоймой.

3. Снимают с наконечника приспособления резиновую трубку и навинчивают наконечник на вентиль камеры до отказа.

4. На высоте 1,5 м над колесом, считая от уровня вентиля, устанавливают чистый сосуд с водой.

5. Опускают в ведро всю резиновую трубку так, чтобы она заполнилась водой; конец трубки, не имеющей скобы, плотно зажимают и вынимают из воды, а конец, укрепленный к скобе, вешают на край сосуда.

6. Отпускают зажатый конец, подводят его к наконечнику и, убедившись, что вода течет непрерывной струей, надевают конец трубки на наконечник.

7. По возрастании давления воздуха в камере и ослаблении поступления воды нужно плотно зажать трубку у наконечника и вывинтить на два-три оборота спускной винт на нем для выхода воздуха. После этого завинтить винт, отпустить трубку и продолжать заполнение камеры водой. Сжатый воздух из камеры нужно выпускать каждый раз, когда станет заметно, что вода в сосуде не убывает. Заполнение прекращают, когда из спускного винта, при зажатой трубке, вместо воздуха начнет вытекать вода. При пользовании водопроводом резиновую трубку надевают одним концом на водопроводный кран, а другим на наконечник. При выпуске воздуха через спускной винт кран закрывают.

По окончании заполнения колеса водой снимают с наконечника резиновую трубку и после прекращения вытекания излишней воды отвинчивают наконечник, вставляют в вентиль обойму золотника и затягивают его, накачивают в камеру воздух до 0,8—0,9 кг/см2, отпускают тормоз и опускают трактор.

Чтобы выпустить воду из камеры, снимают колесо, вынимают золотник и выпускают воздух и воду, после чего вынимают камеру, складывают ее и, обжимая руками, удаляют остатки воды через вентиль, просушивают камеру и монтируют с покрышкой на ободе.

Рис. 127. Приспособление для заливки воды

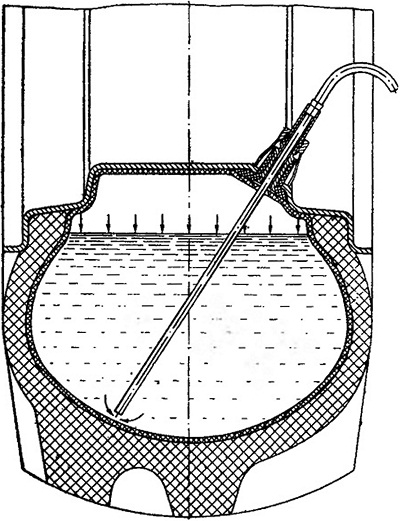

Рис. 128. Приспособление для удаления воды и5 камеры без разборки колеса.

Воду из камеры можно удалять без разборки колеса специальной

металлической трубкой с резиновым уплотнением (рис. 128). Для этого нужно повернуть колесо так, чтобы вентиль был в крайнем нижнем положении, вынуть золотник и выпустить воду, находящуюся выше вентиля; накачать в камеру воздух до 1—1,5 кг/см2-, снять с вентиля накидную гайку шланга насоса и быстро вставить в вентиль металлическую трубку диаметром 5 мм, длиной 350 мм с резиновым уплотнением и загнутым концом. Остаток воды вытечет из камеры через эту трубку под действием сжатого в камере воздуха; вынуть трубку, поставить на место золотник и накачать воздух до нормального давления.

В холодное время года камеры заполняют раствором, состоящим из 25 частей по весу хлористого кальция и 75 частей воды. Этот раствор замерзает при температуре —32° и имеет плотность 1,225 г/см3.
