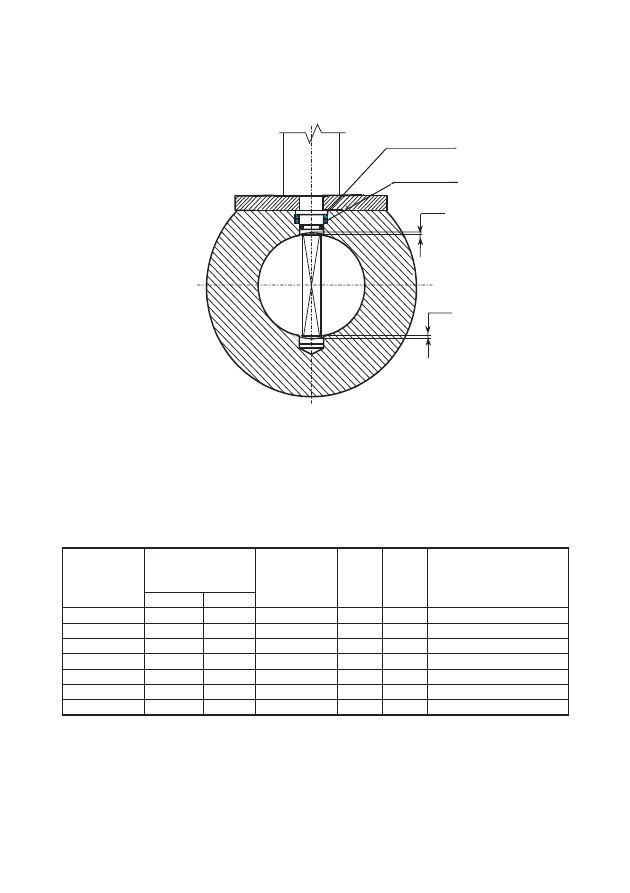

70 Г Д Прокладка фторопласт 4 Прокладка сталь12Х18Н10Т Рисунок М.4 - Схема установки тела обтекания в проточной части преобразователей исполнения В типоразмеров Ду 32…Ду 200 мм Таблица М.2 к рисункам М.2 - М.4. Размеры фторопластового кольца, мм Ду, мм d +0,15 D -0,15 Схема установки, рисунок У max, мм Г - Д, max, мм Исполнение резинового кольца по ГОСТ 9833-73 25 10 14 М.3 0,05 - Кольцо 007-010-19-2-6 32 10 14 М.4 - 0,4 Кольцо 007-010-19-2-6 50 15 18 М.4 - 0,7 Кольцо 011-015-25-2-6 80 20 24 М.4 - 0,5 Кольцо 017-020-19-2-6 100 25 29 М.4 - 0,5 Кольцо 019-025-36-2-6 150 32 36 М.4 - 0,5 Кольцо 029-032-19-2-6 200 40 44 М.4 - 0,5 Кольцо 037-040-19-2-6 |
