Расходомер Метран-320. Руководство - часть 2

± 3,0 % - при расходах от Q

до Q .

± 1,0 % плюс одна единица младшего разряда - при расходах от Q до Q

;

± 1,5 % плюс одна единица младшего разряда - при расходах от Q до Q ;

± 3,0 % плюс одна единица младшего разряда - при расходах от Q

до Q .

± 1,5 % плюс одна единица младшего разряда - при расходах от Q до Q

;

± 2,0 % плюс одна единица младшего разряда - при расходах от Q до Q ;

± 3,5 % плюс одна единица младшего разряда - при расходах от Q

до Q .

1,5 % - при расходах от Q до Q ;

1.2.7.2 Пределы допускаемой относительной погрешности измерения

накопленного объема по ЖКИ не превышают:

1.2.7.3 Пределы допускаемой относительной погрешности измерения

мгновенного расхода по ЖКИ не превышают:

1.2.7.4 Пределы допускаемой относительной погрешности измерения

времени наработки по ЖКИ не превышают

0,1 % плюс одна единица младшего

разряда.

1.2.8 Режимы работы преобразователя
1.2.8.1 Преобразователь имеет два режима измерения расхода: поверочный

режим и рабочий режим.

В рабочем режиме преобразователь производит измерение расхода

периодически, индикация параметров на ЖКИ производится по нажатию
магнитного ключа.

В поверочном режиме преобразователь непрерывно измеряет расход и

непрерывно индицирует значения параметров на ЖКИ. В поверочный режим
преобразователь переводится замыканием контактов на разъеме для внешних
подключений согласно рисунку Д.1.

1.2.8.2 В рабочем режиме преобразователь производит измерение расхода

периодически: в течение времени t производится измерение расхода; в течение

времени t измерение расхода не производится, расход полагается постоянным.

Соотношение t /t лежит в пределахот 14 до 18.

1.2.8.3 Время реакции преобразователя t

в рабочем режиме на

скачкообразное изменение значения расхода от произвольного значения до
значения Q не превышает значения, вычисленного по формуле:

t = 1,3 15 (1+S) (0,35+5 k / Q ), с

(1.3)

где S - соотношение времени, в течение которого расход не измеряется, ко

времени, в течение которого расход измеряется в рабочем режиме (1.2.8.2), S=18;

k - коэффициент, зависящий от условного диаметра преобразователя,

согласно таблице 4.2, м /(чГц).

min

max

min

max

min

· ·

1.2.9 Параметры электрического питания преобразователя
1.2.9.1 Питание преобразователя осуществляется от встроенного источника

питания. Тип встроенного источника питания

элемент питания Sonnenschein

SL-770/T или аналогичный. Параметры элемента питания: номинальное
напряжение 3,6 В, номинальная емкость 7 А ч.

1.2.9.2 Ток, потребляемый преобразователем, не превышает 2,5 мА.
1.2.9.3 Срок службы элемента питания, при условии, что ЖКИ включается не

более 10 раз в сутки, составляет не менее трехлет. Изготовитель
преобразователя не несет ответственности за качество элементов питания.

1.2.10.1 Преобразователь прекращает измерение расхода и объема и

переходит в режим сигнализации о возникновении исключительной ситуации в
следующихслучаях:

- расход равен нулю;
- расход меньше 0,8 Q ;

- разряд элемента питания.
В случае возникновения любой из исключительныхситуаций поступление

импульсов на импульсный выход прекращается. При отсутствии или

ниже 0,8 Q

на ЖКИ индицируется нулевое значение расхода и символ

“о” или “L” соответственно. При разряде элемента питания ниже критического
уровня, обеспечивающего нормальную работоспособность, индикация на ЖКИ не
производится.

При близком к критическому разряде элемента питания на ЖКИ попеременно

индицируются строка прочерков “--------” и значение расхода.

1.2.11 Параметры электрической изоляции преобразователя
1.2.11.1 Электрическая изоляция между электрическими цепями и корпусом

при температуре окружающего воздуха (23 5) С и относительной влажности от 30
до 80 % выдерживает напряжение переменного тока 100 В практически
синусоидальной формы частотой от 45 до 65 Гц в течение 1 мин.

1.2.11.2 Электрическая изоляция между электрическими цепями и корпусом

при температуре окружающего воздуха 35 С и относительной влажности (95 3) %
выдерживает напряжение переменного тока 100 В практически синусоидальной
формы частотой от 45 до 65 Гц в течение 1 мин.

1.2.11.3 Электрическое сопротивление изоляции между электрическими

цепями и корпусом при температуре окружающего воздуха (23 5)

С и

1.2.10 Режимы работы преобразователя при возникновении исключительных

ситуаций.

снижении

расхода

1.2.10.2 Преобразователь может прекращать измерение расхода при

возникновении хаотичного вихреобразования в проточной части. Поступление
импульсов при этом на импульсный выход прекращается, а при наличии ЖКИ, на
индикаторе отображается символ “ ” и нулевое значение расхода.

min

относительной влажности от 30 до 80 % не менее 20 МОм.

1.2.11.4 Электрическое сопротивление изоляции между электрическими

цепями и корпусом не менее:

- 1 МОм при температуре окружающего воздуха 35 С и относительной

влажности (95 3) %;

- 5 МОм при температуре окружающего воздуха 60 С и относительной

влажности (60 5) %.

1.2.12 Преобразователь устойчив к воздействию внешнего переменного и

постоянного магнитного поля напряженностью до 400 А/м.

1.2.13 Преобразователь устойчив к воздействию температуры окружающего

воздуха от минус 10 до плюс 60 С.

1.2.14 Преобразователь устойчив к воздействию атмосферного давления от

84 до 106,7 кПа (от 630 до 800 мм рт.ст.).

1.2.15 Преобразователь устойчив к воздействию относительной влажности

до 95 % при температуре плюс 35 С без конденсации влаги.

1.2.16 Преобразователь по защищенности от воздействия окружающей

среды (пыли и воды) соответствует исполнению IР65 по ГОСТ 14254.

1 . 2 . 1 7

П р е о б р азо вател ь

п р оч е н

п р и

возд е й с т в и и

в и б р а ц и и ,

соответствующей исполнению N4 по ГОСТ 12997.

1.2.18 Преобразователь в транспортной таре прочен при воздействии

вибрации, соответствующей исполнению F3 по ГОСТ 12997, действующей в
направлении, обозначенном на таре манипуляционным знаком “Верх".

1.2.19 Преобразователь в транспортной таре должен быть прочным при

воздействии температуры от минус 50 до плюс 50 С.

Примечание - Преобразователь с ЖКИ в транспортной таре должен быть

прочным при температуре от минус 20 до плюс 50 С.

1.2.20 Преобразователь в транспортной таре должен быть прочным при

воздействии относительной влажности воздуха (95±3) % при температуре плюс

35 С.

1.2.21 Материалы, из которыхизготовлены контактирующие с измеряемой

средой элементы конструкции преобразователя, указаны в приложении Б.

1.2.22 Габаритные и установочные размеры и масса преобразователя

приведены в приложении Е.

1.2.23 Параметры надежности
Надежность в условияхи режимахэксплуатации, установленныхв

настоящем РЭ, характеризуется следующими значениями показателей
надежности:

- средняя наработка на отказ То - не менее 50000 ч;
- средний срок службы - не менее 8 лет.

1.3 Состав изделия

1.4 Устройство и работа

1.3.1 Преобразователь представляет собой моноблочную конструкцию,

состоящую из проточной части и электронного блока. В корпусе электронного
блока установлен элемент питания. В состав изделия входят также магнитный
ключ для управления ЖКИ и комплект монтажныхчастей согласно приложению В.
При необходимости преобразователь комплектуется запасным телом обтекания и
приспособлением для демонтажа.

1.4.1 Принцип работы преобразователя
В преобразователе Метран-320 реализован вихревой метод измерения

расхода. Этот метод основан на явлении Ван Кармана: при обтекании
неподвижного твердого тела потоком жидкости за телом образуется вихревая
дорожка, состоящая из вихрей, поочередно срывающихся с противоположных

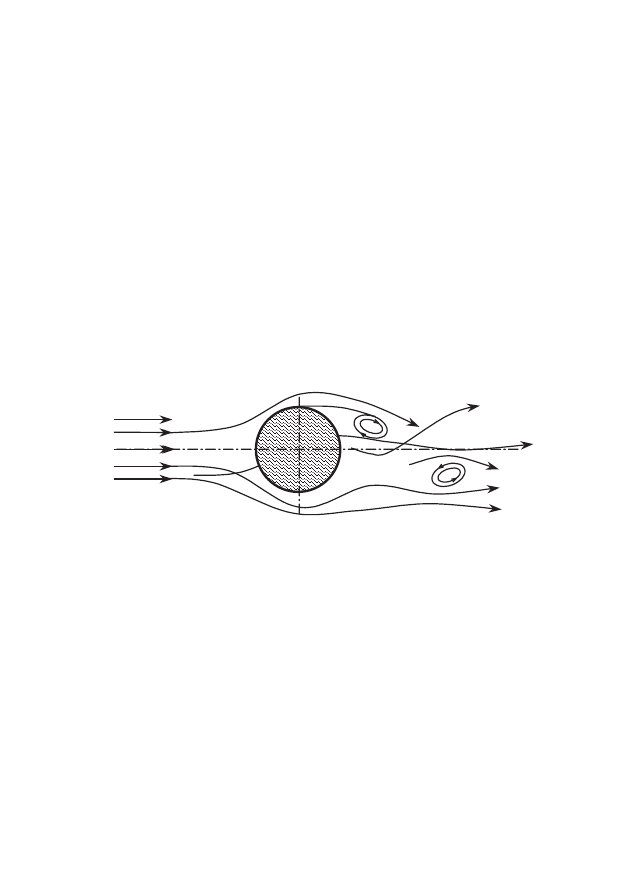

сторон тела. На рисунке 1.1 показано обтекание цилиндра потоком и образование
вихрей.

Рисунок 1.1

Частота образования вихрей за телом пропорциональна скорости потока.

Детектирование вихрей и определение частоты их образования позволяет
определить скорость и объемный расход среды.

В преобразователе Метран-320 в качестве тела обтекания применяется

призма трапецеидального сечения, а детектирование вихрей производится с
помощью ультразвукового луча.

1.4.2 Описание функциональной схемы
Блок-схема преобразователя приведена на рисунке 1.2.
