44

ПРИЛОЖЕНИЕ Г

(Обязательное)

Перечень материалов деталей преобразователя, контактирующих с изме-

ряемой средой




Таблица Г.1 – Перечень материалов, контактирующих с измеряемой средой

Наименование детали

Материал

Фланец

Сталь 20

Корпус

Сталь 12Х18Н10Т

Стакан

Сталь 12Х18Н10Т

Тело обтекания

Сталь 14Х17Н2

Кольцо (для уплотнения тела обтекания)

Резина К-69


Таблица Г.2 – Перечень труб, рекомендуемых для прямых участков преоб-

разователей

Ду,

мм

Dвн,

мм

Труба

50

50

± 0,4

8733



20

8734



ГОСТ



5

,

6

63

ГОСТ

В

Труба

×



100

90

± 0,8

8733



20

8734



ГОСТ



10

110

ГОСТ

В

Труба

×







45



7,5



46



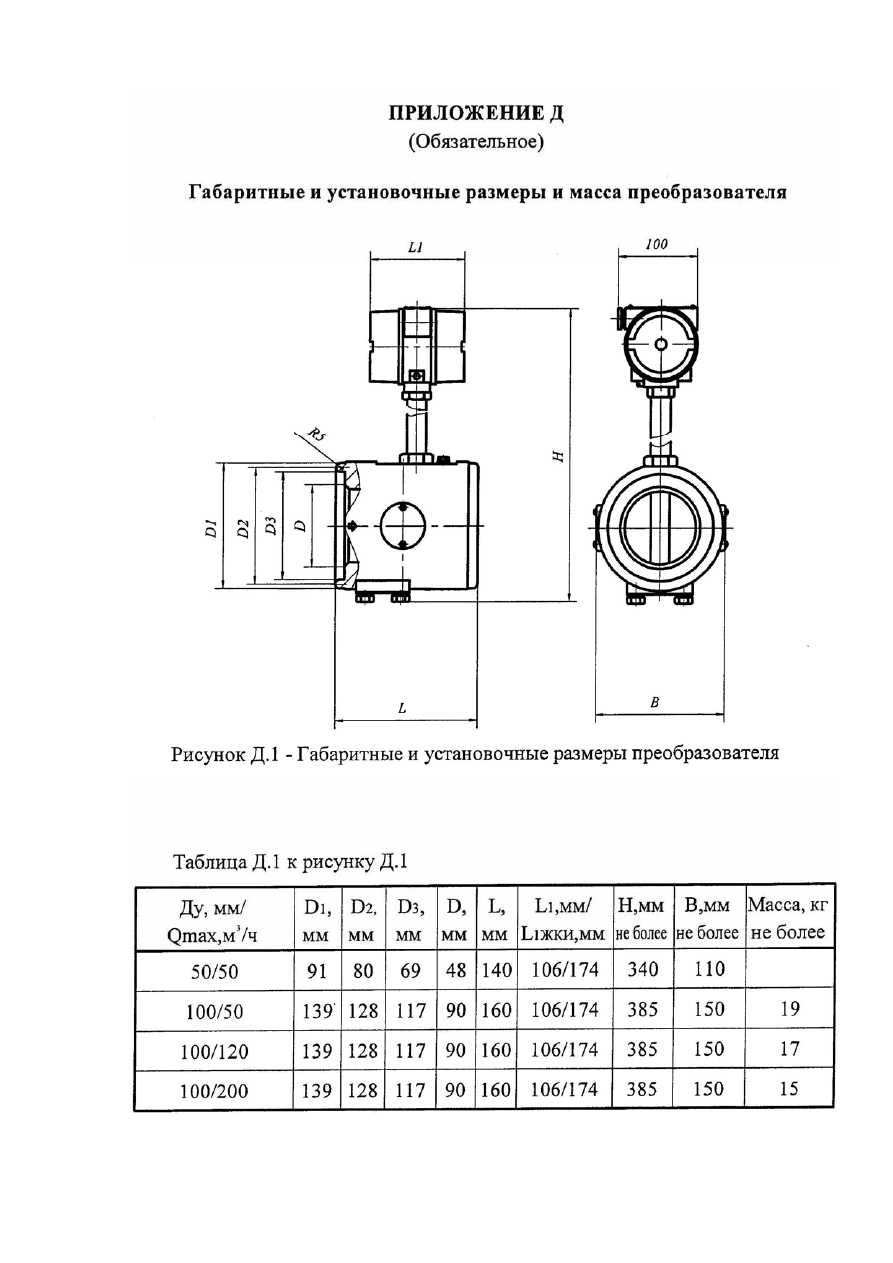

Рисунок Д.2 – Преобразователь с фланцами



Таблица Д.2 – Размеры к рисунку Д.2

Наименование

L

1

, мм

L

уст

, мм

Ду50 135

323

Ду100 149

411



47

ПРИЛОЖЕНИЕ Е

(Обязательное)

Схемы соединений преобразователя при работе и поверке

































Примечание – При соединении контакта «4» с контактом «О» цена импуль-

са  преобразователя  соответствует  исполнению 1 таблицы 1.1. Для  установления

цены  импульса  согласно  исполнению 2 таблицы 1.1 контакты «4» с  контактом

«О» не соединять.



Рисунок Е.1 – Схема соединений при определении погрешности измерения

объема по импульсному выходному сигналу на расходомерном стенде и при под-

ключении ко вторичному прибору.



Метран-305ПР



Э (-)

    К(+)

Блок

питания

КТ

Цена имп.

U +

U -

F_in

Test


Д

Регистрирующий блок

или вторичный прибор

 -
