Датчик расхода Метран-305ПР. Руководство - часть 2







1.2.7 Погрешность измерения преобразователя
1.2.7.1 Пределы допускаемой относительной погрешности измерения объе-

ма по импульсному сигналу не превышают:

± 1,0% – при расходах от Q

1

 до Q

max

± 1,5% – при расходах от Q

2

 до Q

1

± 3,0% – при расходах от Q

min

 до Q

2

1.2.7.2 Пределы допускаемой относительной погрешности измерения нако-

пленного объема по ЖКИ не превышают:

± 1,5% плюс одна единица младшего разряда – при расходах от Q

1

 до Q

max

± 2,0% плюс одна единица младшего разряда – при расходах от Q

2

 до Q

1

± 3,5% плюс единица младшего разряда – при расходах от Q

min

 до Q

2

1.2.7.3 Пределы допускаемой относительной погрешности измерения мгно-

венного расхода по ЖКИ не превышают:

± 1,5% плюс одна единица младшего разряда – при расходах от Q

1

 до Q

max

± 2,0% плюс одна единица младшего разряда – при расходах от Q

2

 до Q

1

± 3,5% плюс одна единица младшего разряда – при расходах от Q

min

 до Q

2

1.2.7.4  Пределы  допускаемой  относительной  погрешности  измерения  вре-

мени наработки по ЖКИ не превышают

± 0,1% плюс одна единица младшего разряда.

1.2.8 Параметры электрического питания преобразователя
1.2.8.1  Питание  преобразователя  осуществляется  от  внешнего  источника

постоянного тока напряжением от 16 до 36 В с амплитудой пульсации напряже-
ния источника не более 200 мВ.

1.2.8.2 Потребляемая мощность преобразователя не превышает 1,5 Вт.



ВНИМАНИЕ!  ДЛЯ  ПИТАНИЯ  ПРЕОБРАЗОВАТЕЛЯ  СЛЕДУЕТ  ИСПОЛЬЗО-

ВАТЬ  ИСТОЧНИКИ    ПИТАНИЯ  С  ПОРОГОМ  ОГРАНИЧЕНИЯ  ТОКА  НЕ  МЕНЕЕ
100  мА  ИЛИ  ИСТОЧНИКИ  ПИТАНИЯ  С  ТОКОМ  КОРОТКОГО  ЗАМЫКАНИЯ  НЕ
МЕНЕЕ 100 мА.

1.2.9 Самодиагностика преобразователя
1.2.9.1  При  нормальной  работе  преобразователя  на  колодке  электронного

блока в момент формирования импульса мигает зеленый светодиод.

1.2.9.2 Преобразователь прекращает измерение расхода и объема и перехо-

дит  в  режим  сигнализации  о  возникновении  исключительной  ситуации  в  сле-
дующих случаях:

-



расход равен нулю;

-



расход меньше 0,8

⋅Q

min

-



процесс  вихреобразования  в  проточной  части  преобразователя  носит

хаотичный характер.

В случае возникновения любой из исключительных ситуаций поступление

импульсов  на  импульсный  выход  прекращается,  на  колодке  загорается  красный
светодиод.



При  наличии  ЖКИ  преобразователь  выводит  следующие  диагностические

сообщения:

-



символ « о » при отсутствии расхода;

-



символ « L » при значении расхода меньше 0,8

⋅Q

min

1.2.10 Материалы, из которых изготовлены контактирующие с измеряемой

средой элементы конструкции преобразователя, указаны в приложении Г.

1.2.11 Габаритные и установочные размеры и масса преобразователя указа-

ны в приложении Д.

1.2.12  Преобразователь  устойчив  к  воздействию  внешнего  переменного  и

постоянного магнитного поля напряженностью до 400 А/м.

1.2.13 При отсутствии ЖКИ преобразователь устойчив к воздействию тем-

пературы  окружающего  воздуха  от  минус 40 до  плюс 60

°С. При наличии ЖКИ

преобразователь устойчив к воздействию температуры окружающего воздуха от
минус 10 до плюс 60

°С.

1.2.14 Преобразователь устойчив к воздействию атмосферного давления от

84 до 106,7 кПа (от 630 до 800 мм рт.ст.).

1.2.15  Преобразователь  устойчив  к  воздействию  относительной  влажности

до 95% при температуре плюс 35

°С без конденсации влаги.

1.2.16  Преобразователь  прочен  и  герметичен  при  воздействии  испытатель-

ного давления 30,0 МПа (300 кгс/см

2

).

1.2.17 Преобразователь по защищенности от воздействия окружающей сре-

ды (пыли и воды) соответствует исполнению IР65 по ГОСТ 14254.

1.2.18 Преобразователь прочен к  воздействию  вибрации, соответствующей

исполнению N4 по ГОСТ 12997.

1.2.19 Параметры прочности электрической изоляции цепей преобразовате-

ля.

1.2.19.1  Электрическая  изоляция  между  электрическими  цепями  и  корпу-

сом  при  температуре  окружающего  воздуха (23

±5)°С и относительной влажно-

сти от 30 до 80% выдерживает напряжение переменного тока практически сину-
соидальной формы частотой от 45 до 65 Гц со среднеквадратическим значением
100 В в течение 1 мин.

1.2.19.2  Электрическая  изоляция  между  электрическими  цепями  и  корпу-

сом при температуре окружающего воздуха 35

°С и относительной влажности

(95

±3)% выдерживает напряжение переменного тока практически синусоидаль-

ной формы частотой от 45 до 65 Гц со среднеквадратическим значением 100 В в
течение 1 мин.



10

1.2.20  Параметры  электрического  сопротивления  изоляции  цепей  преобра-

зователя

1.2.20.1  Электрическое  сопротивление  изоляции  между  электрическими

цепями  и  корпусом  при  температуре  окружающего  воздуха (23

±5)°С и относи-

тельной влажности от 30 до 80% составляет не менее 20 МОм.

1.2.20.2  Электрическое  сопротивление  изоляции  между  электрическими

цепями и корпусом составляет не менее:

1  МОм  при  температуре  окружающего  воздуха 35

°С  и  относительной

влажности (95

±3)%;

5  МОм  при  температуре  окружающего  воздуха 60

°С  и  относительной

влажности (60

±5)%.

1.2.21  Преобразователь  в  транспортной  таре  прочен  к  воздействию  вибра-

ции по группе F3 по ГОСТ 12997, действующей в направлении, обозначенном на
таре манипуляционным знаком «Верх».

1.2.22 При отсутствии ЖКИ преобразователь в транспортной таре прочен к

воздействию температуры от минус 50 до плюс 50

°С. При наличии ЖКИ преоб-

разователь в транспортной таре прочен к воздействию температуры от минус 20
до плюс 50

°С.

1.2.23 Преобразователь в транспортной таре прочен к воздействию относи-

тельной влажности воздуха (95 ±3)% при температуре плюс 35

°С.

1.2.24 Показатели надежности

-  средняя наработка на отказ То – не менее 75000 ч;

-  средний срок службы – не менее 12 лет.



1.3 Состав изделия



1.3.1  Преобразователь  представляет  собой  моноблочную  конструкцию,  со-

стоящую из проточной части и электронного блока. В состав изделия может вхо-
дить также комплект монтажных частей согласно приложению Б.

В комплект поставки преобразователя по требованию заказчика (за отдель-

ную плату) может входить технологическая вставка для осуществления монтажа
и/или  для  замены  преобразователя  на  время  поверки,  запасное  тело  обтекания,
заглушка для замены тела обтекания на время поверки.



11

1.4 Устройство и работа



1.4.1 Принцип работы преобразователя
В  преобразователе  Метран-305ПР  реализован  вихревой  метод  измерения

расхода. Этот метод основан на явлении Ван Кармана: при обтекании неподвиж-
ного твердого тела потоком жидкости за телом образуется вихревая дорожка, со-
стоящая  из  вихрей,  поочередно  срывающихся  с  противоположных  сторон  тела.

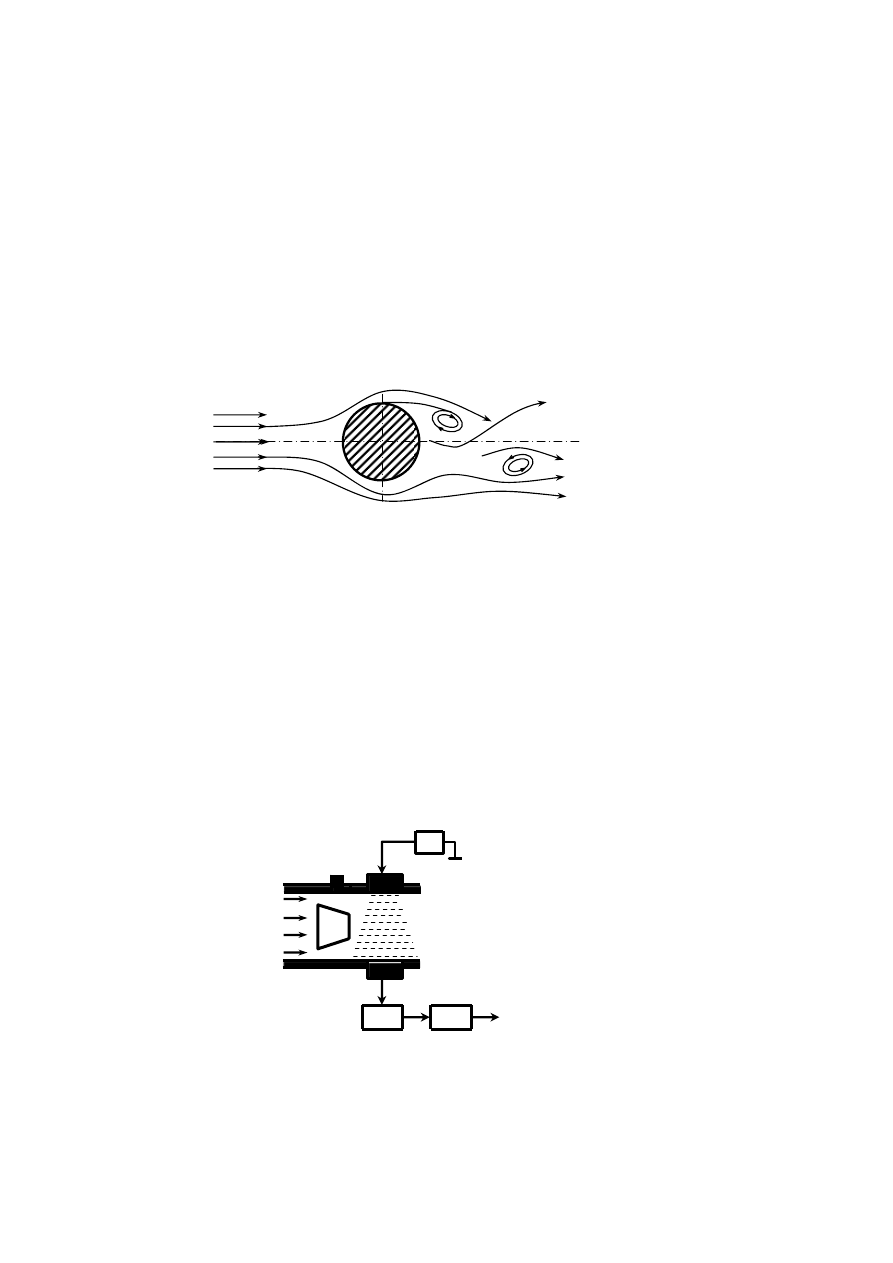

На рисунке 1.1 показано обтекание цилиндра потоком и образование вихрей.















Частота  образования  вихрей  за  телом  пропорциональна  скорости  потока.

Детектирование  вихрей  и  определение  частоты  их  образования  позволяет  опре-
делить скорость и объемный расход среды.

В преобразователе Метран-305ПР в качестве тела обтекания применяется призма

трапецеидального сечения, а детектирование вихрей производится с помощью ультра-
звукового луча.

1.4.2 Описание функциональной схемы
Блок-схема преобразователя приведена на рисунке 1.2.

























Рисунок 1.1

Рисунок 1.2 – Блок-схема преобразователя
