Фторопласт

Г

Д

Прокладки

сталь12Х18Н10Т

Прокладка

Рисунок Н.2 - Схема установки тела обтекания в проточной части

преобразователей исполнения В типоразмеров Ду 32…200

Таблица Н.1 к рисункам Н.1, Н.2

Ду, мм

Схема

установки,

рисунок

У

max,

мм

Г

-

Д,

max,

мм

25

Н.1

0,05

-

32

Н.2

-

0,4

50

Н.2

-

0,7

80

Н.2

-

0,5

100

Н.2

-

0,5

150

Н.2

-

0,5

200

Н.2

-

0,5

92

Кольцо резиновое

Рисунок Н.3 - Схема установки тела обтекания в проточной части

преобразователей исполнения А типоразмеров Ду 32…200

Таблица Н.2 к рисунку Н.3

Ду, мм

Исполнение резинового

кольца по ГОСТ 9833

25

Кольцо 007-010-19-2-6

32

Кольцо 007-010-19-2-6

50

Кольцо 011-015-25-2-6

80

Кольцо 017-020-19-2-6

100

Кольцо 019-025-36-2-6

150

Кольцо 029-032-19-2-6

200

Кольцо 037-040-19-2-6

93

Прижим

Кольцо резиновое

065-070-25-2-6

ГОСТ9833

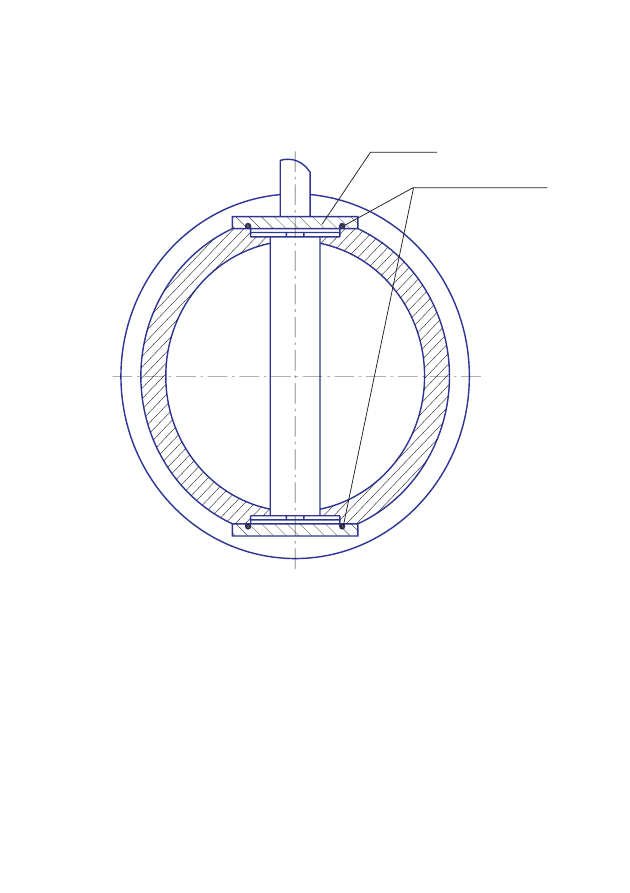

Рисунок Н.4 - Схема установки тела обтекания в проточной части

преобразователей типоразмеров Ду 250, 300

94

ПРИЛОЖЕНИЕ П

(Обязательное)

Схемы соединений и подключений преобразователя при поверке

R - резистор 510 Ом 10%
XS1 - розетка 2РМ22Б10Г1В1
XР1 - вилка 2РМГ22Б10Ш1Е1Б

Примечание - При исполнении преобразователя с сальниковым вводом провода
присоединять к колодке.

±

М

ПР

-300

ХР1

Х 1

S

Частотомер Ч1

Частотомер Ч2

R

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

-U

485A_A

485B_B

+U
KT
Fout

Fin
Test

-RH1

+RH2

+

-

-

-

-

+

+

+

Генератор

звуковой

частоты

Блок

питания

Pисунок П.1 - Схема подключения преобразователя Метран-300ПР

при определении погрешности измерения объема

по токоимпульсному выходному сигналу и ЖКИ

95

Конт Цепь

Конт

Цепь

Колодка

0

Д
3

4

1

2

Тест+

Тест

-

KT

Fout

Fin

Тест

Loop-

Loop+

GND

GND

-

-
