Датчик расхода Метран 300-ПР. Руководство - часть 5

20

При монтаже преобразователя должны быть соблюдены следующие обязательные

условия:

1) установка осуществляется таким образом, чтобы проточная часть

преобразователя всегда была заполнена водой;

2) в трубопроводе не должен скапливаться воздух. Для обеспечения данного

требования рекомендуется устанавливать преобразователи с прямыми участками на

восходящих наклонных трубопроводах под углом не менее

по ходу течения рабочей

жидкости. Не рекомендуется установка преобразователей на нисходящих участках

трубопровода;

3) при наличии таких элементов трубопроводов и арматуры, как коническое сужение

с конусностью до 30 , круглое колено, полностью открытый вентиль или шаровый кран,

длины прямых участков до и после преобразователя должны быть не менее 5 Ду и 2 Ду

соответственно; при наличии прочих элементов, возмущающих поток (прямое колено,

грязевик, группа колен и т.д.) длины прямых участков должны составлять не менее 10 Ду и

5 Ду; сокращение длин прямых участков до 5Ду и 2Ду возможно при условии установки

струевыпрямителя.

Примеры установки преобразователя в некоторых типовых ситуациях

приведены в приложении Ж, конструкция струевыпрямителя приведена в приложении И.

2.1.2.3 Подготовка к монтажу

Транспортировка преобразователя к месту монтажа должна осуществляться в

транспортной таре предприятия-изготовителя.

После транспортировки преобразователя в транспортной таре предприятия-

изготовителя при отрицательной температуре во избежание конденсации влаги

необходимо выдержать преобразователь в упаковке в отапливаемом помещении не менее

трех часов.

При распаковке преобразователя следует проверить его комплектность по

соответствующему разделу в паспорте и упаковочному листу и сохранность пломб,

подтверждающих прохождение преобразователем поверки.

Перед установкой преобразователя необходимо тщательно очистить трубопровод от

ржавчины, грязи, окалины и промыть его, чтобы удалить из него загрязнения и

посторонние тела.

2.1.2.4 Монтаж преобразователя исполнения А.

Монтаж преобразователя на трубопроводе осуществлять по типу "Сэндвич", путем

уплотнения преобразователя между двумя установленными на трубопроводе фланцами,

входящими в комплект монтажных частей, при помощи шпилек и гаек с шайбами в

5

4) преобразователи должны устанавливаться на трубопроводах, частота и амплитуда

вибрации которых не превышает 10 Гц и 0,05 мм соответственно. При наличии большого

уровня вибрации необходимо использовать дополнительные меры для ее устранения.

0

0

Примечание.

21

Величина D

должна находиться в пределах, указанных в таблицах Б.3 и Б.4. В

противном случае прилегающие к преобразователю участки трубопроводов необходимо

заменить на прямые участки соответствующей длины из труб, приведенных в таблицах

Б.3 и Б.4, или использовать прямые участки, входящие в комплект монтажных частей,

который определяется при заказе.

вн

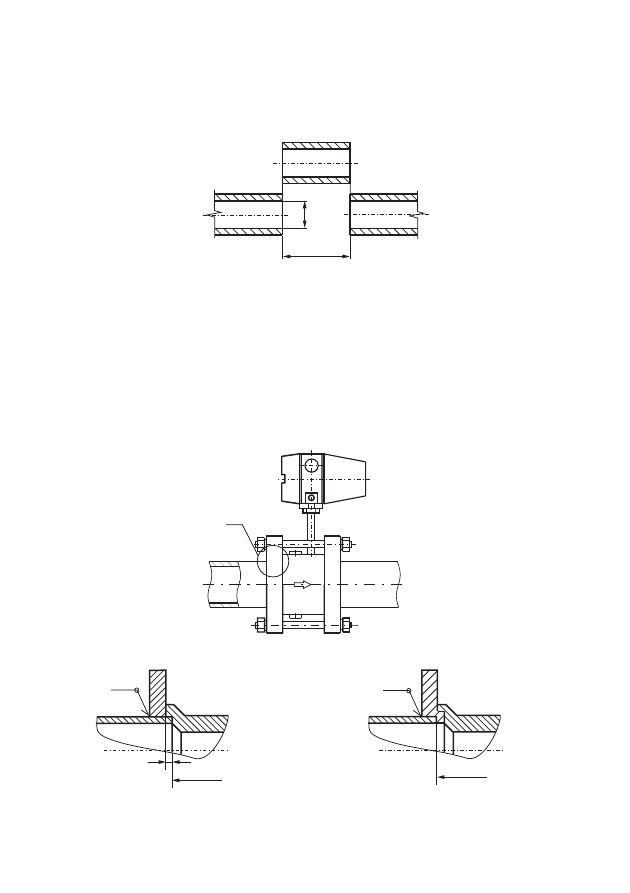

2) Установить фланцы на трубопровод в соответствии с рисунком 2.3. Вставить

между фланцами преобразователь или технологическую вставку (приложение К) с

Рисунок 2.2

L

D

уст

вн

уст

уст

А - вариант для КМЧ К0, К4

Рисунок 2.3

А - вариант для КМЧ К1

L

L

А

порядке, указанном ниже.

1) Сваркой либо другим способом вырезать участок трубопровода длиной L

в

соответствии с рисунком 2.2 и таблицей Д.2 и измерить внутренний диаметр трубопровода

D

уст

вн.

22

Рисунок 2.4

3) Прихватить сваркой фланцы к трубопроводу - рисунок 2.4.

4) Снять преобразователь, произвести окончательную сварку фланцев с

трубопроводом - рисунок 2.5.

Рисунок 2.5

ВНИМАНИЕ! ОБРАБОТКА ТОРЦЕВОЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА

Д ОЛ Ж Н А И С К Л ЮЧ АТ Ь Н А Л И Ч И Е З АЗ О РА Б ОЛ Е Е 1 М М М Е Ж Д У

ПРЕОБРАЗОВАТЕЛЕМ И ТОРЦЕВОЙ ПОВЕРХНОСТЬЮ ТРУБОПРОВОДА ДЛЯ КМЧ

К0, К4 ИЛИ ФЛАНЦЕМ И ТОРЦЕВОЙ ПОВЕРХНОСТЬЮ ТРУБОПРОВОДА ДЛЯ КМЧ

К1.

5) Установить преобразователь с прокладками между фланцами так, чтобы стрелка на

преобразователе совпадала с направлением потока - рисунок 2.6. Стянуть фланцы

шпильками. Затяжку шпилек рекомендуется производить поочередно по диаметрально

противоположным парам.

Прихватить в

Прихватить в

нескольких точках

нескольких точках

прокладками и стянуть фланцы двумя шпильками.

Для монтажа преобразователей исполнения А с КМЧ К0 использовать

фланцы по ГОСТ12820 исполнения 1.

Примечание.

23

Рисунок 2.6

2.1.2.5 Монтаж преобразователя исполнения В типоразмера Ду25.

Монтаж осуществлять муфтовым соединением в порядке, указанном ниже.

1) Вырезать участок трубопровода длиной L

в соответствии с рисунком 2.7 и

таблицей Д.2, нарезать резьбу G1-А длиной 11

мм на конце трубы перед

преобразователем и не менее 50 мм на конце трубы после преобразователя.

2) На входной патрубок преобразователя и участок трубопровода после

преобразователя навернуть из комплекта монтажных частей контргайки, а затем муфты.

3) Установить преобразователь так, чтобы стрелка на преобразователе совпадала с

направлением потока.

4) Навернуть до упора муфты на ответные части трубопровода и преобразователя

соответственно и законтрить их контргайками - рисунок 2.7.

уст

+1

G1-A

L=L

уст

Рисунок 2.7

Направление потока
