При монтаже кабеля снимите крышку 5, отверните гайку уплотнения кабельного

ввода 7 (рисунки 15, 16, 17). После подсоединения жил кабеля к клеммной колодке и его
заделки заверните гайку уплотнения кабельного ввода и поставьте крышку на место.

2.4.6 Монтаж датчиков с кодом МП, МП1 и сальниковым вводом.
При монтаже для прокладки линии связи рекомендуется применять кабели

контрольные с резиновой изоляцией, кабели для сигнализации и блокировки - с
полиэтиленовой изоляцией. Допускается применение других кабелей с сечением жилы не

более 1,50 мм . Допускается совместная прокладка в одном кабеле проводов цепей
питания датчика и выходного сигнала.

Рекомендуется применение экранированного кабеля с изолирующей оболочкой при

нахождении вблизи мест прокладки линии связи электроустановок мощностью более
0,5 кВт.

В качестве сигнальных цепей и цепей питания датчика могут быть использованы

изолированные жилы одного кабеля, при этом сопротивление изоляции должно быть не
менее 50 МОм. Экранировка цепей выходного сигнала от цепей питания датчика не
требуется.

2.4.7 Монтаж датчиков со штепсельным разъемом
При монтаже датчиков пайку к розетке (см. табл. А.5) рекомендуется производить

проводом с сечением жилы 0,35 мм типа МГТФ ТУ 16-505.185 или МГШВ ТУ 16-505.437.

При монтаже датчиков Метран-100-АС пайку к розетке 2РМ14КПН4Г1В1

ГЕО.364.126 ТУ или 2РМ22КПН4Г3В1 ГЕО.364.126 ТУ рекомендуется производить

проводом с сечением жилы 0,35 мм согласно «Номенклатуры кабельных изделий для
атомных станций от 06.03.2002 .

2.4.8 Монтаж датчиков с кодом МП2, МП3

Используемый кабель при монтаже - экранированная витая пара, экран заземляется

только на приемной стороне (у сопротивления нагрузки). Неэкранированный кабель
может быть использован, если электрические помехи в линии не влияют на качество связи.

0,51-1,38 мм - при общей длине кабеля менее 1500 м;
0,81-1,38 мм - при общей длине кабеля более 1500 м;

Максимальная длина кабеля связана с эквивалентным сопротивлением сети и

максимально допустимой емкостью системы следующим образом, как показано на
рисунке 25.

2

2

2

а) Типы кабелей

б) Диаметр проводника

в) Расчетная длина кабеля

»

67

68

R - параллельное сопротивление всех подключенных приборов;
R - последовательное сопротивление линии,
включая сопротивление проводов, барьера искрозащиты и другие;
C - полная емкость сети.

р

s

N

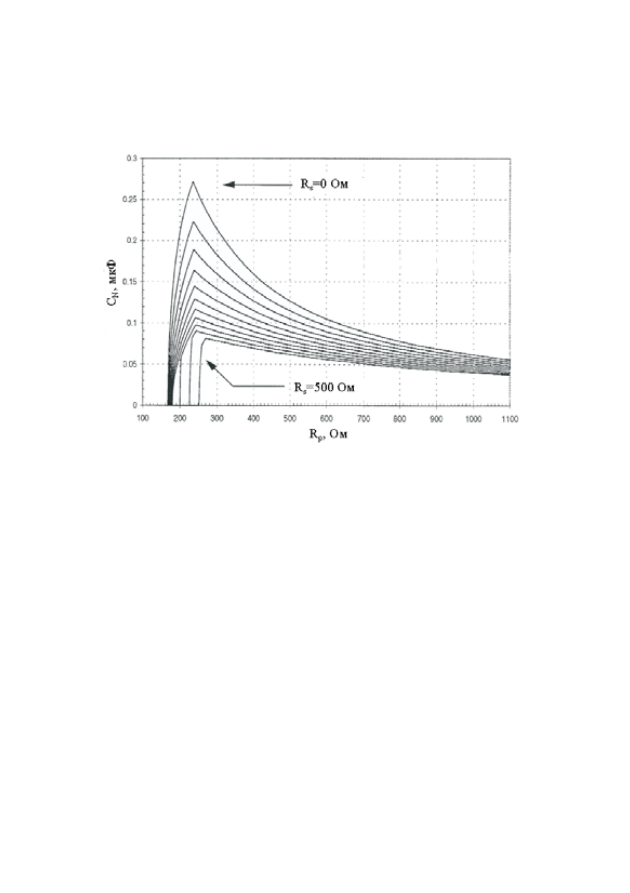

Рисунок 25

Примечание - График показан с дискретностью 50 Ом.

Допустимая ёмкость системы представлена как функция от последовательного

сопротивления и сопротивления нагрузки сети, где последовательное сопротивление это

сумма последовательных сопротивлений кабеля, барьеров (искрозащитного,

грозозащитного) и возможно других последовательных сопротивлений в сети.

Определение допустимой длины кабеля в конкретной сети:

1) определите максимальную допустимую емкости системы, C по заданным

и

, используя кривые, показанные на рисунке 25;

2) рассчитайте емкость кабеля: C =С

где С

суммарная входная емкость всех подключенных приборов. В качестве

входной емкости каждого вторичного прибора берется большая из двух: межклеммная

ёмкость или ёмкость клемма-корпус сетевого устройства (датчика, барьера или приемного

устройства);

S

s

p

C

S

R

R

- C

-

н

н

69

3) рассчитайте максимальную длину кабеля = С /К

где К

коэффициент емкости кабеля на единицу длины (выбирается из технических

условий на кабель)

ПРИМЕР

=250 Ом, К =100 пФ/м, последовательное сопротивление R равно 240 Ом

(сопротивление искрозащитного барьера и полное сопротивление линии связи), в системе

один датчик (его емкость не более 5 нФ, как любого

датчика), емкость приемного

устройства не более 10 нФ.

По рисунку 21 находим максимально допустимую ёмкость системы С , равную

130нФ. Ёмкость кабеля С будет равна

С = 130 нФ - 5 нФ - 10 нФ = 115 нФ.

Максимальная длина кабеля = 115 / 0,1 = 1150 м.

Примечание - Если используется один многожильный кабель, в котором

расположены несколько сигнальных пар проводов, то общая длина кабеля ограничивается

длиной пары, имеющей наименьшую длину, но в любом случае длина такого

многожильного кабеля не должна быть более 1500 м.

2.4.9 Монтаж датчиков с кодом МП4, МП5

Максимальная протяженность линии связи составляет 1200 м. Максимальное

количество датчиков на одной линии связи (с учетом системы управления) 32.

При монтаже для прокладки линии связи рекомедуется применять кабель типа

“витая пара” с волновым сопротивлением 120 Ом (например,

.

Согласующие резисторы должны подключаться к линии связи в двух наиболее удаленных

друг от друга точках. Сопротивление каждого согласующего резистора должно совпадать

с волновым сопротивлением применяемого кабеля. Ответвление сигнальных проводов

датчика от линии связи должно иметь наименее возможную длину.

Допускается совместная прокладка в одном кабеле проводов цепей питания датчика

и линии связи. Экранировка линии связи от цепей питания датчика не требуется.

Рекомендуется применение экранированного кабеля с изолирующей оболочкой при

нахождении вблизи мест прокладки линии связи электроустановок мощностью более

0,5 кВт. При этом заземление экрана производить в одной из двух наиболее удаленных

точек кабеля (например, путем соединения экрана с корпусом датчика).

Допускается питание нескольких датчиков от одного блока питания. При этом

допускается заземление цепей питания, но только в одной точке. Мощность блока питания

должна быть не ниже суммарной мощности потребления подключенных к нему датчиков.

При значительной протяженности линии связи и питании датчиков от разных

источников питания необходимо применение выравнивающего провода - соединение

между собой изолированных «земель» интерфейса

. Допускается в качестве

L

-

.

R

HART

Balden 9841, 9842)

RS-485

С

С

С

р

С

с

с

s

s

70

выравнивающего провода использовать экран сигнального кабеля (смотри рисунки В.7,

В.8).

При известной протяженности линии связи и характеристиках используемого кабеля

максимальная скорость обмена рассчитывается по формуле:

где С - максимальная скорость обмена;

волновое сопротивление кабеля;

С - погонная емкость кабеля;

длина линии связи.

При заданной скорости обмена из формулы 12 можно определить предельную длину

линии связи.

Для примера приведем расчет максимально возможной скорости обмена при длине

линии 1200 м и применении кабеля типа 9841 или 9842 фирмы

(волновое

сопротивление 120 Ом, погонная емкость 42 пФ/м):

Z -

L -

Belden

k

k

С=

1

5 Z C L

·

·

·

k

k

(14)

С=

=

бит/с.

33069

1

5

·120·42х10 ·1200

-12

2.4.10 Многоточечный режим работы датчиков с кодом МП2, МП3

В многоточечном режиме датчик с кодом МП2, МП3 работает в режиме только с

цифровым выходом. Аналоговый выход автоматически устанавливается в 4мА и не

зависит от входного давления. Информация о давлении считывается по HART протоколу.

К одной паре проводов может быть подключено до 15 датчиков. Их количество

определяется длиной и качеством линии, так же мощностью блока питания датчиков.

Каждый датчик в многоточечном режиме имеет свой уникальный адрес от 1 до 15, и

обращение к датчику идет по этому адресу. Метран-100 в обычном режиме имеет адрес 0,

если ему присваивается адрес от 1 до 15, то датчик автоматически переходит в

многоточечный режим и устанавливает выход в 4мА. Коммуникатор или АСУТП

определяет все датчики, подключенные к линии, и может работать с каждым из них.

Установка многоточечного режима не рекомендуется в случае, если требуется

искробезопасность.

Схема подсоединения датчиков, работающих в многоточечном режиме, приведена

на рисунке В.5.

2.4.11 При выборе схемы внешних соединений (приложения Г, В) следует учитывать

следующее:

- при отсутствии гальванического разделения цепей питания датчиков, имеющих

двухпроводную линию связи и выходной сигнал 4-20 мА, допускается заземление
