колодке 6 (рисунки 3 и 4) производить при снятой крышке 5 в соответствии со схемой

внешних соединений (приложения Б, В). Экран кабеля (в случае использования

экранированного кабеля) присоединить на корпус с помощью винта 12.

После монтажа кабеля и подсоединения его к клеммной колодке установить крышку

5, застопорить ее с помощью скобы 13 и опломбировать.

2.3.5 Параметры линии связи между датчиком Метран-49-Ех блоком питания

должны быть:

- емкость не более 0,125 мкФ;

- индуктивность не более 0,5 мГн.

2.3.6 При наличии в момент установки датчиков Метран-49-Ех, Метран-49-Вн

взрывоопасной смеси не допускается подвергать датчик трению или ударам, способным

вызвать искрообразование.

2.4.1 Датчики рекомендуется монтировать в положении, указанном в приложении И.

При выборе места установки необходимо учитывать следующее:

- датчики Метран-49 нельзя устанавливать во взрывоопасных помещениях, датчики

Метран-49-Ех, Метран-49-Вн можно устанавливать во взрывоопасных помещениях,

соответствующих п. 2.3.1;

- места установки датчиков должны обеспечивать удобные условия для

обслуживания и демонтажа;

Для лучшего обзора ЖКИ или для удобного доступа к двум отделениям электронного

преобразователя (к клеммной колодке поз. 6 и кнопочным переключателям (код МП,

МП1)) корпус электронного преобразователя поз. 10 совместно с корпусом И (рисунки 3,

4) может быть повернут относительно измерительного блока от установленного

положения на угол

против часовой стрелки. Поворот электронного

преобразователя производить ключом

=27 мм за лыски на детали К, предварительно

расконтрив гайку Л и винт М. После поворота электронного преобразователя гайку Л и

винт М законтрить.

Примечание - Датчики исполнения “Вн” контрятся только гайкой Л.

;

- температура и относительная влажность окружающего воздуха должны

соответствовать значениям, указанным в п. 1.2.12 и п. 1.2.13;

- параметры вибрации не должны превышать значения, приведенные в п. 1.2.15;

2.4 Порядок установки

не более 90°

°

S

Внимание! Поворот электронного преобразователя на угол более 90 может

привести к нарушению электрических соединений между измерительным блоком и
электронным преобразователем и нарушает условия гарантийных обязательств
предприятия-изготовителя

46

- напряженность магнитных полей, вызванных внешними источниками переменного

тока частотой 50 Гц, не должна превышать 400А/м, вызванных внешними источниками

постоянного тока - 400А/м;

- при эксплуатации датчиков в диапазоне минусовых температур необходимо

исключить:

1) накопление и замерзание конденсата в рабочих камерах и внутри соединительных

трубок (при измерении параметров газообразных сред);

2) замерзание, кристаллизацию среды или выкристаллизовывание из нее отдельных

компонентов (при измерении жидких сред).

2.4.2 Точность измерения давления зависит от правильной установки датчика и

соединительных трубок от места отбора давления до датчика. Соединительные трубки

должны быть проложены по кратчайшему расстоянию. Отбор давления рекомендуется

производить в местах, где скорость движения среды наименьшая, поток без завихрений,

т.е. на прямолинейных участках трубопровода при максимальном расстоянии от запорных

устройств, колен, компенсаторов и других гидравлических соединений. При

пульсирующем давлении среды, гидро-, газоударах соединительные трубки должны быть

с отводами в виде петлеобразных успокоителей.

Температура измеряемой среды существенного значения не имеет, поскольку в

датчиках в рабочих условиях нет протока среды, и она приобретает температуру самого

датчика и окружающей его среды. Однако, не следует допускать перегрева самого датчика

от устройств, в которых протекает среда с температурой выше предельной температуры

окружающего воздуха. В этих случаях датчик устанавливают на соединительной линии,

длина которой для датчика Метран-49-ДД, Метран-49-Вн-ДД, Метран-49-Ех-ДД

рекомендуется не менее 3 м, а для остальных датчиков не менее 0,5 м. Указанные длины

являются ориентировочными, зависят от температуры среды, диаметра и материала

соединительной линии, характера изменений измеряемого параметра и могут быть

уменьшены.

Соединительные линии должны иметь односторонний уклон (не менее 1:10) от

места отбора давления, вверх к датчику, если измеряемая среда - газ и вниз к датчику, если

измеряемая среда-жидкость. Если это невозможно, при измерении давления или разности

давлений газа в нижних точках соединительной линии следует устанавливать отстойные

сосуды, а при измерении давления или разности давлений жидкости в наивысших точках -

газосборники.

Отстойные сосуды рекомендуется устанавливать перед датчиком и в других случаях,

особенно при длинных соединительных линиях и при расположении датчика ниже места

отбора давления.

Для продувки соединительных линий должны предусматриваться самостоятельные

47

устройства.

Перед присоединением к датчику линии должны быть тщательно продуты для

уменьшения возможности загрязнения камер измерительного блока датчика.

Датчики Метран-49-ДД могут снабжаться вентильным или клапанным блоком,

датчики Метран-49-ДИ, ДВ, ДИВ блоками клапанными (Приложения Г 1603.00 ТУ).

2.4.3 После окончания монтажа датчиков, проверьте места соединений на

герметичность при максимальном рабочем давлении. Спад давления за 15 мин не должен

превышать 5% от максимального рабочего давления.

2.4.4 Заземлите корпус датчика, для чего отвод сечением 2,5мм от приборной шины

заземления подсоедините к специальному зажиму 8 (рисунки 3 и 4).

2.4.5 Для датчиков с сальниковым вводом: произведите заделку кабеля в

сальниковый ввод, подсоедините жилы кабеля к клеммной колодке 6 датчика (рисунки 3 и

4) в соответствии со схемой внешних электрических соединений (приложения Б, В) и

подсоедините экран кабеля с помощью винта 12 внутри корпуса, если кабель

экранированный.

При монтаже кабеля снимите крышку 5, отверните гайку уплотнения кабельного

ввода 7 (рисунки 3 и 4). После подсоединения жил кабеля к клеммной колодке и его

заделки заверните гайку уплотнения кабельного ввода и поставьте крышку на место.

2.4.6 Монтаж датчиков с кодом МП, МП1 и сальниковым вводом.

При монтаже для прокладки линии связи рекомендуется применять кабели

контрольные с резиновой изоляцией, кабели для сигнализации и блокировки - с

полиэтиленовой изоляцией. Допускается применение других кабелей с сечением жилы не

более 1,5 мм . Допускается совместная прокладка в одном кабеле проводов цепей питания

датчика и выходного сигнала.

Примечание - При монтаже датчиков Метран-49-Вн во взрывоопасных зонах всех

классов согласно ПУЭ (п. 7.3.102) не допустимо применять кабели с полиэтиленовой

изоляцией.

Рекомендуется применение экранированного кабеля с изолирующей оболочкой при

нахождении вблизи мест прокладки линии связи электроустановок мощностью более

0,5 кВт.

В качестве сигнальных цепей и цепей питания датчика могут быть использованы

изолированные жилы одного кабеля, при этом сопротивление изоляции должно быть не

менее 50 МОм. Экранировка цепей выходного сигнала от цепей питания датчика не

требуется.

2.4.7 Монтаж датчиков с кодом МП, МП1 и штепсельным разъемом

При монтаже датчиков Метран-49 пайку к розетке 2РМ14КПН4Г1В1 ГЕО.364.126

ТУ рекомендуется производить проводом с сечением жилы 0,35 мм типа МГТФ ТУ 16-

2

2

2

48

505.185 или МГШВ ТУ 16-505.437.

2.4.8 Монтаж датчиков с кодом МП2, МП3

Используемый кабель при монтаже - экранированная витая пара, экран заземляется

только на приемной стороне (у сопротивления нагрузки). Неэкранированный кабель

может быть использован, если электрические помехи в линии не влияют на качество связи.

0,51-1,38 мм - при общей длине кабеля менее 1500 м;

0,81-1,38 мм - при общей длине кабеля более 1500 м.

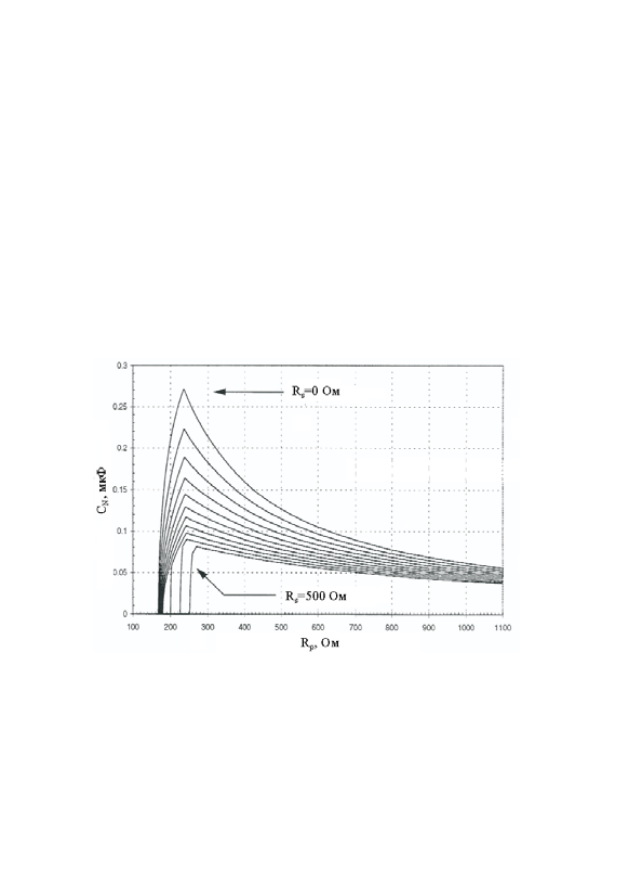

Максимальная длина кабеля связана с эквивалентным сопротивлением сети и

максимально допустимой емкостью системы в соответствии с рисунком 7.

а) Типы кабелей

б) Диаметр проводника

в) Расчетная длина кабеля

R - параллельное сопротивление всех подключенных приборов;

R - последовательное сопротивление линии, включая сопротивление проводов, барьера

искрозащиты и другие;
C - полная емкость сети.

р

s

N

Рисунок 7
