Датчик давления Метран-43. Руководство - часть 8

Р

1

2

3

4

5

6

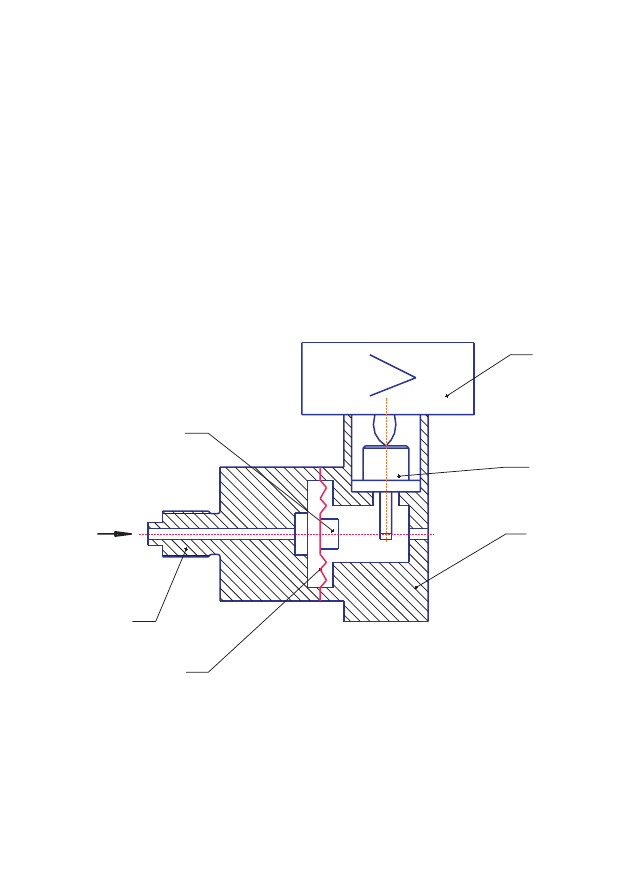

СХЕМА ДАТЧИКОВ МЕТРАН - 43

МОДЕЛЕЙ 3131, 3141, 3141-01 ДИ

3231, 3241 ДВ

3331, 3341, 3341-01 ДИВ

Рисунок 4

33

Р

5

1

2

3

4

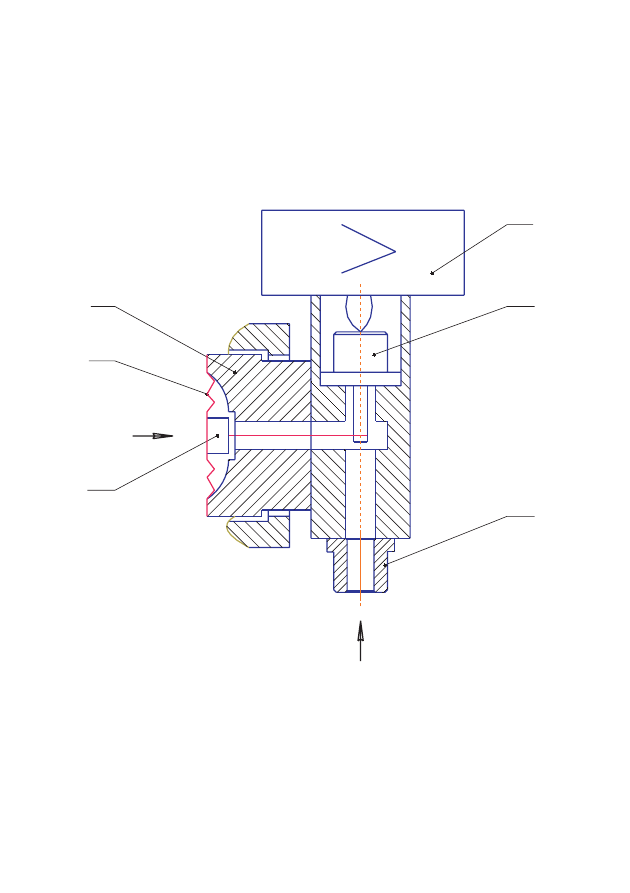

СХЕМА ДАТЧИКОВ МЕТРАН - 43 ДГ

МОДЕЛЕЙ 3535-01, 3545-01

Рисунок 5

6

Рстат

34

Р

5

Рстат

1

2

3

4

6

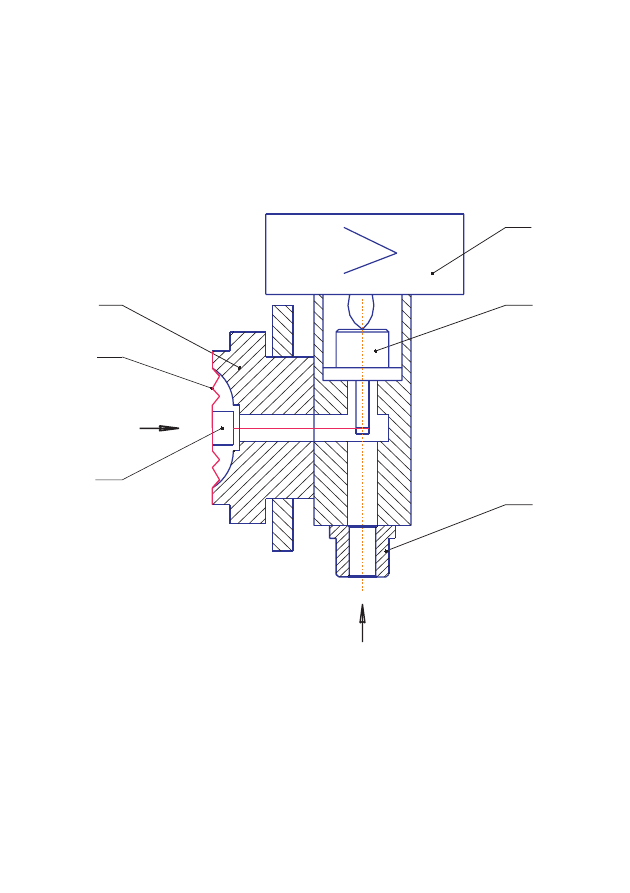

СХЕМА ДАТЧИКОВ МЕТРАН - 43 - ДГ, МЕТРАН - 43Ф - ДГ

МОДЕЛЕЙ 3536, 3546, 3595, 3595-01

Рисунок 6

35

К верхней части корпуса крепится электронный преобразователь 4.
Измеряемое давление воздействует на разделительную мембрану 3 и

вызывает ее прогиб. Давление через жидкость передается на измерительную
мембранутензопреобразователя 2 и вызывает ее деформацию.

Электрический сигнал, возникающий от деформации измерительной

мембраны, передается на электронный преобразователь 4 и преобразуется в
стандартный токовый выходной сигнал.

6.4 Схема измерительного блока датчика Метран -43Ф-ДД представлена на

рис.11.

Междуфланцем 1 и корпусом 2 крепится мембрана 3, к которой приваривает-

ся жесткий центр 4. Жесткий центр с помощью тяги 9 соединен с рачагом тензопре-
образователя 8.

При измерении разности давлений положительное давление подается в

камеру6, а отрицательное в камеру7. Разница давлений, подаваемых в камеры 6
и 7, воздействует на мембрану и переремещает ее. Перемещение мембраны
через жесткий центр 4 и тягу9 передается на рычаг тензопреобразователя.
Перемещение рычага вызывает деформацию мембраны тензопреобразователя,
на которой расположены тензорезисторы. Деформация мембраны тензопреобра-
зователя вызывает изменение сопротивление тензорезисторов, что приводит к
возникновению электрического сигнала. Электрический сигнал измерительного
блока поступает для обработки в электронный преобразователь.

6.5 Схема датчика Метран-43-ДИ моделей 3153-01, 3156-01, 3163-01, 3173-

01 представлена на рис.6. Конструкция измерительного блока отличается от
приведенной на рис.7 и 9 тем, что измеряемое давление воздействует непосре-
дственно на мембранутензопреобразователя 2.

6.6 Электроннный преобразователь может иметь два исполнения: аналого-

вый и микропроцессорный. Варианты внешнего вида электронного преобразова-
теля в корпусе приведены на рисунках 12, 13.

6.6.1 Схема электрическая принципиальная датчика с кодом электронного

преобразователя АП содержит следующие функциональные узлы: стабилизатор
напряжения (СН); стабилизатор тока (СТ); усилитель напряжения постоянного
тока (УНТ); преобразователь напряжения в ток (ПНТ); измерительный мост (М);
усилитель термокоррекции (УТК);корректор нелинейности (КН).

Стабилизатор напряжения предназначен для создания стабилизированного

"плюсового" напряжения нужного уровня для питания всех узлов схемы, двухпо-
лярного напряжения для корректирования нуля, а также опорного напряжения для
стабилизатора.

Стабилизатор тока необходим для питания измерительного моста стабилизи-

рованным током In и для его изменения при введении коррекции нелинейности
статической характеристики тензопреобразователя, а так же при температурной

36
