Метран-22. Руководство - часть 11





1.3.5 Схема датчиков моделей 2151, 2161, 2171, 2351 представлена на рисунке 2.

Мембранный тензопреобразователь 4 размещен внутри корпуса 6. Измеряемое

давление подается в камеру5 и воздействует на мембранутензопреобразователя, вызывая

ее прогиб и изменение сопротивления тензорезисторов. Полость 3 сообщается с

окружающей атмосферой. Электрический сигнал от тензопреобразователя передается из

измерительного блока в электронный преобразователь 1.

1.3.6 Датчики моделей 2051, 2061 отличаются от вышеописанных в п. 1.3.5 тем, что

полость 3 (рисунок 2) герметизирована и сигнал передается в электронный преобразователь

1 по проводам через гермоввод 2.

1.3.7 Схема датчиков моделей 2020, 2030, 2040 представлена на рисунке 3.

Тензопреобразователь 4 мембранно-рычажного типа размещен внутри основания 9 и

отделен от измеряемой среды металлической гофрированной мембраной 8.

Мембраны 8 и 14 по наружномуконтуруприварены к основанию 9 и соединены между

собой центральным штоком 6, который связан с концом рычага тензопреобразователя 5 с

помощью тяги 13. Измеряемое давление подается в камеру7; полость 12 вакуумирована и

герметизирована. Полость 15 герметизирована.

Фланец 10 уплотнен с помощью прокладки 3.

Воздействие измеряемого давления вызывает прогиб мембраны 8, изгиб мембраны

тензопреобразователя 4 и изменение сопротивления тензорезисторов. Электрический

сигнал передается из измерительного блока в электронный преобразователь 1 по проводам

через гермоввод 2.

1.3.8 Схема датчиков моделей 2410, 2420, 2430, 2434, 2440, 2444 представлена на

рисунке 4.

Тензопреобразователь 4 мембранно-рычажного типа размещен внутри основания 9 и

замкнутой полости II, заполненной кремнийорганической жидкостью (для датчиков

кислородного исполнения используется жидкость ПЭФ-70/110), и отделен от измеряемой

среды металлическими гофрированными мембранами 8. Мембраны 8 приварены по

наружномуконтурук основанию 9 и соединены междусобой центральным штоком, который

связан с концом рычага тензопреобразователя 4 с помощью тяги 5. Фланцы 10 уплотнены

прокладками 3. Воздействие измеряемой разности давлений (большее давление подается в

камеру7,меньшее

в камеру12) вызывает прогиб мембраны 8, изгиб мембраны

тензопреобразователя 4 и изменение сопротивления тензорезисторов.

Электрический сигнал от тензопреобразователя передается из измерительного блока

в электронный преобразователь 1 по проводам через гермоввод 2.

Измерительный блок выдерживает без разрушения кратковременное воздействие

односторонней перегрузки рабочим избыточным давлением. Это обеспечивается тем, что

при такой перегрузке одна из мембран 8 ложится на профилированную поверхность

основания 9.

1.3.9 Датчики моделей 2110, 2120, 2130, 2140, 2310, 2320, 2330, 2340 отличаются от

датчиков, описанных в п. 1.3.8 тем, что камера 12 (рисунок 4) сообщается с окружающей

атмосферой.

45

Датчики моделей 2210, 2220, 2230, 2240 отличаются тем, что измеряемое давление

подается в камеру12 (рисунок 4), камера 7 сообщается с атмосферой.

1.3.10 Схема датчиков моделей 2450,2460 представлена на рисунке 5.

Мембранный тензопреобразователь 4 размещен внутри корпуса 8 и отделен от

измеряемой среды металлическими гофрированными мембранами 7. Внутренние полости 6

и 10 заполнены кремнийорганической жидкостью (для датчиков кислородного исполнения

используется жидкость ПЭФ-70/110). Фланцы 9 уплотнены прокладками 3. Измеряемая

разность давлений воздействует на мембраны 7 и через жидкость воздействует на мембрану

тензопреобразователя, вызывая изменение сопротивления тензорезисторов.

Измерительные блоки выдерживают кратковременную одностороннюю перегрузку

рабочим давлением. Электрический сигнал от тензопреобразователя передается из

измерительного блока в электронный преобразователь 1 по проводам через гермоввод 2.

1.3.11 Схема датчиков моделей 3494, 3494-01, 3494-02, 3494-03 представлена на

рисунке 6.

Междуфланцем 1 и корпусом 2 крепится мембрана 3, к которой приваривается жесткий

центр 4. Жесткий центр с помощью тяги 9 соединяется с рычагом тензопреобразователя 8.

При измерении разности давлений большее давление подается в камеру6, а меньшее

в камеру7. Разница давлений, подаваемых в камеры 6 и 7, воздействуют на мембрануи

перемещает ее. Перемещение мембраны через жесткий центр 4 и тягу9 передается на

рычаг тензопреобразователя. Перемещение рычага вызывает деформацию мембраны

тензопреобразователя, на которой расположены тензорезисторы. Деформация мембраны

тензопреобразователя вызывает изменение сопротивления тензорезисторов, что приводит

к возникновению электрического сигнала. Электрический сигнал с измерительного блока

поступает для обработки в электронный преобразователь 5.

1.3.12 Схема датчиков моделей 4420, 4430, 4440 представлена на рисунке 7.

Измерительная мембрана 1 приварена по наружномуконтурук основанию 2 датчика,

на котором установлен тензопреобразователь 3. Измерительная мембрана и

тензопреобразователь защищены от контакта с рабочей средой при помощи двух

разделительных мембран 4 и 5.

Межмембранные полости 6 и 7 заполнены кремнийорганической жидкостью; наружные

фланцы 8 и 9 образуют рабочие камеры датчика 10 и 11, герметизированные при помощи

прокладок 12.

При воздействии разности давлений в рабочих камерах датчика происходит

перемещение жесткого центра измерительной мембраны, которое передается через гибкую

связь 13 к упругому элементу тензопреобразователя, вызывая изменение сопротивлений

его тензорезисторов. Электрический сигнал от тензопреобразователя передается через

гермоввод 14 по проводам 15 в электронный преобразователь 16.

Измерительные преобразователи датчика выдерживают без нарушения

работоспособности кратковременную одностороннюю перегрузку предельно допускаемым

рабочим избыточным давлением.

1.3.13 Схема датчиков моделей 5110, 5120, 5130, 5210, 5220, 5230, 5310, 5320, 5330,

46

5410, 5420, 5430 приведена на рисунке 8.

Междуфланцем 1 и корпу

сом 2 у

станавливается мембрана 3. К мембране

приваривается жесткий центр 4. Жесткий центр с помощью тяги 5 соединен с рычагом

тензопреобразователя 8. При измерении избыточного давления (ДИ) и давления-

разрежения (ДИВ) давление подается в положительную камеру 6, камера 7 сообщается с

атмосферой; при измерении разности давлений

(ДД) большее давление подается в камеру6, а меньшее в камеру7; при измерении

разрежения (ДВ) давление подается в отрицательную камеру 7, камера 6 сообщается с

атмосферой. Измеряемое давление, поданное в камеру6 или 7, воздействует на мембрануи

перемещает ее. Перемещение мембраны через жесткий центр 4 и тягу5 передается на

рычаг тензопреобразователя. Перемещение рычага вызывает деформацию мембраны

тензопреобразователя, с к оторой жестк о с оединен рычаг. На мембране

тензопреобразователя расположены тензорезисторы. Деформация мембраны

тензопреобразователя вызывает изменение сопротивления тензорезситоров, что приводит

к возникновению электрического сигнала. Электрический сигнал с измерительного блока

поступает для обработки в электронный преобразователь 9.

1.3.14 Электронный преобразователь (рисунок 9) может иметь два исполнения:

аналоговый и микропроцессорный. Варианты внешнего вида электронного

преобразователя в корпусе приведены на рисунках 9 и 10.

Электронный преобразователь (рисунок 9), (рисунок 10) размещен внутри корпуса 10.

Корпус закрыт крышками 5, 11, уплотненными резиновыми кольцами. Крышки датчиков

Метран-22-Вн, Метран-22-Ех стопорятся скобой 12 с установкой пломбы (приложение 23).

Преобразователь имеет сальниковый ввод 7, клеммную колодку 6 для подсоединения жил

кабеля, винт 12 для подсоединения экрана, в случае использования экранированного

кабеля, и болт 8 для заземления корпуса, внешнюю кнопку 15 (датчики с МП, МП1

исполнения АС) для корректировки начального значения выходного сигнала.

47

1

2

3

4

5

6

7

8

9

10

14

13

15

12

11

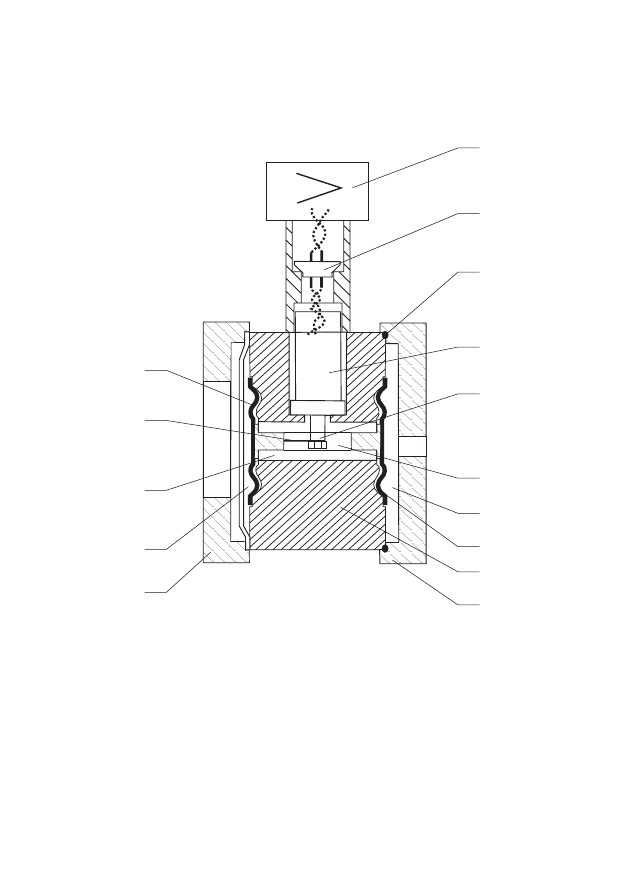

Рисунок 3 - Схема датчиков Метран-22 моделей 2020, 2030, 2040
