роконтроллера снимается с отдельного стабилизатора напряжением 3,3 В. Контроллер
коммуникатора запитан постоянно и переходит в режим низкого потребления при вы-
ключении коммуникатора.

Напряжение питания HART-модема подается на микросхему через транзисторный

ключ,  управляемый  контроллером.  Напряжения  питания  индикатора  коммуникатора
подается с отдельного стабилизатора напряжения, управляемого контроллером.



1.5 Обеспечение взрывозащищенности коммуникатора

1.5.1  Обеспечение  взрывозащищенности  коммуникатора  Метран-650  достигается

за счет:

-  ограничения  тока  и  напряжения    в  электрических  цепях  до  искробезопасных

значений;

- нанесением на корпус металлизированного покрытия или помещением корпуса в

антистатический чехол.

Ограничение тока и напряжения в электрических цепях коммуникатора до искро-

безопасных значений достигается введением в схему токоограничительных резисторов
и  ограничительных  стабилитронов,  защищающих  все  доступные  через  внешнее  под-
ключение линии.  Защитные стабилитроны  зарезервированы.

1.5.2  Внутренние  соединители  сконструированы  таким  образом,  чтобы  исключа-

лась возможность их неправильного соединения или взаимодействия с другими соеди-
нителями.

1.5.3 Для защиты элементов от перегрузок используются предохранители, разры-

вающие цепи при протекании по ним максимально возможного тока.

1.5.4  Для  обеспечения  искробезопасности  блок  аккумуляторов  с  токоограничи-

тельными резисторами помещены в отдельном отсеке, крышка которого закрывается с
помощью специального инструмента. На съемной крышке имеется предупредительная
надпись: "ВНИМАНИЕ!  ВО  ВЗРЫВООПАСНОЙ  ЗОНЕ  КРЫШКУ  БАТАРЕЙНОГО
ОТСЕКА НЕ ОТКРЫВАТЬ".

1.5.5 В цепи заряда блока аккумуляторов установлены токоограничивающий рези-

стор,  предохранитель,  ограничивающие  напряжение  стабилитроны  и  диод  защиты  от
неправильной  полярности  входного  напряжения.  Во  взрывоопасной  зоне  запрещается
подсоединение к гнезду заряда блока аккумуляторов внешнего источника питания.

1.5.6  На  передней  крышке  корпуса  коммуникатора  имеется  маркировка  взрыво-

защиты ЕхiallCТ5 Х.


1.6 Маркировка

1.6.1  Маркировка  коммуникатора  соответствует  требованиям  технической

документации СПГК 5145.000.00 СБ.

1.6.2  На  табличке,  прикрепленной  к  нижней  крышке  коммуникатора,  нанесены

следующие знаки и надписи:



7

- товарный знак предприятия-изготовителя;
- наименование коммуникатора;
-  порядковый  номер  коммуникатора  по  системе  нумерации  предприятия-

изготовителя;

- дата выпуска.
1.6.3 На передней крышке корпуса коммуникатора выполнена маркировка индекса

взрывозащиты по ГОСТ Р 51330.

1.6.4  На  каждую  потребительскую  тару  (картонную  коробку)  наклеена  этикетка,

содержащая:

- товарный знак или наименование предприятия-изготовителя;
- наименование коммуникатора.
1.6.5 На транспортной таре в соответствии с ГОСТ 14192 нанесены основные, до-

полнительные, информационные надписи и манипуляционные знаки, соответствующие
обозначениям: «Осторожно - хрупкое!», «Верх», «Беречь от влаги».


1.7 Упаковка

1.7.1  Упаковка  и  транспортная  тара  обеспечивают  сохранность  коммуникатора  в

условиях транспортирования и хранения.

1.7.2 Упаковка производится в закрытых вентилируемых помещениях при темпе-

ратуре окружающего воздуха от 15 до 40

0

С и относительной влажности до 80% при от-

сутствии в окружающей среде агрессивных примесей.

1.7.3 Коммуникатор завернут в упаковочную бумагу по ГОСТ 8828 или в оберточ-

ную бумагу по ГОСТ 8273 и уложен в чехол из полиэтиленовой пленки по ГОСТ 10354
толщиной 0,15 – 0,3 мм, шов чехла заварен.

1.7.4 Чехол с коммуникатором уложен в потребительскую тару - коробку из карто-

на по ГОСТ 7933 или гофрированного картона по ГОСТ 7376.

1.7.5 Вместе с коммуникатором и комплектующими изделиями в коробку уложена

техническая документация. Техническая документация вложена в чехол из полиэтиле-
новой пленки по ГОСТ 10354 толщиной 0,15 – 0,30 мм, шов чехла заварен.

1.7.6  Стыки  клапанов  картонной  коробки  заклеены  бумажной  лентой  по

ГОСТ 18251, на коробку наклеена этикетка.

1.7.7 Картонная коробка с коммуникатором, комплектующими изделиями и техни-

ческой документацией помещена в чехол из полиэтиленовой пленки по

ГОСТ 10354 толщиной 0,15 – 0,30 мм или другого водонепроницаемого материала,

указанного в конструкторской документации, чехол обжат для удаления воздуха и шов
заварен.

1.7.8  Товаросопроводительная  документация  размещена  внутри  транспортной  та-

ры.

1.7.9  Масса транспортной тары с коммуникатором не превышает 5 кг.




8

2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ


2.1 Эксплуатационные ограничения

2.1.1 В таблице 2 приведены параметры внешних воздействий и эксплуатационные

параметры,  при которых коммуникатор сохраняет свои характеристики.


Таблица 2

Внешние воздействия

Значение

1  Климатические нагрузки:
 - температура окружающей среды,

°С

 - атмосферное давление, кПа
 - относительная влажность воздуха, % при t =+35

°С



от +5 до +50

84...106,7

95

± 3

2  Механические нагрузки:
 - частота вибрации, Гц
 - амплитуда смещения, мм



10…25

0,1



2.2 Подготовка коммуникатора к работе

Перед  каждым  использованием  коммуникатора  необходимо  проводить  внешний

осмотр. Порядок внешнего осмотра приведен в пункте 3.2.2.

Эксплуатация коммуникаторов с повреждениями и другими неисправностями ка-

тегорически запрещается.

Эксплуатация коммуникатора со снятым антистатическим чехлом запрещается.

2.3 Использование коммуникатора

2.3.1 Жидкокристаллический индикатор
Жидкокристаллический индикатор (рисунок 2.1) имеет 4 строки по 20 символов в

каждой строке, что позволяет пользователю обмениваться данными с подсоединенным
устройством.

Индикатор имеет подсветку экрана, включаемую и выключаемую по нажатию кла-

виши              (пункт 2.3.2.2).







9







































F3

F1

F2

1

ABC

2

DEF

3

GHI

4

JKL

5

MNO

6

PQR

7

STU

8

VWX

9

YZ /

0

#%&

ON

OFF

ESC

ENTER

* _ +

-

.

< : >

Communicator METRAN-650

HART

FIELD COMMUNICATIONS PROTOCOL

Клавиша включения

Вкл/Откл

Алфавитно -

цифровые клавиши

Функциональные

клавиши

Клавиши смены

регистров

Жидкокристаллический

дисплей

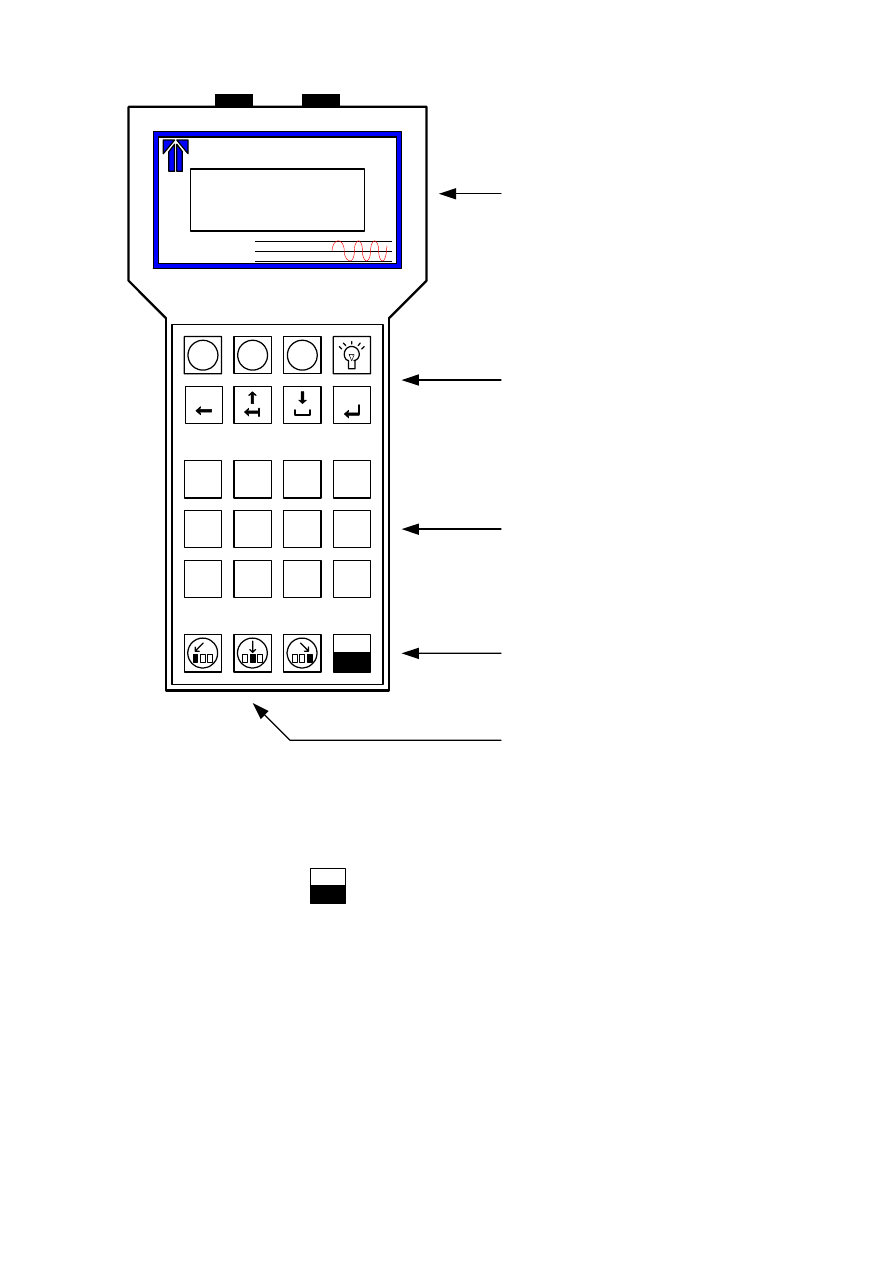

Рисунок 2.1 Внешний вид коммуникатора



2.3.2 Описание клавиш клавиатуры коммуникатора
2.3.2.1 Клавиша включения ONN/OFF

Используйте клавишу          для включения питания коммуникатора. После вклю-

чения  питания  коммуникатор  первоначально  проводит  автоматический  контроль  на-
пряжение питания (пункт 3.4.2). При успешном прохождении этой процедуры на экран
коммуникатора выводится окно, представленное на рисунке 2.2, и запускается процесс
самотестирования коммуникатора.

ON

OFF
