28

Приложение А

(справочное)



Ссылочные нормативные документы

Таблица А.1

Обозначение документа

Наименование

Номер раздела,

подраздела, пункта,

подпункта,

приложения

ГОСТ 12.2.007.0-75

Система  стандартов  безопасности

труда.  Изделия  электротехнические.
Общие требования безопасности

2.1.2

ГОСТ 12997-84

Изделия  ГСП.  Общие  технические

условия

1.1, 2.1.1

ГОСТ 15150-69

Машины,

приборы

и

другие

технические изделия. Исполнения для
различных  климатических  районов.
Категории,

условия

эксплуатации,

хранения  и  транспортирования  в
части

воздействия

климатических

факторов внешней среды

1.1, 4.1, 5.2

ГОСТ 22520-85

Датчики  давления,  разрежения  и

разности  давления  с  электрическими
аналоговыми  выходными  сигналами
ГСП. Общие технические условия.

1.2.1

ПР 50.2.009-94

Порядок  проведения  испытаний  и

утверждения типа средств измерений

1.5.1









29

ПРИЛОЖЕНИЕ Б

(рекомендуемое)



Пример условного обозначения при заказе



Комплект  калибратора  состоит  из  базового  комплекта  и  составных  элементов,

заказываемых  в  соответствии  с  таблицами  Б.1,  Б.2,  Б.3.  Базовый  комплект  включает  в  себя
электронный  блок  с  комплектом  электрических  проводов,  блок  питания,  аккумулятор,  футляр
(сумку), сопроводительную документацию.



Калибратор ПКД-10М – 1 – К25/М0,16Д/М1            – Н-2,5/П-25  –  11





– наименование калибратора;

– код предела допускаемой основной погрешности (п. 1.1.18);

– коды модулей давления (по выбору из таблицы Б.1);

– коды источников давления (таблица Б.2);



код измеряемого напряжения постоянного тока (таблица Б.3);



Рекомендации при выборе источников давления:

модули М0,16; М0,16Д; М1; М1Д – насос ручной пневматический Н-2,5;

модули М0,16; М0,16Д; М1; М1Д; М2,5 (до ВПИ 2,5 МПа) – насос Н-2,5П, Н-2,5М;

модули М10; М25 – гидропресс П-25;

все модули, кроме К25; К25Д – помпа PV 411;

модули К25; К25Д; М 0,16 М0,16Д – помпа ручная пневматическая П-0,25.


Таблица Б.1

Наименование модулей для измерения избыточного давления

Код

модуля

Модуль давления с ВПИ 25 кПа.
Поддиапазоны: 0 – 10 кПа; 0

16 кПа; 0–25 кПа.

К25

Модуль давления с разделительной диафрагмой с ВПИ 25 кПа.
Поддиапазоны: 0 – 10 кПа; 0

16 кПа; 0–25 кПа.

К25Д

Модуль давления с ВПИ 0,16 МПа.
Поддиапазоны: 0 – 0,04 МПа; 0 – 0,06 МПа; 0 – 0,10 МПа; 0 – 0,16 МПа.

М0,16

Модуль давления с разделительной диафрагмой с ВПИ 0,16 МПа.
Поддиапазоны: 0 – 0,04 МПа; 0 – 0,06 МПа; 0 – 0,10 МПа; 0 – 0,16 МПа.

М0,16Д

Модуль давления с ВПИ 1 МПа.
Поддиапазоны: 0 – 0,25 МПа; 0 – 0,40 МПа; 0 – 0,60 МПа; 0 – 1 МПа.

М1

Модуль давления с разделительной диафрагмой с ВПИ 1 МПа.
Поддиапазоны: 0 – 0,25 МПа; 0 – 0,40 МПа; 0 – 0,60 МПа; 0 – 1 МПа.

М1Д

Модуль давления с ВПИ 2,5 МПа.
Поддиапазоны: 0 – 1,6 МПа; 0 – 2,5 МПа.

М2,5

Модуль давления с ВПИ 10 МПа.
Поддиапазоны: 0 – 4 МПа; 0 – 6 МПа; 0 – 10 МПа.

М10

Модуль давления с ВПИ 25 МПа.
Поддиапазоны: 0 – 16 МПа; 0



25 МПа.

М25

Модуль давления с ВПИ 60 МПа.
Поддиапазоны: 0 – 40 МПа; 0



60 МПа.

М60





30

Продолжение ПРИЛОЖЕНИЯ Б

Таблица Б.2

Наименование источников давления

Код источника

давления

Насос ручной пневматический с пневмошлангом.
Диапазон задания давления от – 80 кПа до 1 МПа.

Н-2,5

Насос ручной пневматический с пневмошлангом.
Диапазон задания давления от – 80 кПа до 2,5 МПа.

Н-2,5П,

Н-2,5М

Пресс ручной гидравлический с трубопроводом.
Диапазон задания давления 0 – 25 МПа.

П-25

Помпа ручная многофункциональная
Диапазон задания давления от – 95 кПа до 70 МПа.

PV 411

Помпа ручная пневматическая с пневмошлангом.
Диапазон задания давления от – 63 кПа до 250 кПа

П-0,25




Таблица Б.3

Код

Измеряемое напряжение постоянного тока, В

11

– 11

01

– 1,1







31



ПРИЛОЖЕНИЕ В

(обязательное)

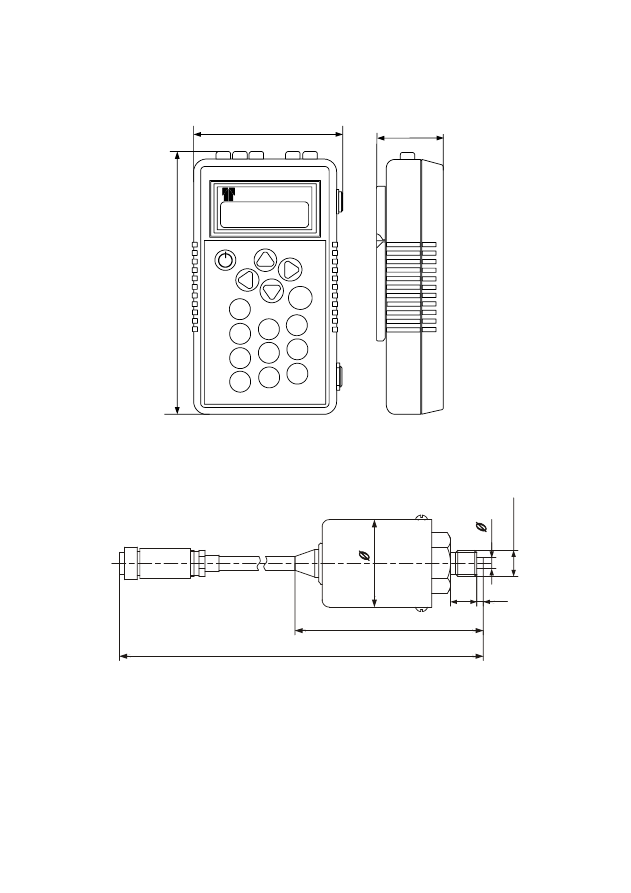

Установочные и  присоединительные  размеры



Enter

0

1

2

3

6

4

5

8

9

7

LIGHT

POWER

Калибратор давления

ПКД - 10М

105

46

1

8

5

Рисунок В.1 Электронный блок









1085 max

85 max

5

M

1

2

X

1

,5

4

0

3

12



Рисунок В.2 Модуль давления
