Настоящее руководство по эксплуатации (РЭ) распространяется на калибратор

давления портативный ПКД-10М (в дальнейшем калибратор) и предназначено для изучения его
устройства, принципа действия и правил эксплуатации, хранения и транспортирования.

Ссылочные нормативные документы приведены в приложении А.

1 ОПИСАНИЕ И РАБОТА

1.1 Назначение калибратора
Калибратор предназначен для точного измерения и воспроизведения давления,

измерения напряжения и силы постоянного тока. Калибратор применяется в качестве рабочего
эталона при поверке и калибровке различных средств измерений давления (СИД), в том числе и
преобразователей давления с унифицированными в ыходными электрическими сигналами,
измерительных преобразователей и вторичных приборов.

Пример условного обозначения калибратора при заказе приведен в приложении Б.
По устойчивости к климатическим воздействиям калибраторы соответствуют

климатическому исполнению УХЛ 3.1 по ГОСТ 15150, но для работы при температуре от 0 до 50
ºС.

По

устойчивости

механическим

воздействиям

калибраторы

являются

виброустойчивыми (группа N1) по ГОСТ 12997.

1.2 Характеристики
1.2.1 Код модуля давления, диапазон измерений модуля давления, поддиапазоны

измеряемого давления, предельно допустимое избыточное давление приведены в таблице

Таблица 1

Код

модуля

давления

Диапазон

измерений

(верхний

предел

измерений)

модуля

давления, МПа

Поддиапазоны измерения давления, МПа

Предельно

допустимое

давление,

МПа

К25

– 0,025

0-0,01

0-0,016

0-0,025

0,035

К25Д

0,05

М0,16

– 0,16

0-0,04

0-0,06

0-0,1

0-0,16

0,22

М0,16Д

0,32

М1

– 1

0-0,25

0-0,4

0-0,6

0-1,0

1,4

М1Д

М2,5

– 2,5

0-1,6

0-2,5

3,5

М10

– 10

0-4,0

0-6,0

0-10,0

М25

– 25

0-16,0

0-25,0

М60

– 60

– 40

– 60

Примечания
1 Модули давления имеют поддиапазоны измерения по ГОСТ 22520, устанавливаемые

программным способом.

2 Индекс «Д» в конце кода обозначает модуль с разделительной диафрагмой.

1.2.2

Диапазон показаний электрических сигналов, измеряемых электронным блоком:

постоянный ток

– 22 мА;

напряжение постоянного тока

– 1,1 В или 0 – 11 В.

Нормируемый диапазон измерений:

постоянный ток

– 20 мА;

напряжение постоянного тока

– 1 В или 0 – 10 В.

1.2.3 Пределы допускаемой основной погрешности калибратора в режиме измерения, а

также число разрядов калибратора приведены в таблице 2.

Предел допускаемой дополнительной погрешности измерений давления, постоянного

тока и напряжения постоянного тока при изменении температуры окружающего воздуха от 0 до

плюс 50



С не должен превышать половины предела допускаемой основной погрешности на

каждые 10



С от температуры (20±2)



С.

Таблица 2

Код предела

допускаемой

основной

погрешности

Наименование параметра

Предел допускаемой

основной

погрешности

Число разрядов

индикации

Давление

– 0,16

…

– 60 МПа



0,05%ВПИ;

5 десятичных

разрядов по всем

параметрам

– 25 кПа



0,06%ВПИ;

Постоянный ток



20 мА



(0,02%ИВ+0,001мА)

6 десятичных

разрядов по всем

параметрам

Напряжение

постоянного тока



1 В



(0,02%ИВ+0,0002В)

– 10 В



(0,02%ИВ+0,002В)

Давление

– 25 кПа …

– 60 МПа



0,1%ВПИ

5 десятичных

разрядов по всем

параметрам

Постоянный ток



20 мА



(0,02%ИВ+0,001мА)

6 десятичных

разрядов по всем

параметрам

Напряжение

постоянного тока



1 В



(0,02%ИВ+0,0002В)

– 10 В



(0,02%ИВ+0,002В)

Примечания
1 ИВ



значение измеряемой величины.

2 ВПИ – верхний предел измерений поддиапазона модуля давления.
3 Основная погрешность измерений давления включает нелинейность, гистерезис и

повторяемость.

4 При установке значения ВПИ поддиапазона отличающегося от указанных в таблице 1,

погрешность измерения давления принимается равной погрешности от ВПИ ближайшего
верхнего поддиапазона.

1.2.4 Электрическое питание калибратора осуществляется от поставляемого сетевого

блока питания или от внутреннего Ni–Cd аккумулятора.

1.2.5

Питание сетевого блока питания осуществляется от сети однофазного

переменного тока напряжением 220 В и частотой 50 Гц.

1.2.6

Мощность, потребляемая электронным блоком, не более 0,4 Вт.

1.2.7 Продолжительность работы электронного блока при полностью заряженном

аккумуляторе



не менее 8 ч (без подсветки дисплея).

1.2.8 Время установления рабочего режима калибратора при его включении



не более

5 мин.

1.2.9 Время установления показаний калибратора при изменении вида и величины

измеряемого параметра не более 10 с (действительно при усреднении 1).

1.2.10 Зарядка внутреннего аккумулятора осуществляется от поставляемого сетевого

блока питания. При полном заряде аккумулятора, зарядка автоматически прекращается.

1.2.11 Входное сопротивление калибратора:

а) при измерении напряжения в диапазоне:
-

10В не менее 900 кОм;

1В не менее 10 МОм;

б) при измерении тока не более 75 Ом.
1.2.12 Габаритные и присоединительные размеры калибратора указанны в приложении

В.

1.2.13 Калибратор обеспечивает выполнение следующих функций:
-

включение/отключение калибратора;

включение /отключение заряда аккумулятора;

включение/отключение подсветки;

выбор единиц измерения давления;

выбор диапазона измерения давления;

ввод номера поверяемого датчика;

выбор режима измерения тока или напряжения;

выбор диапазона измерения тока или напряжения;

определение погрешности поверяемого прибора;

определение в процентах величины поданного давления от ВПИ;

занесение, извлечение, обновление, очистка данных памяти;

проверку реле давления;

сигнализацию о перегрузке (звуковой сигнал);

обнуление показаний измерения давления, тока и напряжения;

проверку герметичности системы со средствами измерений давления (СИД);

1.3 Состав изделия
1.3.1 Калибратор выполнен в виде портативного прибора и состоит из:

комплекта средств задания давления во всем рабочем диапазоне задания давления

с шлангом подключения и переходниками;

комплекта сменных, в зависимости от диапазона, модулей давления;

электронного блока;

аккумулятора, обеспечивающего работу калибратора в автономном режиме;

блока питания Метран-516, обеспечивающего работу электронного блока и датчика

давления, зарядку аккумулятора;

1.4 Устройство и работа калибратора
1.4.1 Электронный блок калибратора выполнен в виде ручного прибора в пластмассовом

корпусе,  на  лицевой  поверхности  которого  размещены  клавиатура  и  жидкокристаллический
буквенно-цифровой  дисплей,  а  на  боковых  поверхностях  –  разъемы  для  подключения  модуля
давления,  внешнего  источника  питания,  реле  давления  и  цепей  измерения  электрических
сигналов.

1.4.2 Конструкция калибратора – модульная (приложение Д), основными элементами

которой являются внешний модуль давления и электронный блок, включающий в себя
интерфейсный модуль и модуль сбора и обработки данных.

Модули давления одинаковых кодов не являются взаимозаменяемыми. Модули К25,

М0,16 и М1 рассчитаны на измеряемую среду – чистый воздух.

Модули К25Д, М0,16Д, М1Д, М2,5, М10, М25 и М60 имеют в своей конструкции

разделительную диафрагму (мембрану) из нержавеющей стали и обеспечивают работу с
любыми средами, не вызывающими коррозию стали марки 12Х18Н10Т.

1.4.3 Измеряемое давление подается на сенсор давления, расположенный в модуле

давления,  создавая  на  его  выходе  сигнал,  величина  которого  пропорциональна  величине
давления.  Аналого-цифровой  преобразователь  (АЦП),  расположенный  в  электронном  блоке,
преобразует величину измеренного сигнала в цифровой код, который передается по цифровому
интерфейсу  в  модуль  сбора  и  обработки  данных  электронного  блока  калибратора.  В
энергонезависимой памяти (EEPROM)  электронного блока хранятся коэффициенты коррекции,
индивидуальные  для  каждого  экземпляра  модуля  и  предназначенные  для  вычисления
величины давления микропроцессором электронного блока.

1.4.4 Измеряемый электрический сигнал через цепи защиты, предохраняющие

электронную  схему  от  перегрузок,  попадает  на  вход  АЦП,  преобразующего  величину
измеренного электрического сигнала в цифровой код, обрабатываемый микропроцессором. Для
обеспечения заданной высокой точности предназначены  источник опорного напряжения (ИОН)
и  датчик  температуры  (ДТ),  при  помощи  которого  осуществляется  термокомпенсация  ИОН  и
измерительных  цепей,  минимизируя  тем  самым  зависимость  погрешности  измерения  от
температуры окружающей среды.

1.4.5 Функции управления калибратором и обработки результатов измерений возложены

на микропроцессор модуля сбора и обработки информации электронного блока, а функции
вывода информации на дисплей и ввода с клавиатуры – на контроллер дисплея и клавиатуры
интерфейсного модуля.

1.4.6 Питание калибратора осуществляется от внутреннего аккумулятора, либо от

внешнего источника питания от сети переменного тока 220 В (при этом доступна функция
заряда аккумулятора).

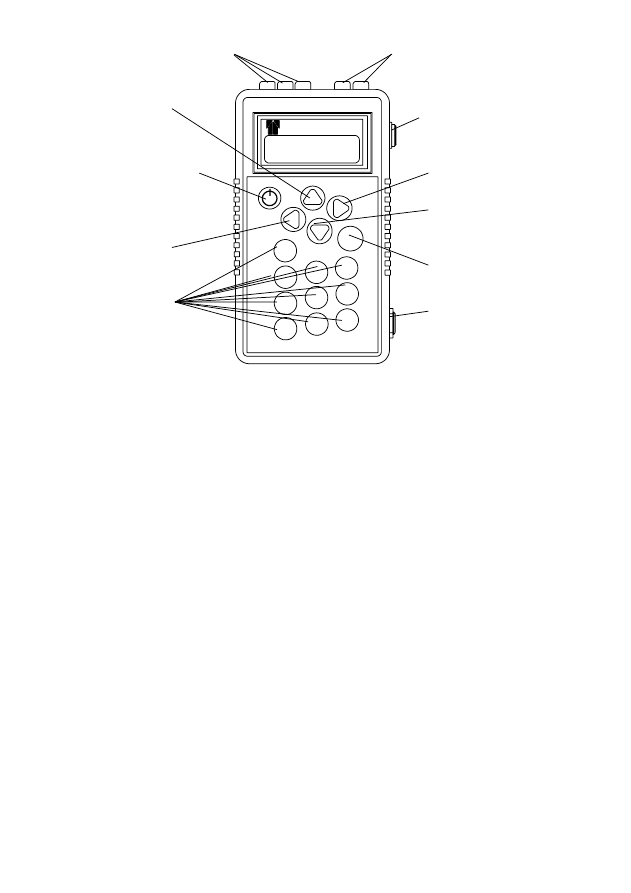

1.4.7 Обозначение и назначение клавиш и мест для внешнего подсоединения

электронного блока калибратора представлены на рисунке 1.

Enter

LIGHT

POWER

Калибратор давления

ПКД - 10М

Клавиша
"Ввод"

Гнезда для измерения
электрических сигналов

Гнезда реле
давления

Клавиша
"Вверх"

Клавиша
"Питание/Подсв
етка"

Клавиша
"Назад"

Цифровые
клавиши

Разъем
питания

Клавиша
"Вниз"

Клавиша "
Вперед"

Разъем модуля
давления

Клавиши “Вверх”, “Вниз”, “Вперед”, “Назад” – образуют джойстик.

Рисунок 1 - Лицевая панель электронного блока калибратора.

1.5 Маркировка и пломбирование
1.5.1

На прикрепленной к электронному блоку табличке нанесены надписи:

товарный знак предприятия-изготовителя (или наименование предприятия-

изготовителя или наименование предприятия-поставщика);

наименование калибратора;

предел допускаемой основной погрешности;

порядковый номер по системе нумерации предприятия-изготовителя;

дата выпуска (год, месяц);

знак утверждения типа по ПР50.2.009-94.

1.5.2 Электронный блок опломбирован на предприятии-изготовителе.

1.6 Упаковка
1.6.1 Упаковка калибратора состоит из потребительской и транспортной тары,

изготавливаемой по чертежам предприятия-изготовителя.

1.6.2 Упаковка произведена в соответствии с конструкторской документацией и

обеспечивает сохранность калибраторов при транспортировании и складском хранении в
течение гарантийного срока.

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Меры безопасности
2.1.1 Калибратор соответствует требованиям безопасности по ГОСТ 12997.
2.1.2 По способу защиты человека от поражения электрическим током калибратор

соответствует классу 0 по ГОСТ 12.2.007.0 как при работе с встроенным источником питания,
так и при подключении сетевого блока питания к электросети.

2.2 Подготовка к работе
2.2.1 Внимательно изучить руководство по эксплуатации.
2.2.2 Извлечь калибратор из транспортной тары. Проверить комплектность, убедиться в

отсутствии внешних повреждений. В холодное время года калибратор выдержать при
температуре (25 ± 10 ºС) не менее трех часов.
