МЕТРАН-280, МЕТРАН-280-Ех. Руководство - часть 12






48

ПРИЛОЖЕНИЕ  Д

(Справочное)

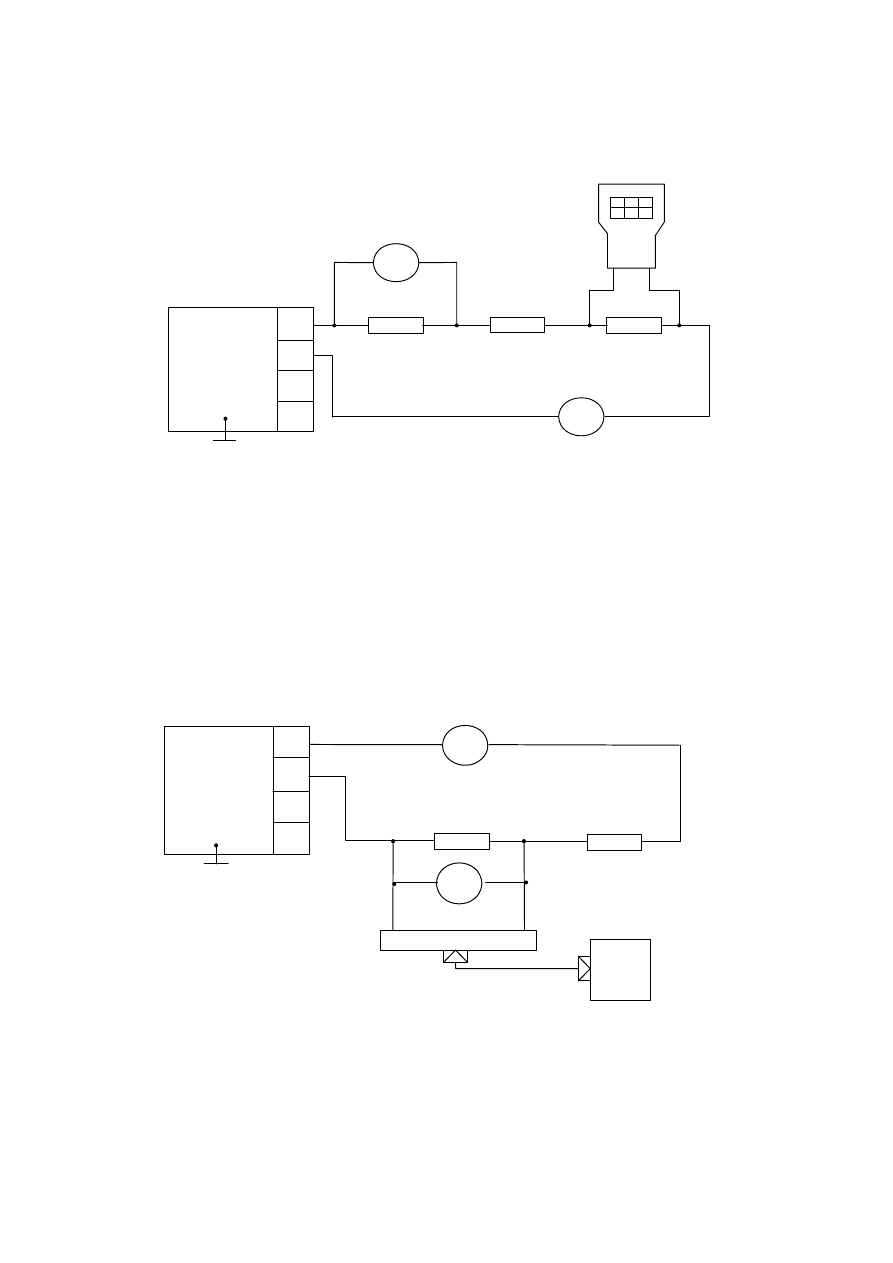

Схемы  соединений ПТ при определении основной погрешности

R0 – образцовая катушка сопротивлений, 100 Ом
R1 –  магазин сопротивлений
R2 –  образцовая катушка сопротивления 250 Ом ставится при
включении в схему коммуникатора
G    – блок питания
РV1 – цифровой вольтметр
PV2 – коммуникатор, подключаемый при определении основной

                                        погрешности цифрового выходного сигнала



Рисунок Д.1- ПТ Метран-281,  Метран-288, Метран-286 при определении основной по-

грешности

PV1 – цифровой вольтметр
PV2 – HART модем Метран-281
PV3 – персональный компьютер с операционной системой Windows

Рисунок Д.2- ПТ Метран-281, Метран-288, Метран-286 при характеризации и

определении основной погрешности

ПТ

1

2

R0

R2

+

-

G

PV1

Р

V2

R1

XS3

+

-

ПТ

1

2

R0

R1

+

-

G

PV1

PV2

PV3

XS3

+

-






49

ПРИЛОЖЕНИЕ  Е

(Справочное)

Монтажные комплекты кабельного ввода

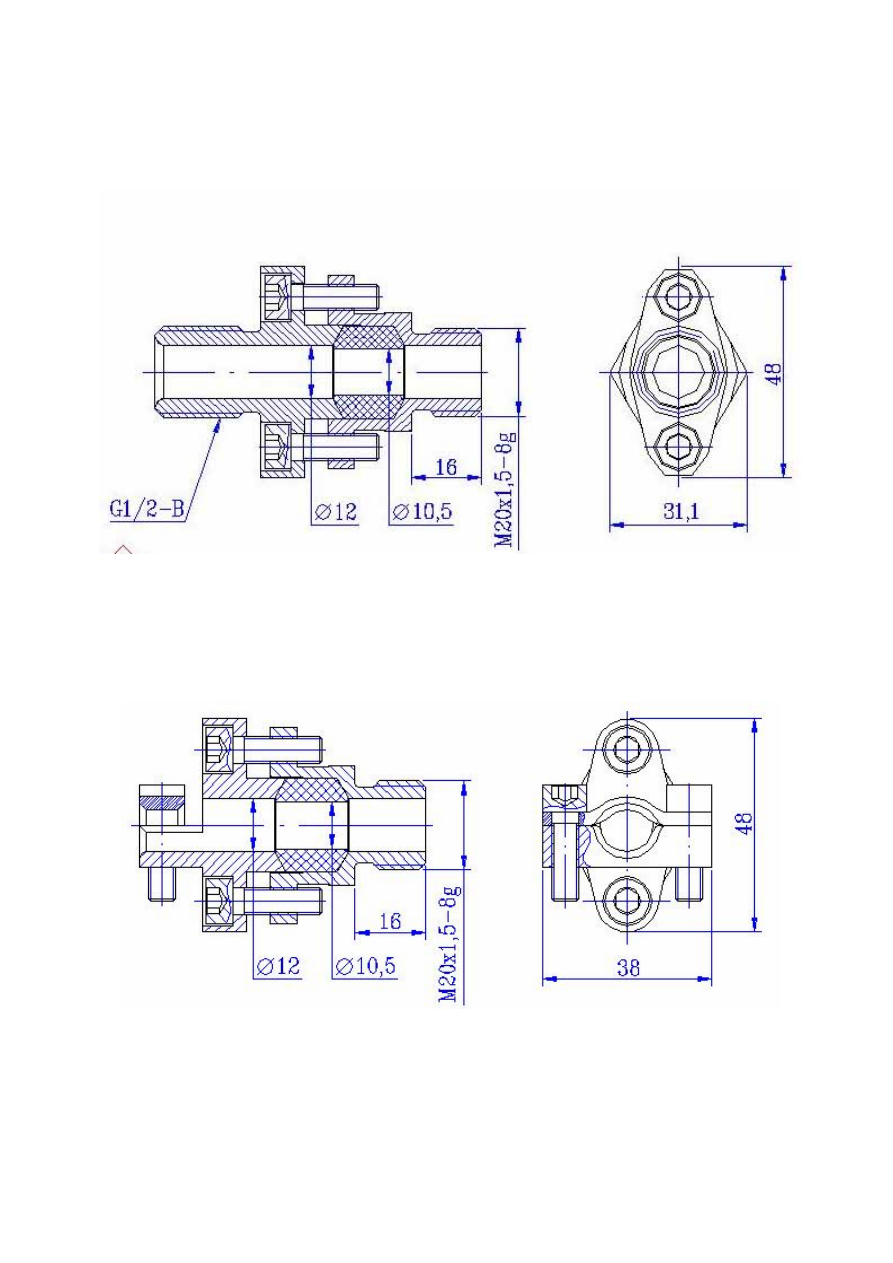

Рисунок Е.1 – Ввод кабельный 251.01.08.000 для трубного монтажа (ТБ)









Рисунок Е.2 – Ввод кабельный 251.01.09.000 для монтажа бронированного кабеля (БК)










50



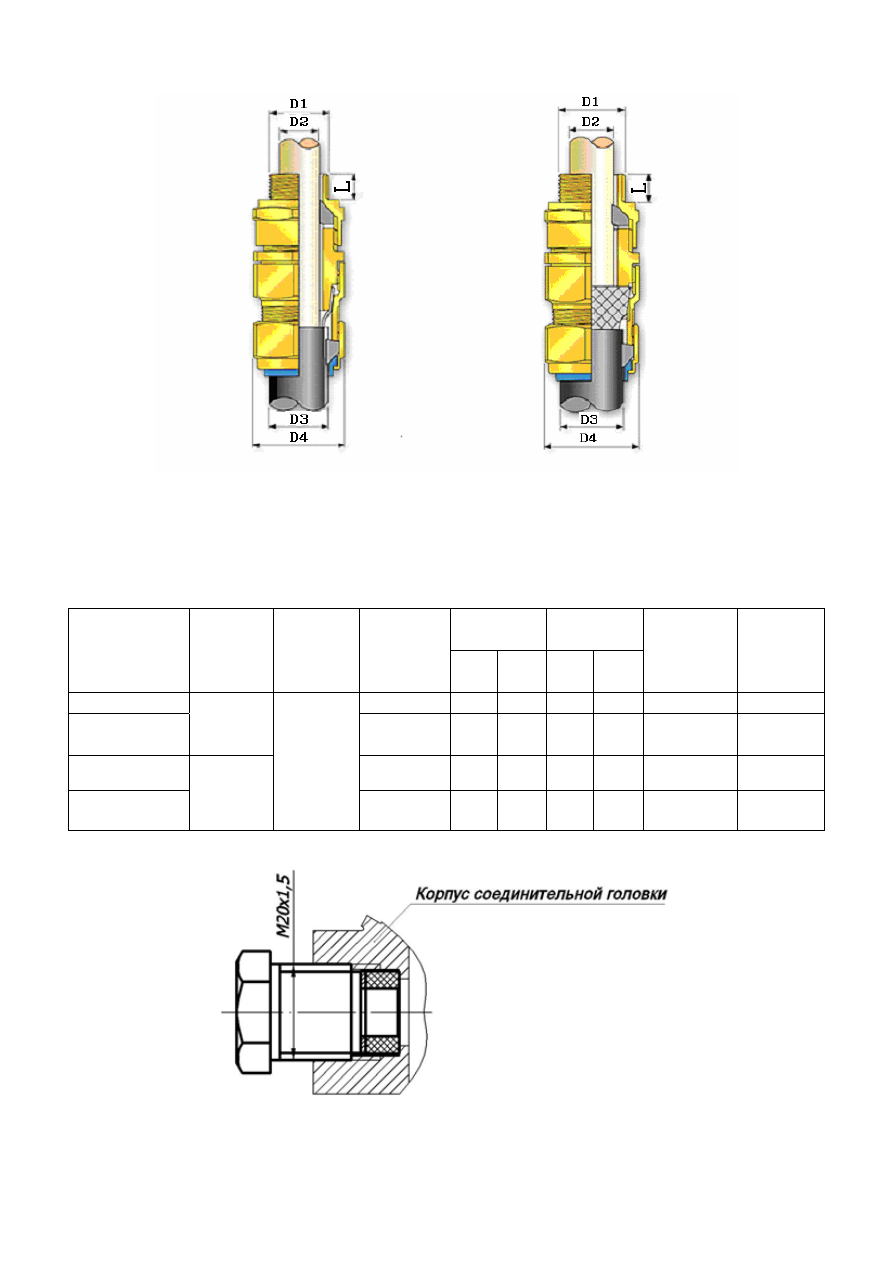

Рисунок Е.3

 -

Ввод кабельный для



Рисунок Е.4

 -

Ввод кабельный для



бронированного стальной проволокой



бронированного стальной лентой или



кабеля (К3, К4)









оплеткой кабеля (К5, К6)


Таблица Е.1 – Параметры кабельных вводов К3-К6

















В миллиметрах

Диаметр

D2

Диаметр

D3

Тип кабель-

ного ввода

Рисунок

Резьба

D1

Мин.

длина

резьбы

 L

min  max  min  max

Толщина

брони

Диаметр

D4

К3

15

3,1 8,6 6,0 13,4  0,90

24,4

К4

Е.3

10 6,1

10,0

9,5 15,9

От 0,90

до 1,25

26,6

К5

15

3,1 8,6 6,0 13,4  0,85

24,4

К6

Е.4

М20х1,5

10 6,1

10,0

9,5 15,9

0,85

26,6





Рисунок Е.5 - Сальниковый ввод (К)








51
