ПРИЛОЖЕНИЕ Л

(справочное)



Схемы подключения ПНП при определении основной погрешности



Rн=R0+R1
PV1, PV2–вольтметр цифровой
G–источник питания
ПНП–измерительный преобразователь
МС–мера сопротивления





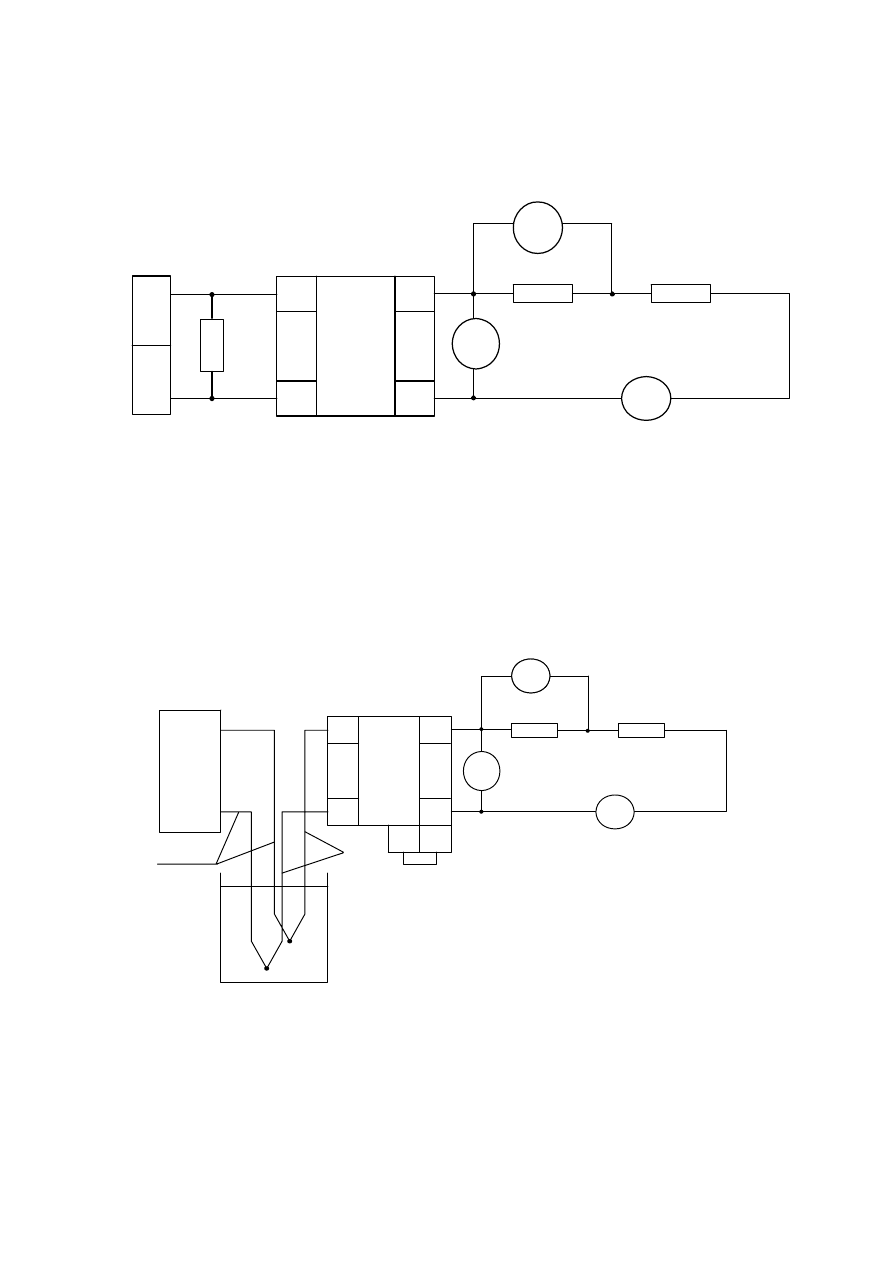

Рисунок Л.1–ПНП Метран–642, Метран–643 для работ с ТСМУ, ТСПУ



ПНП

_

1

2

R0

R1

+

-

G

PV1

КН

Тн

КП

 PV2

медные

провода

Х

S1

XS3

3

Х

S2

4

+

+

_





КН–компаратор напряжений
КП–компенсационные провода
Тн–термостат нулевой



Рисунок Л.2–ПНП Метран–642 для работы с ТХАУ

ПНП

+

_

4

R0

R1

+

G

 PV1

 PV2

XS3

XS2

3

1

2

МС

_

XS1






46

ПРИЛОЖЕНИЕ М

(справочное)



Схемы соединения термопреобразователей при определении основной

погрешности





PV1, PV2–вольтметр цифровой

R0–образцовая катушка сопротивлений

R1–магазин сопротивлений

К–конфигуратор Метран-671

ПК–персональный компьютер



Рисунок М.1–Метран-270МП(ПНП Метран–642, Метран–643)

(подключение конфигуратора Метран-671 и компьютера

только при необходимости регулировки и настройки ТП)



+

_

R0

R1

+

-

G

PV1

 PV2

ТП

XS3

1

2

К

ПК
