33

ПРИЛОЖЕНИЕ Б

(обязательное)

Габаритные размеры, масса, исполнения ТП



Рисунок Б.1–Исполнения
Метран-271МП-01
Метран-274МП-01
Метран-276МП-01
Метран-271МП-01-Ехia
Метран-274МП-01-Ехia
Метран-276МП-01-Ехia
Метран-276МП-17
Метран-276МП-17-Ехia

Рисунок Б.2–Исполнения
Метран-271МП-02
Метран-274МП-02
Метран-276МП-02
Метран-271МП-02-Ехia
Метран-274МП-02-Ехia
Метран-276МП-02-Ехia

Метран-276МП-18

Метран-276МП-18-Ехia

Рисунок Б.3– Исполнения
Метран-271МП-03
Метран-274МП-03
Метран-276МП-03
Метран-271МП-03-Ехia
Метран-274МП-03-Ехia
Метран-276МП-03-Ехia

Метран-276МП-19

Метран-276МП-19-Ехia




Таблица Б.1–Длина монтажной части и масса ТП


Масса, кг

Длина монтажной части, L, мм

Рисунок

60

80

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

Б.1 -

-

-

0,50

0,65

0,75

1,00

1,20

-

-

Б.2 0,52

0,65

0,83

1,25

1,60

Б.3 -

-

0,55

0,65

0,85

1,10

1,23

1,60

Примечание–Максимальная  длина  монтажной  части  ТП  Метран–274МП–03,  Метран–

274МП–03–Exia,  Метран–276МП–03,  Метран–276МП–03–Exia,  Метран–276МП–19,  Метран–
276МП–19–Exia–1000 мм..








34

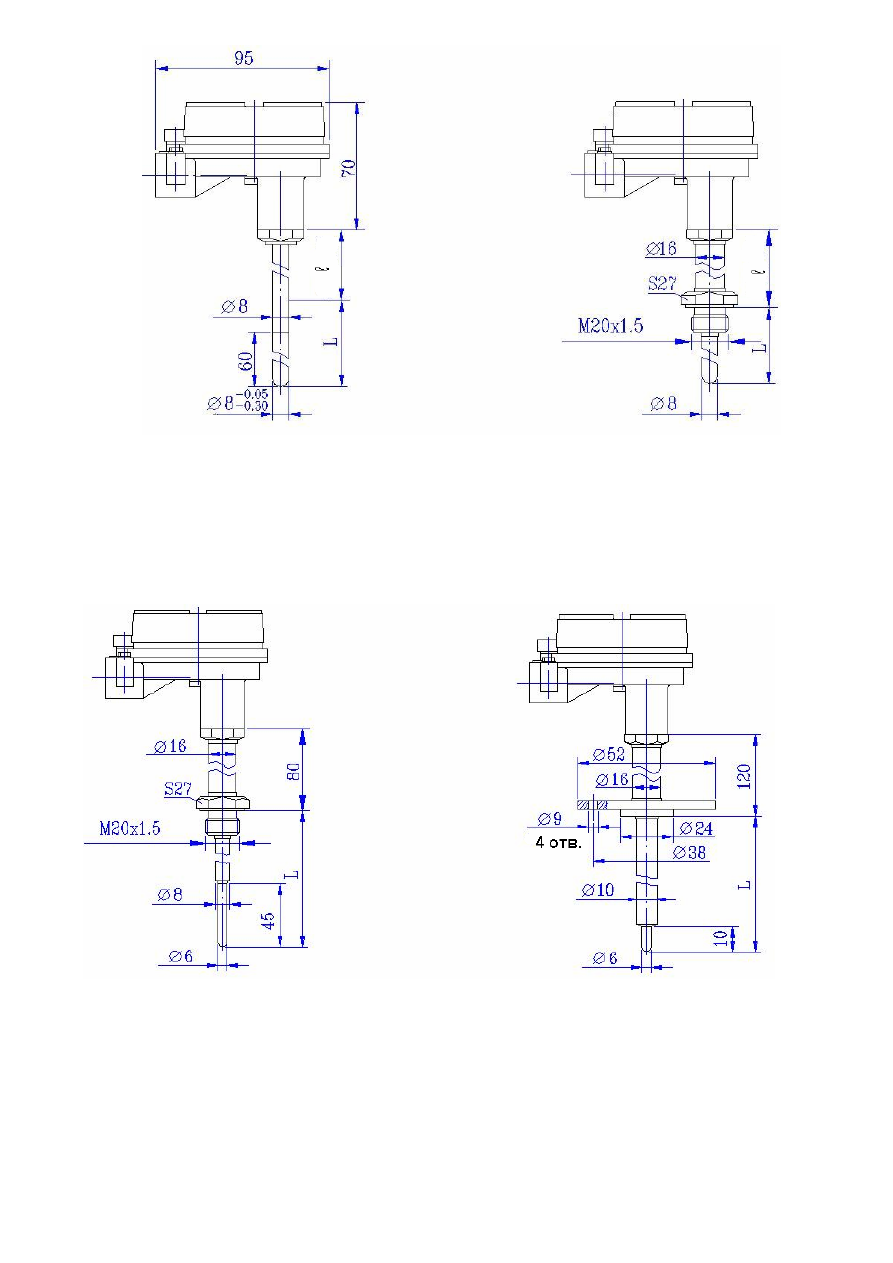

Рисунок Б.4 - Исполнения

Метран-271МП-04-Ехd
Метран-274МП-04-Ехd
Метран-276МП-04-Ехd
Метран-276МП-20-Ехd

Рисунок Б.5 - Исполнения

Метран-271МП-05-Ехd
Метран-274МП-05-Ехd
Метран-276МП-05-Ехd
Метран-276МП-21-Ехd



Рисунок Б.6 - Исполнения

Метран-274МП-06-Ехd
Метран-276МП-06-Ехd
Метран-276МП-22-Ехd

Рисунок Б.7 - Исполнения

Метран-271МП-07-Ехd












35

Примечания
1 ℓ=120 мм - для Метран-271МП-Exd по рисункам Б.4, Б.5;
   ℓ=80 мм – для Метран–274МП–Exd, Метран–276МП–Exd, Метран–276МП–20–Ех

d

,

Метран–276МП–21–Ех

d

по рисункам Б.4, Б.5.

2 Кабельные вводы не показаны, приведены в приложении Д.



Таблица Б.2–Длина монтажной части и масса ТП

Масса, кг

Длина монтажной части, L, мм

Рисунок

60

80

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

Б.4 -

-

-  0,85

0,92

1,20

1,35

Б.5 0,93

1,00  1,10

1,25

1,40

Б.6

- -  0,95

1,05

- - - - - -  -  -

Б.7 -

-

-

0,95  1,00

- - - - - -  -  -
















































36









Рисунок Б.8 – Исполнение





Рисунок Б.9 - Исполнение











Метран-271МП-12-Ехd     Метран-271МП-13-Ехd











Рисунок Б.10 – Исполнение

Рисунок Б.11 – Исполнение









Метран-271МП-14-Ехd   Метран-271МП-15-Ехd


    Т

аблица Б.3 Длина монтажной части и масса ТП



Масса, кг, не более

Длина монтажной части L, мм, не более



Рисунок

200 250 320 400 500 630 800 1000 1250 1600

2000

Б.8, Б.9, Б.10, Б.11 1,10

1,15

1,25  1,36
