29

ПРИЛОЖЕНИЕ А

Структурные схемы счетчиков тепла Метран-400

(Обязательное)

Условные обозначения

Подающий

трубопровод

Обратный

трубопровод

ТС

о

ДИ

о

ДИ

п

ТС

п

М300ПР

п

Тепловычислитель

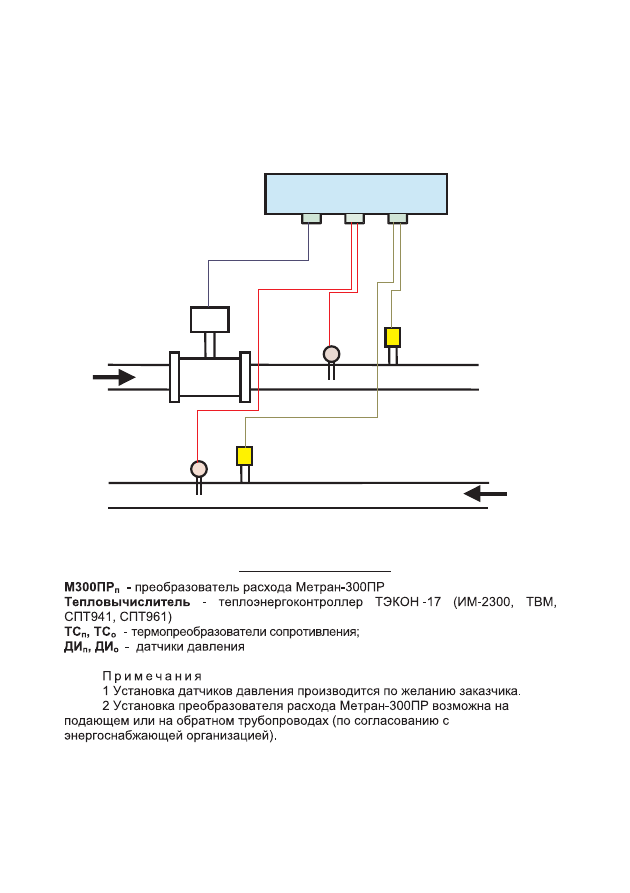

Рисунок А.1 - Счетчик исполнения 01

30

Условные обозначения

Подающий

трубопровод

Обратный

трубопровод

Тепловычислитель

ТС

о

ДИ

о

ДИ

п

ТС

п

М300ПР

п

М300ПР

о

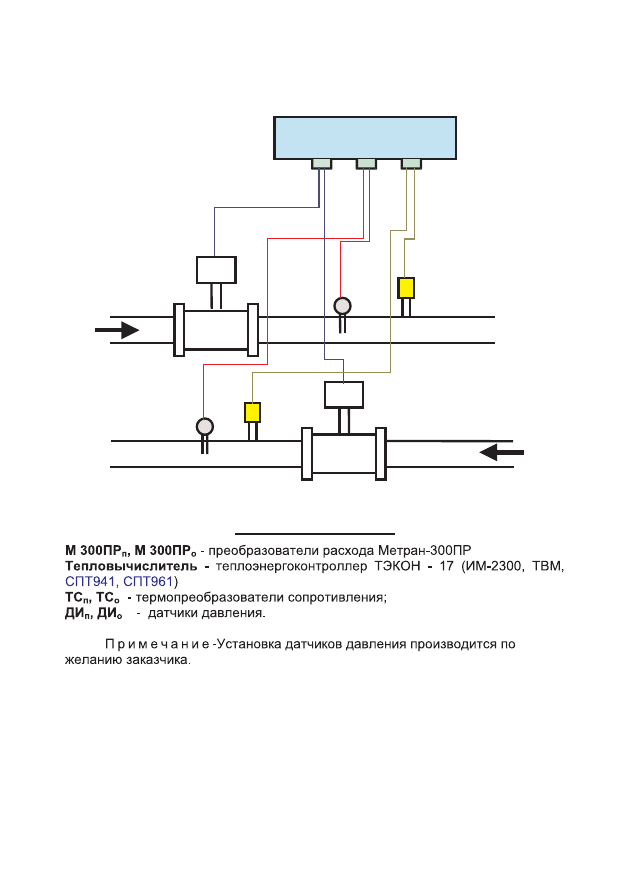

Рисунок А.2 - Счетчик исполнения 02

31

ТС

о

ДИ

о

ДИ

п

ТС

п

М300ПР

п

М300ПР

о

ТС

х

Условные обозначения

Подающий

трубопровод

Обратный

трубопровод

Подпиточный

трубопровод

Тепловычислитель

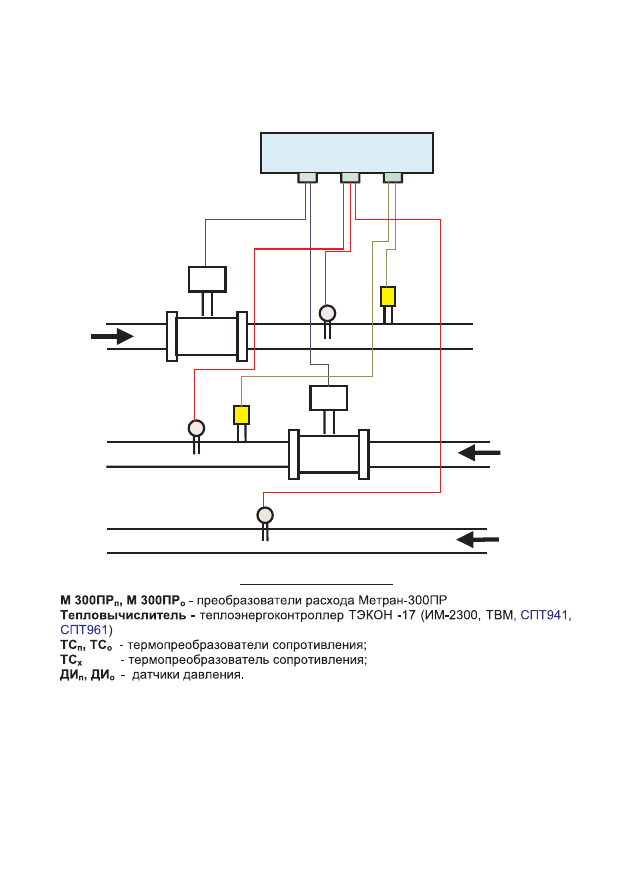

Рисунок А.3 - Счетчик исполнения 03

32

ПРИЛОЖЕНИЕ Б

Структура записи условного обозначения счетчика тепла Метран-400

(Обязательное)

Метран-400 - А - 03-100/80-1,6(42)/1,0(42)-100/80/60 ТУ 4218-035-12580824-97

III

I

VII

IV

V

VI

II

I

II

III

01

02

03

IV

V

VI

VII

Наименование счетчика тепла

Тип вычислителя:

теплоэнергоконтроллер ТЭКОН -17;

- тепловычислитель ТВМ;
- теплоэнергоконтроллер ИМ 2300;
- тепловычислитель СПТ 941;
- тепловычислитель СПТ 961

Исполнение счетчика в зависимости от типа системы теплоснабжения:

для учета тепловой энергии и массы теплоносителя с регистрацией его

параметров в закрытых системах водяного теплоснабжения с установкой
преобразователя расхода в подающем или обратном трубопроводах

- для учета тепловой энергии и массы теплоносителя с регистрацией его

параметров в закрытых системах водяного теплоснабжения с установкой
преобразователя расхода как в подающем, так и в обратном
трубопроводах

- для учета тепловой энергии и массы теплоносителя с регистрацией его

параметров в открытых системах водяного теплоснабжения

Диаметры условного прохода преобразователей расхода Метран-

300ПР, устанавливаемых на подающем / обратном трубопроводах
(выбираются из ряда

с учетом

расхода теплоносителя в соответствии с таблицей 2

Верхний предел измерения преобразователей давления

,

устанавливаемых на подающем / обратном трубопроводах; в скобках
указывается тип выходного сигнала первичного преобразователя
давления:
- унифицированный токовый сигнал

с датчика давления;

- унифицированный токовый сигнал

с датчика давления;

Фактические диаметры подающего / обратного / подпиточного

трубопроводов,

Обозначение нормативно-технического документа (технических

условий).

А

-

Б
В
Г
Д

25, 32, 50, 80, 100, 150, 200, 250, 300 мм

(МПа)

4-20 мА
0-5 мА

мм;

-

42
05
