ОПОРЫ ВАЛОВ И ОСЕЙ – ПОДШИПНИКИ

Валы и оси поддерживаются специальными деталями, которые являются опорами. Название "подшипник" происходит от слова "шип" (англ. shaft, нем. zappen, голл. shiffen – вал). Так раньше называли хвостовики и шейки вала, где, собственно говоря, подшипники и устанавливаются.

Назначение подшипника состоит в том, что он должен обеспечить надёжное и точное соединение вращающейся (вал, ось) детали и неподвижного корпуса. Следовательно, главная особенность работы подшипника – трение сопряжённых деталей.

По характеру трения подшипники разделяют на две большие группы:

• подшипники скольжения (трение скольжения);

• подшипники качения (трение качения).

ПОДШИПНИКИ СКОЛЬЖЕНИЯ

Основным элементом таких подшипников является вкладыш из антифрикционного материала или, по крайней мере, c антифрикционным покрытием. Вкладыш устанавливают (вкладывают) между валом и корпусом подшипника [43].

Трение скольжения безусловно больше трения качения, тем не менее, достоинства подшипников скольжения заключаются в многообразных областях использования:

• в разъёмных конструкциях (см. рисунок);

• при больших скоростях вращения (газодинамические подшипники в турбореактивных двигателях при n  10 000 об/мин);

• при необходимости точного центрирования осей;

• в машинах очень больших и очень малых габаритов;

• в воде и других агрессивных средах.

Недостатки таких подшипников – трение и потребность в дорогих антифрикционных материалах.

Кроме того, подшипники скольжения применяют во вспомогательных, тихоходных, малоответственных механизмах.

Характерные дефекты и поломки подшипников скольжения вызваны трением [41]:

• температурные дефекты (заедание и выплавление вкладыша);

• абразивный износ;

• усталостные разрушения вследствие пульсации нагрузок.

При всём многообразии и сложности конструктивных вариантов подшипниковых узлов скольжения принцип их устройства состоит в том, что между корпусом и валом устанавливается тонкостенная втулка из антифрикционного материала, как правило, бронзы или бронзовых сплавов, а для малонагруженных механизмов из пластмасс. Имеется успешный опыт эксплуатации в тепловозных дизелях М753 и М756 тонкостенных биметаллических вкладышей толщиной не более 4 мм, выполненных из стальной полосы и алюминиево-оловянного сплава АО 20-1.

Большинство радиальных подшипников имеет цилиндрический вкладыш, который, однако, может воспринимать и осевые нагрузки за счёт галтелей на валу и закругления кромок вкладыша. Подшипники с коническим вкладышем применяются редко, их используют при небольших нагрузках, когда необходимо систематически устранять ("отслеживать") зазор от износа подшипника для сохранения точности механизма.

Для правильной работы подшипников без износа поверхности цапфы и втулки должны быть разделены слоем смазки достаточной толщины. В зависимости от режима работы подшипника в нём может быть:

• жидкостное трение, когда рабочие поверхности вала и вкладыша разделены слоем масла, толщина которого больше суммы высот шероховатости поверхностей; при этом масло воспринимает внешнюю нагрузку, изолируя вал от вкладыша, предотвращая их износ. Сопротивление движению очень мало;

• полужидкостное трение, когда неровности вала и вкладыша могут касаться друг друга и в этих местах происходит их схватывание и отрыв частиц вкладыша. Такое трение приводит к абразивному износу даже без попадания пыли извне.

Обеспечение режима жидкостного трения является основным критерием расчёта большинства подшипников скольжения. При этом одновременно обеспечивается работоспособность по критериям износа и заедания.

Критерием прочности, а следовательно, и работоспособности подшипника скольжения являются контактные напряжения в зоне трения или, что, в принципе, то же самое – контактное давление. Расчётное контактное давление сравнивают с допускаемым p = N /(l d)  [p]. Здесь N – сила нормального давления вала на втулку (реакция опоры), l - рабочая длина втулки подшипника, d – диаметр цапфы вала.

Иногда удобнее сравнивать расчётное и допускаемое произведение давления на скорость скольжения. Скорость скольжения легко рассчитать, зная диаметр и частоту вращения вала.

Произведение давления на скорость скольжения характеризует тепловыделение и износ подшипника. Наиболее опасным является момент пуска механизма, т.к. в покое вал опускается ("ложится") на вкладыш и при начале движения неизбежно сухое трение.

ПОДШИПНИКИ КАЧЕНИЯ

Принцип их конструкции заключается в наличии между валом и корпусом группы одинаковых круглых тел, называемых телами качения [2,28].

Это могут быть или шарики, или ролики (короткие толстые либо длинные иглообразные), или конические ролики, или бочкообразные, или даже спиралевидные пружины. Обычно подшипник выполняется как самостоятельная сборочная единица, состоящая из наружного и внутреннего колец, между которыми и помещены тела качения.

Тела качения во избежание ненужного контакта друг с другом и равномерного распределения по окружности заключены в специальную кольцеобразную обойму – сепаратор (лат. Separatum – разделять).

В некоторых конструкциях, где приходится бороться за уменьшение радиальных габаритов, применяются т.н. "бескольцевые" подшипники, когда тела качения установлены непосредственно между валом и корпусом. Однако нетрудно догадаться, что такие конструкции требуют сложной, индивидуальной, а, следовательно, и дорогой сборки-разборки.

Достоинства подшипников качения:

• низкое трение, низкий нагрев;

• экономия смазки;

• высокий уровень стандартизации;

• экономия дорогих антифрикционных материалов.

Недостатки подшипников качения:

• высокие габариты (особенно радиальные) и вес;

• высокие требования к оптимизации выбора типоразмера;

• слабая виброзащита, более того, подшипники сами являются генераторами вибрации за счёт даже очень малой неизбежной разноразмерности тел качения.

Подшипники качения классифицируются по следующим основным признакам:

• форма тел качения;

• габариты (осевые и радиальные);

• точность выполнения размеров;

• направление воспринимаемых сил.

По форме тел качения подшипники делятся на:

• Шариковые (быстроходны, способны к самоустановке за счёт возможности некоторого отклонения оси вращения);

• Роликовые – конические, цилиндрические, игольчатые (более грузоподъёмны, но из-за точно фиксированного положения оси вращения не способны самоустанавливаться, кроме бочкообразных роликов).

По радиальным габаритам подшипники сгруппированы в семь серий:

По осевым габаритам подшипники сгруппированы в четыре серии:

По классам точности подшипники различают следующим образом:

• "0" – нормального класса;

• "6" – повышенной точности;

• "5" – высокой точности;

• "4" – особовысокой точности;

• "2" – сверхвысокой точности.

При выборе класса точности подшипника необходимо помнить о том, что "чем точнее, тем дороже".

По воспринимаемым силам все подшипники делятся на четыре группы. Вычислив радиальную F_r и осевую F_a реакции опор вала, конструктор может выбрать:

• Радиальные подшипники (если F_r << F_a), воспринимающие только радиальную нагрузку и незначительную осевую. Это цилиндрические роликовые (если F_a = 0) и радиальные шариковые подшипники.

• Радиально-упорные подшипники (если F_r > F_a), воспринимающие большую радиальную и меньшую осевую нагрузки. Это радиально-упорные шариковые и конические роликовые с малым углом конуса.

• Упорно-радиальные подшипники (если F_r < F_a), воспринимающие большую осевую и меньшую радиальную нагрузки. Это конические роликовые подшипники с большим углом конуса.

• Упорные подшипники, "подпятники" (если F_r << F_a), воспринимающие только осевую нагрузку. Это упорные шариковые и упорные роликовые подшипники. Они не могут центрировать вал и применяются только в сочетании с радиальными подшипниками.

Материалы подшипников качения назначаются с учётом высоких требований к твёрдости и износостойкости колец и тел качения.

Здесь используются шарикоподшипниковые высокоуглеродистые хромистые стали ШХ15 и ШХ15СГ, а также цементируемые легированные стали 18ХГТ и 20Х2Н4А.

Твёрдость колец и роликов обычно HRC 60  65, а у шариков немного больше – HRC 62  66, поскольку площадка контактного давления у шарика меньше. Сепараторы изготавливают из мягких углеродистых сталей либо из антифрикционных бронз для высокоскоростных подшипников. Широко внедряются сепараторы из дюралюминия, металлокерамики, текстолита, пластмасс.

Причины поломок и критерии расчёта подшипников

Главная особенность динамики подшипника – знакопеременные нагрузки.

Циклическое перекатывание тел качения может привести к появлению усталостной микротрещины. Постоянно прокатывающиеся тела качения вдавливают в эту микротрещину смазку. Пульсирующее давление смазки расширяет и расшатывает микротрещину, приводя к усталостному выкрашиванию и, в конце концов, к поломке кольца. Чаще всего ломается внутреннее кольцо, т.к. оно меньше наружного и там, следовательно, выше удельные нагрузки. Усталостное выкрашивание – основной вид выхода из строя подшипников качения.

В подшипниках также возможны статические и динамические перегрузки, разрушающие как кольца, так и тела качения.

Следовательно, при проектировании машины необходимо определить, во-первых, количество оборотов (циклов), которое гарантированно выдержит подшипник, а, во-вторых - максимально допустимую нагрузку, которую выдержит подшипник.

Вывод: работоспособность подшипника сохраняется при соблюдении двух критериев:

• Долговечность.

• Грузоподъёмность.

Расчёт номинальной долговечности подшипника

Номинальная долговечность это число циклов (или часов), которые подшипник должен проработать до появления первых признаков усталости. Существует эмпирическая (найденная из опыта) зависимость для определения номинальной долговечности L_n = ( C / P )^, [млн. оборотов],

где С – грузоподъёмность, Р – эквивалентная динамическая нагрузка,  = 0,3 для шариков,  = 0,33 для роликов.

Номинальную долговечность можно вычислить и в часах

L_h = (10⁶ / 60 n) L_n , [часов],

где n – частота вращения вала.

Эквивалентная динамическая нагрузка это такая постоянная нагрузка, при которой долговечность подшипника та же, что и при реальных условиях работы. Здесь для радиальных и радиально упорных подшипников подразумевается радиальная нагрузка, а для упорных и упорно-радиальных - центральная осевая нагрузка.

Эквивалентная динамическая нагрузка вычисляется по эмпирической формуле

P = ( V X F_r + Y F_a ) K_Б K_Т,

где F_r , F_a – радиальная и осевая реакции опор;

V – коэффициент вращения вектора нагрузки ( V = 1 если вращается внутреннее кольцо, V = 1,2 если вращается наружное кольцо)

X, Y – коэффициенты радиальной и осевой нагрузок, зависящие от типа подшипников, определяются по справочнику;

К_Б – коэффициент безопасности, учитывающий влияние динамических условий работы (К_Б = 1 для передач, К_Б = 1,8 для подвижного состава),

К_Т – коэффициент температурного режима (до 100^оС К_Т =1).

Грузоподъёмность это постоянная нагрузка, которую группа идентичных подшипников выдержит в течение одного миллиона оборотов. Здесь для радиальных и радиально упорных подшипников подразумевается радиальная нагрузка, а для упорных и упорно-радиальных - центральная осевая нагрузка. Если вал вращается медленнее одного оборота в минуту, то речь идёт о статической грузоподъёмности C₀, а если вращение быстрее одного оборота в минуту, то говорят о динамической грузоподъёмности C. Величина грузоподъёмности рассчитывается при проектировании подшипника, определяется на экспериментальной партии подшипников и заносится в каталог.

Методика выбора подшипников качения

Опытный проектировщик может назначать конкретный тип и размер подшипника, а затем делать проверочный расчёт. Однако здесь требуется большой конструкторский опыт, ибо в случае неудачного выбора может не выполниться условие прочности, тогда потребуется выбрать другой подшипник и повторить проверочный расчёт.

Во избежание многочисленных "проб и ошибок" можно предложить методику выбора подшипников, построенную по принципу проектировочного расчёта, когда известны нагрузки, задана требуемая долговечность, а в результате определяется конкретный типоразмер подшипника из каталога [31].

Методика выбора состоит из пяти этапов:

1. Вычисляется требуемая долговечность подшипника исходя из частоты вращения и заданного заказчиком срока службы машины.

2. По найденным ранее реакциям опор выбирается тип подшипника (радиальный, радиально-упорный, упорно-радиальный или упорный), из справочника находятся коэффициенты радиальной и осевой нагрузок Х, У.

3. Рассчитывается эквивалентная динамическая нагрузка.

4. Определяется требуемая грузоподъёмность C = P*L^(1/α).

5. По каталогу, исходя из требуемой грузоподъёмности, выбирается конкретный типоразмер ("номер") подшипника, причём должны выполняться два условия:

• грузоподъёмность по каталогу не менее требуемой;

• внутренний диаметр подшипника не менее диаметра вала.

Особенности проектирования подшипниковых узлов

Неточность монтажа, нагрев, деформации вала могут привести к заклиниванию вращающихся колёс, что, особенно в момент движения, чревато весьма неприятными последствиями. Предотвращение этого достигается различными мероприятиями [2, 14,24,25]:

Схемы установки подшипников

Применяют фиксированные и плавающие опоры. В фиксированных внутренние и наружные кольца неподвижны в осевом направлении. В плавающих внешнее кольцо может перемещаться в осевом направлении за счёт установки подшипника в специальном стакане с зазором. Плавающей обычно делают ту опору, где меньше радиальная нагрузка. При большом расстоянии между опорами (вал червяка) фиксированная опора для жёсткости имеет два подшипника. Для свободных температурных перемещений подходят радиальные роликоподшипники с цилиндрическими роликами и радиальные шарикоподшипники с незакреплёнными наружными кольцами.

Короткие валы при слабом нагреве можно устанавливать на подшипники враспор, когда один подшипник фиксирует осевое смещение вала в одну сторону, а другой – в другую. Схема с фиксацией подшипников враспор удобна в монтаже, но требует жёстких допусков на линейные размеры и опасна возможным защемлением тел качения при нагреве. При установке враспор для радиальных подшипников оставляют осевой зазор, а для радиально-упорных предусматривают осевую регулировку.

Крепление подшипников на валу и в корпусе

Для восприятия осевых нагрузок кольца подшипника закрепляют на валу и в корпусе.

Для закрепления внутренних колец на валу применяются различные средства:

• уступы вала (а);

• пружинные стопорные кольца (б,е);

• торцовые шайбы (в);

• упорные гайки (г,ж);

• конические разрезные втулки (д,з).

Для фиксации наружных колец применяют:

• уступы в корпусе и стакане (а);

• крышки (б);

• крышки и уступы (в,г);

• упорные борта (д);

• врезные крышки при разъёмных корпусах (е);

• пружинные кольца (ж,з).

Радиально-упорные подшипники требуют осевого регулирования, которое делается смещением наружного кольца:

• прокладками из металла (а);

• крепёжным винтом (б,г) при малых осевых силах;

• резьбовой крышкой или кольцом (в).

Жёсткость подшипников и их предварительный натяг

Деформации подшипников качения примерно равны деформациям валов. Поддержание высокой жёсткости подшипниковых узлов обеспечивает точность вращения системы. Максимальную жёсткость имеют точные роликоподшипники.

Жёсткость увеличивается предварительным натягом, суть которого в выборке зазоров и начальном сжатии тел качения. Это достигается взаимным осевым смещением колец посредством:

• затяжки резьбы (а);

• пружинами (б);

• установкой втулок (в);

• шлифовкой торцов колец (г).

Излишний преднатяг приводит к усилению износа сепаратора из-за набегания на него части тел качения и отставания другой части в связи с разными их диаметрами.

Уплотняющие устройства

Это специальные детали, выполненные из мягких упругих материалов (мягкие металлы, резина, пластмасса, войлок и т.п.), которые предотвращают вытекание смазки из подшипниковых узлов и попадание в них загрязнения.

По принципу действия уплотнения разделяются на:

• контактные манжетные, войлочные, с металлическими кольцами (а,б), применяются на низких и средних скоростях, дают плотный контакт подвижных и неподвижных деталей;

• щелевые и лабиринтные, препятствуют протеканию жидкостей и даже газа через каскад щелей и камер (в,г,д,е), так, типовая букса грузового вагона имеет четырёхкамерное лабиринтное уплотнение с зазором 0,8 мм;

• центробежные (ж,з);

• комбинированные.

Известны конструкции подшипников со встроенными уплотнениями.

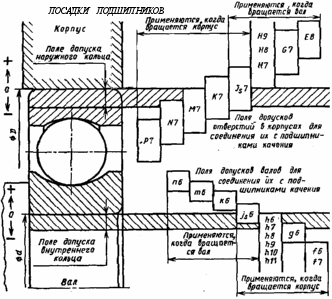

Посадки подшипников на вал и в корпус

При проектировании подшипниковых узлов принципиальное значение имеет сопряжение (посадка) внутренних колец с валом и наружных с корпусом [14]. Поскольку подшипники являются стандартными узлами, то валы и корпуса должны приспосабливаться к ним. Внутренние кольца сажают на вал по системе отверстия, а наружные в корпус по системе вала. При том, что поле допусков внутреннего кольца направлено не в тело, а к центру, посадки на вал получаются более плотными, чем обычно в системе отверстия.

В
зависимости от режима работы машины, чем больше нагрузка и сильнее толчки, тем более плотными должны быть посадки. Чем быстроходнее машина (меньше нагрузки, выше температуры), тем посадки должны быть свободнее.

Посадки роликоподшипников должны быть более плотными в связи с большими нагрузками. Посадки радиально-упорных подшипников плотнее, чем у радиальных, у которых посадочные натяги искажают зазоры. Посадки крупных подшипников из-за больших сил назначают плотнее, чем у средних и мелких. Рекомендации по выбору посадок по мере роста нагрузок в опорах можно сформулировать следующим образом:

• Допуски валов при вращающемся вале – j_s6; k6; m6; n6.

• Допуски валов при вращающемся корпусе – g6; h6.

• Допуски корпуса при вращающемся вале – H7; H6; J_s7; J_s6; K7.

• Допуски корпуса при вращающемся корпусе – K7; M7; N7; P7.

Монтаж и демонтаж подшипников

Нередко наблюдаются случаи, когда повреждения подшипников вызваны небрежным, безграмотным монтажём и демонтажём.

Подшипники со значительным натягом на валу следует монтировать нагретыми в масле или охлаждать вал сухим льдом. В остальных случаях подшипники можно напрессовывать на вал с помощью пресса.

Посадка подшипника ударами молотка через оправку из мягкого металла допустима только при малых натягах для мелких и средних подшипников. Демонтаж допускается только с помощью специальных съёмников.

Общий принцип: усилие прикладывается только к тому кольцу, которое установлено с натягом и не должно передаваться на тела качения.

Смазка подшипников качения

Применяется как для снижения трения, так и для повышения теплоотвода.

Пластичные (густые) смазки более легки в обслуживании, меньше расходуются, удобны в применении в труднодоступных местах, куда закладываются при сборке, заполняют и герметизируют зазоры [20]. Их недостаток в том, что в конструкции требуется предусматривать специальные полости. Эту полость первоначально заполняют на 2/3 объёма при n  1500 об/мин или на 1/2 объёма при n> 1500 об/мин. В дальнейшем обычно через каждые три месяца через специальные устройства (пресс-маслёнки) добавляют свежую смазку, а через год её меняют с предварительной разборкой и промывкой узла. При консистентной смазке необходимо применение щелевых, лабиринтных и центробежных уплотнений.

Ж
идкие смазки [14, 24, 25, 29, 38] применяются при более высоких температурах, когда густые плавятся и вытекают. Обеспечивают минимальные потери на трение. Обычный способ в случае нижнего расположения червяка – организация масляных ванн (например, картер двигателя и т.п.), в которых масло налито до уровня нижнего тела качения. В зубчатых передачах колёса погружают не более чем на высоту зуба, во избежание больших потерь на перемешивание масла. Уровень масла контролируется щупом-маслоуказателем, как, например, в двигателях легковых автомобилей.

Разбрызгивание масла внутри корпуса механизмов происходит с помощью специальных лопастей-крыльчаток либо зубчатых колёс и применяется для создания масляного тумана, который способствует выравниванию температуры и теплоотводу от механизма. Однако проектировщику не следует надеяться на то, что разбрызгиванием будут достаточно смазаны подшипники, находящиеся выше уровня масляной ванны.

КОНТРОЛЬНЫЕ ВОПРОСЫ

• Что является обязательным элементом в конструкции подшипников скольжения ?

• Какие поломки наблюдаются у подшипников скольжения ?

• Для чего в подшипниках качения применяется смазка ?

• Какие режимы трения возможны в подшипниках скольжения со смазкой ?

• Что считается критерием работоспособности подшипников качения ?

• В чём заключается принцип конструкции подшипников качения ?

• Какие тела качения применяются в подшипниках ?

• Для чего в подшипниках качения устанавливают сепаратор ?

• Каковы достоинства и недостатки подшипников качения ?

• По каким признакам классифицируются подшипники качения ?

• Какие типы подшипников назначаются в зависимости от действующих в опорах нагрузок ?

• Каковы причины поломок и критерии расчёта подшипников качения ?

• Что такое долговечность подшипника ?

• Что такое грузоподъёмность подшипника ?

• Что такое эквивалентная динамическая нагрузка на подшипник и как она определяется ?

• Как фиксируются внутреннее и наружное кольца подшипника качения ?

• Как и зачем регулируется жёсткость подшипника качения ?

• С какой целью применяются уплотнения в подшипниковых узлах ?

• Какие типы уплотнений применяют для подшипниковых узлов ?

• Какие посадки на вал и в корпус назначаются для подшипников качения ?

• Как выполняется монтаж и демонтаж подшипников качения ?

• Какие виды смазок применяются для подшипников качения ?
