1.         ВВЕДЕНИЕ

1.1.       Руководство по эксплуатации содержит сведения о конструкции, принципе действия, характеристиках регистратора многоканального технологического РМТ 69L (далее – РМТ 69L) и указания, необходимые для правильной и безопасной его эксплуатации.

2.         ОПИСАНИЕ И РАБОТА РЕГИСТРАТОРА РМТ 69L

2.1.       Назначение изделия

2.1.1.   РМТ 69L предназначен для измерения, регистрации и контроля температуры и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.

2.1.2.   РМТ 69L используется в различных технологических процессах промышленности и энергетике.

2.1.3.   РМТ 69L является микропроцессорным, аналого-цифровым показывающим и регистрирующим измерительным прибором, который конфигурируется по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клавиатуры, по последовательному интерфейсу или с MultiMediaCard (ММС-карты) с сохранением параметров конфигурации при отключении РМТ 69L от сети питания.

2.1.4.   РМТ 69L имеет 6 гальванически развязанных измерительных каналов, 4 гальванически развязанных канала дискретного входа, 6 дискретных выходов (электромеханических реле с нормально разомкнутыми контактами).

2.1.5.   Измерительные каналы РМТ 69L предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0…5, 0…20 или 4…20 мА, с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока от 0 до100 мВ и сопротивления постоянному току от 0 до 320 Ом.

2.1.5.1.   Зависимость измеряемой величины от входного сигнала РМТ 69L может быть линейная, с функцией усреднения (демпфирования), с функцией вычисления разности двух сигналов, а для входного унифицированного сигнала также и с функцией извлечения квадратного корня.

2.1.6.   РМТ 69L является экранным регистратором, на цветном мониторе которого отображаются результаты измерений в виде чисел, таблиц, графиков, гистограмм. Данные измерений, состояние реле, состояние дискретных входов, текущее время сохраняются в энергонезависимой памяти. Запись данных ведется в две разные области памяти – стандартную и быструю. В стандартную память (около 60 Мбайт) данные записываются с частотой, определяемой пользователем в меню установок РМТ 69L. В быструю память (около 4 Мбайт) измеренные данные записываются с максимальной скоростью опроса аналого-цифрового преобразователя (АЦП) 1 Гц. Время заполнения памяти при периоде сохранения 1 с, составляет 11,5 сут, при периоде сохранения 10 с, составляет 3,8 мес. Просмотр накопленных в РМТ 69L данных осуществляется с его лицевой панели, а также с персонального компьютера через ММС-карту или через последовательный интерфейс.

2.1.7.   РМТ 69L осуществляет функцию сигнализации и автоматического регулирования контролируемых параметров

          Количество уставок в каждом канале - 2.

          Процедура изменения уставок защищена от несанкционированного доступа паролем.

          Исполнительные реле каналов сигнализации обеспечивают коммутацию:

·     переменного тока сетевой частоты:

          - при напряжении       250 В   до    5 А   на активную нагрузку,

          - при напряжении       250 В   до    2 А   на индуктивную нагрузку (cos³0,4);

·     постоянного тока:

          - при напряжении   250 В    до  0,1 А на активную и индуктивную нагрузки,

          - при напряжении     30 В    до     2 А на активную и индуктивную нагрузки.

2.1.8.   РМТ 69L имеет общепромышленное исполнение:

·     с модулем питания 24 В;

·     с модулем питания 36 В;

·     без модуля питания.

2.1.9.   В соответствии с ГОСТ 25804.1-83:

·     по характеру применения РМТ 69L относятся к категории Б – аппаратура непрерывного применения;

·     по числу уровней качества функционирования РМТ 69L относятся к виду I – аппаратура, имеющая два уровня качества функционирования – номинальный уровень и отказ.

2.1.10.  Конструкция РМТ 69L обеспечивает установку его в щите.

2.1.11.  В соответствии с ГОСТ 14254-96 степень защиты от попадания внутрь РМТ 69L твердых тел, пыли и воды:

·     передней панели     IP54;

·     корпуса                     IP20.

2.1.12.  По устойчивости к климатическим воздействиям при эксплуатации РМТ 69L соответствует в зависимости от исполнения:

·     группе исполнения 3 по ГОСТ 22261-94 при температуре окружающего воздуха

             от 0 до плюс 40 °С (код климатического исполнения t0040);

·     группе исполнения 4 по ГОСТ 22261-94  при температуре окружающего воздуха

              от минус 10 до плюс 50 °С (код климатического исполнения t1050);

·     группе исполнения 5 по ГОСТ 22261-94 при температуре окружающего воздуха

              от минус 20 до плюс 50 °С (код климатического исполнения t2050);

2.1.13.  По устойчивости к механическим воздействиям при эксплуатации РМТ 69L относится к группе исполнения М6 согласно ГОСТ 17516.1-90.

2.1.14.  По устойчивости к электромагнитным помехам РМТ 69L согласно ГОСТ Р 50746-2000 соответствует в зависимости от исполнения:

·     группе исполнения II, критерий качества функционирования А

              (индекс заказа II);

·     группе исполнения III, критерий качества функционирования В,

              группе исполнения II и критерию качества функционирования А

              (индекс заказа III).

2.2.       Технические характеристики

2.2.1.   Диапазоны измерений, входные параметры и пределы допускаемых основных приведенных погрешностей измеряемых величин относительно НСХ с учетом конфигураций измерительных каналов РМТ 69L приведены в таблицах 2.1 и  2.2.

Таблица 2.1

2.2.2.   Пределы допускаемой основной  приведенной погрешности графического представления измерительной информации не более ±0,5 %.

Таблица 2.2

2.2.3.   Время установления рабочего режима не более:

·     30 мин при температуре окружающего воздуха от минус 10 до плюс 50 °С;

·     90 мин при температуре окружающего воздуха от минус 20 до минус 10 °С.

2.2.4.   Предел допускаемой вариации показаний РМТ 69L не превышают 0,25 предела допускаемой основной погрешности*.

2.2.5.   Предел допускаемой дополнительной погрешности РМТ 69L, вызванной изменением температуры окружающего воздуха от нормальной (20±5) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, не превышает 0,5 предела допускаемой основной погрешности.

2.2.6.   Предел допускаемой дополнительной погрешности РМТ 69L для конфигурации с ТП, вызванной изменением температуры их свободных концов в диапазоне рабочих температур, не превышает 1 °С.

2.2.7.   Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального (220 В) в пределах (130¼249) В, не превышает 0,2 предела допускаемой основной погрешности.

*  Пределы допускаемой вариации показаний РМТ 69L (для индекса заказа А) не превышают

0,5 предела допускаемой основной  погрешности для входных сигналов:

 -  от ТП типа ТПР ПР(В) (в поддиапазоне температур от плюс 300 до плюс 400 °С),

 -  от ТП типа ТПП ПП(S) (в поддиапазоне температур от 0 до плюс 100 °С).

2.2.8.   Предел допускаемой дополнительной погрешности РМТ 69L, вызванной воздействием постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью до 300 А/м не более 0,2 предела допускаемой основной погрешности.

2.2.9.   Предел допускаемой дополнительной погрешности РМТ 69L, вызванной влиянием напряжения поперечной помехи переменного тока с эффективным значением, равным 50 % максимального значения электрического входного сигнала РМТ 69L, действующего между входными измерительными зажимами последовательно с полезным сигналом и имеющего любой фазовый угол, не превышает 0,2 предела допускаемой основной погрешности.

2.2.10.  Предел допускаемой дополнительной погрешности РМТ 69L, вызванной влиянием напряжения продольной помехи постоянного или переменного тока с эффективным значением, равным 100 % максимального значения электрического входного сигнала РМТ 69L, действующего между любым измерительным зажимом и заземленным корпусом и имеющего любой фазовый угол, не превышает 0,2 предела допускаемой основной погрешности.

2.2.11.  Область задания уставок соответствует диапазону измерений.

2.2.12.  Предел допускаемой основной погрешности срабатывания сигнализации не превышает предела основной погрешности измеряемых величин.

2.2.13.  Предел допускаемой дополнительной погрешности срабатывания сигнализации, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С изменения температуры, не превышает 0,5 предела допускаемой основной погрешности срабатывания сигнализации.

2.2.14.  Предел допускаемой дополнительной погрешности срабатывания сигнализации, вызванной изменением напряжения питания от номинального до любого в пределах рабочих условий применения, не превышает 0,2 предела допускаемой основной погрешности срабатывания сигнализации.

2.2.15.  Питание РМТ 69L осуществляется от сети переменного тока с частотой                (50±1) Гц и напряжением () В.

2.2.15.1. Выходные характеристики встроенных стабилизаторов напряжения для питания измерительных преобразователей:

          -  напряжение холостого хода                                             (24,5±0,48) В  или  (36,5±0,72) В;

          - напряжение при токе нагрузки 22 мА не менее                (24±0,48) В  или     (36±0,72) В;

          -  ток короткого замыкания не более                                                                               30 мА.

2.2.16.  Мощность, потребляемая от сети переменного тока при номинальном напряжении сети, не превышает 30 В·А.

2.2.17.  Электрическая прочность изоляции

2.2.17.1. Изоляция электрических цепей питания и электрических цепей сигнализации относительно корпуса (винта защитного заземления) в зависимости от условий испытаний выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

          - 1500 В при температуре окружающего воздуха (20±5) °С и относительной влажности от                  30 до 80 %;

          - 900 В при относительной влажности (90±3) % и температуре окружающего воздуха              (25±3) °С.

2.2.17.2. Изоляция электрических цепей питания и электрических цепей сигнализации относительно цепей дискретных входов, входных и интерфейсных электрических цепей в зависимости от условий испытаний выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

          - 1500 В при температуре окружающего воздуха (20±5) °С и относительной влажности от                  30 до 80 %;

          - 900 В при относительной влажности (90±3) % и температуре окружающего воздуха              (25±3) °С.

2.2.17.3. Изоляция электрических цепей дискретных входов и интерфейсных электрических цепей относительно входных электрических цепей, в зависимости от условий испытаний, выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

          - 500 В при температуре окружающего воздуха (20±5) °С и относительной влажности от                    30 до 80 %;

          - 300 В при относительной влажности (90±3) % и температуре окружающего воздуха              (25±3) °С.

2.2.17.4. Изоляция цепей дискретных входов и интерфейсных электрических цепей между собой в зависимости от условий испытаний выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

          - 500 В при температуре окружающего воздуха (20±5) °С и относительной влажности от                    30 до 80 %;

          - 300 В при относительной влажности (90±3) % и температуре окружающего воздуха              (25±3) °С.

2.2.17.5. Изоляция цепей дискретных входов, входных и интерфейсных электрических цепей относительно корпуса (винта защитного заземления), в зависимости от условий испытаний, выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

          - 500 В при температуре окружающего воздуха (20±5) °С и относительной влажности от                    30 до 80 %;

          - 300 В при относительной влажности (90±3) % и температуре окружающего воздуха              (25±3) °С.

2.2.18.  Электрическое сопротивление изоляции токоведущих цепей РМТ 69L относительно корпуса не менее:

          - 20 МОм при температуре окружающего воздуха (20±5) °С и относительной влажности от                30 до 80 %:

          - 5 МОм при температуре окружающего воздуха (50±3) °С [или плюс 60 °С] и относитель                  ной влажности от 30 до 80 %;

          - 1 МОм при относительной влажности (90±3) % и температуре окружающего воздуха                     (25±3) °С.

2.2.19.  Скорость графопостроения текущих результатов измерений выбирается из ряда: 10, 20, 60, 120, 240 мм/ч; 10, 20, 60, 120, 240 мм/мин.

2.2.20.  Габаритные размеры, мм, не более:

          передняя панель           144х144;

          монтажная глубина             220;

          вырез в щите                 139х139.

          Размеры экрана, мм:      100,6х76,6.

2.2.21.  Масса, кг, не более  1,7.

2.2.22.    РМТ 69L устойчив к воздействию температуры окружающего воздуха от 0 до плюс 40 °С, от минус 10 до плюс 50 °С, от минус 20 до плюс 50 °С в соответствии с климатическим исполнением, указанным в п. 2.1.12.

2.2.22.1. РМТ 69L прочен  к воздействию температуры окружающего воздуха от минус 25 до плюс 50 °С.

2.2.23.  РМТ 69L устойчив и прочен к воздействию влажности до 90 % при температуре 25 °С и до 95 % при температуре 30 °С соответственно.

2.2.24.  РМТ 69L устойчив и прочен к воздействию синусоидальной вибрации в диапазоне частот от 1 до 100 Гц при амплитуде виброускорения 20 м/с².

2.2.25.  РМТ 69L не имеет конструктивных элементов и узлов с резонансными частотами от 5 до 25 Гц.

2.2.26.  РМТ 69L устойчив и прочен к воздействию механических ударов одиночного действия с пиковым ударным ускорением  20 м/с², длительностью ударного импульса от 2 до 20 мс и общим количеством ударов 30.

2.2.27.  РМТ 69L устойчив и прочен к воздействию механических ударов многократного действия с пиковым ударным ускорением 30 м/с², с предпочтительной длительностью действия ударного ускорения 10 мс (допускаемая длительность - от 2 до 20 мс) и количеством ударов в каждом направлении 20.

2.2.28.  РМТ 69L прочен к воздействию ударной тряски с числом ударов в минуту 80, средним квадратическим значением ускорения 98 м/с² и продолжительностью воздействия 1 ч.

2.2.29.  РМТ 69L прочен при сейсмических воздействиях, эквивалентных воздействию вибрации с параметрами, указанными в таблице 2.3.

Таблица 2.3

2.2.30.  Требования по обеспечению электромагнитной совместимости и помехозащищенности

2.2.30.1. По устойчивости к электромагнитным помехам РМТ 69L согласно ГОСТ Р 50746-2000 соответствует в зависимости от исполнения:

·     группе исполнения II, критерий качества функционирования А

              (индекс заказа II);

·     группе исполнения III, критерий качества функционирования В,

              группе исполнения II и критерию качества функционирования А

             (индекс заказа III).

2.2.30.2. РМТ 69L нормально функционирует и не создает помех в условиях совместной работы с аппаратурой систем элементов, для которых он предназначен, а также с аппаратурой другого назначения, которая может быть использована совместно с данными РМТ 69L в типовой помеховой ситуации.

2.3.       Устройство и работа РМТ 69L

2.3.1.   Общий вид РМТ 69L

          Основные конструктивные и управляющие элементы прибора, а также разъемы, доступные пользователю, расположены на лицевой и задней панелях прибора.

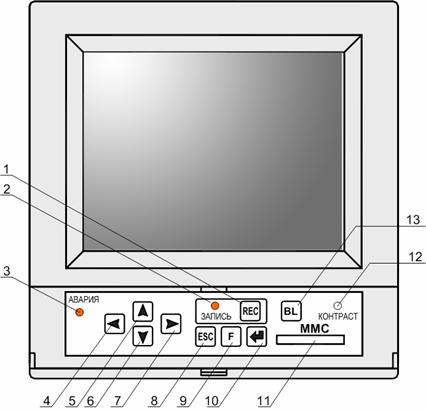

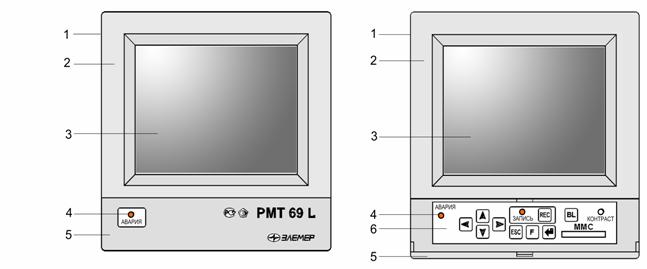

          На рисунке 2.1 представлен общий вид прибора спереди в двух вариантах: с закрытой (рисунок слева) и с открытой откидной декоративной панелью.

Вид РМТ 69L спереди

Рисунок 2.1

Обозначения к рисунку 2.1:

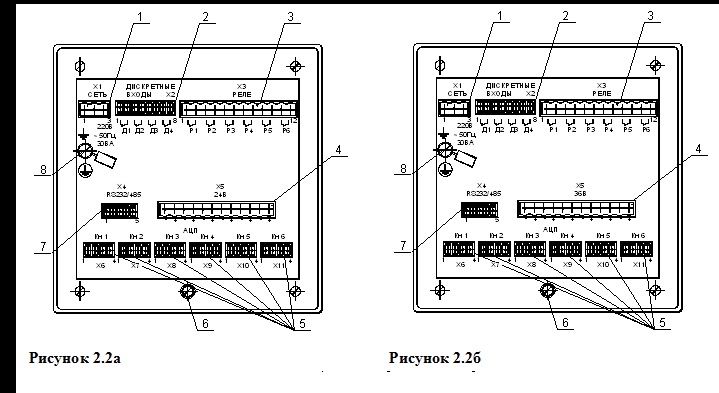

          На рисунках 2.2а-2.2в представлен вид задней панели РМТ 69L для трех вариантов конструктивного исполнения соответственно: с модулями питания 24 В, 36 В и без модулей питания.

Задняя панель РМТ 69L.

Варианты конструктивного исполнения с модулем питания 24, 36 В, без модуля питания

Рисунок 2.2а                                                                   Рисунок 2.2б

Рисунок 2.2в

Обозначения к рисункам 2.2:

1 – клеммная колодка для подключения питания;

2 – клеммная колодка дискретных входов для подключения 4-х внешних замыкающих контактов;

3 – клеммная колодка для подключения шести релейных выходов;

4 – клеммная колодка 6 –ти канального источника питания +24 В или + 36 В;

5 – шесть клеммных колодок Кн1-Кн6 для подключения первичных преобразователей;

6 – место для пломбирования;

7 – клеммная колодка интерфейса RS 232/ RS 485;

8 – винт защитного заземления.

2.3.2.   Основные модули РМТ 69L

          РМТ 69L состоит из следующих основных модулей, расположенных внутри корпуса:

          1 – модуль импульсного блока питания;

          2 – модуль шестиканального АЦП (каналы АЦП гальванически развязаны);

          3 – модуль реле и дискретных входов;

          4 – модуль индикации с цветным жидкокристаллическим дисплеем;

          5 – приемник ММС-карты;

          6 – системный модуль;

          7 – модуль питания 24 В или 36 В с узлом интерфейса RS 232/485.

2.3.2.1.   Импульсный блок питания преобразует сетевое напряжение в постоянные стабилизированные напряжения для питания модулей индикации, АЦП, реле и дискретных входов. Кнопка выключения питания не предусмотрена, так как РМТ 69L предназначен для работы в непрерывном режиме.

2.3.2.2.   Модуль шестиканального АЦП предназначен для преобразования входных аналоговых сигналов в цифровой код, пересчета кода в физическую величину в соответствии с выбранным типом датчика и единицей измерения, передачи измеренных величин в системный модуль по командам запроса данных.

2.3.2.3.   Модуль реле и дискретных входов управляет включением/ выключением реле по командам от системного модуля, опрашивает состояние дискретных входов и передает полученную информацию в системный модуль.

2.3.2.4.   Модуль индикации состоит из цветного жидкокристаллического дисплея, одиночных светодиодных индикаторов, панели управления с кнопочной клавиатурой. Жидкокристаллический дисплей имеет размер по диагонали 4,7” и разрешение 320х240 пикселей (точек). На дисплее отображается служебная информация о режимах работы РМТ 69L, измеренные данные, содержимое архива измеренных данных.

2.3.2.5.   Приемник ММС-карты обеспечивает связь между системным модулем и ММС-картой.

2.3.2.6.   Системный модуль является главным управляющим устройством РМТ 69L. В его состав входят микроконтроллер, оперативное запоминающее устройство, таймер реального времени, перепрограммируемое электрически стираемое устройство хранения служебной информации, флэш-память измеряемых данных объемом 64 Мб, контроллер цветного жидкокристаллического дисплея, линейные стабилизаторы питания, преобразователь RS 485.

          Системный модуль выполняет следующие основные функции:

·     анализ результатов текущих измерений в режиме реального времени;

·     управление процессами взаимодействия между устройствами РМТ 69L;

·     обмен данными с внешним персональным компьютером;

·     запись измеренных данных во флэш-память;

·     вывод служебной информации и результатов измерений на жидкокристаллический дисплей;

·     перезапись на ММС-карту накопленной во флэш-памяти информации для переноса и просмотра данных на персональном компьютере;

·     конфигурирование РМТ 69L с ММС-карты, через СОМ-порт или с помощью кнопок, расположенных на панели управления прибора (см. п. 2.3.4);

·     вывод на одиночные светодиодные индикаторы информации о состояниях режима записи в архив и виртуального реле «АВАРИЯ».

2.3.2.7.   Модуль питания 24 В или 36 В предназначен для питания внешних измерительных преобразователей. Он формирует вспомогательные источники напряжения 24 В или 36 В для каждого из шести каналов, которые имеют гальваническую связь между собой с общим минусом. Каждый канал защищен самовосстанавливающимся предохранителем.

          Узел интерфейса в составе модуля питания предназначен для связи с ЭВМ и обеспечивает двусторонний обмен данными с внешними устройствами через стандартные интерфейсы RS 232 или RS 485. Подключение РМТ 69L к компьютеру осуществляется по схемам, приведенным в приложении Б.

2.3.2.8.   РМТ 69L имеет по две независимые уставки на каждый измерительный канал, которые могут быть как верхними, так и нижними, и могут быть связаны с любым исполнительным реле. Исполнительные реле работают в соответствии с внутренней таблицей связей каналов и реле, которая может редактироваться пользователем (см. п. 2.7.3 «Связи каналов и реле»).

2.3.3.   Общие принципы работы РМТ 69L

          Работа РМТ 69L происходит в циклическом режиме с частотой 1Гц. За 1 цикл работы РМТ 69L производит одно измерение сигналов в шести аналоговых и четырех дискретных входных каналах. Полученные результаты анализируются системным модулем и в зависимости от внутренних настроек прибора:

·     результаты текущего измерения могут быть отображены на дисплее РМТ 69L в виде графика, гистограммы или таблицы в режиме отображения текущих значений (см. п. 2.4.1);

·     результаты текущего измерения могут быть записаны в основной архив РМТ 69L (см. п. 2.4.3);

·     для каждого из семи реле (6 штатных и одно виртуальное реле «АВАРИЯ») может быть сформирована команда на его включение/ выключение (см. п.п. 2.7.3, 2.7.4), которая может быть выполнена сразу, с задержкой на несколько циклов, или отменена (см. п. 2.7.5).

2.3.4.   Элементы управления РМТ 69L

          На лицевой панели РМТ 69L под откидной декоративной панелью расположена панель управления с кнопками, позволяющими управлять режимами прибора и производить необходимые настройки (см. п. 2.6.2. «Навигация по меню»).

Элементы управления РМТ 69L

Рисунок 2.3

Обозначения к рисунку 2.3:

1 – «REC» кнопка включения/ выключения записи в архив;

2 – единичный индикатор включения режима записи в архив;

3 – единичный индикатор «АВАРИЯ»;

4, 5, 6, 7 – кнопки влево «◄», вверх «▲», вниз «▼», вправо «►»;

8 – кнопка входа и возврата из меню «ESC»;

9 – кнопка вызова специальных функций «F»;

10 – кнопка ввода «    »;

11 – приемник ММС-карты;

12 – резистор регулировки контрастности дисплея;

13 – кнопка включения / выключения подсветки дисплея.

содержание   ..  1  2  3  4  5  6    ..
