11.24 Дефектоскоп УДС2-РДМ-22. Просмотр дефектограмм сплошного контроля рельсов на экране дефектоскопа

11.24.1 Выбор протокола контроля для просмотра

При выведенной экранной форме индикации любого одноканального режима при нажатии клавиши РЕГ на экран выводится список протоколов, сохраненных в регистраторе. Перемещение курсора по списку протоколов осуществляется вращением ручки энкодера на правой боковой стенке корпуса электронного блока, вывод дефектограммы выбранного протокола производится при нажатии на ручку энкодера на правой боковой стенке корпуса электронного блока или на клавишу F1.

При установленной экранной форме многоканального режима с мнемосхемой при нажатии на клавишу РЕГ автоматически выполняются следующие действия:

- открывается последний сохраненный протокол контроля;

- выбирается та же нить, которая была выбрана в мнемосхеме клавишами Л и П;

- на экране дефектоскопа в формате развертки типа Б отображается дефектограмма последних 2,6 метров пути, записанная в открытом протоколе по всем каналам прозвучивания в выбранной нити пути.

11.24.2. Просмотр дефектограмм протоколов контроля.

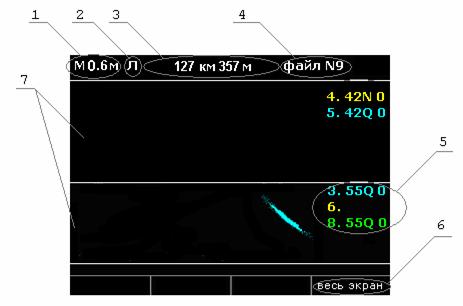

В верхней части экрана (рис. 27) отображается информационная строка для выводимого на экран кадра дефектограммы.

1 – установленный масштаб по оси Х (в данном случае 0,6 м на экран);

2 – выбранная нить (в данном случае - левая);

3 – путейская координата средней (по оси Х) части дефектограммы;

4 – порядковый номер файла в архиве протоколов;

5 – информация о представленных на дорожке дефектограммах каналов прозвучивания с указанием номера канала согласно схеме прозвучивания

(в данном случае на второй дорожке сгруппированы дефектограммы каналов 3,6 и 8; дефектограмма канала 6 - выключена);

6 – информация весь экран, устанавливаемая клавишей F4 функционального меню;

7 – дорожки дефектограмм (в данном случае представлены две дорожки).

Рис. 27 Экран дефектоскопа при просмотре дефектограмм протокола контроля

На экран дефектоскопа выводится дефектограмма контроля только одной нити пути (правой или левой), выбираемой клавишами Л и П.

Дефектограммы каналов прозвучивания, работающих с резонаторами, имеющими одинаковые углы ввода, собраны по оси Y на отдельные дорожки. Распределение дефектограмм каналов по дорожкам следующее:

- на первой сверху дорожке воспроизводится дефектограмма канала прозвучивания резонатора РП РС;

- на второй сверху дорожке воспроизводятся дефектограммы каналов прозвучивания резонаторов РП 42;

- на третьей сверху дорожке воспроизводятся дефектограммы каналов прозвучивания резонаторов РП 70;

- на нижней дорожке воспроизводятся дефектограммы каналов прозвучивания резонаторов РП 55.

Дефектограмма канала с резонатором РП РС отображается красным цветом. Дефектограммы каналов с наезжающими резонаторами РП 70, РП 42 и РП 55 отображаются желтым цветом, с отъезжающими – синим или зеленым. Места наложения дефектограмм из разных каналов на одной дорожке отображаются красным цветом.

Для облегчения просмотра мест наложения дефектограмм разных каналов предусмотрена возможность выборочного отключения вывода на экран дефектограмм отдельных каналов. Для этого необходимо кратковременно нажать на клавишу с номером соответствующего канала. Повторное кратковременное нажатие этой же клавиши опять выводит на экран дефектограмму указанного канала. Длительное нажатие (более 2 секунд) на клавишу с номером соответствующего канала оставляет на экране только дефектограмму указанного канала, а дефектограммы всех остальных каналов выключаются.

Вывод на экран дефектограммы желаемой нити пути осуществляется кратковременным нажатием на клавиши Л или П. Длительное нажатие на клавишу Л или П приводит как к выбору нити, так и выводу на экран дефектограмм всех каналов выбранной нити пути.

Перемещение просматриваемого участка пути на экране осуществляется вращением ручки энкодера на правой боковой стенке корпуса электронного блока с дискретностью перемещения на 1/3 экрана. Значения путейской координаты для средней части выводимого на экран фрагмента протокола контроля указываются в верхней части экрана.

Изменение масштаба дефектограмм по оси Х осуществляется вращением ручки энкодера на левой боковой стенке корпуса электронного блока. Можно установить следующие значения масштабов: 0.32м (1:1), 0.64м (1:2), 1.6м (1:5), 2.6 (1:8), 3.2м (1:10), 6.4м (1:20), 16м (1:50), 32м (1:100).

Нажатием на клавишу F4 (весь экран) можно убрать с экрана всю дополнительную информацию и оставить только дефектограммы на весь размер экрана.

Нажатие на клавишу F3 (Маркер) приводит к переходу в режим маркерных измерений.

Изменение значения порогового уровня отображения дефектограмм осуществляется вращением ручки энкодера на левой боковой стороне электронного блока при удержании ручки энкодера в нажатом положении. Установленное значение порогового уровня отображения дефектограмм указывается цифрой, расположенной за буквенно-цифровым обозначением канала и равной соотношению в децибелах между пороговым уровнем отображения дефектограмм и пороговым уровнем индикации, установленным оператором при проведении контроля с записью дефектограмм. Возможна установка следующих значений порогового уровня: минус 6, минус 3, 0, 1, 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16 дБ.
