РЕЛЕ СКОРОСТИ ТИПА 2РС ДЛЯ ЦЕПНЫХ ТРАНСПОРТЕРОВ* |
|
Описание Реле (рис. 93) предназначено для коммутации электрических цепей автоматики цепных транспортеров при достижении частоты вращения в диапазоне 0,2 ... 20 об/мин и при остановке. Применяется в высокопроизводительном мельничном оборудовании. Реле моноблочного исполнения снабжено
пружинной полумуфтой для соединения с валом объекта. Литая
конструкция реле обеспечивает водозащи-щенное исполнение. В
зависимости от максимальной коммутируемой мощности реле имеет
два исполнения: 2РС-1 и 2РС-2. Габаритные и установочные размеры реле представлены на рис. 94.

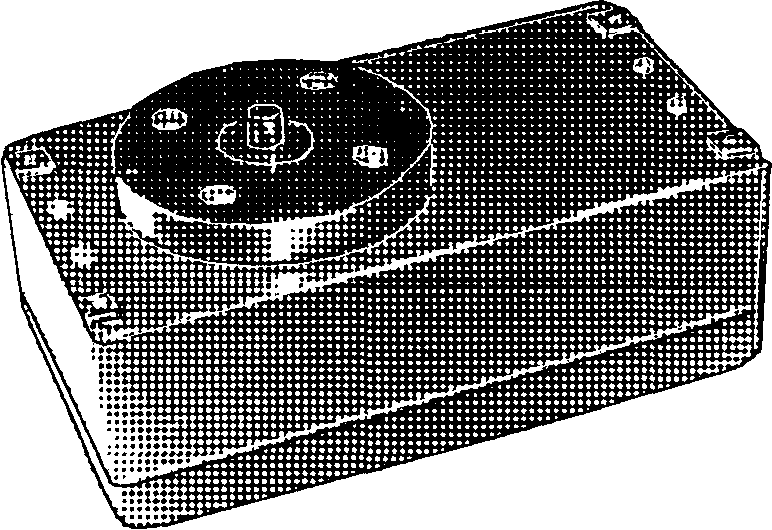

Рис. 93. Реле скорости типа 2РС

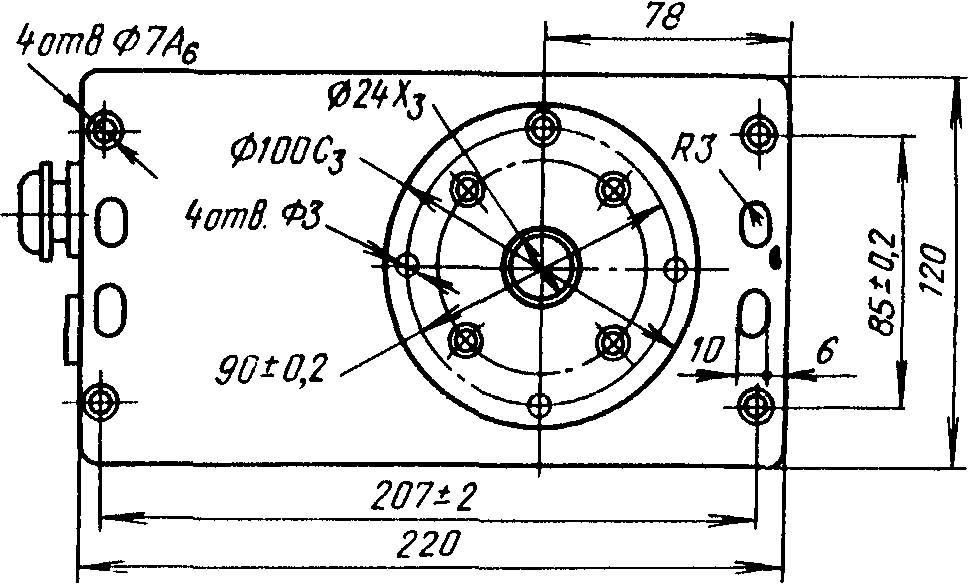

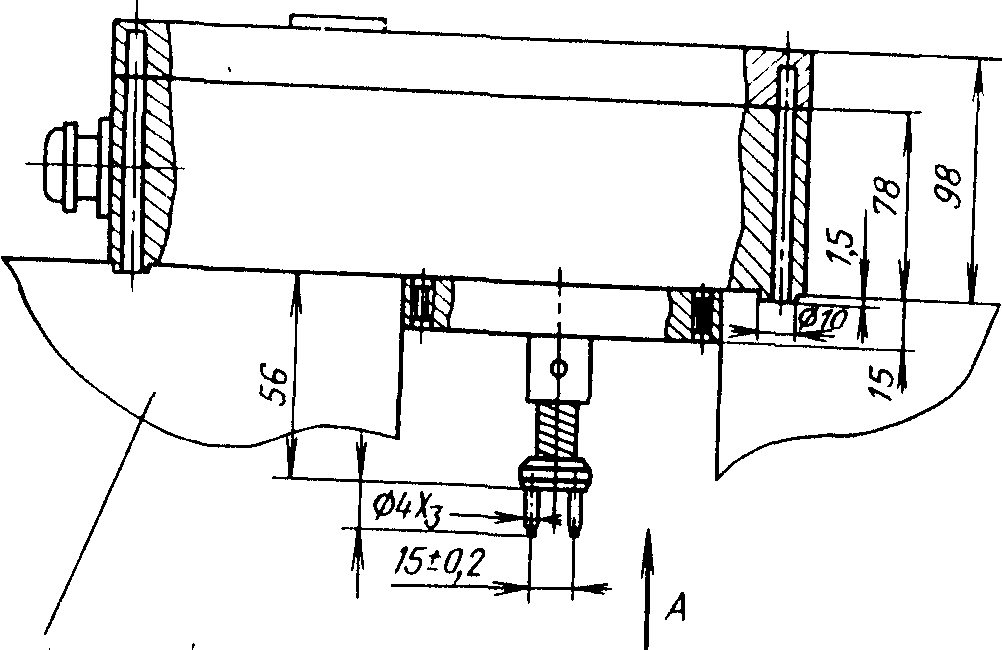

Станина трансформатора В ид Рис. 94. Габаритные и установочные размеры реле типа 2РС Технические характеристикиДиапазон частоты вращения 0 ... 5000 об/мин. Напряжение тока питания реле 220 В. Максимальная коммутируемая мощность: 2РС-1 100 Вт; 2РС-2 100 В-А. Потребляемая мощность 2 В-А. Габаритные размеры: 2РС-1 242х120х151 мм; 2РС-2 242х120х х169 мм. Масса: 2РС-1 3 кг; 2РС-2 3,5 кг. В комплект поставки входят: первичный преобразователь, встроенный в корпус; печатная плата, включающая в себя дифференцирующую цепочку для изменения уставки сигнализации. |
