СТАЦИОНАРНАЯ СИСТЕМА КОНТРОЛЯ ВИБРАЦИИ "КАСКАД"

ВИБРОМЕТРЫ

Описание

Зарегистрирована в Государственном Реестре средств измерений РФ под № 14745-95.

Контрольно-сигнальная и диагностическая аппаратура "Каскад" (рис. б) предназначена для автоматического контроля вибрации, сбора и обработки вибросигналов, выявления дефектов непрерывно работающего промышленного оборудования.

Применяется в энергетике, нефтяной и газовой промышленности, на химических и металлургических производствах, на транспорте.

Гибкая структура позволяет устанавливать любое количество каналов, подбирать элементы (датчики, вторичные блоки, интерфейсы), исходя из конкретных задач, использовать каналы независимо или объединять их в общую систему мониторинга, например, для цеха, а также в системах АСУ и в диагностических системах.

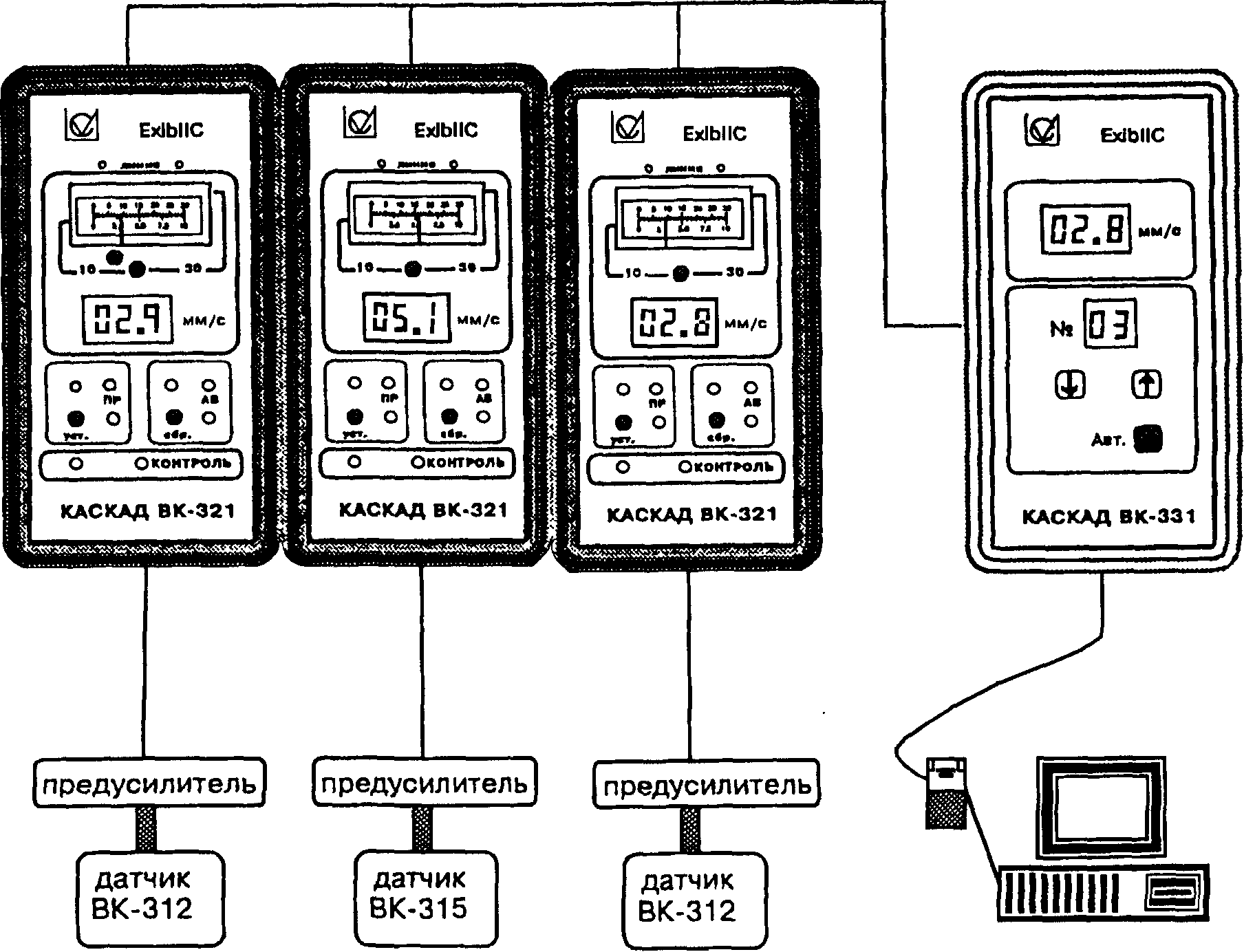

Рис. 6. Стационарная система контроля вибрации типа "Каскад"

Элементы системы "Каскад"

Виброканал ВК-312 или ВК-315 (высокотемпературный) - однокомпонентный пьезоэлектрический датчик с вибростойким кабелем в металлорукаве или в оболочке из кремне-органической резины (до 10 м) и выносной предусилитель в корпусе. Имеет нормированный выход по виброскорости, выход по току и преобразователь в двухпроводную линию.

Датчик ВК-310 - пьезоэлектрический вибропреобразователь со встроенной электроникой. Позволяет измерять виброскорость в заданном частотном диапазоне. Имеет нормированный выход по виброскорости, выходы по напряжению, току и преобразователь в двухпроводную линию.

Вторичный блок преобразователя ВК-321 - обеспечивает (вместе с виброканалом) сигнализацию и отключение механизмов при превышении допустимого уровня вибрации (две уставки - аварийная и предупредительная). К каждому вторичному блоку с помощью кабеля КВВГЭ длиной до 1000 м подсоединяется один виброканал (ВК-312 или ВК-315) или один датчик ВК-310. Превышение уровня вибрации индицируется светодиодами на лицевой панели блока и приводит к срабатыванию встроенных реле (одно реле на каждую уставку). Блок имеет встроенный стрелочный индикатор на два диапазона измерений и цифровой индикатор, указатель неисправности кабеля, память для фиксации факта срабатывания реле.

Вибровыключатель ВК-320 -также, как вторичный блок ВК-321, обеспечивает сигнализацию и отключение механизмов при превышении допустимого уровня вибрации. Блок не имеет индикации измеряемых величин. Имеет выходы по напряжению, по току и два релейных выхода.

Блок мультиплексора на 32 канала и интерфейса ВК-331. Предназначен для последовательного подключения вторичных преобразователей к блоку АЦП для дальнейшей обработки данных. К каждому мультиплексору может быть подключено до 32 вторичных преобразователей ВК-321 и/или ВК-320. Мультиплексор позволяет выбирать номер канала для индикации значения вибрации непосредственно с лицевой панели блока и, независимо, просматривать измеряемые величины на компьютере.

Блок АЦП ВК-340 - восьмиканальный анало-го-цифровой преобразователь с дополнительными программно-доступными цифровыми выходами для управления блоком мультиплексора. Блок АЦП выполнен в виде специализированной платы, встраиваемой в компьютер. К каждому блоку АЦП может быть подключено до восьми мультиплексоров или виброканалов. Специальная токовая линия обеспечивает надежную связь между блоком АЦП и блоком мультиплексора на расстоянии до 1000 м.

Амплитудный диапазон 0,1...30 мм/с. Частотный диапазон 10...1000 Гц (по заказу до 5000 Гц). Погрешность не хуже 5 %. Две уставки 1...30 мм/с. Рабочая температура датчиков: ВК-310 -10...+80 "С;

ВК-312 -10...+120 °С; ВК-315 -30...+300 "С. Гарантийный срок 12 мес.

В комплект поставки входят: стационарная система "Каскад" (по заказу покупателя элементы подбираются, а также возможна поставка во взрывозащищенном исполнении) и инструкция по эксплуатации.
