ПАРАШЮТ УТ-15 СЕРИИ 5
Парашют (рис. 20) предназначен для спортивно-тренировочных прыжков спортсменов, обладающих достаточным опытом в прыжках, и является переходным к более совершенным и сложным парашютам.
Тактико-технические данные парашюта
1. При общей массе парашютиста с парашютами
─ надежную работу на высоте до
─ минимальную безопасную высоту прыжка из горизонтально летящего самолета на
скорости полета 120─ ─ среднюю вертикальную скорость снижения, приведенную к стандартной атмосфере, на участке 30─35 м от земли ─ 5,1 м/с; ─ устойчивость при снижении; ─ управление парашютом при помощи двух строп управления, причем разворот купола на 360° в любую сторону выполняется за время не более 5 с при натяжении одной стропы управления, горизонтальное перемещение парашюта вперед происходит со средней скоростью до 5,1 м/с, скорость горизонтального перемещения падает до нуля при максимальном натяжении строп управления, усилия, необходимые для управления парашютной системой, незначительны, управление парашютом в воздухе не приводит к складыванию купола, при плавном натяжении любой стропы управления сохраняется устойчивое снижение; ─ применение парашютных страхующих приборов типа КАП-ЗП-405 или ППК-У-405А; ─ отсоединение купола от подвесной системы как на земле, так и в воздухе; ─ применение запасного парашюта типа 3-2, 3-4 или 3-5 в случае ненормальной работы основного парашюта, при этом необходимо полное отсоединение основного купола, за исключением случая нераскрытия ранца, при котором отсоединения купола не требуется; ─ усилие, необходимое для выдергивания вытяжного кольца, ─ не более 16 кгс; работоспособность при температуре до ─10°С;
─ не менее 600 применений (технический ресурс) на высоте до ─ На парашюте предусмотрено только ручное раскрытие. 2. Габариты уложенного парашюта, мм: длина ─ 490+20; ширина ─ 350+20; высота ─ 230+20.
3. Масса парашюта без прибора и переносной сумки не более 4. Минимальная температура применения парашюта УТ-15 серии 5 и серии 2 до ─ 10°С, а серии 4 до ─30° С.
Основные отличия парашюта УТ-15 серии 5 от парашюта УТ-15 серии 2
1. Ранец парашюта УТ-15 серии 5 уменьшенных размеров с текстильной застежкой предохранительного клапана. 2. На подвесной системе изменена застрочка ножных обхватов. Карман вытяжного кольца снят. 3. На чехле с внутренней стороны сделано усиление из перкаля Б арт17015. 4. Корпус вытяжного кольца имеет круглую форму, а не трапециевидную. 5. Стропы управления смонтированы на передних свободных концах, а не на задних. Сняты чехлы строп. 6. Снята подушка парашютиста.
Тактико-технические данные частей парашюта
1. Вытяжная веревка длиной 2. Фал гибкой шпильки длиной 130мм. из капронового шнура ШКП-200 имеет на концах петли, к одной из которых монтируется гибкая шпилька прибора, к другой ─ вытяжная веревка.
3. Два вытяжных парашюта, входящих в комплект, площадью по Стропы из капронового шнура ШКП-60 имеют прочность 60 кгс. Уздечка купола образована из капроновых шнуров ШКП-60, пропущенных внутри шнура ШТКП-15-550, и служит для присоединения к соединительному звену. Внутрь конуса парашюта вставлена пружина конической формы, которая вводит парашют в действие.
4. Соединительное звено длиной
5. Чехол, основа которого изготовляется из капронового полотна арт.
56005крП, имеет форму рукава длиной Чехол имеет одну пару одинарных резиновых съемных сот, четыре пары также резиновых, но несъемных сот, две ленты для укладочной рамки, два люверса, через которые пропускаются съемные соты, и предохранитель строп. С внутренней стороны чехла нашито усиление из перкаля Б арт. 7015 для предохранения от ожогов.
6. Чехол строп предназначен для предотвращения запутывания дополнительных
строп купола при укладке их вместе с частью соединительного звена. Чехол,
изготовленный из капронового полотна арт. 56005П, имеет форму рукава длиной
7. Купол (Рис. 20) площадью Купол в плане имеет форму круга с вытянутыми с двух сторон полотнищами и состоит из 16 полотнищ и 8 клапанов. Полотнища и клапаны состоят из клиньев. Клапаны образуют радиальные щели. Между стропами № 21 и 22, 3 и 4 на полотнищах расположены отверстия трапециевидной формы, между стропами № 23 и 24, 24 и 1, 1 и 2 ─ отверстия прямоугольной формы. Между стропами № 22 и 23, 23 и 24, 24 и 1, 1 и 2, 2 и 3, 10 и 11, И и 12, 12 и 13, 13 и 14, 14 и 15 имеются также сопла. Для снятия нагрузки в момент раскрытия парашюта в центральной части купола проделаны радиальные отверстия. Стропы управления, изготовленные из шнура 10КПкр прочностью 190 кгс, присоединены к металлическим кольцам, к которым подходят стропы восьми клапанов управления куполом. На радиальные швы с внешней стороны пришиты дополнительные стропы. К ним прикреплено соединительное звено.
В центре купола имеется полюсное отверстие диаметром Материалом для строп купола № 22, 23, 24, 1, 2, 3 служит капроновый шнур ШКП-200 прочностью 200 кгс, для остальных ─ шнур ШКП-150 прочностью 150 кгс. Соединительным звеном между стропами и подвесной системой являются четыре пряжки-полукольца. К пряжкам на передних свободных концах крепится по пять строп, к пряжкам на задних свободных концах ─ по семь строп. Стропы полюсной части купола образуют уздечку. Счет строп ведется по нижней кромке купола против часовой стрелки.
Длина строп от коуша дополнительных строп до пряжек-полуколец подвесной
системы равна
Длина центральной стропы от строп полюсной части до пряжек-полуколец
свободных концов подвесной системы составляет Стропы управления монтируются на передних свободных концах подвесной системы. Для облегчения правильной укладки строп управления на клапанах между стропами № 6 и 7, 18 и 19 у нижней кромки купола с внутренней стороны нанесены метки черной безвредной краской. На эти знаки при укладке купола помещают кольца строп управления.
На всех стропах купола на расстоянии Для облегчения укладки купола стропа № 12 выполнена из шнура красного цвета, а на стропах № 1 и 24 у кромки купола и у пряжек-полуколец нашиты опознавательные муфты из перкаля Б светло-зеленого цвета.
Диаметр полюсного отверстия ─

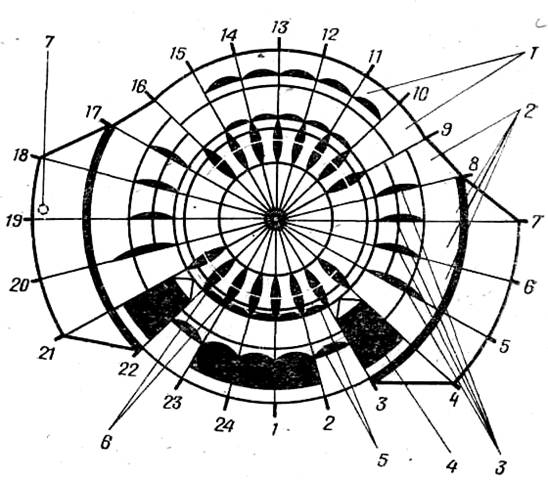

Рис. 20. Форма купола парашюта УТ-15 серии 5 в плане: 1 ─ полотнище; 2 ─ клапаны; 3 ─ радиальные щели; 4 ─ отверстие трапециевидной формы; 5 ─ сопла; 6 ─ радиальные отверстия; 7 - контур кольца Цифры по кругу показывают номера строп
8. Подвесная система изготовляется из капроновой ленты ЛТКОкр-44-1600 или ЛТК-44-1600 и состоит из двух лямок (правой и левой), круговой лямки с ножными обхватами, двух лент переходников с карабинами, двух наспинно-плечевых обхватов с пряжками, двух пар свободных концов, двух лент (правой ─ с пряжкой и левой ─ с карабином) и предохранителей. Карман для вытяжного кольца образован двумя слоями лямки. На предохранитель под замок пришита лента для крепления гибкого шланга. На обоих предохранителях под замки имеются ленты для фиксации предохранителей на наспинно-плечевых обхватах.
Длина свободных концов подвесной системы Подвесная система имеет предохранители грудной перемычки, предохранители под замки, предохранители под скобы крепления и под карабины. Предохранители предназначены для смягчения удара металлическими деталями в момент раскрытия купола. Пряжка замка ОСК снабжена чехлом и шлевкой для его фиксации.
9. Ранец, изготовленный из капронового авизента арт. 56039, состоит из дна с рамой жесткости, четырех клапанов и восьми ранцевых пружин. Крючки ранцевых пружин на петлях клапанов ранца плотно зажимаются.
Длина ранцевой пружины с кулонами равна
10. Гибкий шланг длиной
11. Вытяжное кольцо состоит из корпуса, втулки, троса, трех шпилек и
ограничителя. Корпус состоит из кольца и скобы. Кольцо изготовлено из
стальной трубки диаметром Для удобства захвата рукой кольцо по отношению к скобе отогнуто на 135°.
Шпильки расположены одна от другой на расстоянии
12. Парашютный страхующий прибор типа КАП-ЗП-405 или ППК-У-405А.
Длина шланга прибора
13. Переносная сумка прямоугольной формы, из авизента арт. 56039, имеет две ручки, клапан с двумя пряжками-полукольцами шнур для затяжки сумки, бирку для опломбирования сумки и ленту прочностью 150 кгс для затяжки клапана. Размеры сумки 600Х260Х590 мм.
14. Сумка из капронового авизента арт. 56039 предназначена для хранения и переноски личного снаряжения парашютиста (каски, ботинок, комбинезона, перчаток, приборной доски, ножа), имеет форму цилиндра, сверху затягивается лентой, пропущенной через 13 люверсов и подсоединенной к кольцу с петлей на дне сумки. В нижней части сумки, между верхним и нижним дном, есть отсек, предназначенный для размещения ботинок. Застегивается отсек на <молнию>. На верхнем дне имеется карман для ножа, который застегивается на <молнию>, а на боковине внутри сумки нашит карман для приборной доски.
Диаметр сумки
15. Паспорт является неотъемлемой частью парашюта.
