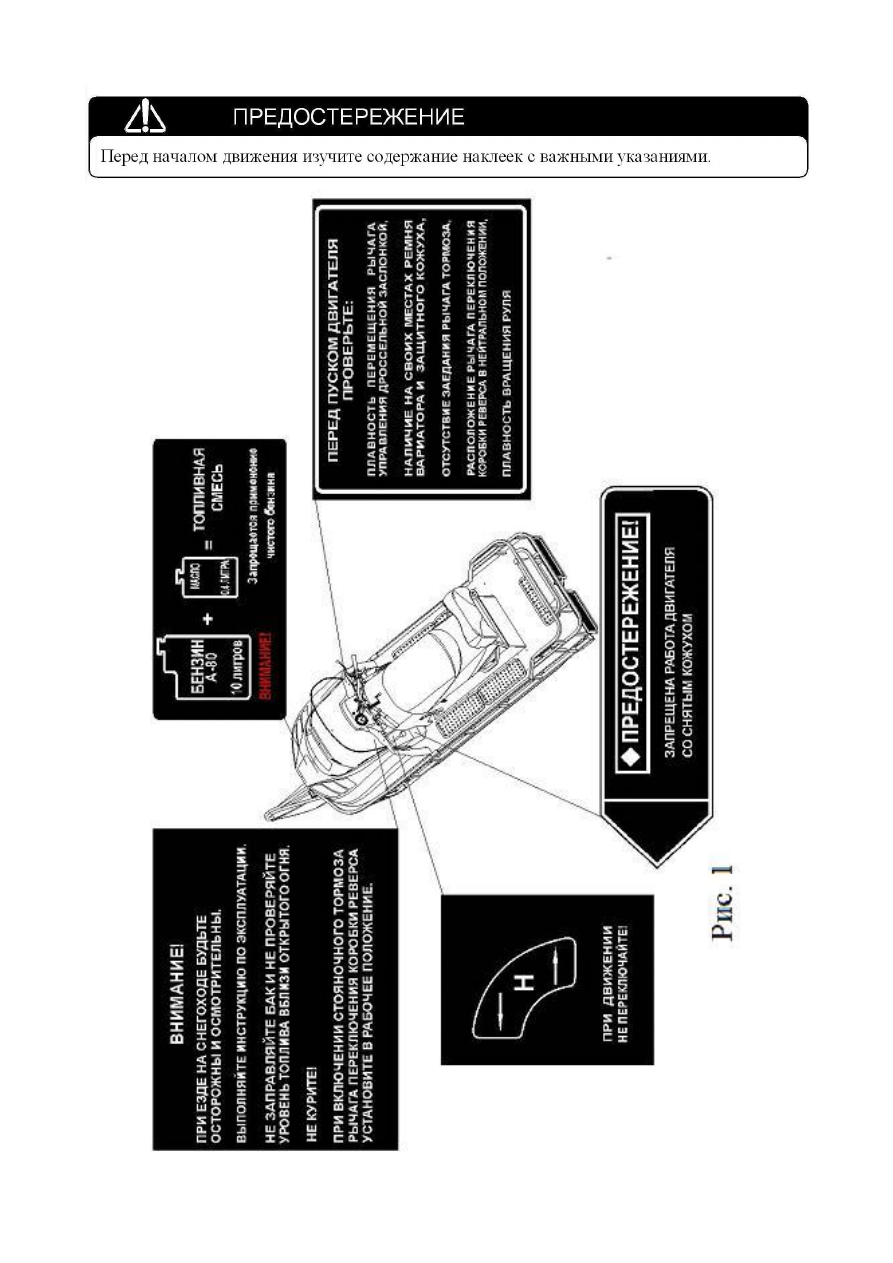

МОДЕЛЬНЫЙ РЯД СНЕГОХОДОВ «ШИХАН»

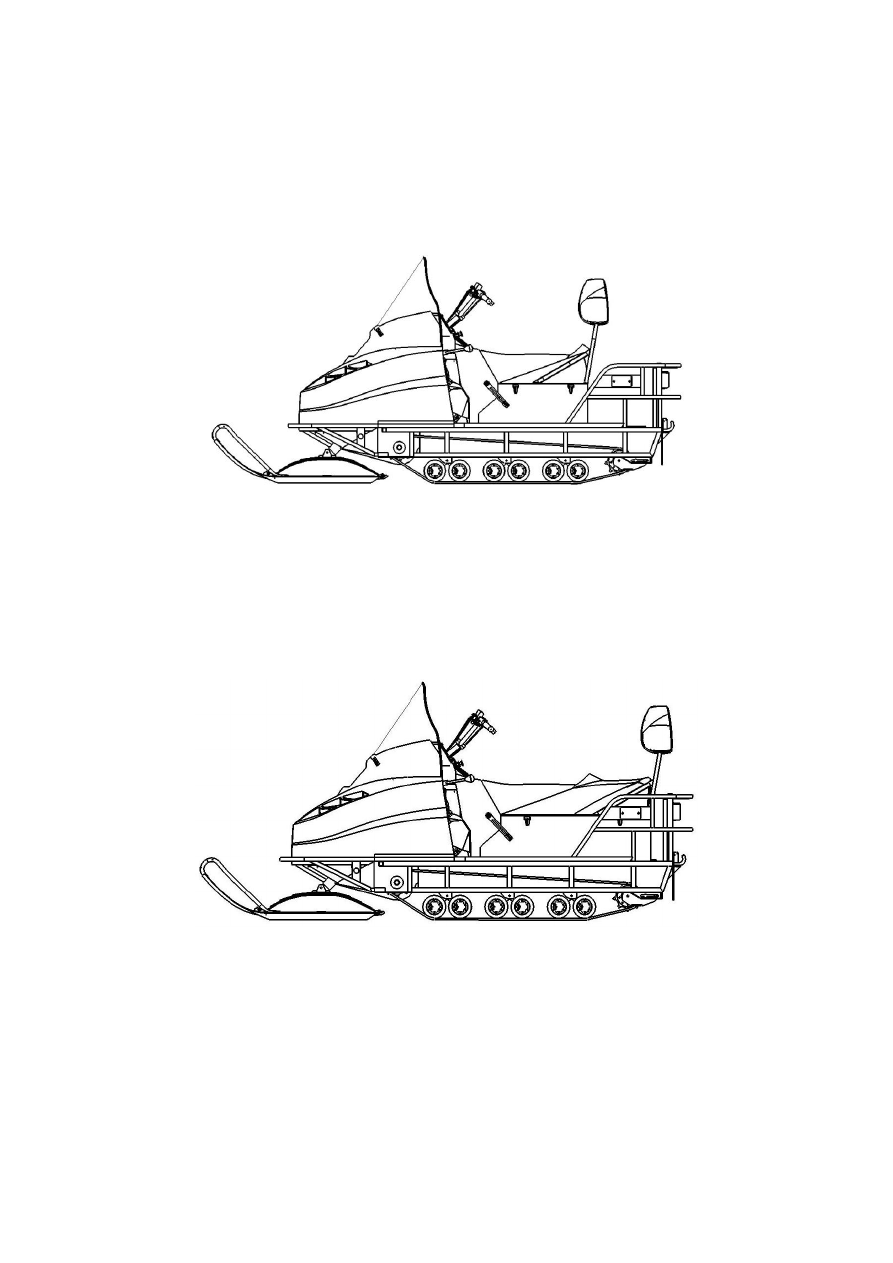

Модель «ШИХАН  -  К1  /  К1Е»

-  одноместный  двухгусеничный  снегоход  (Рис.  2)  на

короткой  раме  с  цепной  коробкой  передач,  с  пуском  от  ручного  стартера,  с  двухтактным
двигателем мощностью 34 л.с., рессорной подвеской лыжи и гусеницами длиной 2870 мм.






Рис. 2



Модель  «ШИХАН  -  К2  /  К2Е»    -  двухместный  двухгусеничный  снегоход  (Рис.  3)  на
короткой  раме  с  цепной  коробкой  передач,  с  пуском  от  ручного  стартера,  с  двухтактным
двигателем мощностью 34 л.с., рессорной подвеской лыжи и гусеницами длиной 2870 мм.






Рис.3











- 11 -

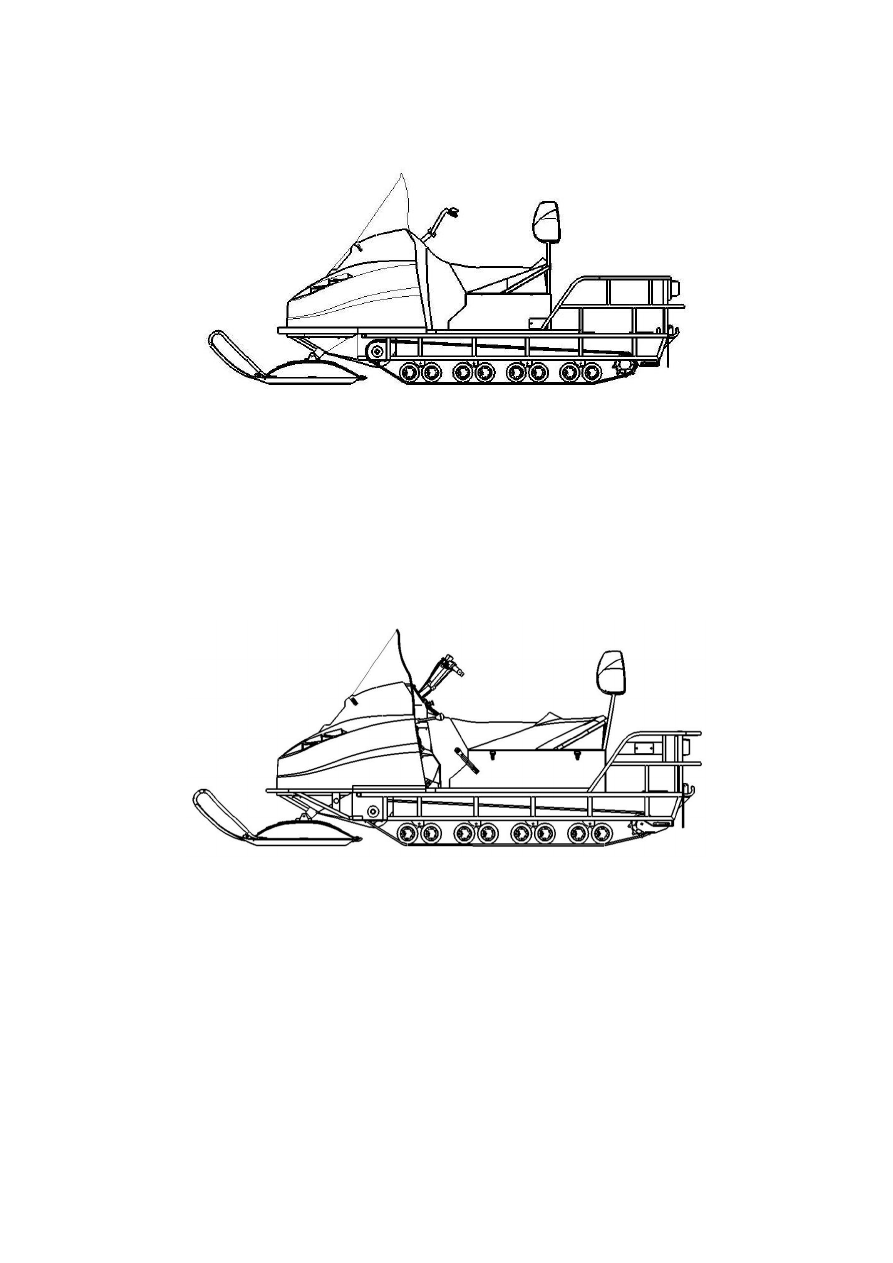

Модель  «ШИХАН  –  Д1  /  Д1Е»    -  одноместный  двухгусеничный  снегоход  (Рис.  4)  на
длинной  раме  с  цепной  коробкой  передач,  с  пуском  от  ручного  стартера,  с  двухтактным
двигателем мощностью 34 л.с., рессорной подвеской и гусеницами длиной 3700 мм






Рис. 4

Модель  «ШИХАН  -  Д2  /  Д2Е»    -  двухместный  двухгусеничный  снегоход  (Рис.  5)  на
длинной  раме  с  цепной  коробкой  передач,  с  пуском  от  ручного  стартера,  с  двухтактным
двигателем мощностью 34 л.с., рессорной подвеской и гусеницами длиной 3700 мм




Рис. 5

ОПИСАНИЕ СНЕГОХОДА

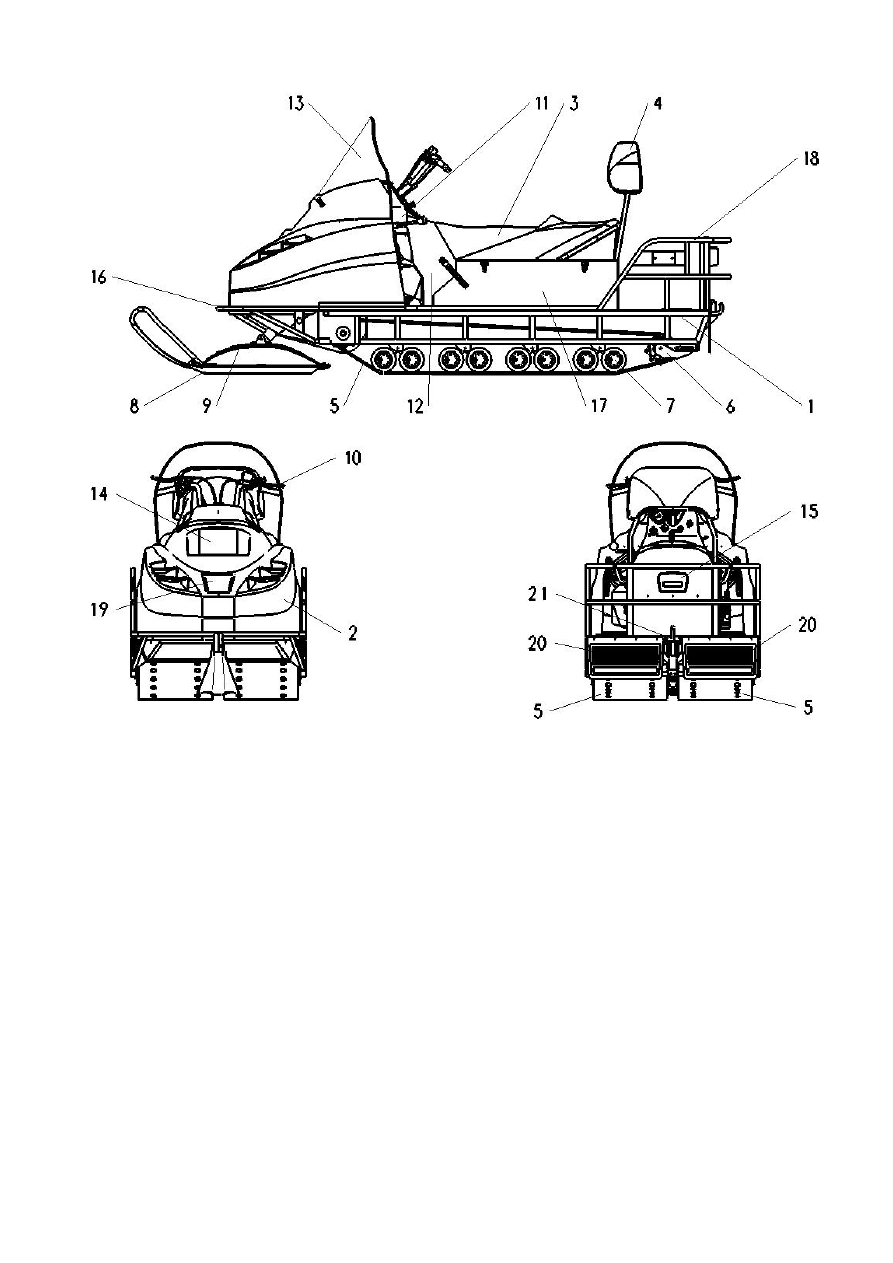

Ниже  приведены  основные  элементы  снегохода  (рис.  6)  и  органы  управления  и

контроля, расположенные на приборном щитке (рис. 7):

- 12 -





Рис. 6

1.  Рама (корпус)

2.  Капот

3.  Сидение

4.  Спинка сидения

5.  Гусеницы

6.  Задняя подвеска

7.  Балансиры катков

8.  Лыжа

9.  Подвеска лыжи

10. Руль

11. Щиток приборов

12.  Кожух двигателя

13.  Стекло ветровое

14.  Фара

15.  Задний фонарь

16.  Бампер

17.  Багажный отсек

18.  Ограждение грузового отделения

19.  Лючок горловины топливного бака

20.  Снегоотражающий щиток

21.  Сцепное устройство
