46



3.4 Трансмиссия



3.4.1  Центробежный регулятор вариатора





1

– конус неподвижный; 2 – конус подвижный; 3 – втулка; 4 –  упор; 5 – пружина;

6,  7

–  втулки;  8  –  крышка;  9  –  грузик;  10  –  ось;  11  –  втулка;  12,  13  –  вкладыши;

14

–  ролик;  15  –  ось;  16,  17  –  болты;  18,  19,  20,  21  –  шайбы;  22  –  шпонка;

23

– шплинт

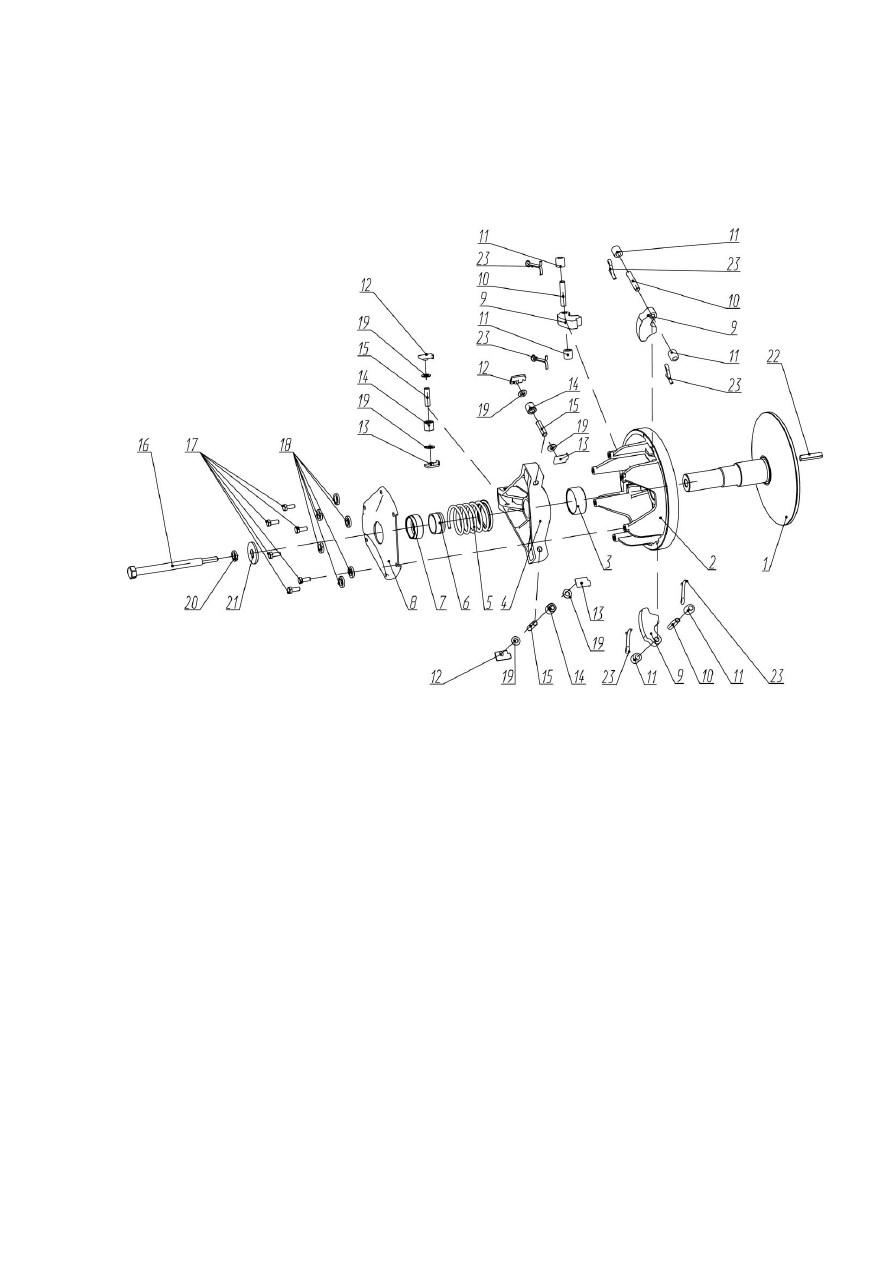

Рисунок 3.7 – Центробежный регулятор вариатора

47



3.4.1.1 Снятие



Снимите  кожух  вариатора  и  ремень  вариатора.  Для  демонтажа

вариаторного  ремня:



разведите диски ведомого шкива, немного повернув и отжав подвиж-

ный диск 6 от неподвижного диска 2 (рисунок 3.14);



выведите  ремень  11  (рисунок  3.14)  вариатора  из  ручья  шкива,

перебросив через край подвижного конуса 2 (рисунок 3.7). Затем снимите ремень

с ведущего шкива.



ВНИМАНИЕ

Никогда  не  пользуйтесь  рожковым  ключом  при  установке  или  снятии

центробежного регулятора



Удерживая  неподвижный  конус  отверните  крепежный  болт  16  (рисунок

3.7).  Для  снятия  центробежного  регулятора  пользуйтесь  болтом-съемником

центробежного регулятора.



Порядок снятия центробежного регулятора:





зафиксируйте  неподвижный  конус  вариатора  1  (рисунок  3.7)  от  про-

ворота;





завинчивая  болт-съемник  в  вал  неподвижного  конуса,  произведите

снятие центробежного регулятора.





3.4.1.2 Разборка



Последовательно  отверните  все  болты  17  крепления  крышки  8  (рисунок

3.7), кроме двух, диагонально расположенных.



Отверните  оставшиеся  два  болта,  придерживая  крышку  в  осевом

направлении.



Снимите  крышку  8,  снимите  пружину  5  (рисунок  3.7).  Втулку  6  снимите  в

случае  ее    предельного  износа  (рисунок  3.7).  Для  этого  подцепите  край  втулки

отверткой и вытащите ее из гнезда.

Упор 4 (рисунок 3.7) соединен с неподвижным конусом 1 правой резьбой.



48



Для разборки узла  установите упор 4 (рисунок 3.7) на  раздвинутые губки

тисков  (рисунок  3.8)  и,  постукивая  по  стержню  Ø6…7  мм,  выбейте  ось  15  из

гнезда, извлеките ролик 14 и шайбы 19 (рисунок 3.7).







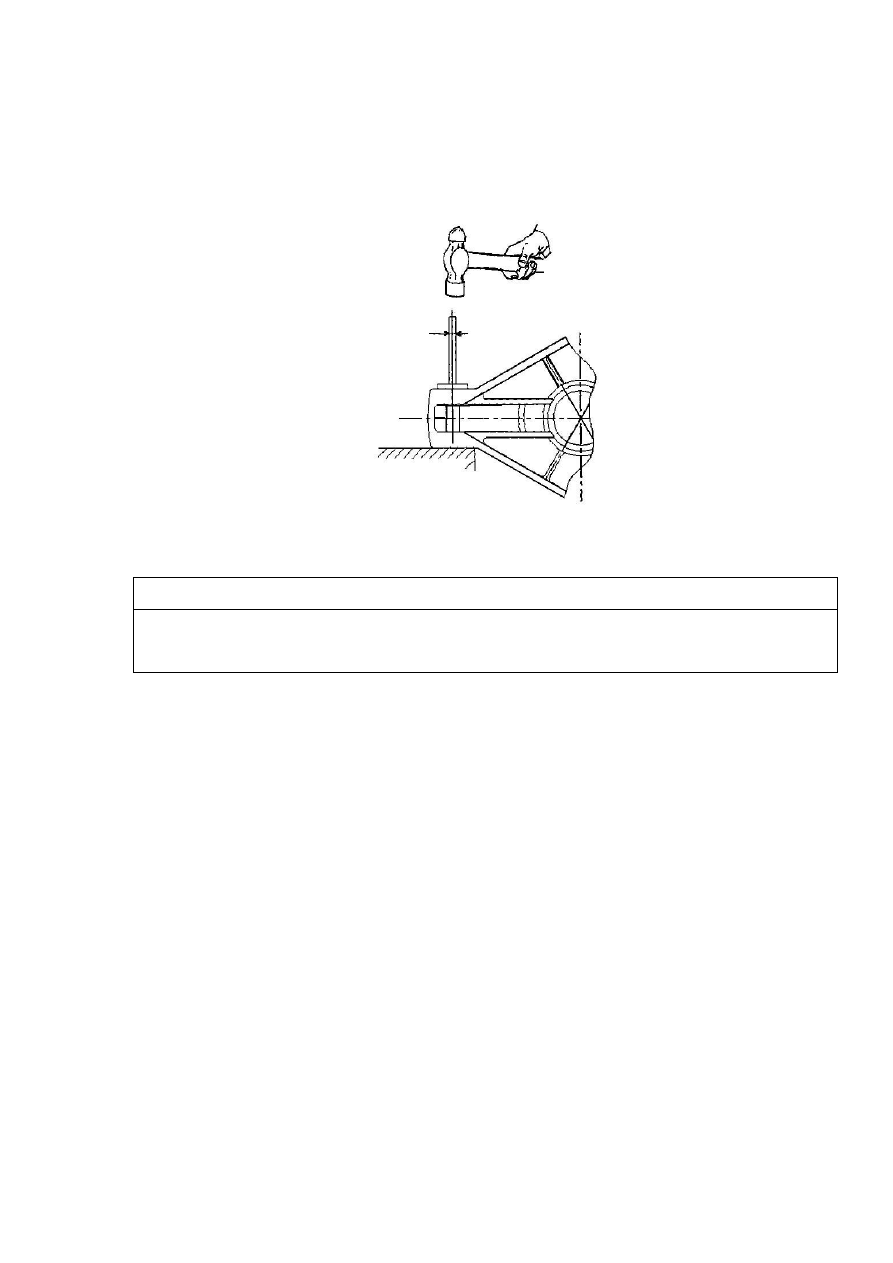

Рисунок 3.8  – Выбивка оси из упора



ВНИМАНИЕ

Не  следует  разбирать  узел  роликов,  если  детали  не  достигли  предельного

износа



Извлеките шплинты 23 из подвижного конуса 2. Извлеките грузик 9 с осью

10  и  втулками  11  (рисунок  3.7)  из  гнезда  покачиванием  грузика  из  стороны  в

сторону.  Заметьте,  из  какого  гнезда  извлекался  грузик,  для  сохранения  точной

балансировки.





3.4.1.3 Чистка



Перед  чисткой  детали  должны  быть  выдержаны  при  комнатной

температуре.

Почистите рабочие  поверхности  конусов  1,  2  (рисунок  3.7)  и  вала  мягкой

металлической щеткой и сухой тканью.



Тканевым  или  бумажным  тампоном,  смоченным  растворителем  общего

назначения, почистите цилиндрическую поверхность коленчатого вала и ответную

Ø6…7 мм

49



поверхность внутри неподвижного конуса 1 центробежного регулятора, резьбу ко-

ленчатого вала и крепежного болта 16 (рисунок 3.7).



ПРЕДУПРЕЖДЕНИЕ

Чистку проводите в хорошо проветриваемом помещении



ВНИМАНИЕ

Избегайте  контакта  растворителя  с  уплотнением  коленчатого  вала  во

избежание повреждения

Удалите все затвердевшие отложения смазки (масла), которые прикипели

к коническим поверхностям коленчатого вала, грубой или средней металлической

щеткой.



ВНИМАНИЕ

Не пользуйтесь никакими абразивами



Повторно  очистите  монтажные  поверхности  растворителем  общего

назначения.

ВНИМАНИЕ

На  монтажных  поверхностях  не  должно  оставаться  остатков  масла,

растворителя или тампонов

При  чистке  втулок  и  вкладышей  пользуйтесь  очистителями  только  на

основе бензина.

ВНИМАНИЕ

Ацетон применять запрещается



3.4.1.4 Проверка



ПРОВЕРКА – ежегодная.



Проверьте  диаметральный  зазор  в  узле  роликов  в  направлении  А

(рисунок 3.9). Измерение производите индикатором часового типа.
