70

Не  переполняйте  резервуар  тормозной
жидкости,  иначе  это  приведет  к  гидрав-
лической  блокировке  системы.  Исполь-
зуйте  только  тормозную  жидкость,  ре-
комендуемую Arctic Cat. Никогда не сме-
шивайте разные типы тормозных жидко-
стей.  Это  может  привести  к  отказу  тор-
моза  и,  в  свою  очередь,  к  травме  или
даже к смерти.

Замена тормозной

 жидкости

Тормозную жидкость необходимо заменять
регулярно, а также после каждого перегре-
ва  или  загрязнения  тормозной  жидкости.
Тормозную  жидкость  необходимо  менять
первый раз после обкатки  1000 км, далее
каждые 2500км или в конце сезона исполь-
зования. Отвезите Ваш снегоход к офици-
альному дилеру Arctic Cat для проведения
сервиса. Такой сервис проводится по жела-
нию и за счет владельца.

Проверка хода

 тормозного рычага

Перед каждым использованием проверяй-
те ход тормозного рычага, выполняя следу-
ющее:

1. Полностью надавите на тормозной ры-
чаг.

ПРИМЕЧАНИЕ:  не  дергайте  тормозной
рычаг,  так  как  это  приведет  к  неточно-
сти показаний.

2.  Измерьте  расстояние  между  тормоз-
ным  рычагом  и  рулем.  Это  расстояние
должно быть более 2,5 см.

3. Если это расстояние менее указанно-
го,  отвезите  Ваш  снегоход  к  официаль-
ному  дилеру  Arctic  Cat  для  проведения

сервиса.  Если  снегоход  не  на  гарантии,
то такой сервис проводится по желанию
и за счет владельца.

ПРЕДУПРЕЖДЕНИЕ

НЕ  ИСПОЛЬЗУЙТЕ  снегоход,  если  рас-
стояние между рычагом тормоза и рулем
менее 2,5 см. Это может привести к отка-
зу тормоза и, в свою очередь, к серьёз-
ной травме.

Прокачка тормозной си-

стемы

Если  тормозной  рычаг    при  использова-
нии кажется упругим, возможно, необходи-
мо прокачать тормозную систему. Для это-
го выполните следующее:

ПРИМЕЧАНИЕ:  прокачка  тормозной  си-
стемы может быть выполнена владель-
цем снегохода при наличии соответству-
ющей  квалификации.  При  отсутствии
квалификации  отвезите  Ваш  снегоход
к  официальному  дилеру  Arctic  Cat  для
проведения сервиса. Такой сервис про-
водится  на  усмотрение  и  за  счет  вла-
дельца снегохода.

1. Снимите крышку резервуара и напол-
ните его тормозной жидкостью, рекомен-
дуемой Arctic Cat.

 ПРЕДОСТЕРЕЖЕНИЕ

Тормозная  жидкость  –  высоко  коррози-
онное вещество. Не разливайте тормоз-
ную жидкость на поверхность снегохода.

 ПРЕДУПРЕЖДЕНИЕ

Используйте  только  тормозную  жид-
кость,  рекомендуемую  Arctic  Cat.  Заме-
на  тормозной  жидкости  может  привести
к отказу тормоза.

71

2. Направьте кусок гибкого шланга, иду-
щего от клапана прокачки, в контейнер.

3. Медленно нажмите на тормозной ры-
чаг и удерживайте его.  Откройте клапан
прокачки и спустите жидкость и воздух.
Когда жидкость перестанет вытекать, за-
кройте клапан,  отпустите тормозной ры-
чаг.

4.  Повторяйте  шаг  3,  пока  тормозная
жидкость не будет вытекать без пузырь-
ков воздуха.

ПРИМЕЧАНИЕ: возможно, во время про-
качки  будет  необходимо  повторно  на-
полнить резервуар.

5.  Когда  в  тормозной  жидкости  больше
нет пузырьков воздуха и тормозной ры-
чаг  имеет  четкость  переключения  при
нажатии,  наполните  резервуар.  Затем
установите  и  закрепите  крышку.  Удали-
те трубку из клапана прокачки.

Проверка/замена тор-

мозных колодок

Состояние тормозных колодок необходимо
проверять ежедневно и заменять их при из-
носе или повреждении.  Для проверки и за-
мены тормозных колодок выполните следу-
ющее:

ПРИМЕЧАНИЕ:  тормозные  колодки  мо-
гут быть заменены владельцем снегохо-
да при наличии соответствующей квали-

фикации. При отсутствии квалификации
отвезите Ваш снегоход к официальному
дилеру  Arctic  Cat  для  проведения  сер-
виса. Такой сервис проводится на усмо-
трение и за счет владельца снегохода.

ПРИМЕЧАНИЕ:  при  установке  новых
тормозных  колодок  всегда  устанавли-
вайте  комплект  колодок.  Никогда  не
устанавливайте  только  одну  колодку
или колодки, которые использовались в
другом снегоходе.

1. Измерьте толщину обеих колодок. Тол-
щина должна быть более 5 мм. Если тол-
щина тормозных колодок менее указан-
ной, замените обе колодки.

2. Снимите зажим, крепящий тормозные
колодки к суппорту.

3.  Снимите  крышку  резервуара  тормоз-
ной  жидкости;  затем  удалите  большую
часть  тормозной  жидкости  из  резервуа-
ра. Установите крышку.

ПРИМЕЧАНИЕ:  эта  процедура  освобо-
дит пространство для жидкости из суп-
порта,  когда  поршни  вдавлены  в  суп-
порт  для  установки  новых  тормозных
колодок. Установка крышки предотвра-
тит пролив жидкости.

4.  При  помощи  плоскогубцев  достаньте
одну тормозную колодку из суппорта.

ПРИМЕЧАНИЕ:  замена  одной  колодки
за  один  раз  предотвратит  выпадение
поршня из суппорта.

5.  При  помощи  плоской    отвёртки  мед-
ленно  и  осторожно  затолкните  поршень
в суппорт.

6. Разместите новые тормозные колодки
в суппорте.

72

7. Повторите шаги 4-6 для другой колод-
ки; затем закрепите колодки при помощи
зажима.

8. Снимите крышку резервуара и удали-
те  остаток  жидкости.  Затем  наполните
резервуар новой жидкостью и установи-
те крышку.

9.  Потяните  тормозной  рычаг  для  про-
верки  правильного  расположения  тор-
мозных колодок. Затем отпустите его.

10.  Снимите  крышку  резервуара  и  на-
полните его жидкостью до нужной отмет-

ки, затем установите крышку.

ПРИМЕЧАНИЕ: после установки тормоз-
ных  колодок  необходимо  провести  об-
катку.  Медленно  водите  снегоход  и  не-
сколько раз надавите на тормозной ры-
чаг  для  разогрева  тормозных  колодок.
Затем  дайте  им  остыть.  Эта  процеду-
ра  стабилизирует  материал  колодок  и
продлевает срок службы колодок.

РЕМЕНЬ ВАРИАТОРА

Ремень  вариатора  передаёт  мощность  от
ведущего  вариатора  к  ведомому  вариато-
ру. Если ремень изношен, имеет трещины
или  растянут,  снегоход  не  сможет  разви-
вать свою максимальную мощность , в та-
ком случае  ремень необходимо заменить.
Периодические проверки (как минимум раз
в  месяц  при  нормальном  использовании)
являются очень важным условием.

1. Измерьте внешнюю длину окружности
ремня вариатора. Эта окружность долж-
на  находиться  в  рекомендуемых  преде-
лах.

2. Измерьте внешнюю ширину ремня ва-
риатора. Эта ширина должна находиться
в рекомендуемых пределах.

3. Проверьте ремень на наличие трещин,
повреждений и пр.

Если хотя бы одно из условий не соблю-
дено, замените ремень.

ПРИМЕЧАНИЕ:  ремень вариатора необ-
ходимо покупать у официального диле-
ра Arctic Cat, так как именно эти ремни
соответствуют  спецификации  снегохо-
дов. Ремни вариатора других фирм мо-
гут быть худшего качества и привести к
потере  мощности  двигателя  или  к  пре-
ждевременному износу ремня.

ПРЕДОСТЕРЕЖЕНИЕ

Никогда  не  запускайте  двигатель  без
ремня вариатора. Это может привести к
серьёзной  поломке  двигателя  и  отказу
вариаторов.

Перед  запуском  снегохода  при  очень  низ-
кой температуре необходимо снять  ремень
вариатора и нагреть его до комнатной тем-
пературы.  После  нагрева  установите  ре-
мень вариатора на двигатель.

73

Ремни  вариатора    имеют  период  обкатки,
который составляет примерно 30-40км. По-
сле установки нового ремня вариатора  ез-
дите первые 30-40 км при дросселе, откры-
том  на  1/2  или  менее.  Это  позволит  рем-
ню получить максимальную эластичность и
продлит срок его эксплуатации.

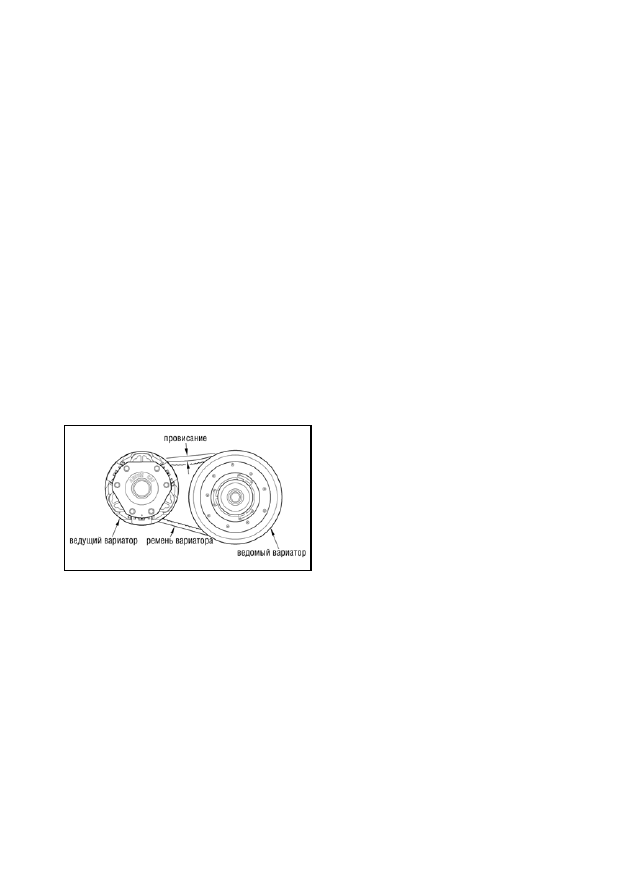

Проверка/настройка соо-

сности ремня

вариатора

Ремень  вариатора    должен  быть  натянут
между  ведущим  вариатором  и  ведомым
вариатором.    Для  проверки  провисания
ремня выполните следующее.

1.  Разместите  прямоугольную  линейку
на  верхней  плоскости  ремня  вариатора.
Линейка должна расположиться на верх-
них плоскостях вариаторов.

ПРИМЕЧАНИЕ:  убедитесь,  что  ремень
полностью одет на ведомый вариатор.

2.  При  помощи  линейки,  расположенной
между  вариаторов,  надавите  на  ремень  и
отметьте величину провисания ремня.Про-
висание должно находиться в пределах 28-
32мм.

3. Если провисание больше, вам необходи-
мо  натянуть  ремень  вариатора.  Для  натя-
жения  необходимо  снять    ведомый  вариа-
тор и при помощи удаления и добавления
регулировочных шайб отрегулировать пра-
вильное натяжение.

ПРИМЕЧАНИЕ:  добавление  регулиро-
вочных  шайб  в  ведомый  вариатор  уве-

личит натяжение ремня, удаление регу-
лировочных шайб уменьшит натяжение
ремня.  Регулировочные  шайбы  мож-
но  приобрести  у  официального  диле-
ра  Arctic  Cat  (№  0648-714)  –  0,090  дюй-
ма – одна такая шайба включена в набор
инструментов,  также  доступны  шайбы
(№0648-715) – 0,030 дюйма и (№0648-716)
– 0,060 дюйма.

ПРИМЕЧАНИЕ:

удаление/добавление

регулировочных  шайб  может  быть  вы-
полнено  владельцем  снегохода  при  на-
личии соответствующей квалификации.
При отсутствии квалификации отвезите
Ваш  снегоход  к  официальному  дилеру
Arctic  Cat  для  проведения  сервиса.  Та-
кой сервис проводится на усмотрение и
за счет владельца снегохода.

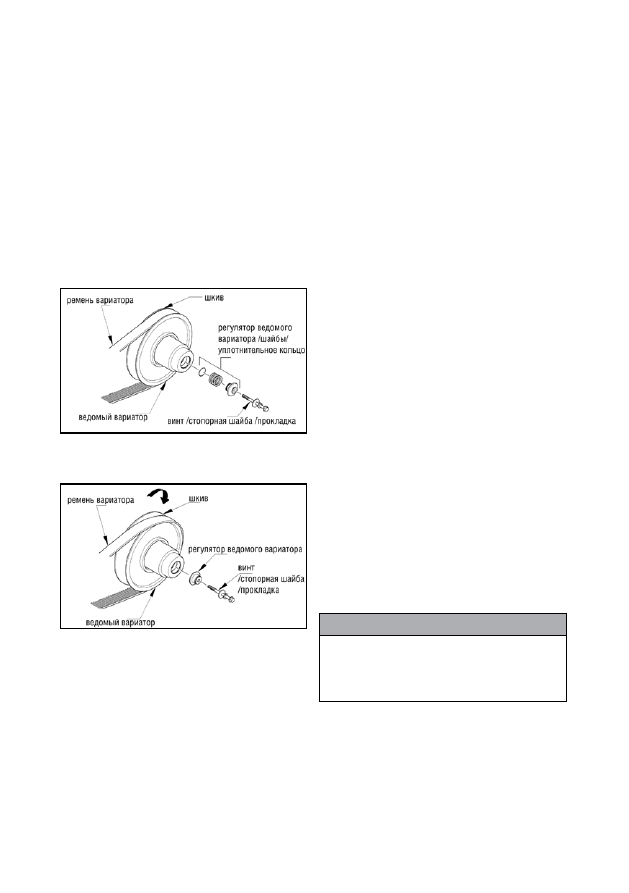

Снятие ремня вариатора

ПРИМЕЧАНИЕ:  снятие  ремня  вариатора
может быть выполнено владельцем сне-
гохода  при  наличии  соответствующей
квалификации.  При  отсутствии  квали-
фикации отвезите Ваш снегоход к офи-
циальному дилеру Arctic Cat для прове-
дения  сервиса.  Такой  сервис  проводит-
ся  на  усмотрение  и  за  счет  владельца
