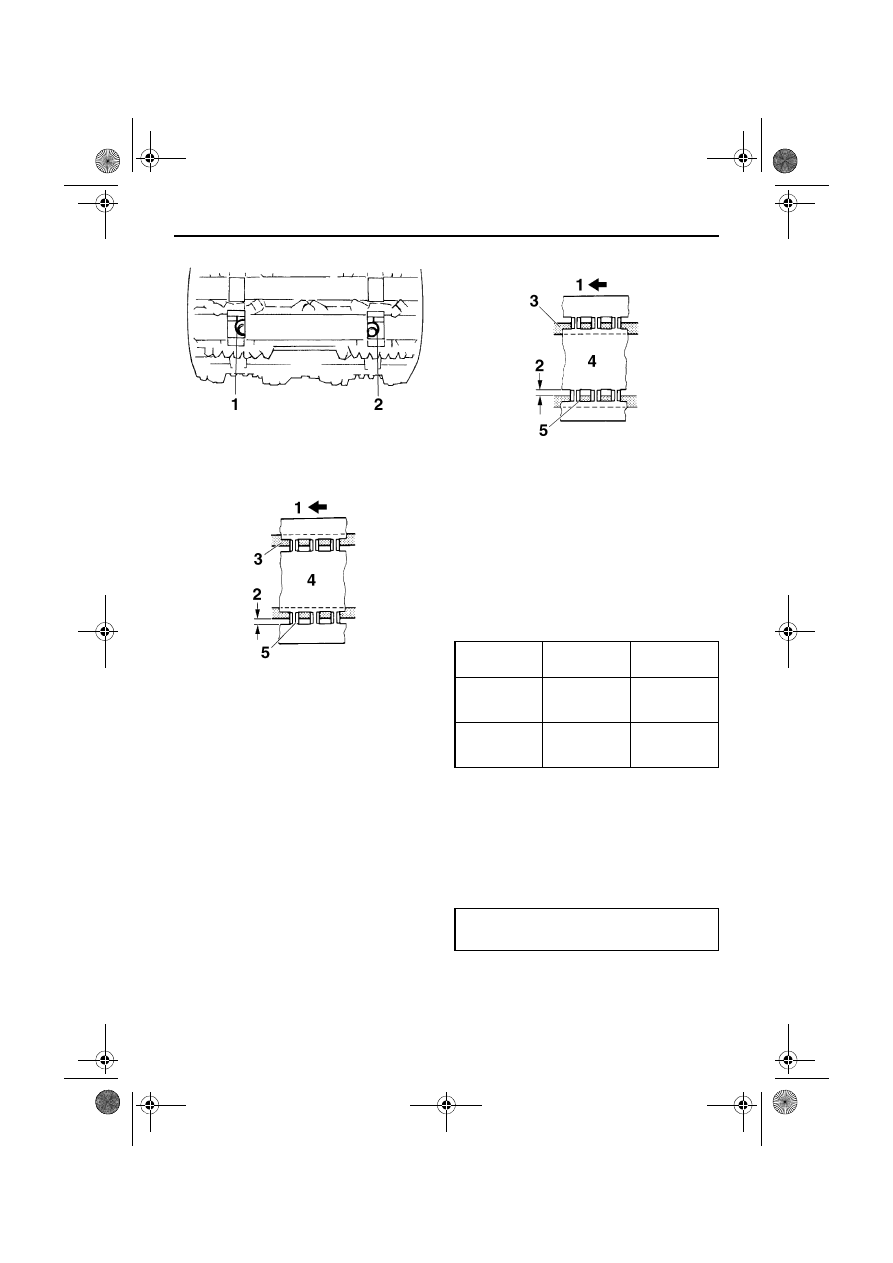

Периодическое техническое обслуживание и регулировка

92

Смещена вправо

Смещена влево

5.

Отрегулируйте провисание гусеницы в
соответствии с требуемой величиной.
ВНИМАНИЕ: Правая и левая
регулировочные гайки должны быть
повернуты на одинаковую величину.



[XCS00592]

6.

Проверьте еще раз выравнивание и
провисание. При необходимости
повторите операции с 3-й по 5-ю, пока не
будет достигнуто правильное положение
гусеницы.

7.

Опустите снегоход на землю.

8.

Затяните гайку задней оси.

Направляющие гусеницы

Проверьте направляющие на отсутствие
износа и повреждений.

1. Левая регулировочная гайка
2. Правая регулировочная гайка

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

Провисание

гусеницы

Больше

нормы

Меньше

нормы

Левая
регулировочная
гайка

Ввернуть

Вывернуть

Правая
регулировочная
гайка

Ввернуть

Вывернуть

Крутящий момент гайки задней оси:

75 Нм (7.5 м·кгс, 54 фут·фунт силы)

U8HGR2X0.book  Page 92  Wednesday, May 9, 2012  4:20 PM

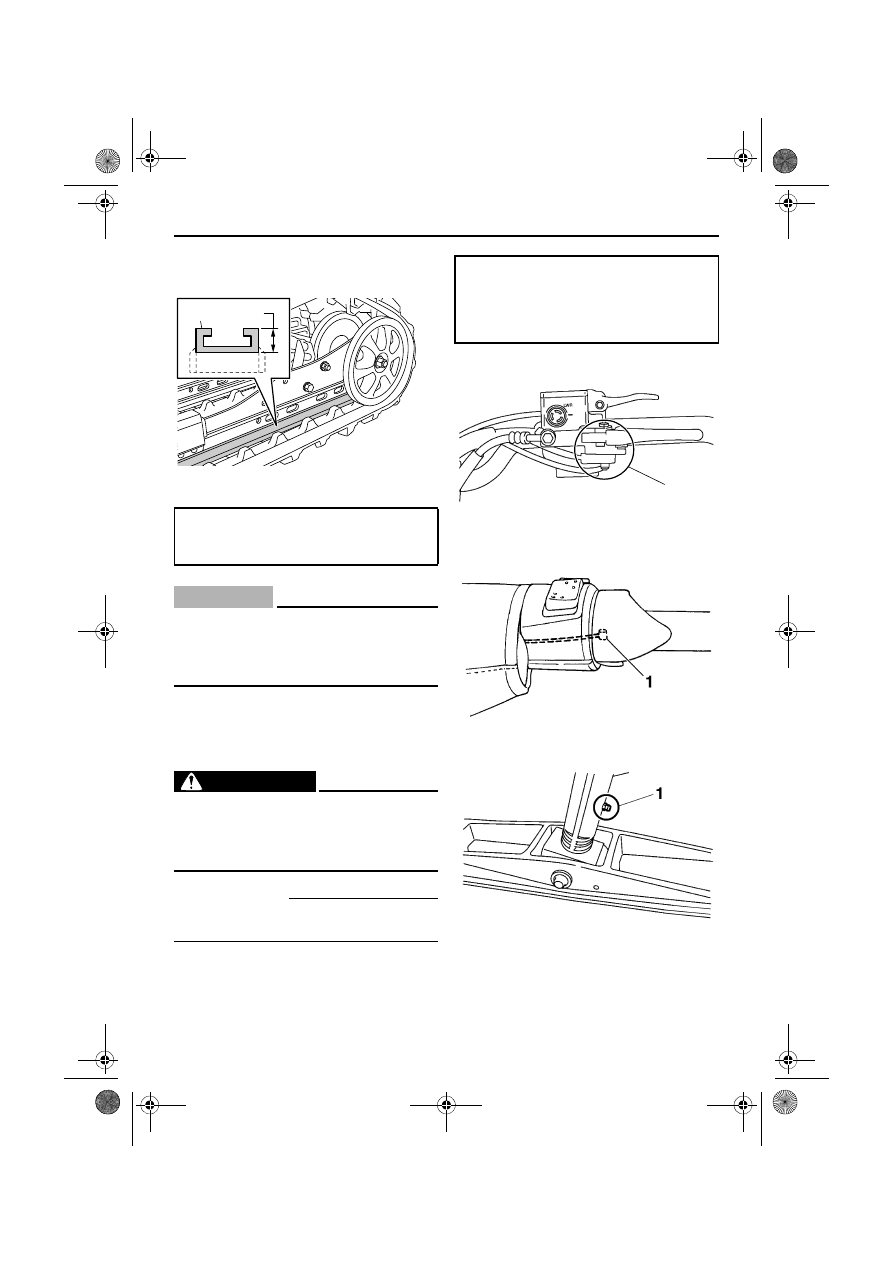

Периодическое техническое обслуживание и регулировка

93

Если износ направляющих достиг предела, их
необходимо заменить.

ВНИМАНИЕ

XCS00350

Чаще ездите по свежему снегу. Движение по
льду или плотно утрамбованному снегу
вызывает быстрый износ направляющих
гусеницы.

XSU12198

Смазка

Смазывайте следующие места рекомендуемой
смазкой.

ОСТОРОЖНО

XWS00511

Не смазывайте трос дроссельной заслонки,
поскольку он может замерзнуть, что может
привести к потере управления. Нанесите
каплю смазки только на конец троса.

ПРИМЕЧАНИЕ

Для смазки деталей, оснащенных ниппелем
для смазки, используйте смазочный шприц.

1. Направляющая гусеницы
2. Высота предельного износа

Высота предельного износа

направляющей гусеницы:

10.5 мм (0.41 дюйм)

1

2

Смазки:

Рычаг тормоза:

Силиконовая смазка

Другие точки смазки:

Низкотемпературная смазка

1. Место смазки

1. Конец троса дроссельной заслонки

1. Ниппель для смазки

1

U8HGR2X0.book  Page 93  Wednesday, May 9, 2012  4:20 PM

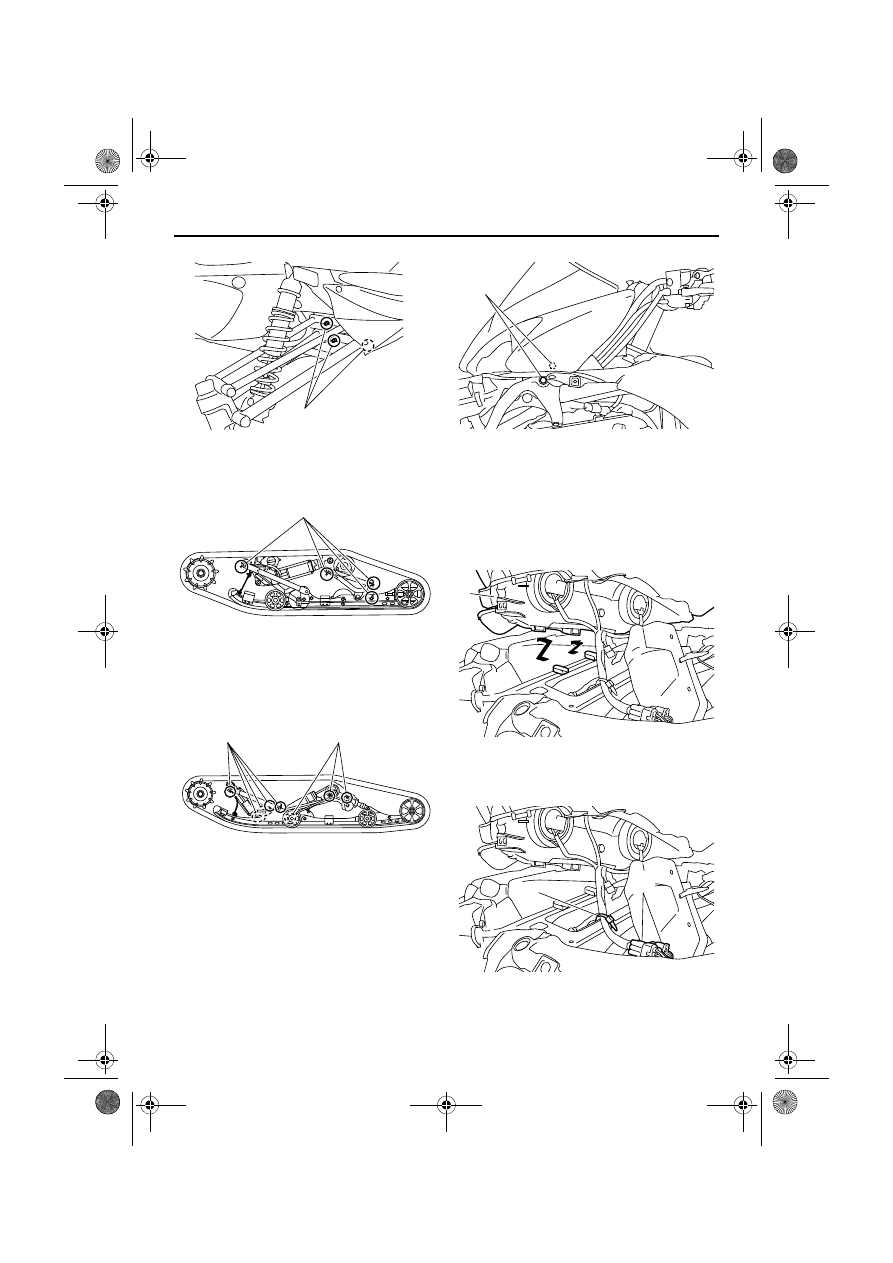

Периодическое техническое обслуживание и регулировка

94

RX10P / RX10PS

RX10PXT

XSU13882

Замена лампы фары

1.

Снимите капот, левую и правую боковые
крышки и верхнюю крышку. (Порядок
снятия см. на стр. 65.)

2.

Выкрутите болты фары, расположенные с
двух сторон снегохода.

3.

Отсоедините фары, как показано на
рисунке, после чего поднимите их и
отведите вперед. ВНИМАНИЕ: При
перемещении фар будьте
внимательны, чтобы не поцарапать
снегоход.

 [XCS00920]

4.

Снимите пластиковую ленту, а затем
отсоедините электрические разъемы фар.

1. Ниппель для смазки

1. Ниппель для смазки

1. Ниппель для смазки

1

1

1

1

1. Болт крепления фар

1. Передняя фара

1. Электрический разъем фар
2. Пластмассовый поясок

1

1

2

1

U8HGR2X0.book  Page 94  Wednesday, May 9, 2012  4:20 PM

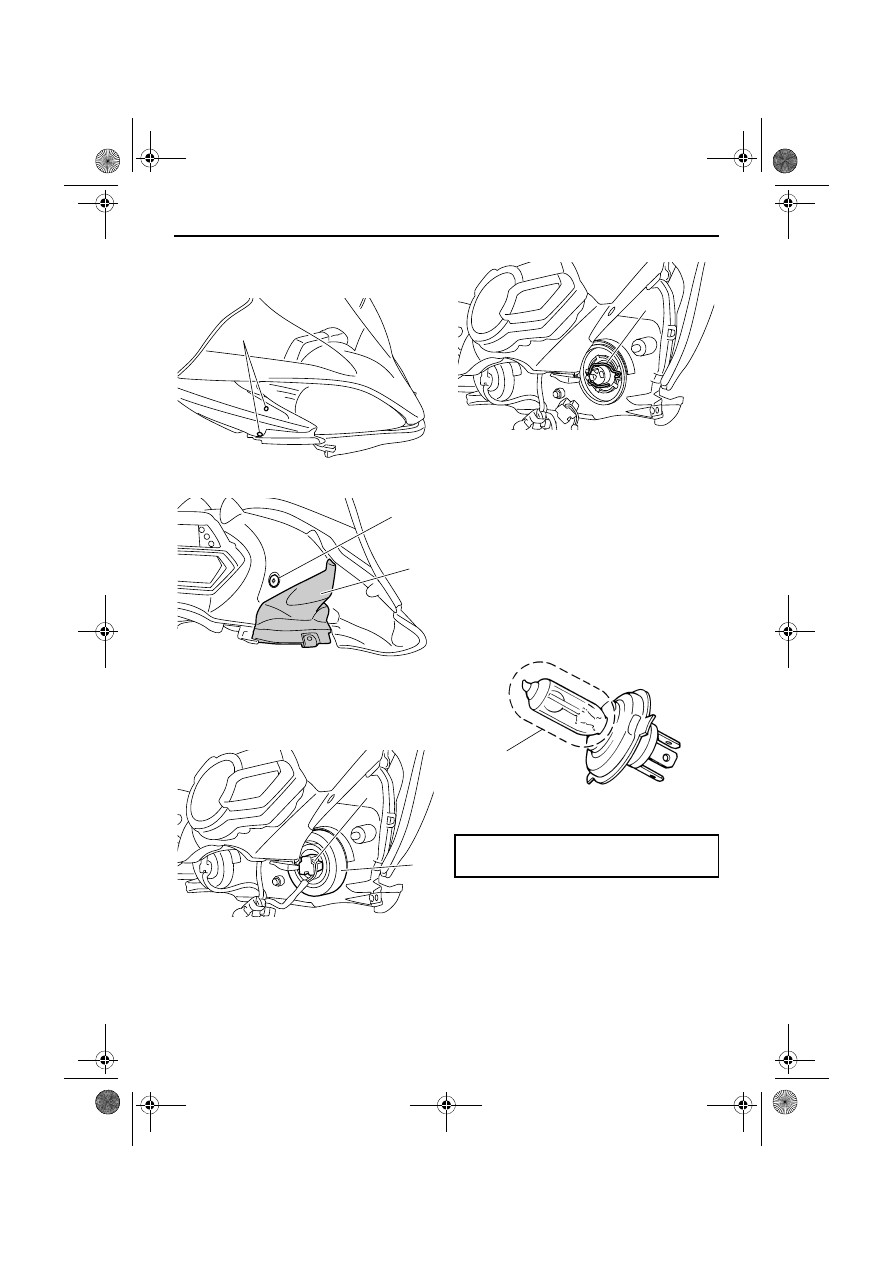

Периодическое техническое обслуживание и регулировка

95

5.

Открутите винты и снимите съемную
панель фар.

6.

Отсоедините электрический разъем фары.

7.

Снимите крышку фары.

8.

Отсоедините патрон фары, затем
извлеките перегоревшую лампу.

9.

Установите новую лампу, после чего
закрепите патрон на фаре. ВНИМАНИЕ:
Не касайтесь колбы лампы руками и не
допускайте попадания на нее масла, в
противном случае уменьшатся срок
службы и яркость лампы. При
загрязнении колбы маслом тщательно
протрите ее ветошью, смоченной
спиртом или растворителем лака.



[XCS00621]

10. Установите крышку фары, после чего

подсоедините разъем фары.

11. Установите съемную панель фар.
12. Подсоедините электрические разъемы

фар и установите пластиковую ленту.

1. Винт

1. Винт
2. Съемная панель фар

1. Разъем фары
2. Крышка фары

1

2

1

2

1

1. Патрон лампы

1. Не прикасаться к стеклянной части лампы.

Тип лампы:

Галогенная лампа

1

1
