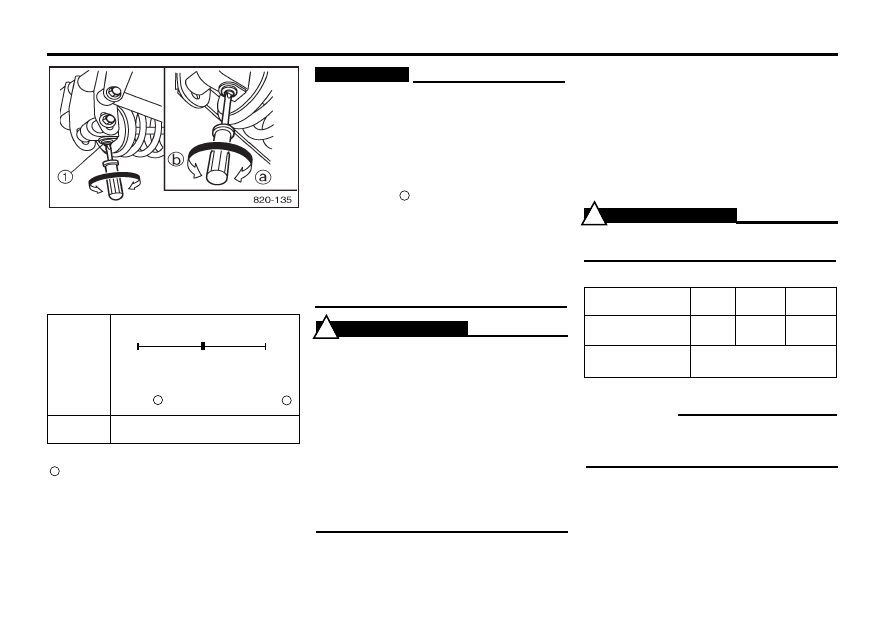

Регулировка демпфирующей силы
задней подвески

Для модели RSG90
Демпфирующую силу задней подвески можно
отрегулировать поворотом регулятора

.

* При повороте регулятора до упора в направлении

без приложения силы.

Регулировка жесткости пружины
задней подвески

Для модели RSG90

Общую жесткость пружины подвески и характе%
ристики амортизации можно отрегулировать
путем изменения положения установки амор%
тизатора.

a

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Положение
регулятора

16 щелчков   7 щелчков      1 щелчок
против ч.с.

против ч.с.    против ч.с.

Минимальное   Стандартное   Максимальное

Против часовой



  По часовой

стрелки *

стрелке

a

b

Демпфиру%

ющая сила

Уменьшение



    Увеличение

ОСТОРОЖНО:

Не продолжайте поворачивать регу"

лятор в направлении §а после его
остановки. Это может привести к
повреждению амортизатора и, как
следствие, невозможности регули"
ровки демпфирующей силы.



Не поворачивайте амортизатор в нап"

равлении

более чем на 16 щелч"

ков. Даже если регулятор беспрепятст"
венно поворачивается после 16 щелч"
ков, это не вызовет изменения демп"
фирующей силы.

Обязательно остановите регулятор в

положении, при котором слышен
щелчок.

b

ПРЕДУПРЕЖДЕНИЕ

Данный амортизатор содержит газообразный
азот под высоким давлением. При неправильном
обращении газ может взорваться и нанести
травму или повреждение имущества.
Не меняйте положение амортизатора и не
пытайтесь его открыть.
Не подвергайте амортизатор воздействию отк
рытого огня или нагреву от иного источника
тепла  это может привести к взрыву.
Никоим образом не деформируйте и не пов
реждайте амортизатор.
Не выбрасывайте изношенный или сломанный
амортизатор. Сдайте его дилеру фирмы Yamaha.

!

ПРЕДУПРЕЖДЕНИЕ

Данная регулировка должна производиться
только дилером фирмы Yamaha.

!

Установчное

положение

S

M

Н

Жесткость пружины

и амортизация

Мягкая

Cредняя Жесткая

Стандартное

положение

М

Данная регулировка должна выполняться
при ненагруженном снегоходе (без водителя
и груза).

ПРИМЕЧАНИЕ

8%22

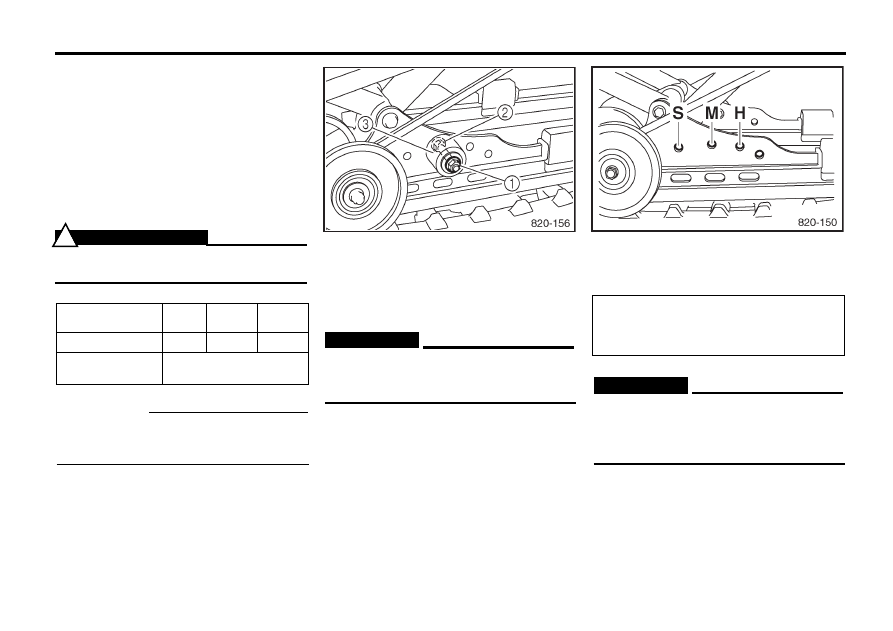

1. Ослабьте гайку регулировки жесткости
пружины

 на 1/2 или 3/4 оборота, прочно

удерживая регулировочный болт

 гаечным

ключом, чтобы болт не сдвинулся.

2. Поверните регулировочный болт

 в

нужное положение.

3. Прочно удерживая регулировочный болт,
затяните гайку регулировки жесткости
пружины

.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОСТОРОЖНО:

Не допускайте сдвига регулировоч"
ного болта



 при откручивании

гайки.

ОСТОРОЖНО:

Проследите, чтобы концы регулиро"
вочного болта находились в одина"
ковом положении с каждой стороны.

Крутящий момент затяжки гайки общей регу
лировки подвески:
49 Нм (4,9 м·кгс)

ОСТОРОЖНО:

Не допускайте сдвига регулировоч"
ного болта при закручивании гайки.

8%23

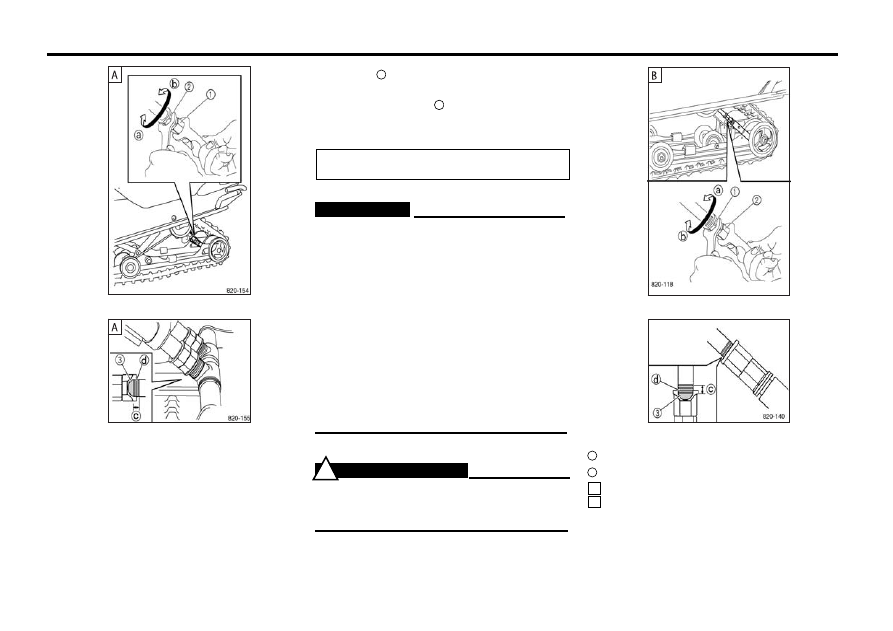

Регулировка тяги управления

Перераспределение веса можно отрегули%
ровать вращением регулировочной гайки

тяги управления.

1. Удерживая регулировочную гайку тяги
управления, ослабьте контргайку

.

2. Для увеличения перераспределения веса
поворачивайте регулировочную гайку в нап%

равлении

. Для уменьшения перераспре%

деления веса поворачивайте регулировочную

гайку в направлении

.

3. Затяните контргайку, удерживая регулиро%
вочную гайку на месте.

b

a

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Крутящий момент затяжки контргайки:
25 Нм (2,5 м·кгс)

ОСТОРОЖНО:

При использовании двух гаечных клю"
чей, входящих в комплект инстру"
ментов, располагайте их под пря"
мым углом относительно тяги управ"
ления, как показано на рисунке. При
этом ключи должны плотно охваты"
вать контргайку и регулировочную
гайку тяги управления.



Регулировочные гайки слева и справа

должны быть установлены в одно и
то же положение. Разница в их регу"
лировке может привести к ухудше"
нию управляемости снегохода и по"
тере его устойчивости.

ПРЕДУПРЕЖДЕНИЕ

При регулировке тяг управления никогда не
переходите за предельную границу регулировки,
обозначенную на тягах красной краской





!

Диапазон регулировки

Стандартное положение

RS90/RS90M/RS90R
RSG90

d

с

A
В

8%24

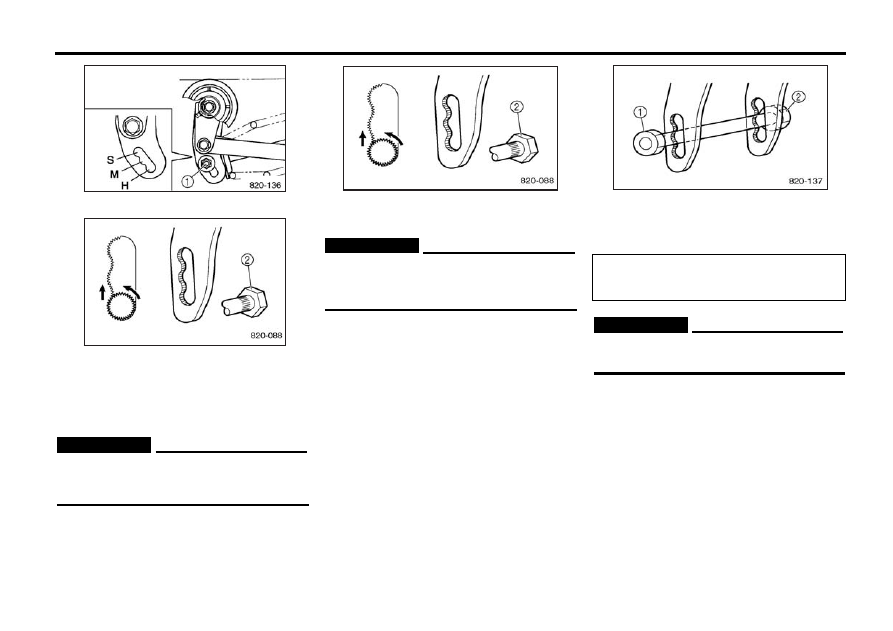

Регулировка стопорного механиз"
ма, препятствующего предельно"
му сжатию пружины

Для моделей RS90/RS90R

Жесткость пружины может быть отрегулиро%
вана путем изменения места установки сто%
порных механизмов, препятствующих пре%
дельному сжатию пружины.

1. Ослабьте гайку

 механизма, препятст%

вующего предельному сжатию пружины,
крепко удерживая болт

 механизма при по%

мощи гаечного ключа, так чтобы он не двигал%
ся, а затем снимите гайку, болт и механизм

.

2. Установите механизм, препятствующий пре%
дельному сжатию пружины.
3. Затяните гайку, крепко удерживая болт.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Поручите выполнение этой регулировки дилеру
фирмы Yamaha.

!

Установчное

положение

S

M

Н

Жесткость пружины  Мягкая

Cредняя Жесткая

Стандартное

положение

М

ОСТОРОЖНО:

Не допускайте сдвиги регулировоч"
ного болта при ослаблении или зак"
ручивании гайки.

Крутящий момент затяжки гайки механизма,
препятствующего предельному сжатию
пружины:
60 Нм (6,0 м·кгс)

ОСТОРОЖНО:

Убедитесь, что механизмы, препятст"
вующие предельному сжатию пру"
жины, установлены в одинаковом
положении на обеих сторонах.

Данная регулировка должна выполняться
при ненагруженном снегоходе (без водителя
и груза).

ПРИМЕЧАНИЕ
