5
3

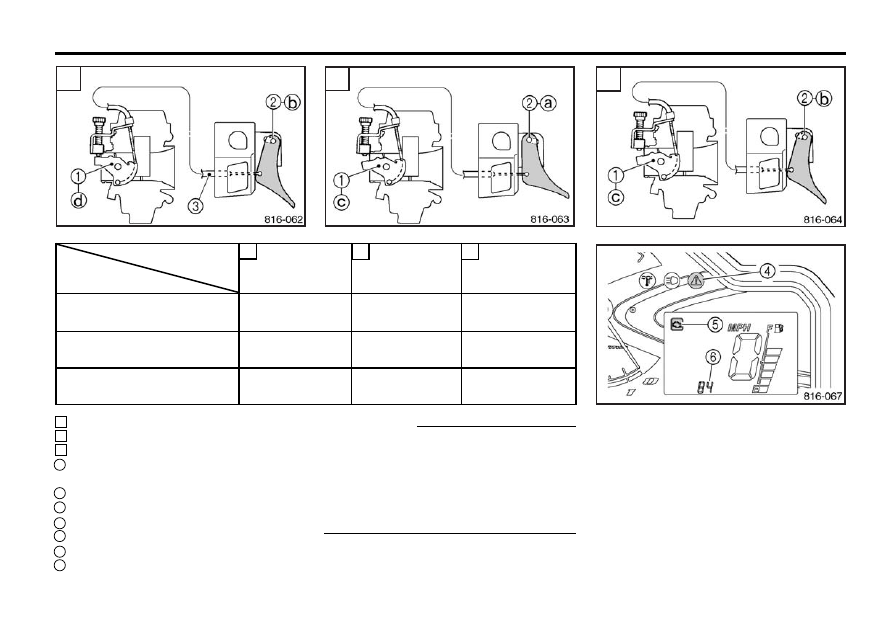

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

A

B

C

Компонент

Режим

Холостой ход

или пуск

Работа

Неисправность

Выключатель дроссельной
заслонки

Выкл.

Вкл.

Выкл.

Датчик положения
дроссельной заслонки

Закрыт

Открыт

Открыт

Двигатель

Работа

Работа

Срабатывание

системы T.O.R.S.

А

B

C

А Холостой ход или пуск
В Работа
С Неисправность
1 Датчик положения дроссельной заслонки

(положение дроссельного клапана)

2 Выключатель дроссельной заслонки
3 Трос дроссельной заслонки
a Вкл.
b Выкл.
с Открыт
d Закрыт

При активизации системы T.O.R.S. начнут
мигать лампа аварийной сигнализации

��� и

предупреждающий индикатор системы са
модиагностики

���. Кроме того, на дисплее

счетчика пробега/счетчика пройденного пу
ти начнет мигать двузначный код "84"

���.

ПРИМЕЧАНИЕ

5
4

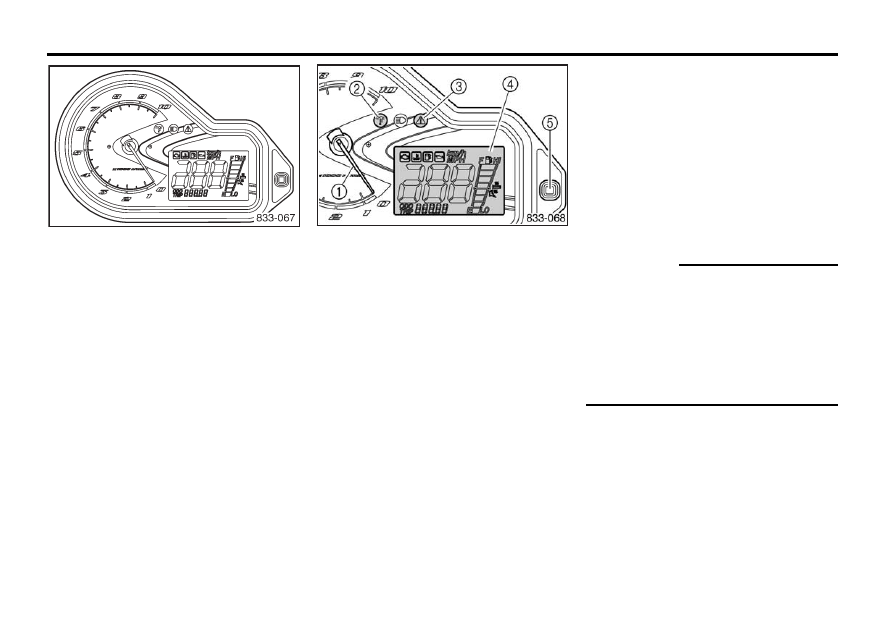

Модуль спидометра

Модуль спидометра имеет следующие приборы:

цифровой спидометр (показывает ско
рость движения)

счетчик пробега (показывает полный про
бег транспортного средства)

счетчик пройденного пути (отображает
расстояние, пройденное с момента, когда
его показания были последний раз обнуле
ны)

предупреждающие индикаторы (отобража
ют предупреждающие сообщения системы
самодиагностики, сообщения о перегреве
охлаждающей жидкости, низком уровне
топлива и низком уровне масла)

указатель уровня топлива (показывает ко
личество оставшегося в баке топлива)

индикатор уровня обогрева рукояток/ры
чага дроссельной заслонки (отображает
уровень обогрева рукояток или рычага
дроссельной заслонки)

После пуска двигателя стрелка тахометра

���

делает одно отклонение, и одновременно за
гораются и гаснут предупреждающий индика
тор перегрева охлаждающей жидкости

���,

лампа аварийной сигнализации

��� и все сег

менты индикаторной панели

���.

Уровень обогрева рукояток сначала отобража
ется в течение 5 секунд, после чего переклю
чается на отображение уровня топлива.

Режимы работы счетчика пробега и
счетчика пройденного пути

Переключение индикации на дисплее между
режимами показаний счетчика пробега "ODO"
и показаний счетчика пройденного пути "TRIP"
осуществляется нажатием кнопки выбо
ра/сброса

���.

Для сброса показаний счетчика пройденного
пути нажмите и удерживайте нажатой не ме
нее одной секунды кнопку выбора/сброса во
время отображения показаний счетчика прой
денного пути.

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

Для переключения индикации дисплея из ре
жима отображения показаний спидометра,
счетчика пробега и счетчика пройденного
пути в милях в режим отображения в кило
метрах и наоборот выберите после оста
новки снегохода режим индикации "ODO"
[Счетчик пробега], а затем нажмите и не
отпускайте не менее 10 секунд кнопку выбо
ра/сброса

���.

ПРИМЕЧАНИЕ

5
5

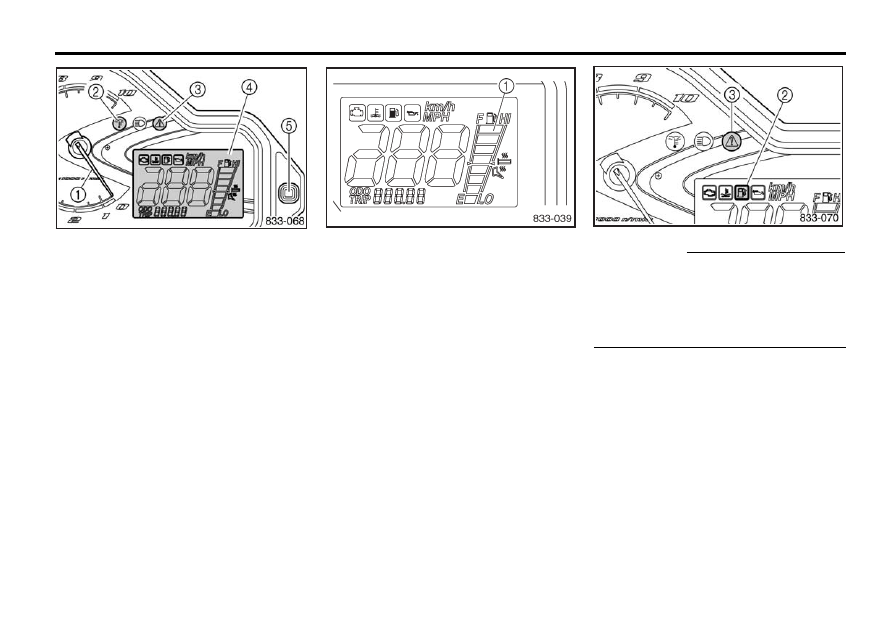

Индикаторная лампа дальнего света фар

Индикаторная лампа дальнего света фар

���

загорается при включении дальнего света фар.
(Работа переключателя дальнего и ближнего
света фар описана на стр. 512.)

Указатель уровня топлива и индикатор
уровня обогрева рукояток/рычага
дроссельной заслонки

Указатель уровня топлива и индикатор уровня
обогрева рукояток/рычага дроссельной за
слонки имеют восемь сегментов

���, показыва

ющих количество топлива, оставшегося в топ
ливном баке, уровень обогрева рукояток или
уровень обогрева рычага дроссельной заслонки.

Указатель уровня топлива
По мере расхода топлива сегменты указателя
гаснут, пока уровень не опустится до послед
него сегмента "Е" (Empty [Пусто]). Когда это
происходит, загораются предупреждающий
индикатор низкого уровня топлива

��� и лампа

аварийной сигнализации

���.

Если загорятся предупреждающий индикатор
низкого уровня топлива и лампа аварийной
сигнализации, при первой возможности за
правьте топливный бак.

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

Для обеспечения точности считываемых по
казаний указателя уровня топлива непо
движный снегоход должен находиться на
ровной поверхности. Показания указателя
меняются при движении снегохода и зави
сят от угла наклона снегохода.

ПРИМЕЧАНИЕ

5
6

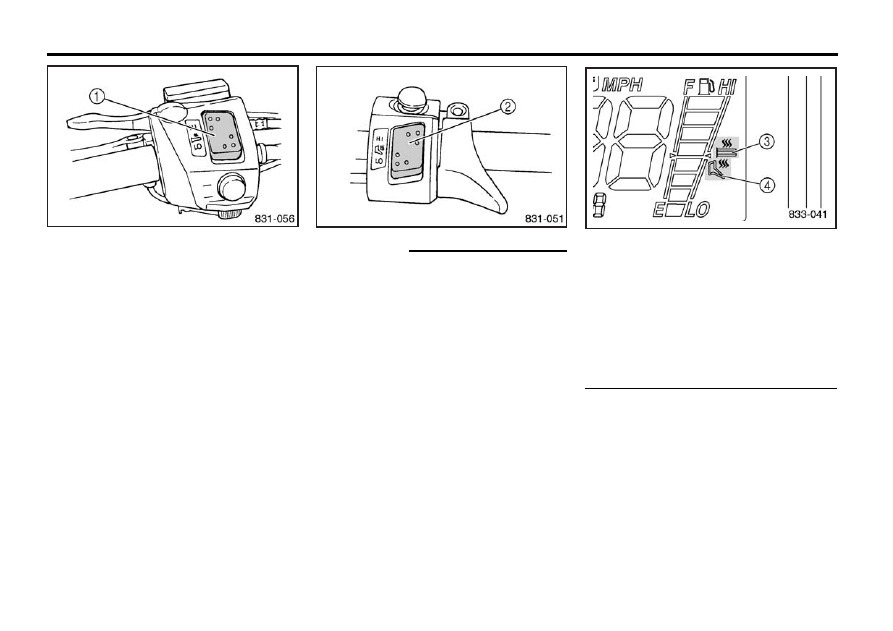

Индикатор уровня обогрева рукоя>
ток/рычага дроссельной заслонки

Регулятор обогрева рукояток

��� и регулятор

обогрева рычага дроссельной заслонки

��� за

дают степень электрообогрева рукояток руля
и рычага дроссельной заслонки.
Для повышения температуры нажимайте на
участок соответствующего регулятора с над
писью "HI" [Высокая], а для ее понижения
на участок с надписью "LO" [Низкая].

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

При нажатии на регулятор обогрева рукоя
ток загорается индикатор обогрева рукоя
ток

��� и дисплей переключается в режим

отображения уровня обогрева рукояток.

При нажатии на регулятор обогрева рычага
дроссельной заслонки загорается индикатор
обогрева рычага дроссельной заслонки

��� и

дисплей переключается в режим отображе
ния уровня обогрева рычага дроссельной за
слонки.

После отпускания регулятора обогрева ру
кояток/рычага дроссельной заслонки уровень
обогрева рукояток/рычага дроссельной за
слонки отображается в течение 5 секунд, а
затем дисплей переключается в режим от
ображения уровня топлива.

При непрерывном нажатии на регулятор
обогрева рукояток/рычага дроссельной за
слонки в то время, когда температура обог
рева максимальна, верхний сегмент индика
тора обогрева один раз мигает. При непре
рывном нажатии на регулятор обогрева ру

ПРИМЕЧАНИЕ

кояток/рычага дроссельной заслонки в то
время, когда температура обогрева мини
мальна, один раз мигает нижний сегмент
индикатора обогрева.

Когда включается двигатель, автоматичес
ки задается тот уровень обогрева рукоя
ток/рычага дроссельной заслонки, который
был установлен во время выключения двига
теля.
