Снегоход Yamaha VK10. Руководство - часть 5

Описание

12

ПРИМЕЧАНИЕ:

●

Приобретенный вами снегоход имеет незначительные отличия от изображенных на рисунках
данного руководства.

●

Конструкция и технические характеристики могут изменяться без уведомления.

U8GSR1X0.book  Page 12  Wednesday, March 14, 2007  12:42 PM

Контрольные функции

13

XSU12690

Главный переключатель

Главный переключатель контролирует
системы зажигания и освещения. Ниже
описаны его различные положения.

Выкл.

Цепь зажигания разомкнута.
Ключ можно извлечь из замка только в этом
положении.

Вкл.

Цепь зажигания замкнута.

Запуск

Цепь стартера замкнута.
Стартер запускает двигатель.

ОСТОРОЖНО:

XCS00020

Сразу после пуска двигателя отпустите
главный переключатель.

ПРИМЕЧАНИЕ:

Фары, освещение спидометра и задний фонарь
включаются после пуска двигателя.

XSU10300

Рычажок обогатителя

топливной смеси (choke)

Пользуйтесь этим рычажком при пуске и
прогреве холодного двигателя.

ПРИМЕЧАНИЕ:

Для правильного выполнения указанных
операций см. раздел “Пуск двигателя” на стр.
36.

XSU10310

Рычаг дроссельной заслонки

После окончательного запуска двигателя
нажатие рычага дроссельной заслонки
приведет в повышению оборотов двигателя и
включению системы привода. Регулируйте
скорость движения снегохода изменением
положения рычага управления дроссельной
заслонкой. Рычаг подпружинен, поэтому при
его отпускании скорость снегохода снижается
и двигатель переходит на холостые обороты.

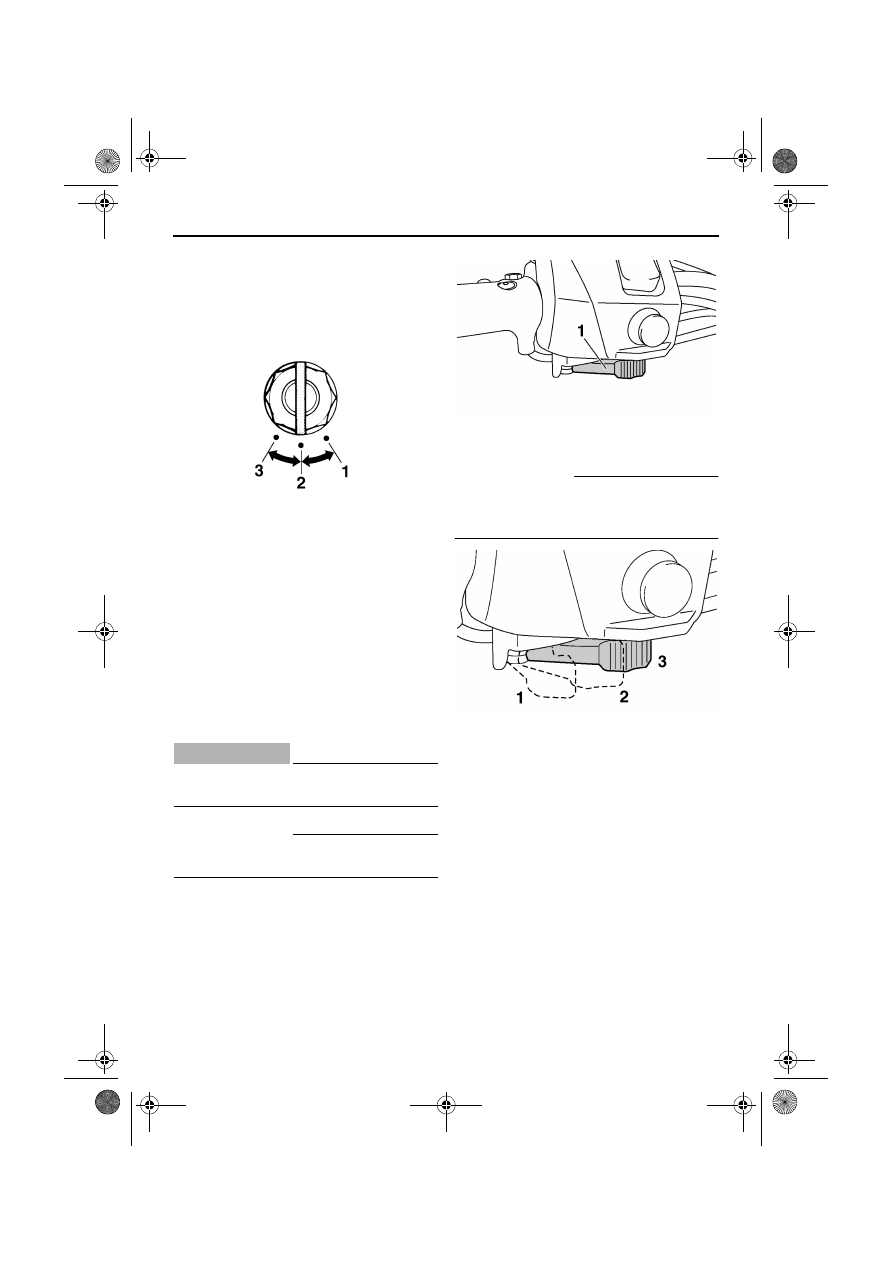

1. Выкл.
2. Вкл.
3. Запуск

1. Рычажок обогатителя топливной смеси

(choke)

1. При пуске холодного двигателя.
2. Прогрев
3. При прогретом двигателе.

U8GSR1X0.book  Page 13  Wednesday, March 14, 2007  12:42 PM

Контрольные функции

14

ПРЕДУПРЕЖДЕНИЕ

XWS00030

Перед пуском двигателя проверяйте на
работоспособность рычаг управления
дроссельной заслонкой, тормоз и механизм
рулевого управления. (См. стр. 34.)

XSU10321

Система предотвращения

перегрева двигателя

Данная модель оснащена системой
предотвращения перегрева двигателя,
работающего на холостом ходу.
Если двигатель работает на холостом ходу в
течение 3 минут или более, а температура
охлаждающей жидкости превысила 100 °C
(212 °F), двигатель автоматически
отключится, чтобы предотвратить перегрев.

ПРИМЕЧАНИЕ:

После отключения двигатель может быть
запущен.

XSU10331

Система блокировки

дроссельной заслонки

(T.O.R.S.)

ПРЕДУПРЕЖДЕНИЕ

XWS00040

●

Если сработала система T.O.R.S., то
перед повторным запуском двигателя
обязательно устраните причину
неисправности и убедитесь, что
двигатель работает нормально.

●

В двигателе должны использоваться
свеча зажигания и колпачок свечи
зажигания только установленных типов.
В противном случае T.O.R.S. не будет
работать должным образом.

Если при эксплуатации происходит нарушение
работы карбюратора или троса дроссельной
заслонки, то при отпускании рычага
управления дроссельной заслонкой
срабатывает система T.O.R.S.
Система T.O.R.S. предназначена для
прерывания зажигания и поддержания частоты
вращения двигателя в пределах скорости
включения сцепления в случае, если
карбюраторы не возвращают двигатель в
режим холостого хода при отпускании рычага.
(Скорость включения сцепления см. на стр.
85.)

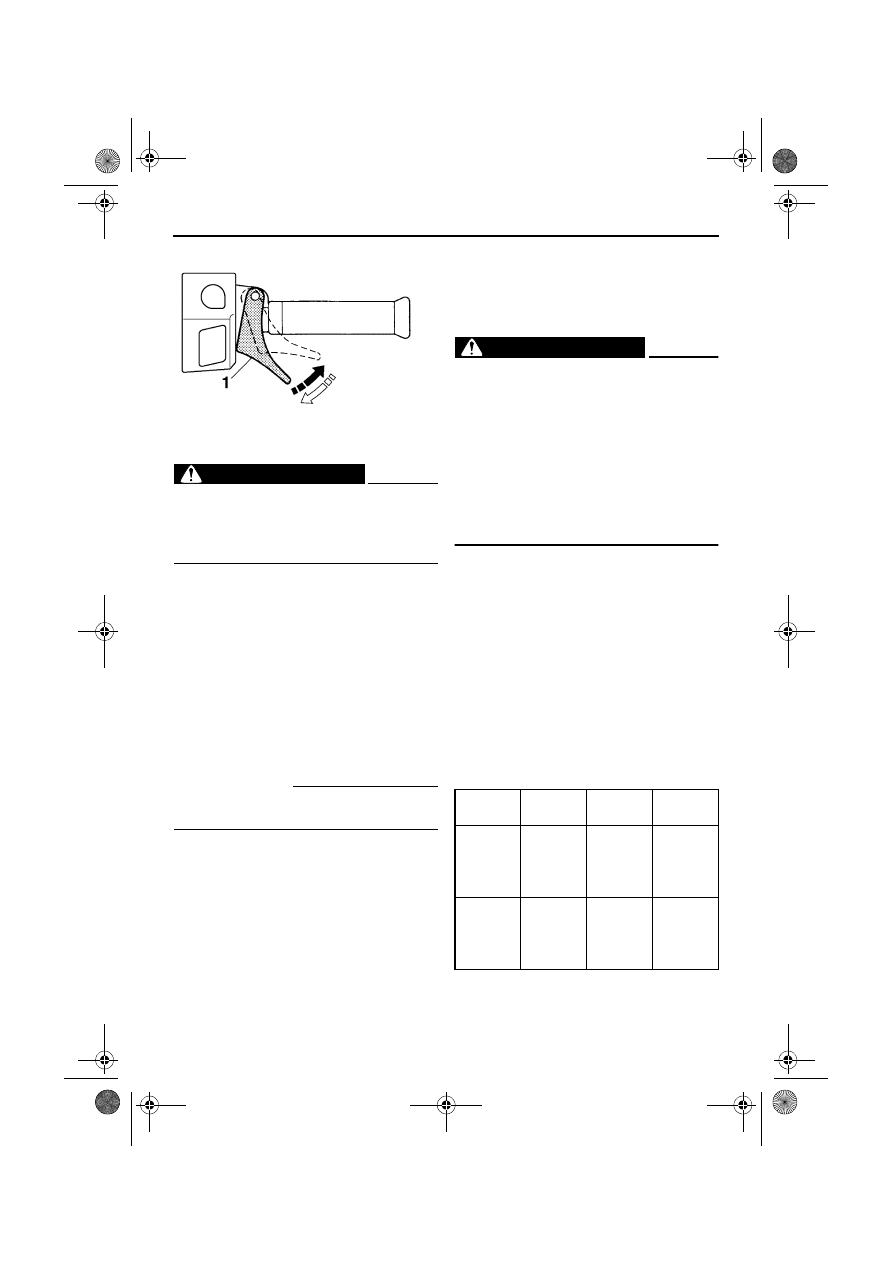

1. Рычаг дроссельной заслонки

Холостой

ход/запуск

Работа

Неисправн

ость

Выключа
тель
дроссель
ной
заслонки

Выкл.

Вкл.

Выкл.

Датчик
положения
дроссельн
ой
заслонки

Закрыто

Открыто

Открыто

U8GSR1X0.book  Page 14  Wednesday, March 14, 2007  12:42 PM

Контрольные функции

15

Холостой ход/запуск

Работа

Неисправность

ПРИМЕЧАНИЕ:

●

Если сработала система T.O.R.S., начинают
непрерывно мигать предупреждающий
индикатор системы и самодиагностики и
двузначный код “84” на дисплее счетчика
пробега/счетчика пройденного пути.

●

Система T.O.R.S. отслеживает состояние
датчика положения дроссельной заслонки,
спидометра и датчика скорости, срабатывая
при отключении или неисправности какого-
либо из этих компонентов.

XSU10351

Спидометр

В составе спидометра имеются следующие
приборы:

Двигатель

Работает

Работает

Срабатыв

ает

система

T.O.R.S.

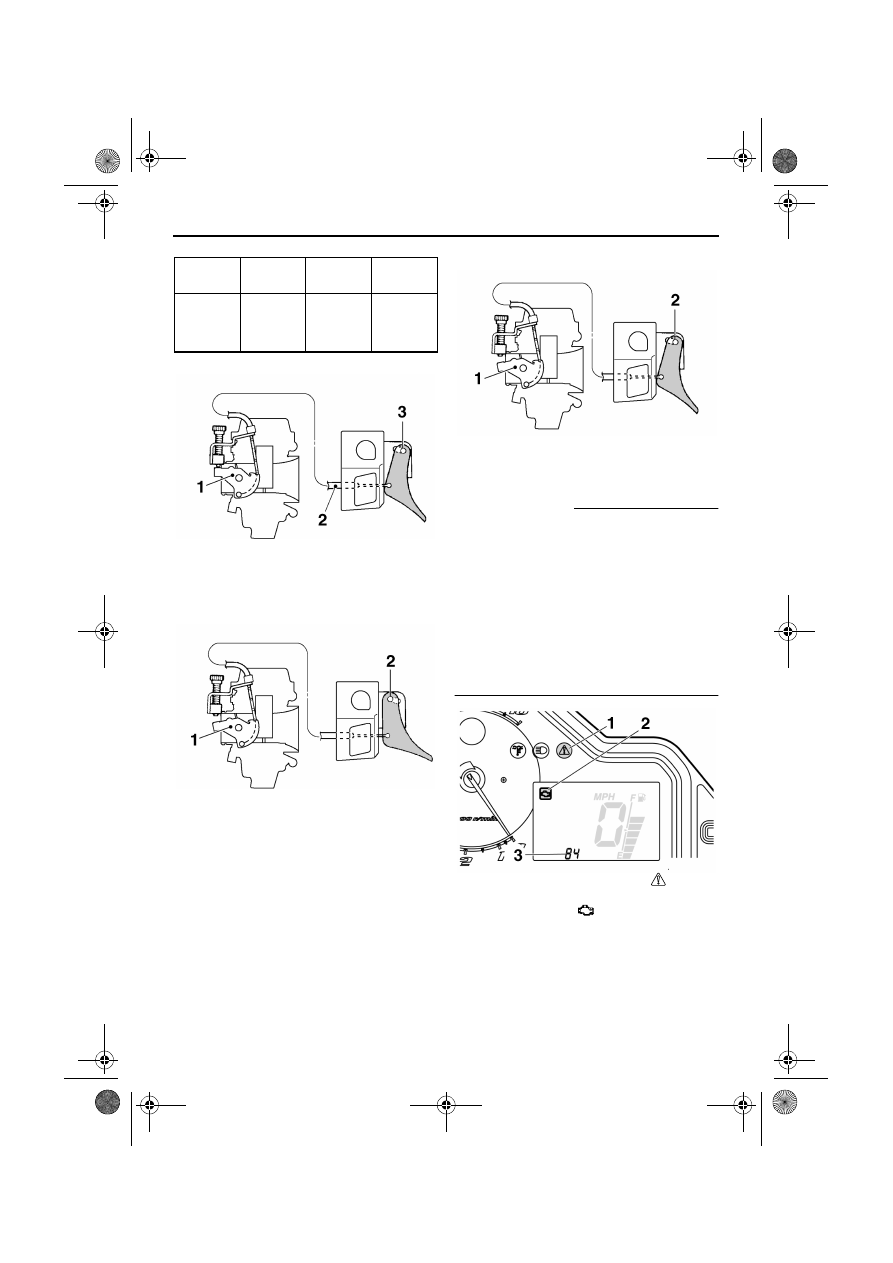

1. Датчик положения дроссельной заслонки

(закрытое положение дроссельного клапана)

2. Трос дроссельной заслонки
3. Выключатель дроссельной заслонки (выкл.)

1. Датчик положения дроссельной заслонки

(открытое положение дроссельного клапана)

2. Выключатель дроссельной заслонки (вкл.)

Холостой

ход/запуск

Работа

Неисправн

ость

1. Датчик положения дроссельной заслонки

(открытое положение дроссельного клапана)

2. Выключатель дроссельной заслонки (выкл.)

1. Лампа аварийной сигнализации  “

”

2. Предупреждающий индикатор системы

самодиагностики  “

”

3. Двузначный код “84”
