8-32

0738-367

0738-508

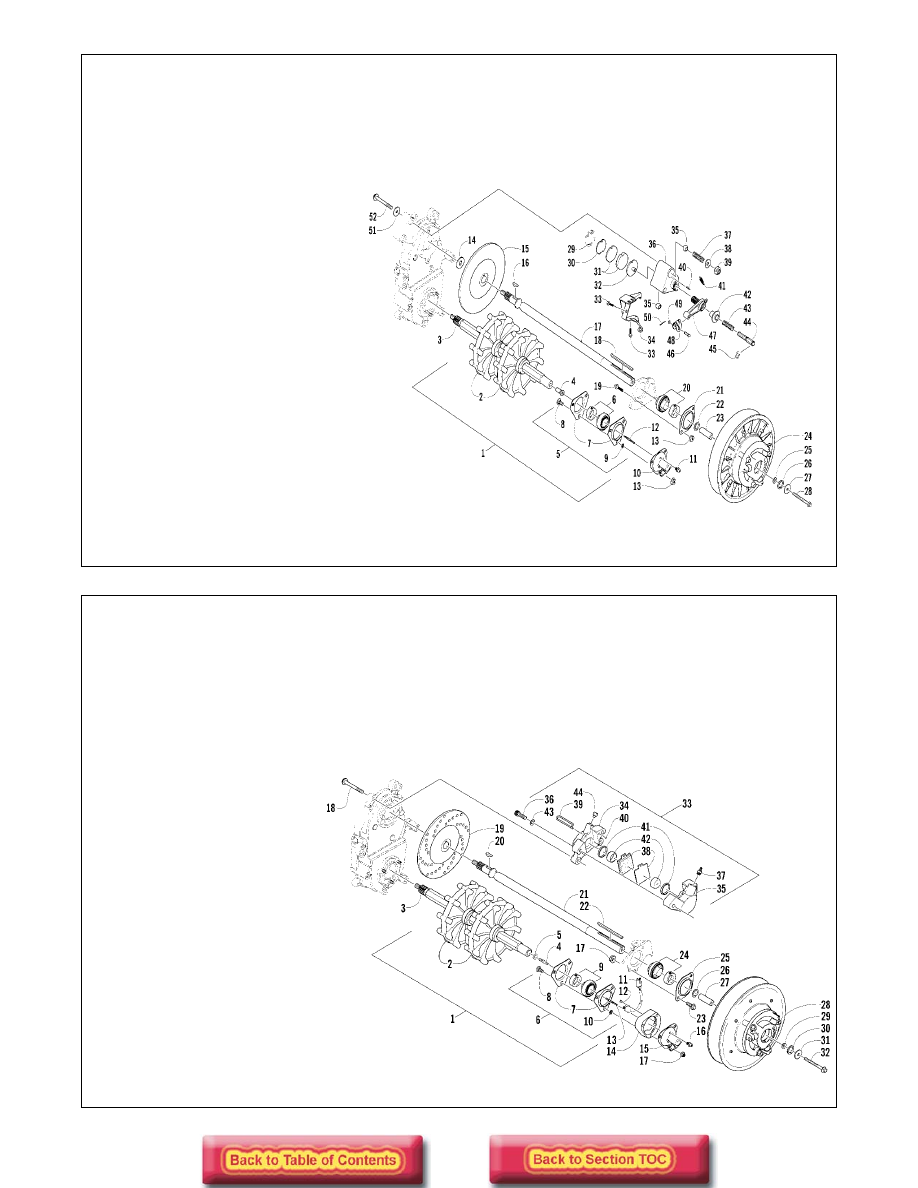

Drive & Driven Shafts/
Quick-Adjust Brake Assy

KEY

1. Track Drive Assy
2. Drive Sprocket
3. Driveshaft
4. Drive Bushing
5. Flange Plate
6. Bearing
7. Flange Plate
8. Carriage Bolt
9. Solder Ring

10. Drive Adapter
11. Grease Fitting
12. Cable Adapter
13. Lock Nut
14. Washer
15. Brake Disc
16. Key
17. Driven Shaft
18. Key
19. Cap Screw
20. Bearing/Lock

Collar

21. Flange Plate
22. Washer
23. Stub Shaft
24. Driven Pulley
25. Washer
26. Washer
27. Washer
28. Cap Screw
29. Snap Ring
30. Stationary Pad

Backing Plate

31. Brake Pad Set
32. Brake Pad Piston
33. Cap Screw
34. Brake Cable

Bracket

35. Alignment Ball
36. Brake Caliper

Assy

37. Compression

Spring

38. Washer
39. Brake Caliper Nut
40. Spring Pin
41. Return Spring
42. Brake Adjuster

Knob

43. Compression

Spring

44. Brake Adjuster

Screw

45. E-Ring
46. Clevis Pin
47. Activator Arm
48. Clevis Pin
49. Washer
50. Cotter Pin
51. Washer
52. Brake Caliper

Mounting Bolt

Drive & Driven Shafts/
Hydraulic Brake Assy

KEY

1. Track Drive Assy
2. Drive Sprocket
3. Driveshaft
4. Drive Bushing
5. Ring Magnet
6. Flange Plate/

Bearing Assy

7. Flange Plate
8. Carriage Bolt
9. Bearing

10. Solder Ring
11. Magnetic Switch
12. Self-Tapping

Screw

13. Cable Adapter
14. Motion Sensor

Housing

15. Drive Adapter
16. Grease Fitting
17. Lock Nut
18. Cap Screw
19. Brake Disc
20. Key
21. Driven Shaft
22. Key

23. Cap Screw
24. Bearing
25. Flange Plate
26. Washer
27. Stub Shaft
28. Driven Pulley
29. Washer
30. Washer
31. Washer
32. Cap Screw
33. Brake Caliper

Assy

34. Housing
35. Housing
36. Cap Screw
37. Bleed

Screw

38. Brake Pad Set
39. Retaining Pin
40. O-Ring
41. O-Ring
42. Piston
43. Washer
44. Adapter Fitting

8-33

8

0738-368

0737-830

Chain Tensioner Assy

KEY

1. Chain Case
2. Stud
3. O-Ring
4. Bolt
5. Bolt
6. Lock Nut
7. Carriage Bolt
8. Carriage Bolt
9. Washer

10. Cap Screw
11. Drain Plug
12. O-Ring
13. Adjuster Housing
14. Cover
15. Adjuster Spring
16. Self-Tapping

Screw

17. Adjuster Shaft
18. Adjuster Screw
19. O-Ring
20. Compression

Spring

21. Rivet
22. Machine Screw
23. Cover
24. Shift Fork Shaft
25. O-Ring
26. Spring Pin
27. Vent Cover
28. Self-Tapping

Screw

29. Shift Fork
30. Seal
31. Drain Plug

32. O-Ring
33. Self-Tapping

Screw

34. Oil Level Stick
35. Tube
36. Cap Screw
37. Nut
38. Bracket
39. Roller Arm Nut
40. Washer
41. Roller Arm
42. Cap Screw
43. Washer
44. Roller Shaft
45. Roller
46. Bearing
47. Lock Nut
48. Carriage Bolt
49. Guard
50. Lock Nut

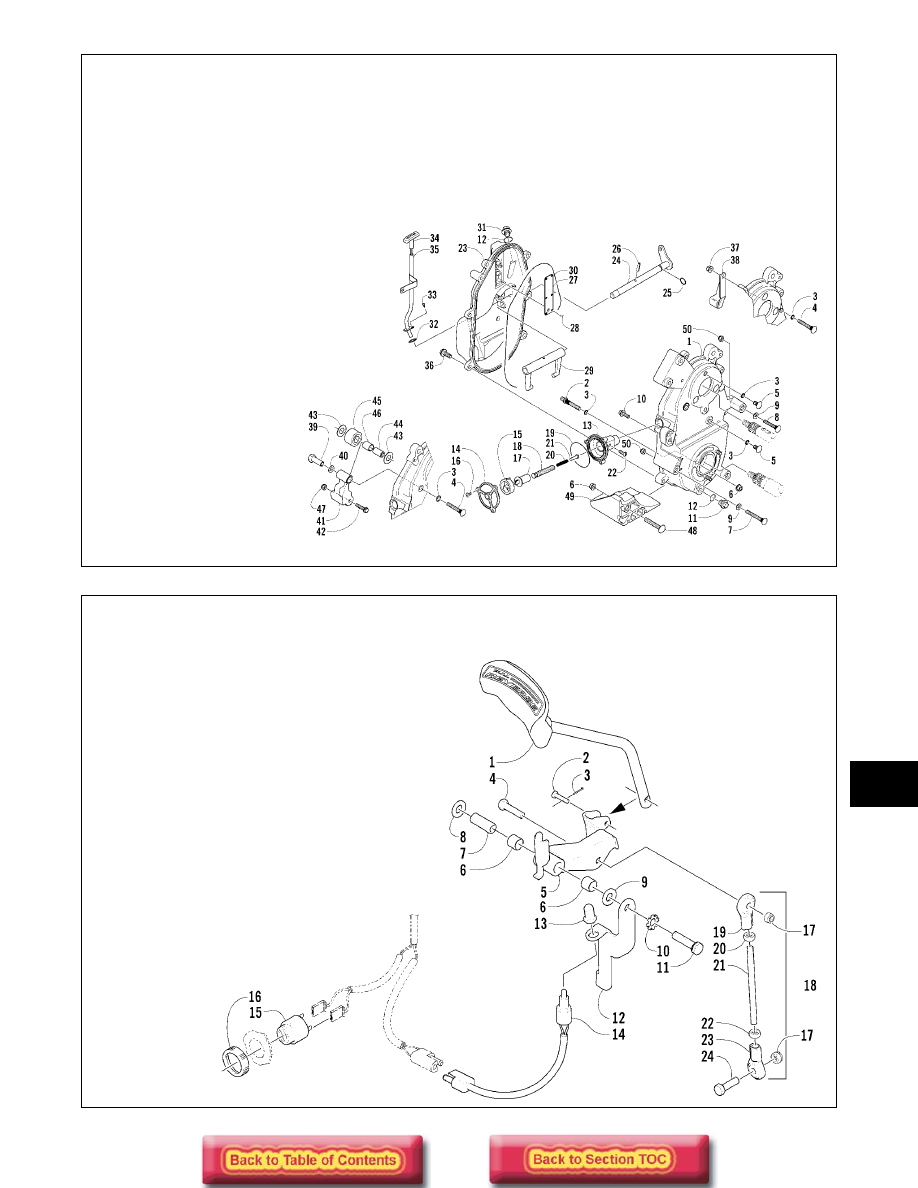

Shift Lever Assy

KEY

1. Lever
2. Clevis Pin
3. Cotter Pin
4. Cap Screw
5. Shift Pivot
6. Bushing
7. Axle
8. Washer
9. Washer

10. External Tooth

Lock Washer

11. Cap Screw
12. Bracket
13. Switch Boot
14. Alarm Switch
15. Reverse Alarm
16. Retaining Ring
17. Lock Nut
18. Shift Linkage

Assy

19. Rod End - Left
20. Jam Nut - Left
21. Linkage Rod
22. Jam Nut - Right
23. Rod End - Right
24. Cap Screw

8-34

Drive Train

 Schematics

(w/o Reverse)

„ NOTE: Determine which type of drive train is
being serviced and refer to the appropriate illustra-
tion for component details; then disassemble and
assemble accordingly. Some components will vary
from model to model. The technician should use
discretion and sound judgment when removing
and installing components.

0738-555

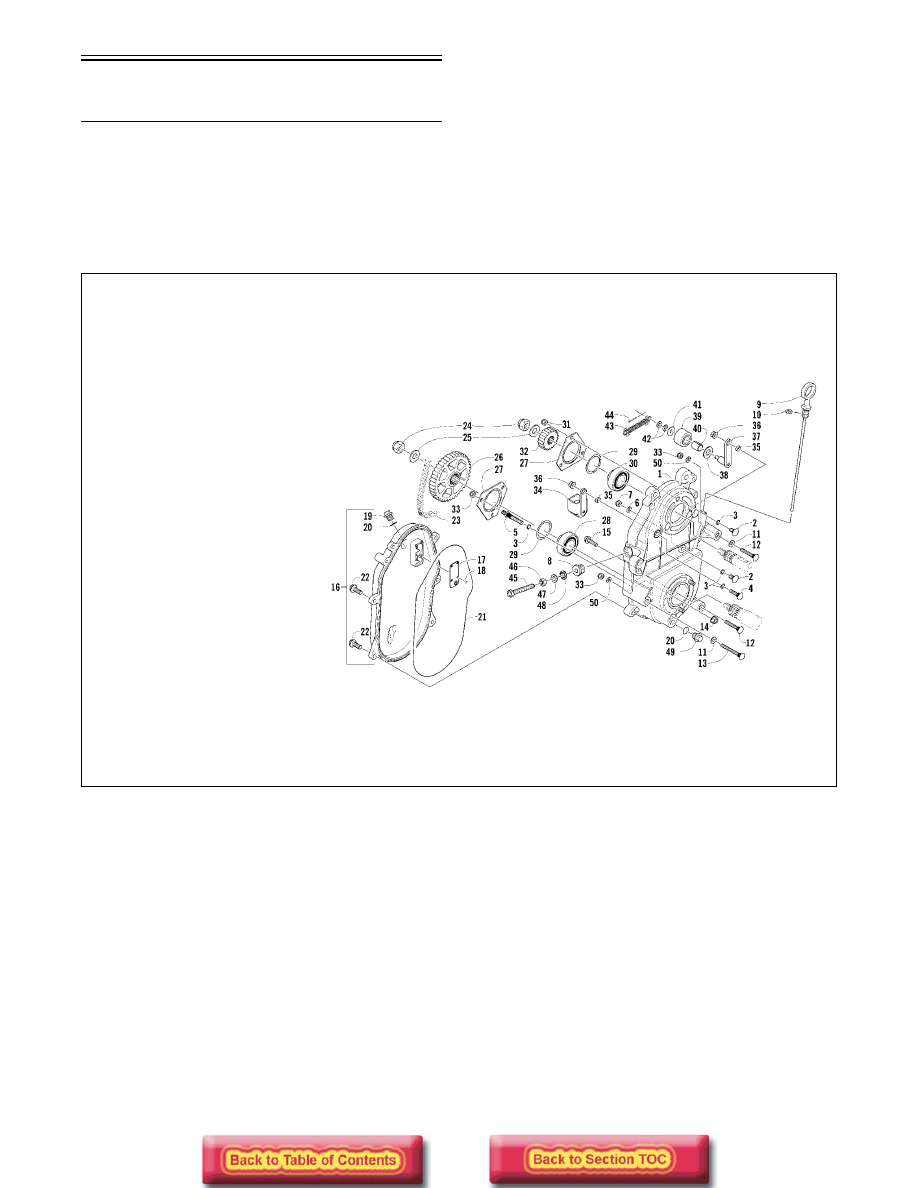

Chain Case Assy

KEY

1. Chain Case w/

Studs

2. Ribbed Bolt
3. Stud O-Ring
4. Ribbed Bolt
5. Stud
6. Washer
7. Nut
8. Adapter
9. Oil Level Stick

10. O-Ring
11. Washer
12. Bolt
13. Bolt
14. Lock Nut
15. Lock Nut
16. Chain Case

Cover

17. Vent Cover
18. Self-Tapping

Screw

19. Plug
20. O-Ring
21. Seal
22. Cap Screw
23. Chain
24. Lock Nut
25. Washer
26. Sprocket
27. Flange
28. Bearing
29. Seal
30. Bearing
31. Lock Nut

32. Sprocket
33. Lock Nut
34. Tightener Arm

Assy

35. Bushing
36. Lock Nut
37. Tightener Arm
38. Washer
39. Tightener Roller
40. Bearing
41. Washer
42. Washer
43. Spring Assy
44. Cotter Pin
45. Chain Adjuster

Screw

46. Nut
47. Washer
48. Seal
49. Plug
50. Washer

8-35

8

0738-428

0738-648

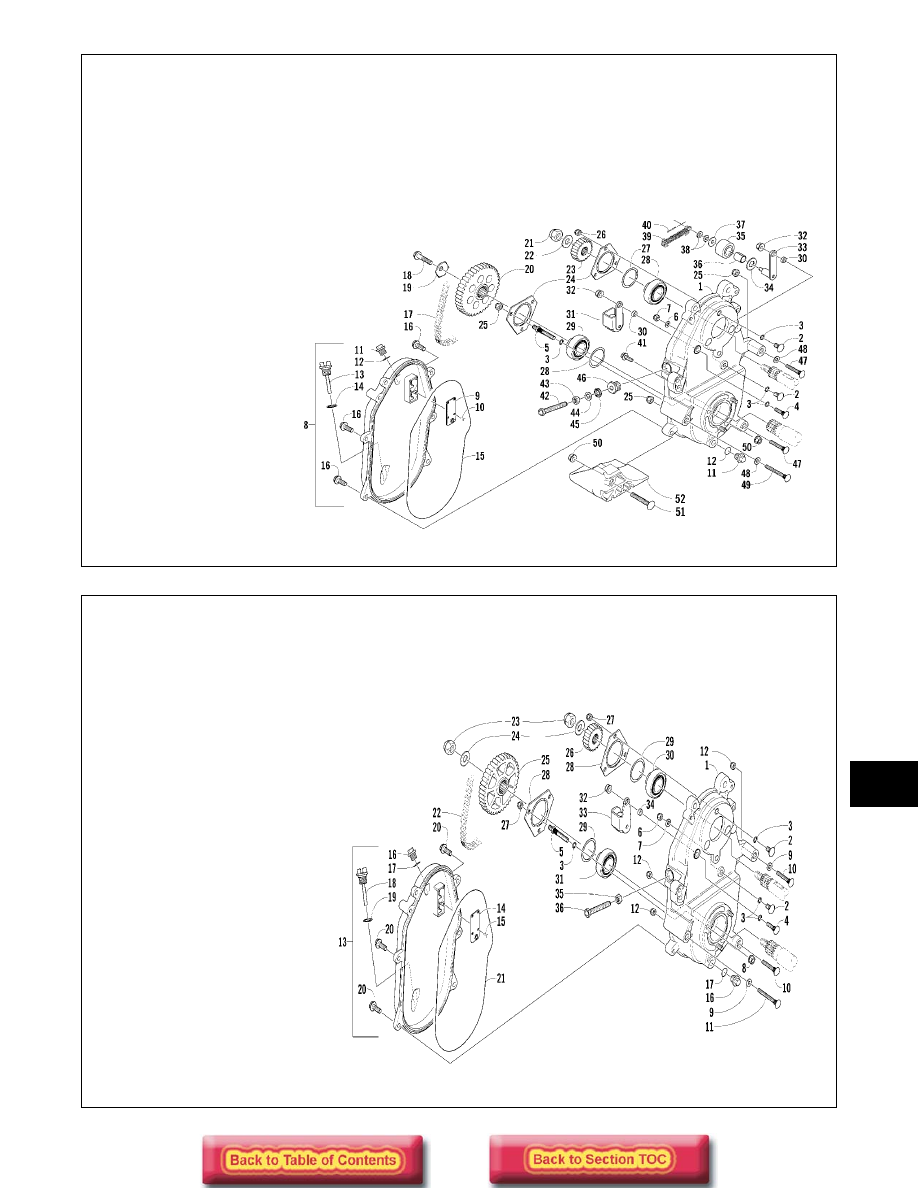

Chain Case Assy

KEY

1. Chain Case w/

Studs

2. Ribbed Bolt
3. O-Ring
4. Ribbed Bolt
5. Stud
6. Washer
7. Nut
8. Cover Assy
9. Vent Cover

10. Self-Tapping

Screw

11. Plug
12. O-Ring
13. Oil Level Stick
14. O-Ring
15. Seal
16. Cap Screw
17. Chain
18. Cap Screw
19. Pyramidal

Washer

20. Sprocket
21. Lock Nut
22. Spring Washer
23. Sprocket
24. Flange Plate
25. Lock Nut
26. Lock Nut
27. Bearing
28. O-Ring
29. Bearing
30. Bushing

31. Tightener Arm

Assy

32. Lock Nut
33. Arm
34. Washer
35. Roller
36. Bearing
37. Washer
38. Washer
39. Spring Assy
40. Cotter Pin
41. Cap Screw
42. Adjuster
43. Nut
44. Washer
45. Seal
46. Adapter
47. Carriage Bolt
48. Washer
49. Carriage

Bolt

50. Lock Nut
51. Carriage

Bolt

52. Guard

Chain Case

KEY

1. Chain Case w/

Studs

2. Bolt
3. O-Ring
4. Bolt
5. Stud
6. Lock Nut
7. Washer
8. Lock Nut
9. Washer

10. Carriage Bolt
11. Carriage Bolt
12. Lock Nut
13. Cover
14. Vent
15. Self-Tapping

Screw

16. Plug
17. O-Ring
18. Oil Level Stick
19. O-Ring
20. Cap Screw
21. Seal
22. Chain
23. Lock Nut
24. Spring Washer
25. Sprocket
26. Sprocket
27. Lock Nut
28. Flange
29. O-Ring
30. Bearing

31. Bearing
32. Lock Nut
33. Tightener Assy
34. Bushing
35. Nut
36. Chain Roller

Screw
