Snowmobile Arctic Cat (2002 year). Manual - part 53

4-5

4

0735-853

0737-025

0736-643

0735-335

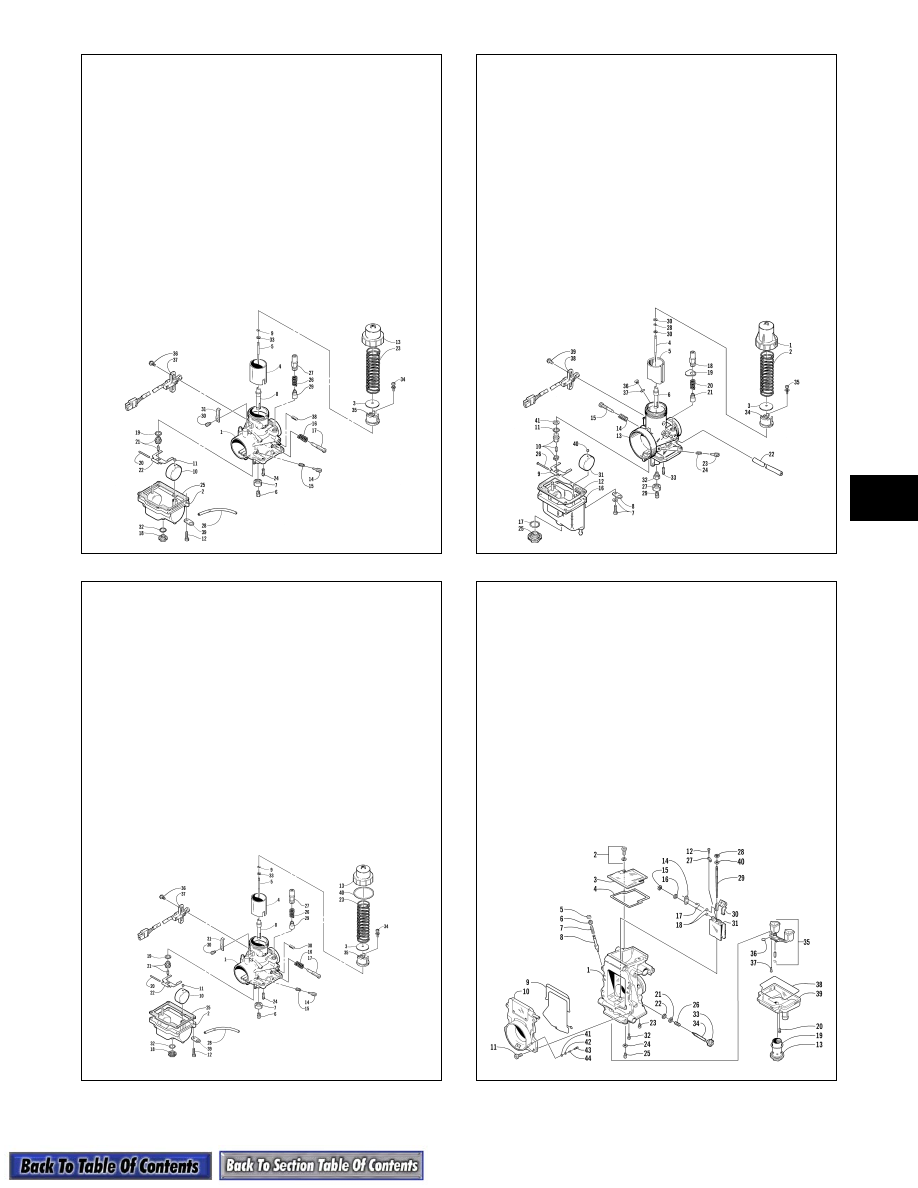

KEY

1. Mixing Body

Assy

2. Float Chamber
3. Plate
4. Piston Valve
5. Jet Needle
6. Main Jet
7. Baffle Ring
8. Needle Jet
9. E-Clip

10. Float
11. Cap
12. Screw w/Spring

Washer

13. Mixing Body

Top

14. Pilot Air Screw

15. Spring
16. Spring
17. Idle Speed

Screw

18. Drain Screw
19. Washer
20. Float Pin
21. Needle Valve

Assy

22. Float Arm
23. Piston Valve

Spring

24. Pilot Jet
25. Gasket
26. Starter Plunger

Spring

27. Starter Plunger

Cap

28. Hose
29. Starter Plunger
30. Screw w/Spring

Washer

31. Plate
32. O-Ring
33. Washer
34. Screw w/

Washer

35. Magnet Block

 36. Self-Tapping

Screw

37. Magnetic

Switch

38. Cap
39. Hose Plate

VM-32

KEY

1. Mixing Body

Assy

2. Float Chamber
3. Plate
4. Piston Valve
5. Jet Needle
6. Main Jet
7. Baffle Ring
8. Needle Jet
9. E-Clip

10. Float
11. Cap
12. Screw w/Spring

Washer

13. Mixing Body

Top

14. Pilot Air Screw

15. Spring
16. Spring
17. Idle Speed

Screw

18. Drain Screw
19. Washer
20. Float Pin
21. Needle Valve

Assy

22. Float Arm
23. Piston Valve

Spring

24. Pilot Jet
25. Gasket
26. Starter Plunger

Spring

27. Starter Plunger

Cap

28. Hose
29. Starter Plunger
30. Screw w/Spring

Washer

31. Plate
32. O-Ring
33. Washer
34. Screw w/

Washer

35. Magnet Block
36. Self-Tapping

Screw

37. Magnetic

Switch

38. Cap
39. Plate
40. Washer

VM-34

VM-38

KEY

1. Mixing Body

Top

2. Piston Valve

Spring

3. Plate
4. Jet Needle
5. Piston Valve
6. Needle Jet
7. Screw w/Spring

Washer

8. Plate
9. Float Arm

10. Needle Valve

Assy

11. Washer
12. Gasket

13. Mixing Body

Assy

14. Spring
15. Idle Speed

Screw

16. Float Chamber
17. O-Ring
18. Starter Plunger

Cap

19. Washer
20. Spring
21. Starter Plunger
22. Air Vent Tube
23. Pilot Air Screw
24. Spring
25. Drain Plug
26. Float Arm Pin

27. Baffle Ring
28. E-Clip
29. Main Jet
30. E-Clip Washer
31. Float
32. Screw Guide
33. Pilot Jet
34. Magnet Block
35. Machine Screw
36. Machine Screw
37. Washer
38. Magnetic Switch
39. Self-Tapping

Screw

40. Cap
41. Washer

KEY

1. Mixing Body
2. Screw w/

Washer

3. Top Cap
4. Gasket
5. Plunger Cap
6. Guide
7. Spring
8. Starter Plunger
9. Gasket

10. Funnel Assy
11. Screw
12. Screw
13. Plug
14. Plate

15. E-Clip
16. Washer
17. Clip
18. Bushing
19. O-Ring
20. Screw
21. Washer
22. Washer
23. Starter Jet
24. Washer
25. Main Jet
26. Spring
27. Plate
28. E-clip
29. Jet Needle

30. Lever Assy
31. Throttle Valve
32. Pilot Jet
33. Cap
34. Fuel Mixture

Screw

35. Float Assy
36. O-Ring
37. Screw
38. O-Ring
39. Float Chamber
40. Washer
41. O-Ring
42. Washer
43. Air Screw
44. Spring

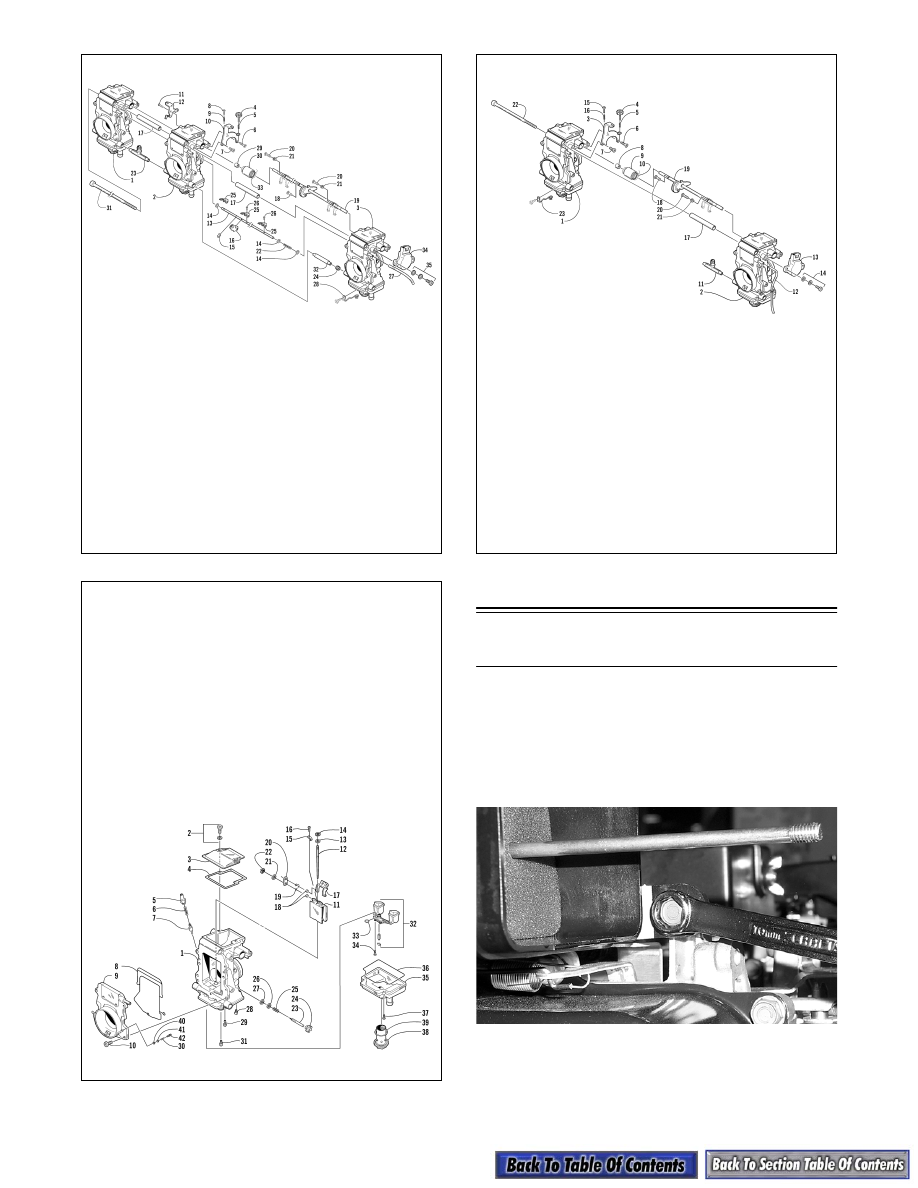

TM-36/TM-38 (Triple)

4-6

0735-336

0735-683

0736-229

Removing Carburetor

(BV-Style)

1. Remove the wing nut securing the air cleaner end

cap to the air cleaner housing.

2. Remove the cap screw and flanged nuts securing

the air cleaner housing to the carburetor and

engine.

A002

TM-36/TM-38 (Triple)

KEY

1. Carburetor

Assy

2. Carburetor

Assy

3. Carburetor

Assy

4. Idle Speed

Screw

5. Spring
6. Screw
7. Screw
8. Screw
9. Spring

10. Bracket
11. Screw

12. Bracket
13. Shaft
14. Washer
15. E-Clip
16. Lever
17. Spacer
18. Screw
19. Throttle Lever

Shaft Assy

20. Lever Ring

Screw

21. Synchronizing

Nut

22. Spring

23. Inlet T-Fitting
24. Seal
25. Lever
26. Machine Screw
27. Hose
28. Clip
29. Spacer
30. Sleeve
31. Bolt
32. Spacer
33. Spring
34. Sensor Assy
35. Screw w/

Washers

TM-38/TM-40 (Twin)

KEY

1. Mixing Body
2. Screw w/

Washer

3. Top Cap
4. Gasket
5. Plunger Cap
6. Spring
7. Starter Plunger
8. Gasket
9. Funnel Assy

10. Screw
11. Throttle Valve
12. Jet Needle
13. Washer
14. E-Clip

15. Retaining Plate
16. Retaining Plate

Screw

17. Lever Assy
18. Bushing
19. Clip
20. Plate
21. Washer
22. E-Clip
23. Fuel Mixture

Screw

24. Cap
25. Spring
26. Washer
27. Rubber Washer

28. Starter Jet
29. Pilot Jet
30. Spring
31. Main Jet
32. Float Assy
33. O-Ring
34. Screw
35. Float Chamber
36. Gasket
37. Screw
38. Drain Plug
39. O-Ring
40. O-Ring
41. Washer
42. Air Screw

TM-38/TM-40 (Twin)

KEY

1. Carburetor Assy
2. Carburetor Assy
3. Bracket
4. Idle Speed Screw
5. Spring
6. Screw
7. Screw
8. Spacer
9. Sleeve

10. Spring
11. T-Fitting
12. Hose

13. Sensor Assy
14. Screw w/Washers
15. Screw
16. Spring
17. Spacer
18. Screw
19. Throttle Lever Shaft Assy
20. Lever Ring Screw
21. Lever Ring
22. Bolt
23. Clip

4-7

4

GF314D

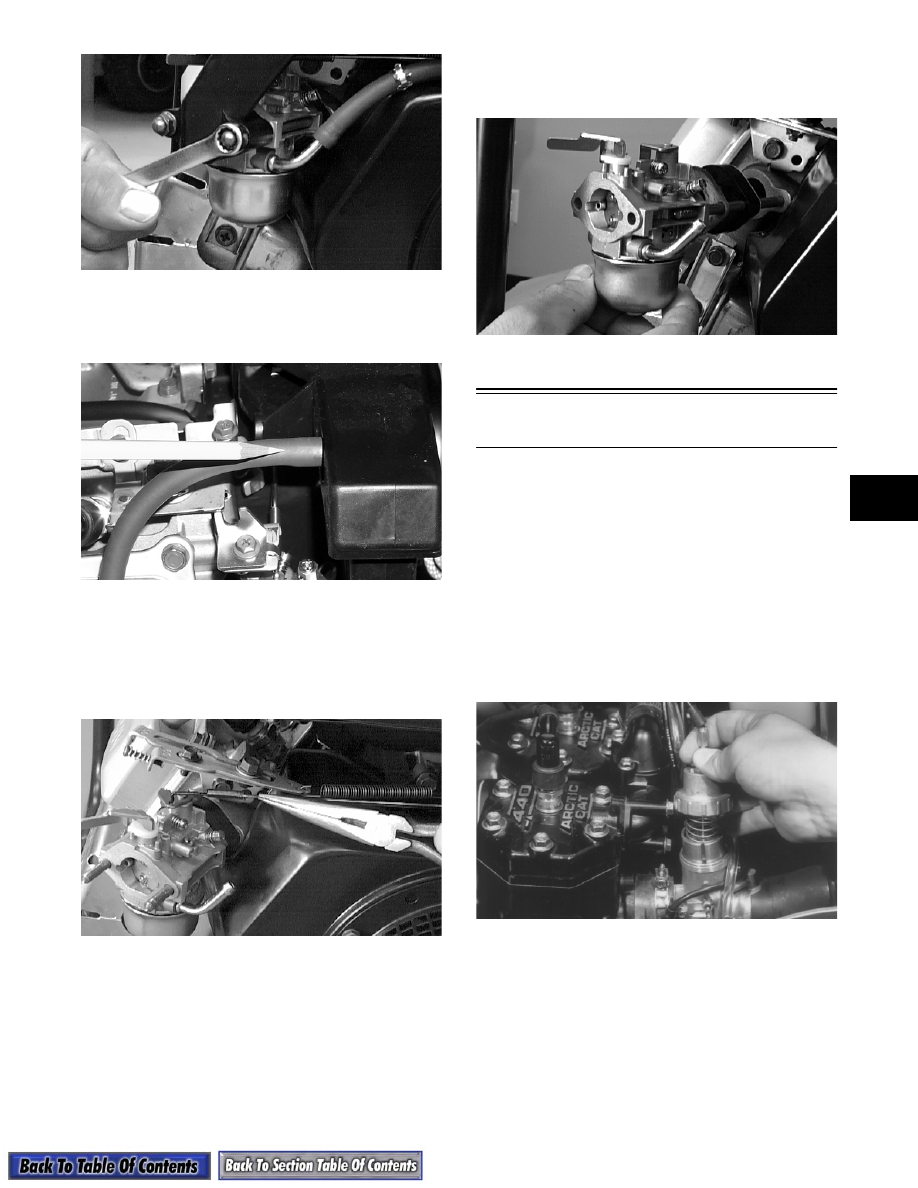

3. Remove the air breather hose from the air cleaner

housing; then remove the air cleaner housing from

the carburetor. Account for the gasket.

A001

4. Turn the gas tank shut-off valve to the CLOSED

position.

5. Remove the fuel supply hose.

6. Disconnect the rod and spring from the carburetor.

GF317D

7. Slide the carburetor off the mounting studs.

Account for a gasket, insulator block, and a

gasket.

GF318D

Removing Carburetor

(VM-Style)

„

NOTE: On twin carburetor models, remove the

carburetors using this basic procedure.

1. Turn the gas tank shut-off valve to the CLOSED

position.

2. Loosen the screw and lock plate securing the

mixing body top.

3. Remove the mixing body top by rotating it

counterclockwise; then remove the top with

spring, plate, jet needle with E-clip, and piston

valve from the carburetor.

AH100

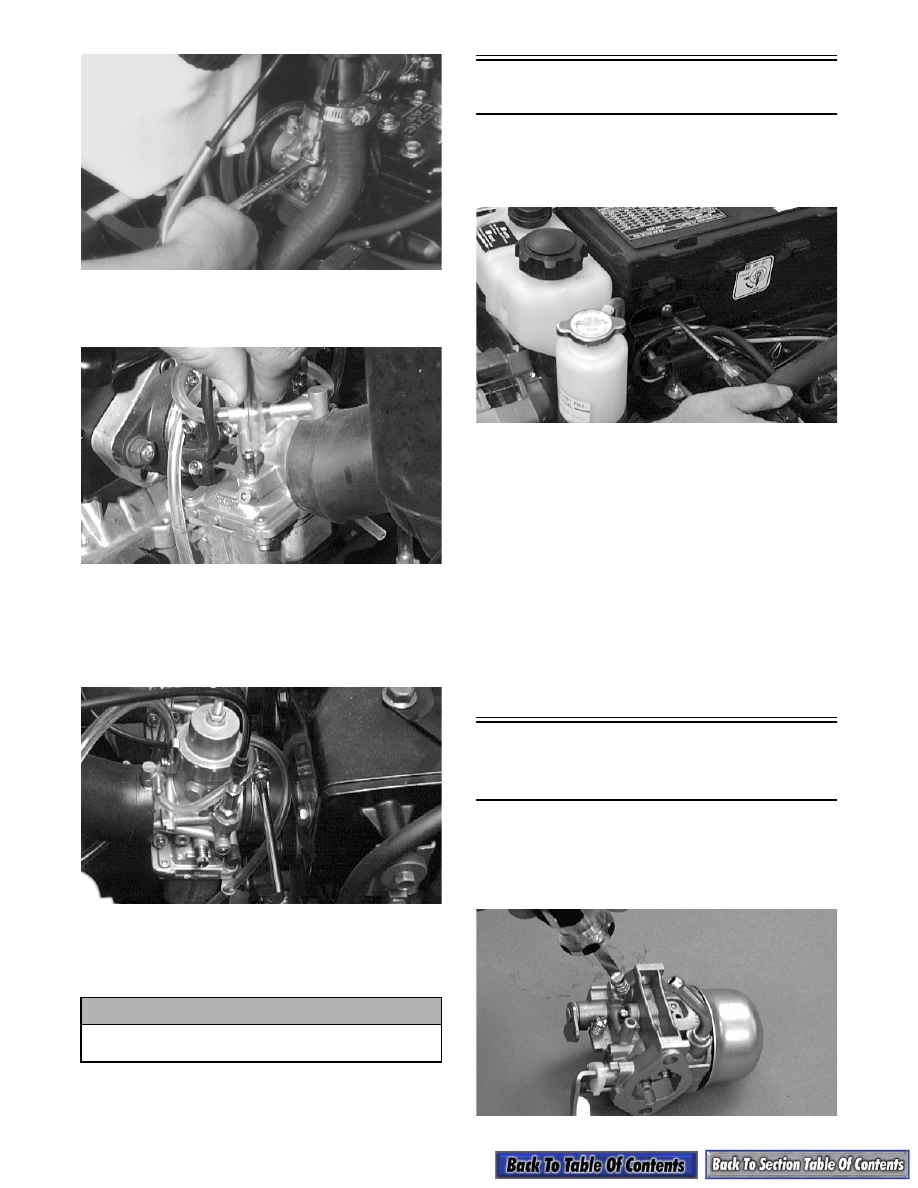

4. Remove the brass choke-cable housing from the

carburetor. Account for a washer.

4-8

AH099

5. Disconnect the fuel hose from the carburetor inlet

fitting.

AH284D

6. If applicable, disconnect the safety switch wiring

harness connector from the main wiring harness.

7. Loosen the carburetor-flange clamp; then remove

the carburetor.

AH283D

„

NOTE: Slide the carburetor into the air-intake

silencer boot until free of the flange; then remove
carburetor.

Removing Carburetors

(TM-Style)

1. Remove the machine screw and washer securing

the mounting plate (for the ignition coil and fuel

pump) to the air-intake silencer.

AN613D

2. Remove the screws securing the air-intake

silencer; then move the silencer forward and out of

the engine compartment.

3. Disconnect the throttle cable and choke cable.

4. Remove the fuel supply hose from the fuel inlet T-

fitting.

5. Loosen the carburetor flange clamps; then slide

the carburetors out of the flanges and out of the

engine compartment.

6. Remove the float chamber vent hoses.

Disassembling

Carburetor

(BV-Style)

1. Rotate the high-speed adjuster screw clockwise

while noting the number of rotations (for

assembling purposes) until lightly seated; then

remove the high-speed adjuster screw.

GF319D

! CAUTION

Keep MAG-side and PTO-side carburetors
identified for installing purposes.
