Snowmobile Arctic Cat (2000 year). Manual - part 117

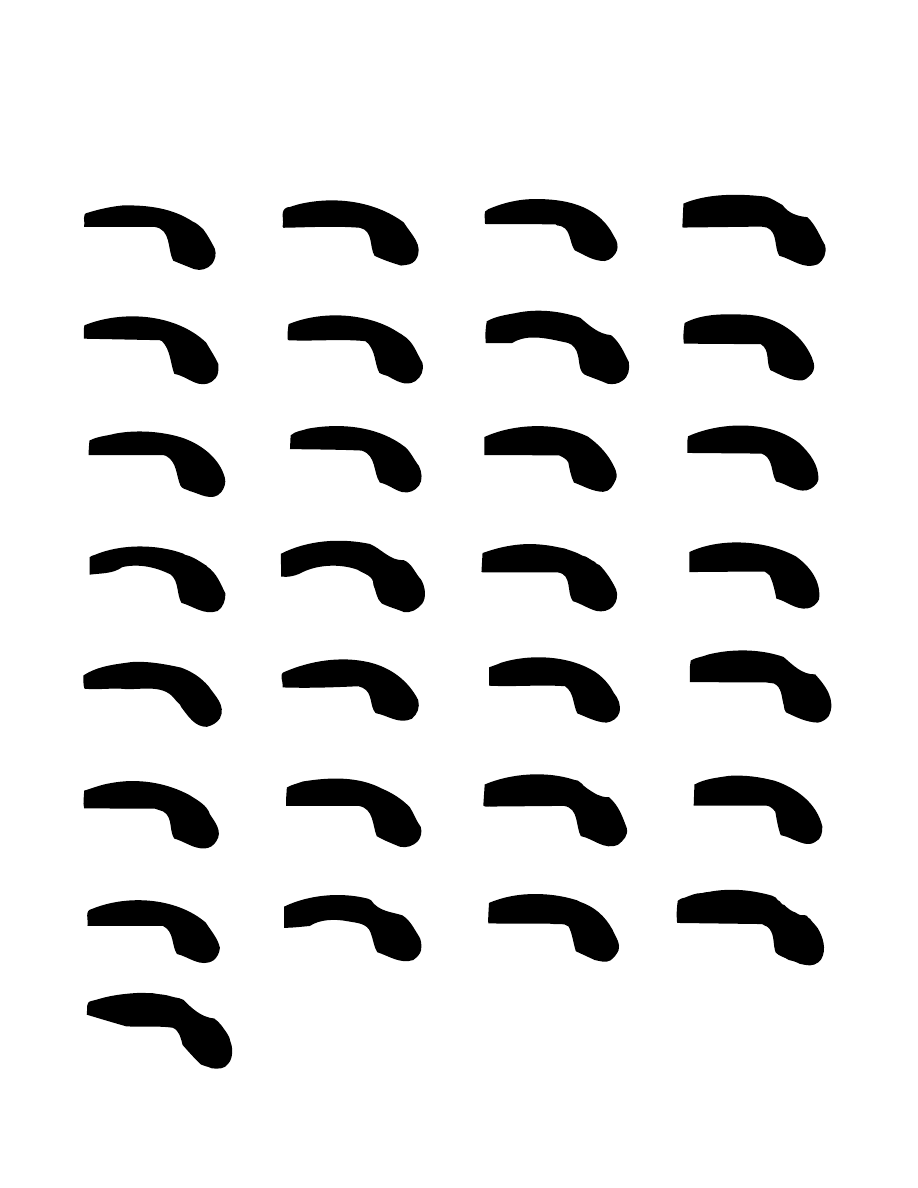

COMET CAM ARMS

0646-085

0646-030

0146-530

0646-027

0646-019

0646-078

0646-123

0646-157

0646-165

0646-100

0646-080

0646-117

0646-018

0646-156

0646-031

0646-099

0146-525

0646-009

0646-124

0646-163

0646-002

0646-021

44.0 grams

44.0 grams

43.5 grams

42.0 grams

41.0 grams

40.0 grams

44.5 grams

44.5 grams

45.0 grams

45.5 grams

46.5 grams

46.5 grams

49.5 grams

54.0 grams

48.5 grams

54.0 grams

53.0 grams

48.5 grams

47.5 grams

52.5 grams

51.5 grams

47.0 grams

0646-079

44.0 grams

0646-250

44.5 grams

0646-199

46.5 grams

0646-102

50.5 grams

0646-164

49.5 grams

0646-098

56.5 grams

0646-249

50.0 grams

8-74

COMET-TO-ARCTIC CAT CAM ARM

CONVERSION CHART

CHAINS & SPROCKETS 1984 - 2000

For reference, all spockets and chains available from Arctic Cat are listed below.

n

NOTE: Added to the list are wide 15 link chains with corresponding wide sprockets. These chains and

sprockets are 3 mm (1/8 in.) wider than the 13 link chains and corresponding sprockets and approximately
25% stronger.

UPPER SPROCKETS

NUMBER OF TEETH

P/N

15

0107-217

16

0107-340

17

0107-218

18

0107-341

19

0107-219

20

0107-409

21

0107-408

22

0107-301

23

0602-363

24

0107-508

LOWER SPROCKETS

NUMBER OF TEETH

P/N

33

0107-513

35

0107-325

37

0107-407

39

0107-220

40

0107-903

41

0107-369

STANDARD CHAINS

PITCH

P/N

64

0107-322

66

0107-358

68

0107-215

70

0107-216

70*

0602-371

72

0107-372

* Reverse and 2-Speed Chain

WIDE CHAIN (13 Link)

PITCH

P/N

68

0602-495

70

1602-041

72

1602-042

WIDE CHAIN (15 Link)

68

1602-036

70

0602-968

72

0602-972

74

1602-037

WIDE SPROCKET (w/13 Link Chain)

(UPPER)

NUMBER OF TEETH

P/N

18

0602-445

19

0602-444

20

0602-456

21

0602-494

22

0602-455

23

0602-452

24

0602-446

19*

0602-470

WIDE SPROCKET (w/15 Link Chain)

(UPPER)

20

0602-967

18

0602-995

19

0602-973

24

0602-974

WIDE SPROCKET (w/13 Link Chain)

(LOWER)

NUMBER OF TEETH

P/N

35

0602-457

39

0602-451

40

0602-453

39*

0702-170

40*

0702-187

42

0602-909

44

0602-812

44*

0602-813

WIDE SPROCKET (w/15 Link Chain)

(LOWER)

35*

0602-142

39*

0702-370

40*

0702-354

* Reverse and 2-Speed Sprocket

COMET P/N

ARCTIC CAT

P/N

0646-085

N/A

0646-030

0746-503

0646-019

0746-526

0646-018

N/A

0146-525

N/A

0646-002

N/A

0646-079

0746-525

0646-250

N/A

COMET P/N

ARCTIC CAT

P/N

0146-530

0746-531

0646-027

0746-502

0646-078

N/A

0646-156

0746-536

0646-009

N/A

0646-021

0746-540

0646-199

0746-528

COMET P/N

ARCTIC CAT

P/N

0646-123

N/A

0646-157

0746-533

0646-080

0746-524

0646-031

0746-501

0646-124

0746-538

0646-164

0746-529

0646-102

0746-527

COMET P/N

ARCTIC CAT

P/N

0646-165

0746-534

0646-100

0746-535

0646-117

0746-539

0646-099

0746-500

0646-163

0746-530

0646-098

N/A

0646-249

N/A

8

8-75

ARCTIC CAT DRIVE BELT DIMENSION CHART

BELT P/N

LENGTH

WIDTH

0100-022

41 3/8

±

3/64 inch

1 3/16 inch

0100-032

43 1/2

±

3/64 inch

1 3/16 inch

0100-042

46 3/4

±

3/64 inch

1 3/16 inch

0100-043

46 9/16

±

3/64 inch

1 3/16 inch

0100-066

45 7/16

±

3/64 inch

1 3/16 inch

0100-080

44 1/8

±

3/8 inch

1 3/16 inch

0100-088

43 1/8

±

3/16 inch

1 3/16 inch

0100-092

43 13/16

±

3/16 inch

1 1/4 inch

0227-002

47 1/2

±

3/16 inch

1 1/4 inch

0227-007

43 1/4

±

3/16 inch

1 1/4 inch

0227-010

49

±

3/16 inch

1 1/4 inch

0227-011

44

±

3/16 inch

1 1/4 inch

0227-014

45 1/2

±

3/16 inch

1 1/4 inch

0227-016

45 1/16

±

3/16 inch

1 1/4 inch

0227-017

42 13/16

±

3/16 inch

1 1/4 inch

0227-019

43 1/4

±

3/16 inch

1 1/4 inch

0227-020

46 11/16

±

3/16 inch

1 1/4 inch

0227-022

45 1/2

±

3/16 inch

1 1/4 inch

0227-023

45 7/16

±

1/8 inch

1 1/4 inch

0227-026

43 1/4

±

3/16 inch

1 1/4 inch

0227-027

43 1/4

±

3/16 inch

1 1/4 inch

0227-030

43 1/2

±

3/16 inch

1 3/8 inch

0227-032

43 5/8

±

3/16 inch

1 3/8 inch

0227-100

45 1/2

±

3/16 inch

1 3/8 inch

0227-101

43 5/16

±

3/16 inch

1 3/8 inch

0227-103

43 5/8

±

3/16 inch

1 3/8 inch

*0627-001

43 5/8

±

3/16 inch

1 3/8 inch

*0627-002

43 3/8

±

3/16 inch

1 3/8 inch

*0627-004

43 5/16

±

3/16 inch

1 3/8 inch

*0627-006

43 5/8

±

3/16 inch

1 3/8 inch

*0627-008

45 3/4

±

3/16 inch

1 3/8 inch

**0627-009

47 3/4

±

3/16 inch

1 3/8 inch

***0627-010

47 3/4

±

3/16 inch

1 3/8 inch

**0627-011

45 3/4

±

3/16 inch

1 3/8 inch

**0627-012

47 3/4

±

3/16 inch

1 3/8 inch

0627-013

49

±

3/16 inch

1 7/16 inch

0627-014

49

±

3/16 inch

1 7/16 inch

***0627-020

47 3/4

±

3/16 inch

1 13/32 inch

**0627-021

47 3/4

±

3/16 inch

1 13/32 inch

* High Performance Belt

** Double-Cog High Performance Belt

*** Double-Cog High Performance Belt w/Hard Compound

8-76

1967

Panther P8, P12, P15 . . . . . . . . . . . . . . . . 0100-022

1968

Cougar . . . . . . . . . . . . . . . . . . . . . . . . . . . 0100-022
Panther P-20 w/o Kohler Eng. . . . . . . . . . 0100-032

w/Kohler Eng. . . . . . . . . . . . . . . . . . . . 0100-022

1969

Panther Models, P35H . . . . . . . . . . . . . . . 0100-042
P17J, P19J, K or S, P22J or H . . . . . . . . . 0100-043
P12K, P19H, P20W, P23K . . . . . . . . . . . . 0100-066
P17H. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0100-080
P27H. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0100-088

1970

Panther P246, P292, P295,

P340 Eng. . . . . . . . . . . . . . . . . . . . . . . 0100-080

P303, P299 Eng. . . . . . . . . . . . . . . . . . . . 0100-088
P440 Eng. . . . . . . . . . . . . . . . . . . . . . . . . 0100-092
P634, P760, P793 Eng. . . . . . . . . . . . . . . 0100-042

1971

Panther & Puma

P303 (303cc), P340,
PM340 (340cc) . . . . . . . . . . . . . . . . .

0100-088

P399, PM399 (398cc), P440,
PM440 (436cc) . . . . . . . . . . . . . . . . . . 0100-092

P650, PM650 (634cc) . . . . . . . . . . . . . . . . 0100-042
Lynx L295 (292cc), L303 (303cc),

L340 (340cc) . . . . . . . . . . . . . . . . . . .

0100-080

Ext E295 (292cc) . . . . . . . . . . . . . . . . . . . 0100-088
E340 (339cc), E399 (398cc),

E440 (436cc). . . . . . . . . . . . . . . . . . . . 0100-092

1972

Lynx 292AL, Panther 292AP

Kawasaki KT 150B). . . . . . . . . . . . . . . 0100-080

Puma 340APU, Cheetah 340AC,

Panther 340AP (Kawasaki TIA 340S1),
Panther 303WP
(Wankel KM 914) . . . . . . . . . . . . . . .

0100-088

Puma 399APU, Cheetah 399AC,

Panther 399AP (Kawasaki TIA 400S1),
Cheetah 440AC, Panther 440AP
(Kawasaki TIA 440S1). . . . . . . . . . . . . 0100-092

Ext (All Engines) . . . . . . . . . . . . . . . . . . . . 0227-002

1973

Lynx 292 . . . . . . . . . . . . . . . . . . . . . . . . . . 0100-080
Puma 440 . . . . . . . . . . . . . . . . . . . . . . . . . 0100-092
Cheetah 340 . . . . . . . . . . . . . . . . . . . . . . . 0227-007 *
Cheetah 400, 440 . . . . . . . . . . . . . . . . . . . 0227-007 *
Panther 340 . . . . . . . . . . . . . . . . . . . . . . . 0227-007 *
Panther 400, 440 . . . . . . . . . . . . . . . . . . . 0227-007 *
Panther Wankel. . . . . . . . . . . . . . . . . . . . . 0100-088
El Tigre 250, 340. . . . . . . . . . . . . . . . . . . . 0227-011
El Tigre 400, 440. . . . . . . . . . . . . . . . . . . . 0227-011
Ext 290, 340 . . . . . . . . . . . . . . . . . . . . . . . 0227-020
Ext 440, 650 . . . . . . . . . . . . . . . . . . . . . . . 0227-020

1974

Lynx I 292 . . . . . . . . . . . . . . . . . . . . . . . . . 0227-011
Lynx I 295 . . . . . . . . . . . . . . . . . . . . . . . . . 0227-007 *
Lynx II 340, 440 . . . . . . . . . . . . . . . . . . . . 0227-007 *
Cheetah 340, 440 . . . . . . . . . . . . . . . . . . . 0227-007 *
Panther 295W, 340, 440 . . . . . . . . . . . . . . 0227-007 *
El Tigre 295, 340, 400, 440. . . . . . . . . . . . 0227-014

1975

El Tigre Z, 340, 440 . . . . . . . . . . . . . . . . . 0227-020
Pantera . . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-007 *
Lynx 250 . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-017
Cheetah 295 . . . . . . . . . . . . . . . . . . . . . . . 0227-016
Cheetah 340, 440 . . . . . . . . . . . . . . . . . . . 0227-007
Panther 340, 440 . . . . . . . . . . . . . . . . . . . 0227-007
Jag 340 . . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-014

1976

El Tigre 4000, 5000. . . . . . . . . . . . . . . . . . 0227-020
Pantera 5000 . . . . . . . . . . . . . . . . . . . . . . 0227-020
Panther 4000 . . . . . . . . . . . . . . . . . . . . . . 0227-007 *
Cheetah 4000 . . . . . . . . . . . . . . . . . . . . . . 0227-007 *
Panther 5000 . . . . . . . . . . . . . . . . . . . . . . 0227-019
Cheetah 5000 . . . . . . . . . . . . . . . . . . . . . . 0227-019
Jag 2000, 3000 . . . . . . . . . . . . . . . . . . . . . 0227-014
Lynx 250 . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-017
Arctic Z . . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-022
Cross Country Cat . . . . . . . . . . . . . . . . . . 0227-020

1977

El Tigre 4000, 5000 . . . . . . . . . . . . . . . . . 0227-020
Pantera 5000F/A, 5000F/C . . . . . . . . . . . 0227-020
Panther 4000 . . . . . . . . . . . . . . . . . . . . . . 0227-007 *
Panther 5000 . . . . . . . . . . . . . . . . . . . . . . 0227-019
Cheetah 4000 . . . . . . . . . . . . . . . . . . . . . 0227-019
Jag 3000 . . . . . . . . . . . . . . . . . . . . . . . . . 0227-014
Lynx 2000T, 2000S . . . . . . . . . . . . . . . . . 0227-007 *

1978

Lynx 2000S, 2000T . . . . . . . . . . . . . . . . . 0227-007 *
Jag 2000, 3000 . . . . . . . . . . . . . . . . . . . . 0227-014
Panther 4000 . . . . . . . . . . . . . . . . . . . . . . 0227-007 *
Panther 5000 . . . . . . . . . . . . . . . . . . . . . . 0227-019
Cheetah 5000 . . . . . . . . . . . . . . . . . . . . . 0227-019
El Tigre 5000F/A, 6000L/C. . . . . . . . . . . . 0227-019
Pantera 5000F/A, 5000F/C . . . . . . . . . . . 0227-020

1979

Lynx 2000S, 2000T . . . . . . . . . . . . . . . . . 0227-007 *
Jag 2000, 3000, FC/OI. . . . . . . . . . . . . . . 0227-014
Panther 5000F/C . . . . . . . . . . . . . . . . . . . 0227-019
El Tigre 5000F/A, 6000L/C. . . . . . . . . . . . 0227-019
Pantera 5000F/C . . . . . . . . . . . . . . . . . . . 0227-020
Trail Cat . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-019
El Tigre 340 & 440

Special Edition . . . . . . . . . . . . . . . . . . 0227-026

1980

Lynx 2000S, 2000T . . . . . . . . . . . . . . . . . 0227-007 *
Jag 2000, 3000, 3000F/C . . . . . . . . . . . . 0227-014
Trail Cat 3000, 4000 . . . . . . . . . . . . . . . . . 0227-019
Panther, Pantera,

El Tigre 5000, 6000 . . . . . . . . . . . . . . 0227-019

1981

Jag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-014
Trail Cat . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-019
Panther, Pantera . . . . . . . . . . . . . . . . . . . 0227-019
El Tigre 5000 . . . . . . . . . . . . . . . . . . . . . . 0227-030
El Tigre 6000 . . . . . . . . . . . . . . . . . . . . . . 0227-032

1984

Panther. . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-030
El Tigre 6000 . . . . . . . . . . . . . . . . . . . . . . 0227-032

1985

Jag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-100
Panther, Pantera . . . . . . . . . . . . . . . . . . . 0227-030
Cougar . . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-030
El Tigre 6000 . . . . . . . . . . . . . . . . . . . . . . 0227-032

1986

Jag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-100
Panther, Pantera . . . . . . . . . . . . . . . . . . . 0227-030
Cougar, Cheetah F/C . . . . . . . . . . . . . . . . 0227-030
El Tigre, Cheetah L/C. . . . . . . . . . . . . . . . 0227-032

1987

Jag 340, 440 . . . . . . . . . . . . . . . . . . . . . . 0227-100
Super Jag. . . . . . . . . . . . . . . . . . . . . . . . . 0227-030
Panther, Pantera . . . . . . . . . . . . . . . . . . . 0227-030
Cougar, Cheetah F/C . . . . . . . . . . . . . . . . 0227-030
El Tigre 5000, 6000 . . . . . . . . . . . . . . . . . 0227-032
Cheetah L/C. . . . . . . . . . . . . . . . . . . . . . . 0227-032

1988

Jag 340, 440, Jag Deluxe . . . . . . . . . . . . 0227-100
Super Jag, Panther . . . . . . . . . . . . . . . . . 0227-030
Cougar, Pantera . . . . . . . . . . . . . . . . . . . . 0227-101
El Tigre 5000, 6000 . . . . . . . . . . . . . . . . . 0227-101
Cheetah Touring, L/C . . . . . . . . . . . . . . . . 0227-101
Wildcat 650 . . . . . . . . . . . . . . . . . . . . . . . 0627-004

1989

Jag 340, Jag Deluxe . . . . . . . . . . . . . . . . 0227-100
Super Jag, Jag AFS . . . . . . . . . . . . . . . . . 0227-032
Panther, Cougar . . . . . . . . . . . . . . . . . . . . 0227-032
Pantera, Cheetah Touring . . . . . . . . . . . . 0227-032
El Tigre 6000, EXT . . . . . . . . . . . . . . . . . . 0227-032
Wildcat 650 . . . . . . . . . . . . . . . . . . . . . . . 0627-001

1990

Jag 340 . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-100
Jag Mountain Cat. . . . . . . . . . . . . . . . . . . 0227-100
Panther, Jag AFS . . . . . . . . . . . . . . . . . . . 0227-103
Cougar, Cheetah Touring . . . . . . . . . . . . . 0227-103
Pantera, El Tigre EXT . . . . . . . . . . . . . . . 0227-103
Wildcat 650 . . . . . . . . . . . . . . . . . . . . . . . 0627-006
Prowler . . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103

1991

Lynx. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-030
Jag AFS, Panther . . . . . . . . . . . . . . . . . . 0227-103
Jag Long Track . . . . . . . . . . . . . . . . . . . . 0227-103
Super Jag . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Jag 340 Mountain Cat . . . . . . . . . . . . . . . 0227-100
Cougar, Cheetah Touring . . . . . . . . . . . . 0227-103
Pantera, Prowler . . . . . . . . . . . . . . . . . . . 0227-103
El Tigre EXT . . . . . . . . . . . . . . . . . . . . . . 0227-103
Prowler Special . . . . . . . . . . . . . . . . . . . . 0227-103
EXT Special . . . . . . . . . . . . . . . . . . . . . . 0227-103
Wildcat 700 . . . . . . . . . . . . . . . . . . . . . . . 0627-006

1992

Jag, Jag Special . . . . . . . . . . . . . . . . . . . 0227-103
Super Jag . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Jag AFS L/T . . . . . . . . . . . . . . . . . . . . . . 0227-103
Cheetah. . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Cougar . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Lynx, Lynx Deluxe . . . . . . . . . . . . . . . . . . 0227-030
Lynx Mountain Cat . . . . . . . . . . . . . . . . . 0227-103
Pantera . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Prowler, Prowler Special . . . . . . . . . . . . . 0227-103
EXT, EXT Special . . . . . . . . . . . . . . . . . . 0227-103
Panther . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Wildcat (AWS) . . . . . . . . . . . . . . . . . . . . . 0627-008
Wildcat EFI (AFS) . . . . . . . . . . . . . . . . . . 0627-006

1993

Jag, Jag 440 Z. . . . . . . . . . . . . . . . . . . . . 0227-103
Jag AFS L/T . . . . . . . . . . . . . . . . . . . . . . 0227-103
Cheetah. . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Cougar . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Lynx, Lynx Deluxe . . . . . . . . . . . . . . . . . . 0227-030
Lynx Mountain Cat . . . . . . . . . . . . . . . . . 0227-103
Pantera . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Prowler, Prowler 440Z . . . . . . . . . . . . . . . 0227-103
EXT, EXT 580 Z . . . . . . . . . . . . . . . . . . . 0227-103
Panther . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Wildcat . . . . . . . . . . . . . . . . . . . . . . . . . . 0627-011
Thundercat . . . . . . . . . . . . . . . . . . . . . . . 0627-010
ZR Models. . . . . . . . . . . . . . . . . . . . . . . . 0627-012

1994

Puma, Puma Deluxe, Puma 2-Up . . . . . . 0227-103
Jag, Jag 440Z . . . . . . . . . . . . . . . . . . . . . 0227-103
Cheetah Models . . . . . . . . . . . . . . . . . . . 0227-103
Cougar . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Pantera . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Prowler EFI . . . . . . . . . . . . . . . . . . . . . . . 0227-103
EXT 580 Models . . . . . . . . . . . . . . . . . . . 0627-012
Panther Deluxe . . . . . . . . . . . . . . . . . . . . 0227-103
Wildcat EFI . . . . . . . . . . . . . . . . . . . . . . . 0627-011
ZR Models. . . . . . . . . . . . . . . . . . . . . . . . 0627-012
Thundercat . . . . . . . . . . . . . . . . . . . . . . . 0627-010

1995

Puma, Puma Deluxe, Puma 2-Up . . . . . . 0227-103
Jag, Jag Deluxe. . . . . . . . . . . . . . . . . . . . 0227-103
Panther . . . . . . . . . . . . . . . . . . . . . . . . . . 0227-103
Bearcat 340. . . . . . . . . . . . . . . . . . . . . . . 0627-013
Bearcat 440 & 550 . . . . . . . . . . . . . . . . . 0627-014
Cougar . . . . . . . . . . . . . . . . . . . . . . . . . . 0627-012
Prowler . . . . . . . . . . . . . . . . . . . . . . . . . . 0627-012
Pantera . . . . . . . . . . . . . . . . . . . . . . . . . . 0627-012
EXT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0627-012
EXT Powder Special . . . . . . . . . . . . . . . . 0627-010
Wildcat, Wildcat Touring . . . . . . . . . . . . . 0627-010
Thundercat . . . . . . . . . . . . . . . . . . . . . . . 0627-010
Z440 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0627-012
ZR440, ZR580. . . . . . . . . . . . . . . . . . . . . 0627-012
ZR700 . . . . . . . . . . . . . . . . . . . . . . . . . . . 0627-010
ZRT800 . . . . . . . . . . . . . . . . . . . . . . . . . . 0627-010

Extended life drive belts for high

altitude operation are available under

the following part numbers:

Standard

Extended

Belt

Life Belt

0227-030

=

0627-002

0227-032

=

0627-001

0227-100

=

0627-003

0227-101

=

0627-004

0227-103

=

0627-006

0627-008

=

0627-011

* Also Available in Kevlar (Fiber B)

Material — part 0227-019

ARCTIC CAT DRIVE BELT REPLACEMENT CHART

8

8-77
