2-9

INSP

ADJ

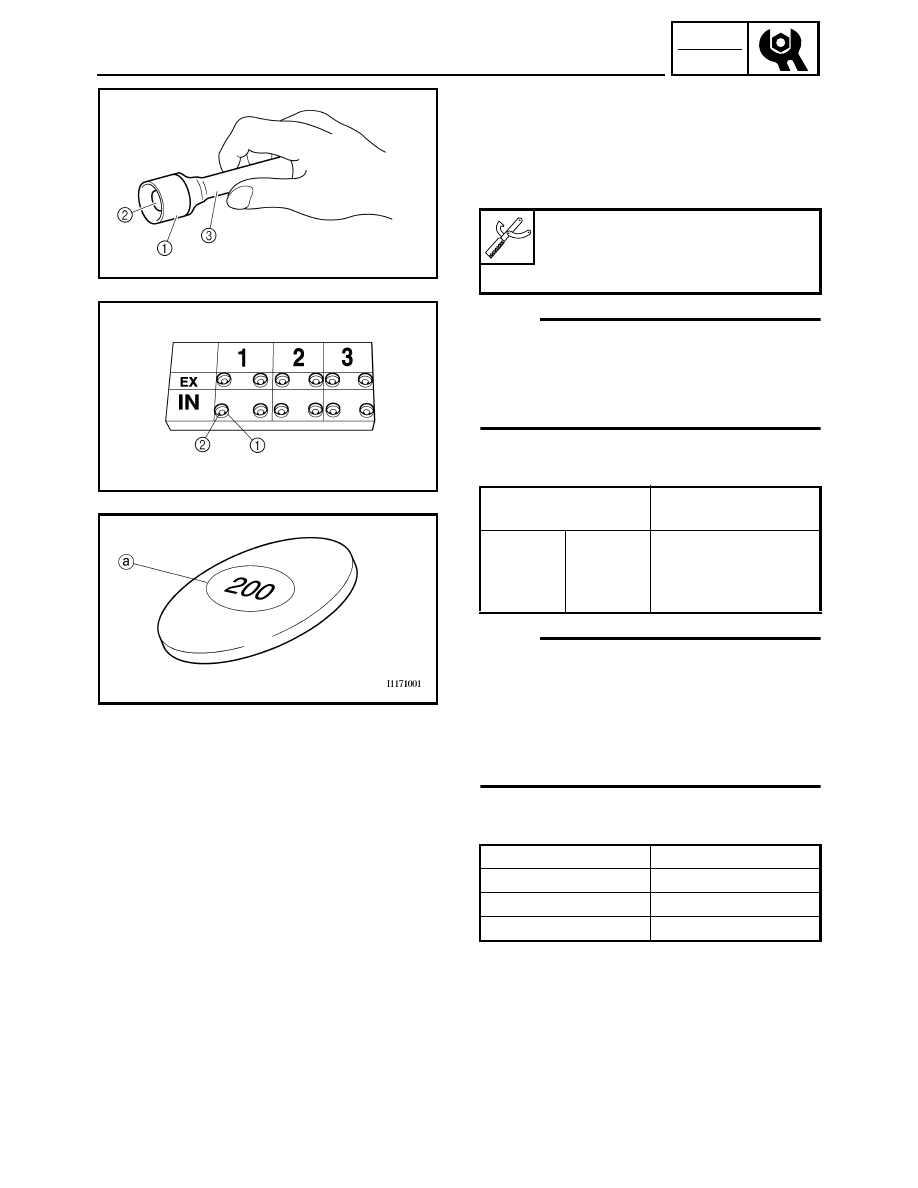

VALVE CLEARANCE ADJUSTMENT

6. Adjust:

• Valve clearance

Adjustment steps:

• Remove the valve lifter 1 and the valve pad 2

with a valve lapper 3.

NOTE:

• Cover the timing chain opening with a rag to pre-

vent the valve pad from falling into the crankcase.

• Make a note of the position of each valve lifter 1

and valve pad 2 so that they can be installed in
the correct place.

• Select the proper valve pad from the following

table.

NOTE:

• The thickness

a of each valve pad is marked in

hundredths of millimeters on the side that
touches the valve lifter.

• Since valve pads of various sizes are originally

installed, the valve pad number must be rounded
in order to reach the closest equivalent to the
original.

• Round off the original valve pad number

according to the following table.

Valve lapper

90890-04101

Valve lapping tool

YM-A8998

Valve pad thickness

range

Available valve pads

Nos.

120 ~ 240

1.20 ~

2.40 mm

(0.047 ~

0.094 in)

25 thicknesses in

0.05 mm (0.0020 in)

increments

Last digit

Rounded value

0 or 2

0

5

5

8

10

2-10

INSP

ADJ

VALVE CLEARANCE ADJUSTMENT

EXAMPLE:
Original valve pad number = 148 (thickness =
1.48 mm (0.058 in))
Rounded value = 150

• Locate the rounded number of the original valve

pad and the measured valve clearance in the
valve pad selection table. The point where the
column and row intersect is the new valve pad
number.

NOTE:

The new valve pad number is only an approxima-
tion. The valve clearance must be measured again
and the above steps should be repeated if the mea-
surement is still incorrect.

2-11

INSP

ADJ

VALVE CLEARANCE ADJUSTMENT

VALVE PAD SELECTION TABLE
INTAKE

EXHAUST

Measured

clearance

↓

INSTALLED PAD NUMBER

120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.00 ~ 0.04

120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225

0.05 ~ 0.09

120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230

0.10 ~ 0.14

120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235

0.15 ~ 0.22

Specification

exa

0.23 ~ 0.27

125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

→

0.28 ~ 0.32

130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.33 ~ 0.37

135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.38 ~ 0.42

140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.43 ~ 0.47

145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.48 ~ 0.52

150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.53 ~ 0.57

155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.58 ~ 0.62

160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.63 ~ 0.67

165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.68 ~ 0.72

170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.73 ~ 0.77

175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.78 ~ 0.82

180 185 190 195 200 205 210 215 220 225 230 235 240

0.83 ~ 0.87

185 190 195 200 205 210 215 220 225 230 235 240

0.88 ~ 0.92

190 195 200 205 210 215 220 225 230 235 240

0.93 ~ 0.97

195 200 205 210 215 220 225 230 235 240

0.98 ~ 1.02

200 205 210 215 220 225 230 235 240

1.03 ~ 1.07

205 210 215 220 225 230 235 240

EXAMPLE:

VALVE CLEARANCE:

0.15 ~ 0.22 mm (0.0059 ~ 0.0087 in)
Installed is 150
Measured clearance is 0.30 mm (0.0118 in)
Replace 150 pad with 160 pad

1.08 ~ 1.12

210 215 220 225 230 235 240

1.13 ~ 1.17

215 220 225 230 235 240

1.18 ~ 1.22

220 225 230 235 240

1.23 ~ 1.27

225 230 235 240

1.28 ~ 1.32

230 235 240

1.33 ~ 1.37

235 240

1.38 ~ 1.42

240

Measured

clearance

↓

INSTALLED PAD NUMBER

120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.00 ~ 0.02

120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215

0.03 ~ 0.07

120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220

0.08 ~ 0.12

120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225

0.13 ~ 0.17

120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230

0.18 ~ 0.20

120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235

0.21 ~ 0.25

Specification

exa

0.26 ~ 0.30

125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

→

0.31 ~ 0.35

130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.36 ~ 0.40

135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.41 ~ 0.45

140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.46 ~ 0.50

145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.51 ~ 0.55

150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.56 ~ 0.60

155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.61 ~ 0.65

160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.66 ~ 0.70

165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.71 ~ 0.75

170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.76 ~ 0.80

175 180 185 190 195 200 205 210 215 220 225 230 235 240

0.81 ~ 0.85

180 185 190 195 200 205 210 215 220 225 230 235 240

0.86 ~ 0.90

185 190 195 200 205 210 215 220 225 230 235 240

0.91 ~ 0.95

190 195 200 205 210 215 220 225 230 235 240

0.96 ~ 1.00

195 200 205 210 215 220 225 230 235 240

1.01 ~ 1.05

200 205 210 215 220 225 230 235 240

1.06 ~ 1.10

205 210 215 220 225 230 235 240

EXAMPLE:

VALVE CLEARANCE:

0.21 ~ 0.25 mm (0.0083 ~ 0.0098 in)
Installed is 175
Measured clearance is 0.35 mm (0.0138 in)
Replace 175 pad with 185 pad

1.11 ~ 1.15

210 215 220 225 230 235 240

1.16 ~ 1.20

215 220 225 230 235 240

1.21 ~ 1.25

220 225 230 235 240

1.26 ~ 1.30

225 230 235 240

1.31 ~ 1.35

230 235 240

1.36 ~ 1.40

235 240

1.41 ~ 1.45

240

2-12

INSP

ADJ

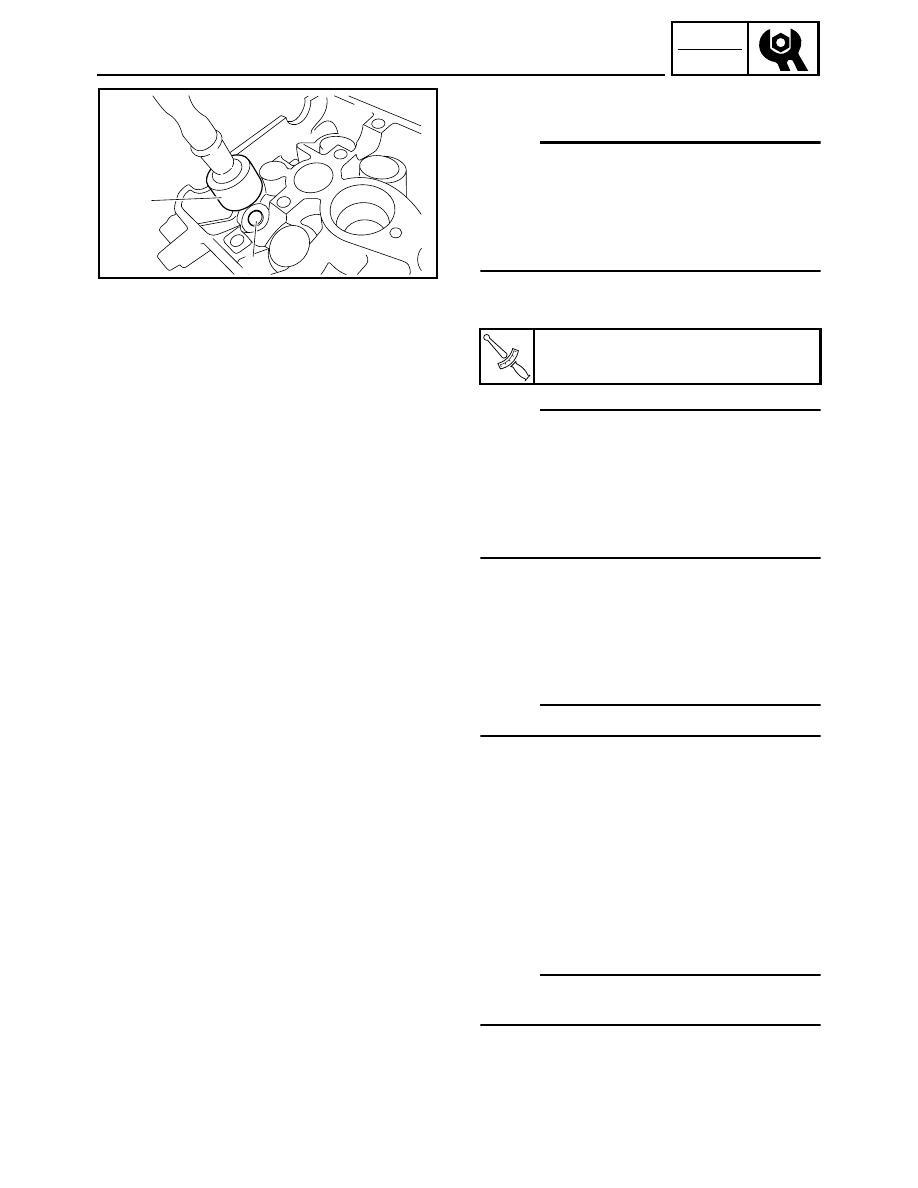

VALVE CLEARANCE ADJUSTMENT/

THROTTLE BODY SYNCHRONIZATION

• Install the new valve pad 1 and the valve lifter

2.

NOTE:

• Apply molybdenum disulfide oil to the valve pad

and the valve lifter.

• The valve lifter must turn smoothly when rotated

by hand.

• Install the valve lifter and the valve pad in the cor-

rect place.

• Install the exhaust and intake camshafts, timing

chain and camshaft caps.

NOTE:

• Refer to “CAMSHAFTS” in CHAPTER 5.
• Lubricate the camshaft caps, camshaft lobes,

camshaft journals and camshaft cap bolts.

• Align the camshaft marks with the camshaft cap

marks.

• Rotate the crankshaft clockwise several turns to

seat the parts.

• Measure the valve clearance again.
• If the valve clearance is still out of specification,

repeat all of the valve clearance adjustment
steps until the specified clearance is obtained.

7. Install:

• All removed parts

NOTE:

For installation, reverse the removal procedure.

8. Add:

• Engine oil

Refer to “ENGINE OIL REPLACEMENT”.

T



R

.

.

Camshaft cap bolt:

10 Nm (1.0 m · kg, 7.2 ft · lb)

1

2

THROTTLE BODY SYNCHRONIZATION

NOTE:

Prior to synchronizing the throttle bodies, the valve
clearance should be properly adjusted.

1. Remove:

• Fuel tank

Refer to “SEAT AND FUEL TANK” in CHAP-
TER 5.
