Снегоход Ski-Doo skandic 550f WT/SWT Tundra WT. Руководство - часть 11

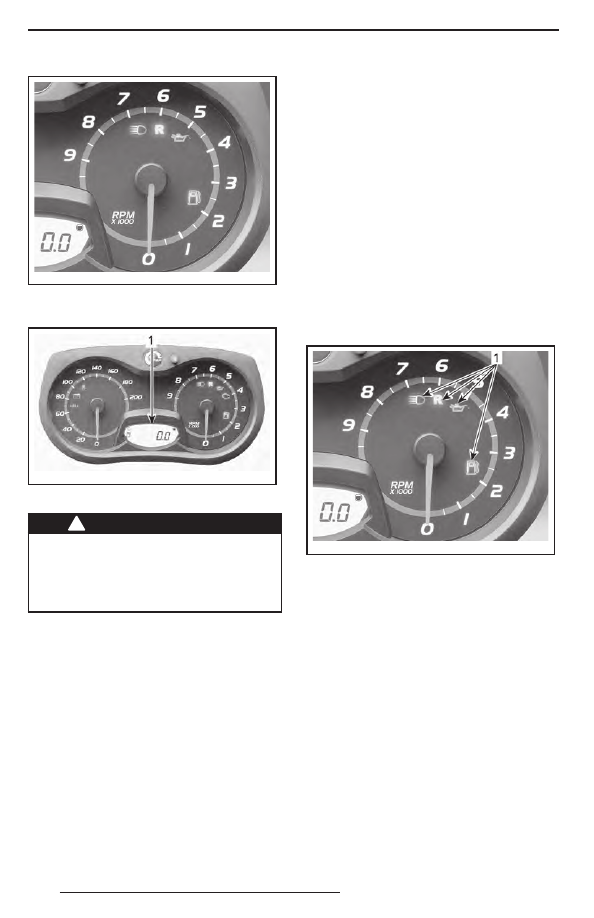

mmo2 011 -002-002

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003-013_h

1. Цифровой дисплей

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения — это может при-

вести к потере контроля над снего-

ходом.

Многофункциональный дисплей исполь-

зуется для:
– отображения сообщения WELCOME

при активации электрооборудования;

– отображения сообщения распознава-

ния ключа;

– отображения различных параметров,

выбранных водителем;

– активации и изменения параметров раз-

личных функций или режимов работы;

– вывода сообщений, отображаемых

в виде бегущей строки, об активиро-

ванных функциях или неисправностях;

– отображения кодов неисправностей.
4) Сигнальные лампы и предупреж-

дающие сообщения

mmo2 011 -002-002_a

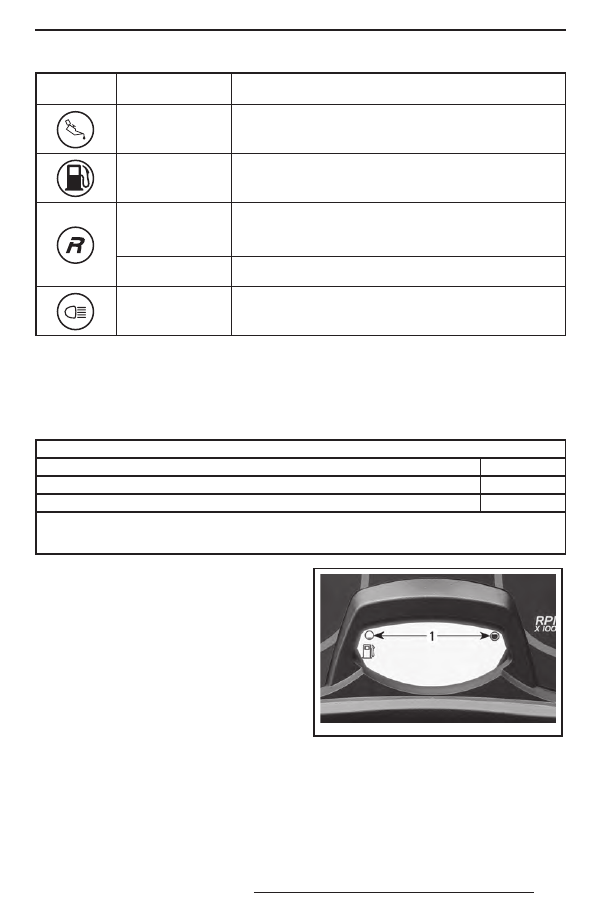

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено

в таблице. Для получения более подроб-

ной информации о сигнальных лампах см.

раздел «СИСТЕМА МОНИТОРИНГА».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

Четыре коротких

звуковых сигнала

каждые 5 минут

Низкий уровень инжекционного масла. Остановите снего-

ход в безопасном месте и долейте инжекционное масло

—

Низкий уровень топлива. На дисплее отображается только

один (1) сегмент. Дозаправьте топливо как можно раньше

Продолжительные

сигналы, повторя-

ющиеся с неболь-

шой частотой

Реверс включён

3 коротких звуко-

вых сигнала

Режим реверса не включился — попытайтесь снова

—

Включён дальний свет фар

5) Кнопка SET (S)
Кнопка используется для просмотра, настройки и сброса параметров, отображаемых

на многофункциональном дисплее.
Для сохранения настроек двигатель должен быть запущен.
Функциональные возможности информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

Функции

550F

A) Одометр

B) Уровень топлива

X = символом X обозначаются стандартные функции;

Opt = дополнительное оборудование

N.A. = не доступно

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Когда происходит первое включение

информационного центра, цифровой

дисплей по умолчанию отображает по-

следний выбранный параметр.
A) Одометр
Измеряет общий пробег снегохода в ки-

лометрах или милях.
Показания отображаются на цифровом

дисплее.
B) Уровень топлива
Сегментный индикатор непрерывно пока-

зывает остаток топлива в баке.

mmo2 008 -003-020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

13) Пассажирское сиденье

(1+1)

Пассажирское сиденье (1+1) поставля-

ется в качестве стандартного оборудо-

вания.

ПРЕДОСТЕРЕЖЕНИЕ

Во время движения снегохода пас-

сажир (-ы) должен сидеть на своём

месте, опираясь ногами на поднож-

ки и держась руками за поручни или

лямки. Соблюдайте это простое пра-

вило и риск падения пассажира бу-

дет сведён к минимуму.

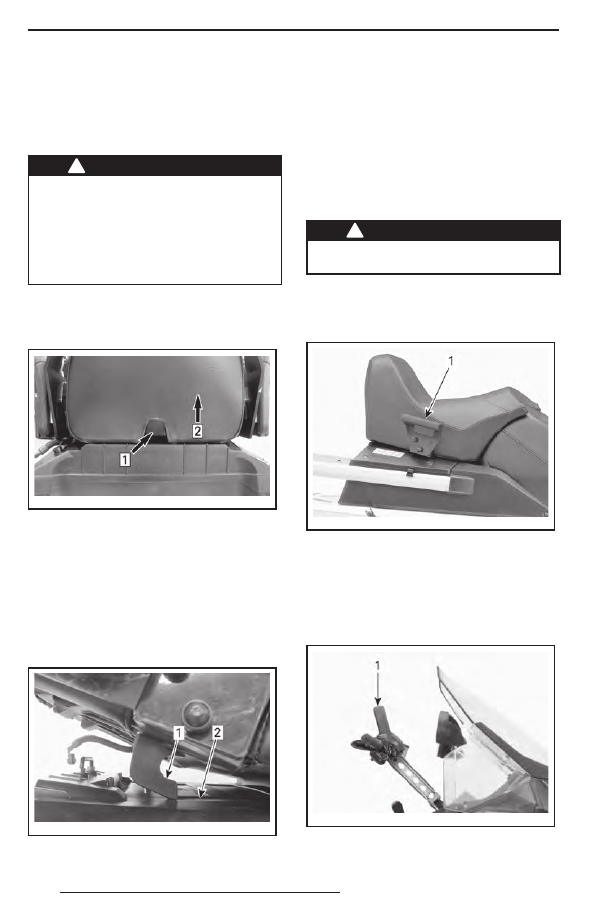

Снятие пассажирского сиденья
1. Нажмите на рычажок замка и подними-

те заднюю часть сиденья.

mmo2 009 -004-017_a

Шаг 1: Нажмите на рычажок
Шаг 2: Поднимите заднюю часть сиденья

2. Сдвиньте сиденье назад и снимите его.
Установка пассажирского сиденья
1. Расположите пассажирское сиденье

над крышкой багажного отделения.

2. Слегка наклоните пассажирское си-

денье вперёд, вставьте крючки в пазы

крышки багажного отделения.

mmo2 009 -004-018_a

1. Крюк
2. Паз

3. Сдвиньте сиденье вперёд по направ-

лению к водительскому сиденью

и нажмите на заднюю часть, чтобы

защёлкнуть крепление.

ПРИМЕЧАНИЕ: При правильной установ-

ке сиденья Вы должны услышать харак-

терный щелчок. Попробуйте сдвинуть си-

денье, чтобы проверить, надёжно ли оно

закреплено.

ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяйте

надёжность крепления сиденья.

14) Рукоятки для пассажира

Поручни располагаются с обеих сторон

пассажирского сиденья.

mmo2 011 -007-007_b

1. Поручень пассажирского сиденья

15) Захват на руле

Skandic SWT
Специальный захват на руле предназна-

чен для того, чтобы водитель держался

за него во время движения по склону.

mmo2 009 -004-023_a

ТИПОВОЙ ВАРИАНТ
1. Захват на руле

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

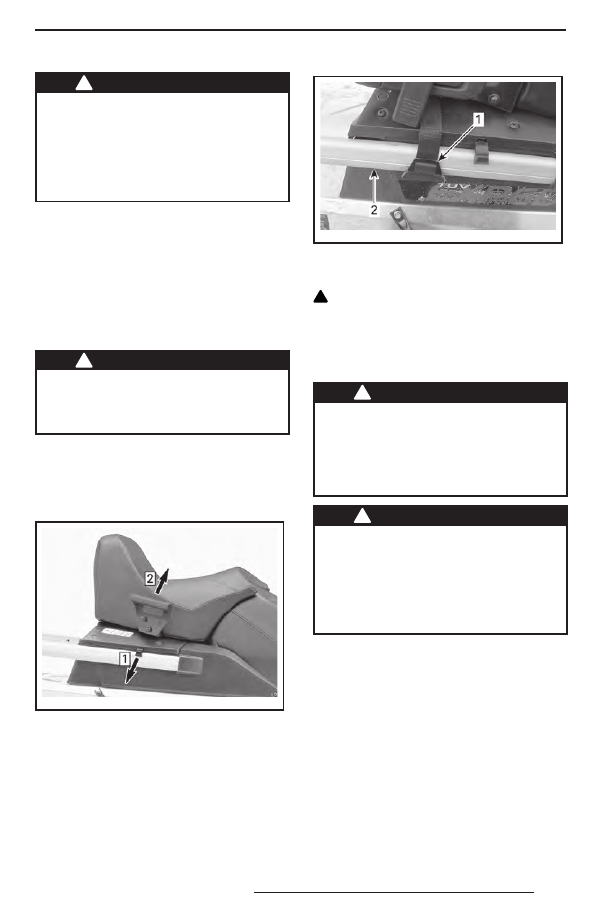

ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом для

буксировки или подъёма снегохода.

Допускается его кратковременное ис-

пользование только в качестве руко-

ятки при выполнении специальных

приёмов управления при очень низ-

ких скоростях движения.

16) Руководство

по эксплуатации

Руководство по эксплуатации располага-

ется в багажном отделении.

17) Багажное отделение

Багажное отделение расположено за во-

дительским сиденьем.

ПРЕДОСТЕРЕЖЕНИЕ

Багажное отделение должно быть на-

дёжно закрыто. Не оставляйте в ба-

гажном отделении острые, тяжёлые

или хрупкие предметы.

Чтобы открыть крышку, необходимо по-

тянуть и удерживать резиновый фикса-

тор, затем поднять правую часть крыш-

ки или пассажирского сиденья, если уста-

новлено.

mmo2 011 -007-007_a

Шаг 1: Потяните резиновый фиксатор
Шаг 2: Поднимите правую часть крышки

Для закрывания крышки просто нажмите

на неё вниз, пока она не защёлкнется.
Кроме этого, когда устанавливается пас-

сажирское сиденье, закрепляйте ремень

безопасности на направляющей багажни-

ка, как показано ниже.

mmo2 010 -002-012_a

ТИПОВОЙ ВАРИАНТ
1. Ремень безопасности
2. Направляющая багажника

ОСТОРОЖНО Закрывая крышку

с установленным пассажирским сиде-

ньем, закрепляйте ремень безопасности.

18) Задняя багажная

площадка

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

должны быть надёжно закрепле-

ны. Не перевозите хрупкие предме-

ты. Тяжёлый груз на заднем багаж-

нике может ухудшить управляемость

снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Отрегулируйте подвеску в соответст-

вии с нагрузкой. Грузоподъёмность

задней багажной площадки ограни-

чена: МАКСИМУМ — 30 кг. При пере-

возке груза передвигайтесь осторож-

но. Неровности преодолевайте на ма-

лой скорости.

19) Электрическая розетка

(12 В)

Электрическая розетка (12 В) устанавли-

вается в передней части снегохода, ря-

дом с рулевой колонкой.
Электрическая розетка предназначена для

подключения электроприборов, напряже-

ние питания которых составляет 12 В.

20) Сцепное устройство

Сцепное устройство можно использо-

вать для буксировки различных грузов.

Используйте буксировочную тягу.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
