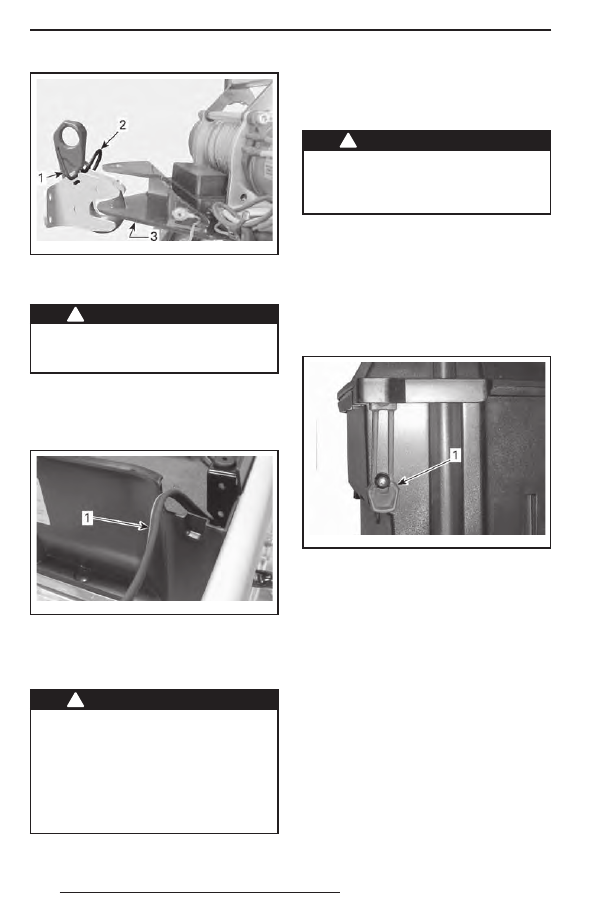

58

mmo2 011 -006-013_a

1. Фиксатор
2.  Нижняя проушина крепёжного кронштейна лебёдки
3. Проволочный фиксатор

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается эксплуатация лебёд-

ки, если её крюк не зафиксирован

с помощью фиксатора.

Электрическое подключение лебёдки
1.  Проложите жгут проводов снегохода

через выборку в правой задней части

багажного отделения.

mmo2 010 -002-007_a

ЗАДНЯЯ ЧАСТЬ БАГАЖНОГО ОТДЕЛЕНИЯ
1. Жгут проводов снегохода

2.  Соедините жгут проводов снегохода

со жгутом проводов лебёдки.

!



ПРЕДОСТЕРЕЖЕНИЕ

См.  документацию  производите-

ля (РУКОВОДСТВО ПО УСТАНОВКЕ

И ОСНОВНЫЕ УКАЗАНИЯ ПО ЭКС-

ПЛУАТАЦИИ ЛЕБЁДКИ), поставляе-

мую со снегоходом. Всегда соблю-

дайте правила техники безопасно-

сти, приведённые в соответствую-

щих руководствах.

Эксплуатация лебёдки
См. документацию, предоставляемую

производителем лебёдки.

!



ПРЕДОСТЕРЕЖЕНИЕ

Всегда соблюдайте правила техни-

ки безопасности, приведённые в до-

кументации, которая предоставлена

производителем лебёдки.

24) Кофр

Модель Expedition sE

Открывание/закрывание крышки

кофра для перевозки грузов
Чтобы  открыть  крышку,  освободите

оба резиновых фиксатора и поднимите

крышку вверх.

mmo2 010 -002-011_a

1. Резиновый фиксатор

При  закрывании  крышки  необходи-

мо  обеспечить  попадание  выступов

на крышке в резиновые втулки кофра.

Закрепите резиновые фиксаторы.

Снятие/установка багажного кофра
Чтобы снять кофр со снегохода открой-

те крышку и выверните четыре винта его

крепления к задней багажной площадке.

Храните винты для последующей уста-

новки кофра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

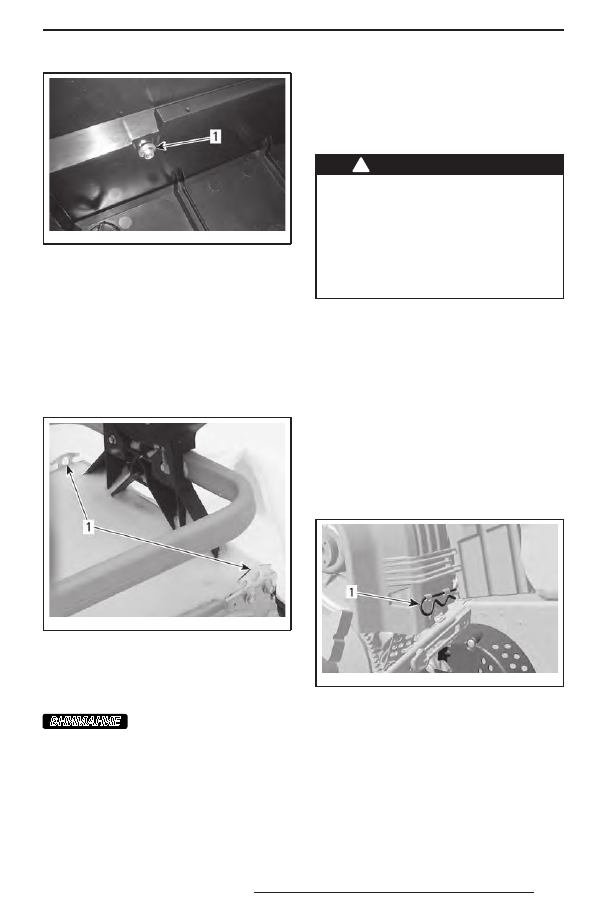

59

mmo2 010 -002-013_a

ВНУТРИ БАГАЖНОГО КОФРА
1. Винт крепления

Перед установкой багажного кофра убе-

дитесь, что поверхность туннеля чистая.

Установите кофр на направляющие ба-

гажника.
Заверните  четыре  винта  крепления

кофра крутящим моментом (10 ± 1) Н•м.

25)  Проушины для

крепления груза

mmo2 012 -009-001_a

ЗАДНЯЯ ЧАСТЬ СНЕГОХОДА
1. Проушины для крепления груза

Для крепления груза на задней багаж-

ной площадке предусмотрены две проу-

шины.

ВНИМАНИЕ

Не превышайте макси-

мальную грузоподъёмность задней

багажной площадки. МАКСИМАЛЬ-

НЫЙ вес перевозимого груза — 30 кг.

26)  Защитный кожух

ремня вариатора

Снятие защитного кожуха ремня

вариатора

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариа-

тора и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух рем-

ня вариатора специально изготовлен

несколько большего размера, чтобы

обеспечить натяг в сопряжении с фик-

саторами. Это позволяет снизить уро-

вень шума и вибраций. При установке

кожуха необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности

с контактного устройства.
Откройте левую панель моторного отсе-

ка, см. раздел «ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ».
Извлеките проволочный фиксатор.

mmo2 008 -003-063_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и извлеките из передних выступов.

Установка защитного кожуха

ремня вариатора
При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

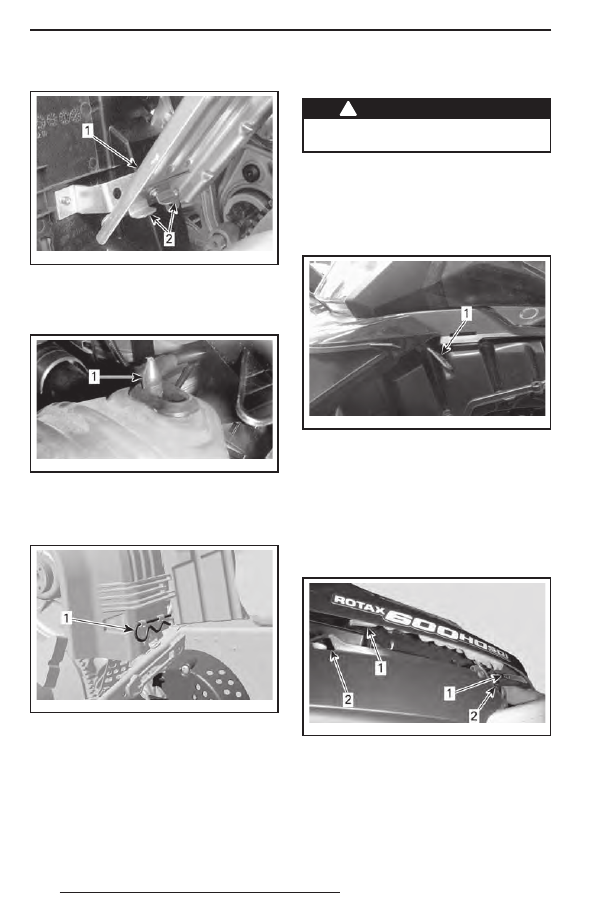

60

Совместите прорези кожуха с выступами.

mmo2 009 -004-035_a

1. Кожух
2. Фиксаторы

Установите уплотнитель на фиксирую-

щий палец.

mmo2 009 -003-011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фик-

сатор и закрепите его с помощью прово-

лочного фиксатора.

mmo2 008 -003-063_a

1. Проволочный фиксатор

27) Капот

!



ПРЕДОСТЕРЕЖЕНИЕ

Не  допускайте  работу  двигателя

снегохода со снятым капотом.

Снятие капота
1.  Снимите верхние боковые панели как

указано ниже.

2.  Освободите резиновые фиксаторы

с обеих сторон.

mmo2 009 -004-038_a

1. Резиновый фиксатор

3.  Сдвиньте капот вперёд, чтобы выве-

сти фиксаторы из пазов.

Установка капота
1.  Совместите  выступы  на  передней

и центральной частях капота с со-

ответствующими пазами в нижнем

поддоне.

mmo2 009 -004-039_a

ТИПОВОЙ ВАРИАНТ
1. Фиксаторы
2. Пазы

2.  Сдвиньте капот к фарам до упора.
3.  Закрепите резиновые фиксаторы.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

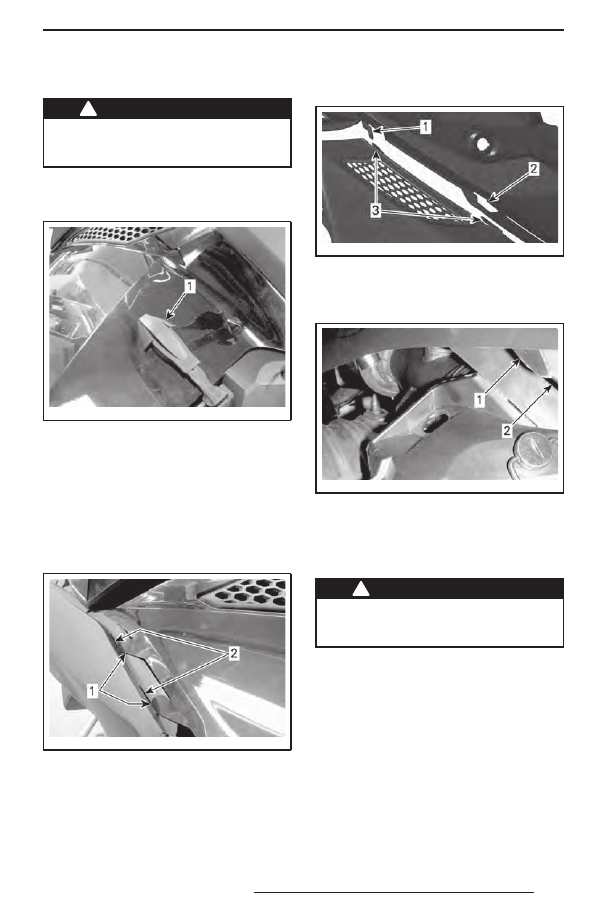

61

28)  Верхние боковые панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Не  допускайте  работу  двигателя

снегохода с открытыми или сняты-

ми боковыми панелями.

Снятие верхней боковой панели
1.  Освободите резиновый фиксатор.

mmo2 009 -004-040_a

1. Резиновый фиксатор

2.  Поднимите заднюю часть панели, что-

бы вывести пластиковый фиксатор

из консоли.

3.  Переместите панель назад.

Установка верхней боковой панели
1.  Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

mmo2 009 -004-042_a

1. Нижние фиксаторы панели
2. Пазы нижнего поддона

2.  Закрепите центральный верхний фик-

сатор панели на консоли.

mmo2 011 -006-100_a

1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3.  Вставьте задний выступ в паз консоли.

mmo2 009 -004-041_a

1. Задний выступ
2. Паз консоли

4.  Застегните резиновый фиксатор.

29) Нижние боковые панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Не  допускайте  работу  двигателя

снегохода с открытыми или сняты-

ми боковыми панелями.

Открывание нижней боковой панели
1.  Снимите верхнюю боковую панель,

см. выше.

2.  Освободите резиновый фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
