90

A01F05A

1

2

3

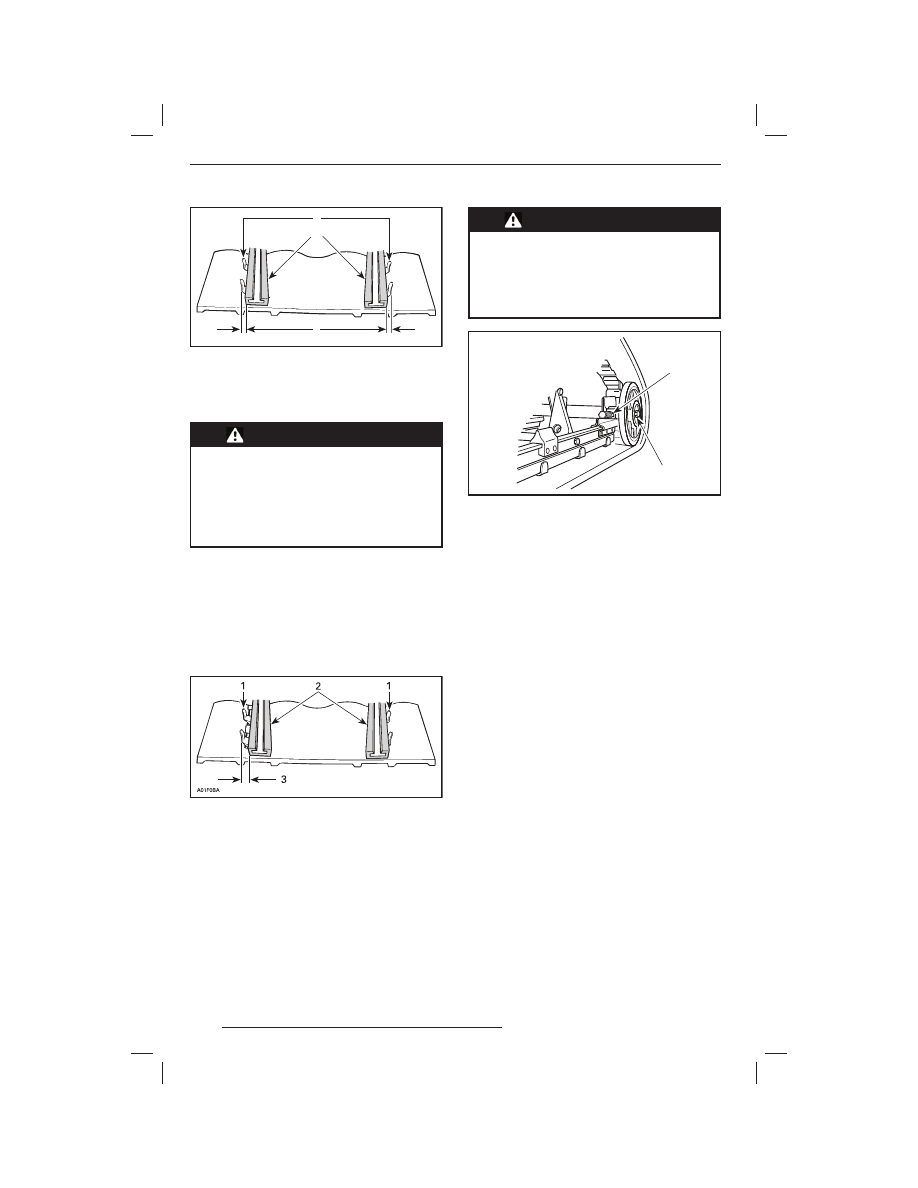

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы выпол-
ните следующее:



ПРЕДОСТЕРЕЖЕНИЕ

Перед  началом  работ  по  обслу-

живанию или перед регулировкой

снимите колпачок шнура безопас-

ности (к люч DESS) с контактного

устройства, если другое не огово-

рено особо. Установите снегоход

в безопасном месте вне трассы.

1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Ослабьте стопорные винты заднего на-

правляющего катка.

3.  Подтяните регулировочный болт на той

стороне движителя, где расстояние меж-
ду направляющими гребнями и опорным
полозом наибольшее.

1.  Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой

стороне

4.  Затяните контргайки.
5.  Затяните болты крепления направляю-

щих катков моментом (48 ± 6) Н•м.



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопро-

извольного демонтажа направляю-

щего катка и последующего закли-

нивания гусеницы.

1

2

A05F0EB

ТИПОВОЙ ВАРИАНТ
1.  Контргайка
2. Болт крепления направляющего катка

6.  Пустите двигатель и на малой скорости

движения гусеничной ленты проверьте
симметричность её положения относи-
тельно опорных полозьев.

7.  Опустите снегоход на опорную поверх-

ность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ:  При  движении  снегохо-
да по снежному покрову снег играет роль
смазки и охладителя поверхности скольже-
ния. Продолжительное движение снегохода
по жёсткому или обледеневшему снегу при-
водит к перегреву и преждевременному из-
носу накладок опорных полозьев гусеницы.

Состояние ленточного ограничителя

Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточном
ограничителе. Отверстия не должны иметь
видимых деформаций. При необходимости
замените ленточный ограничитель. Затяните
гайку крутящим моментом (9 ± 1) Н•м.

 ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

91

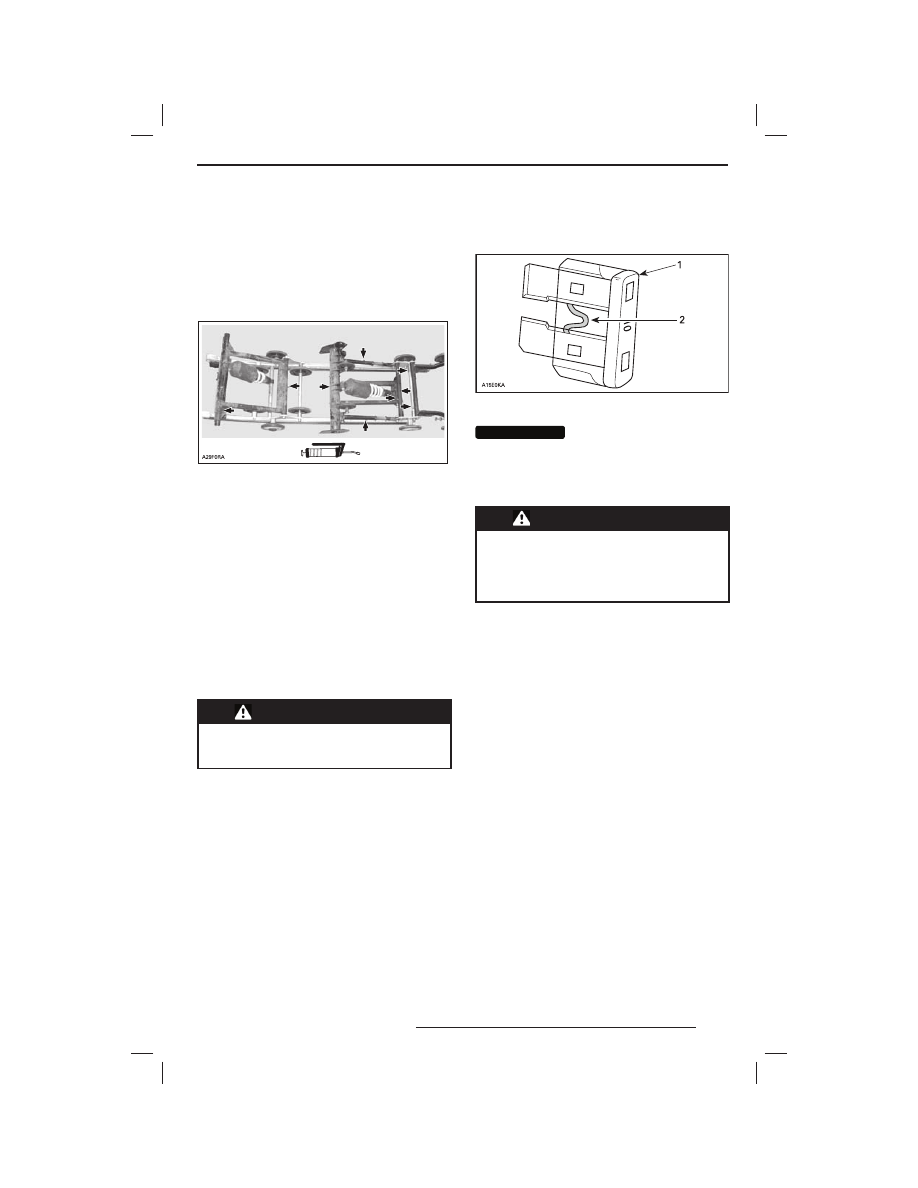

Смазка компонентов задней подвески

Смажьте заднюю подвеску в местах рас-
положения пресс-маслёнок синтетической
смазкой SUSPENSION GREASE (P/N 293 550
033). Периодичность обслуживания указа-
на в разделе «РЕГЛАМЕНТ ТЕХНИЧЕСКО-
ГО ОБСЛУЖИВАНИЯ».

МЕСТА СМАЗКИ ПОДВЕСКИ

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепёжных
элементов рулевого управления и передней
подвески (шаровые опоры и шаровые шар-
ниры рычагов и тяг рулевого привода, бол-
ты шарнирного крепления, болты крепления
лыж и цапф лыж, и т. д.). При необходимости
обратитесь к дилеру Ski-Doo.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных
коньков. При обнаружении признаков износа
деталей обратитесь к дилеру Ski-Doo.



ПРЕДОСТЕРЕЖЕНИЕ

Сильно  изношенные  лыжи  и/или

коньки  лыж  у х удшают  управляе-

мость снегохода.

Предохранители

Проверка предохранителей

Система электрооборудования защищена
предохранителями.
Проверяйте состояние предохранителей
и меняйте их при необходимости.

Чтобы извлечь предохранитель из держате-
ля, потяните за него. Проверьте, не оплави-
лась ли нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ВНИМАНИЕ

ВНИМАНИЕ

Запрещается исполь-

зовать предохранитель с более вы-

соким номиналом во избежание по-

вреждения электрических компонен-

тов и/или возможного возгорания.



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь за по-

мощью к дилеру Ski-Doo.

Расположение предохранителей

Блок предохранителей располагается под
обивкой левой передней части сиденья.
Для идентификации предохранителей см.
табличку на крышке блока и раздел «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Для доступа к блоку предохранителей сни-
мите часть обивки, как показано на рисунке.

 ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

92

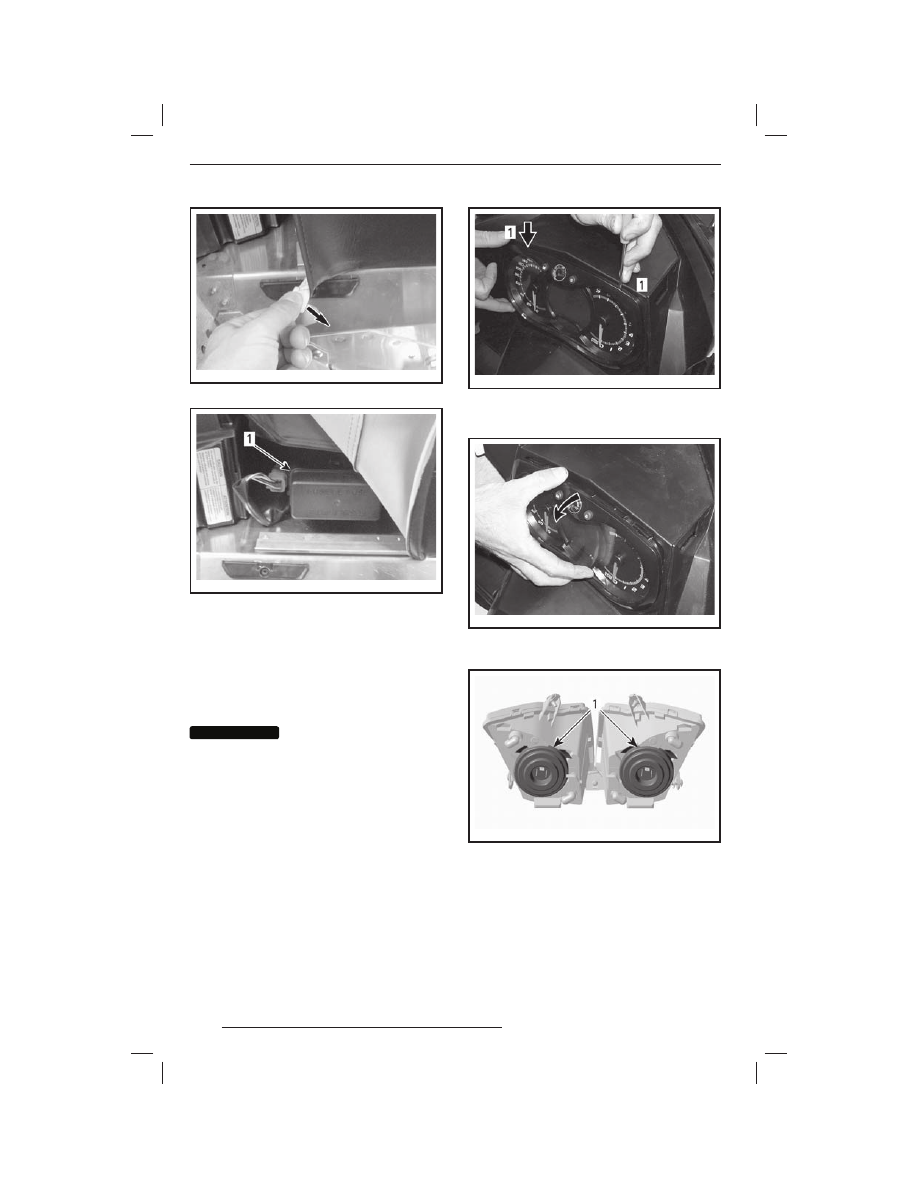

mmo2 009 -004 -036

ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ

mmo2 009 -004 -037_a

1. Блок предохранителей

Установите  обивку  на  место,  зацепив
за алюминиевый выступ.

Световые приборы

После замены перегоревшей лампы, всегда
проверяйте работоспособность соответству-
ющего светового прибора.

Замена лампы головной оптики

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не касайтесь пальцами стеклянной

колбы лампы. Если Вы дотронулись

д о  с т е к л я н н о й  к о л б ы,  о ч и с т и т е

её изопропиловым спиртом, который

не оставляет плёнку на стекле.

1.  С помощью маленькой отвёртки осво-

бодите защёлки многофункционально-
го центра.

mmo2 007 -009 -061_a

1.  Защёлки

2.  Осторожно потяните многофункциональ-

ный центр и отведите его в сторону.

mmo2 007 -009 -062_a

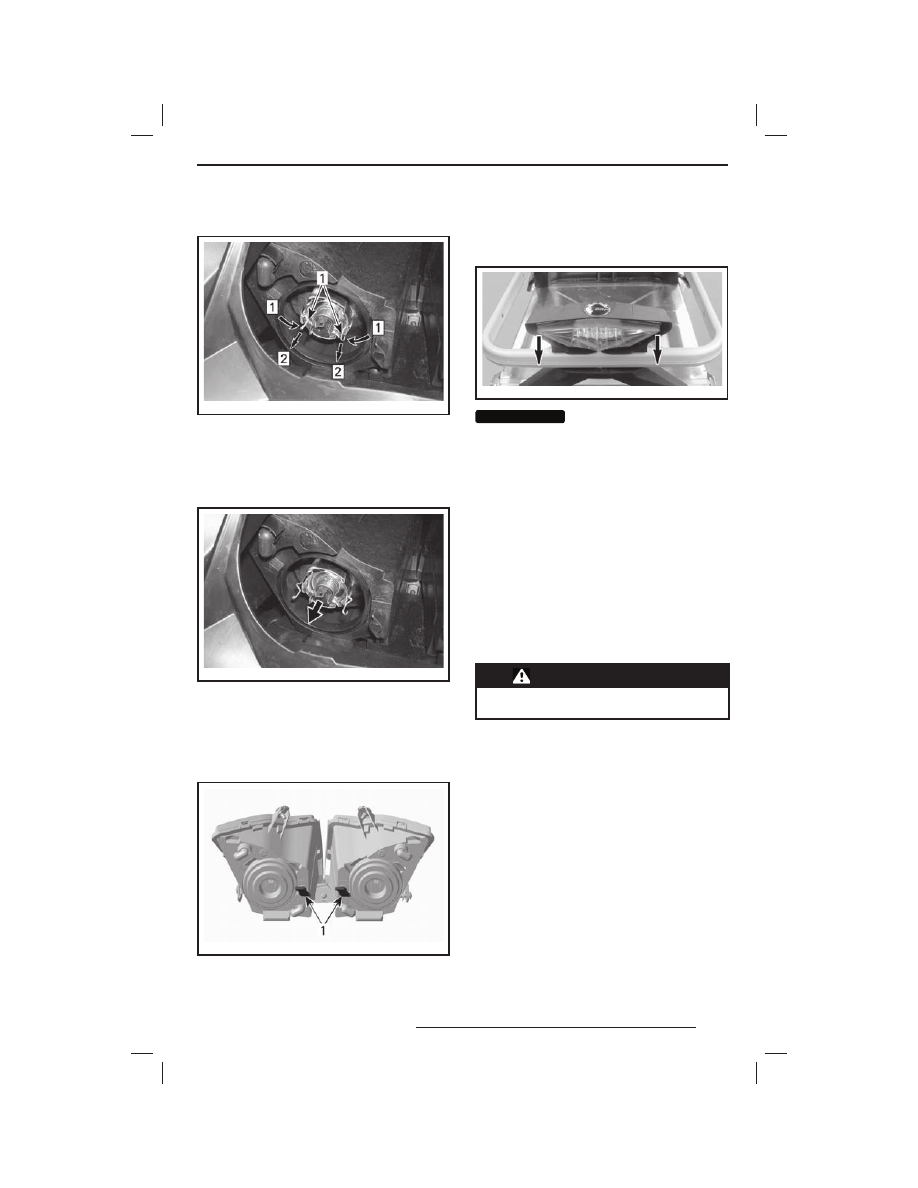

3.  Разъедините разъем перегоревшей лам-

пы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

 ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

93

4.  Одновременно сожмите и потяните оба

конца фиксатора, чтобы извлечь лампу.

mmo2 007 -009 -063_a

1.  Защёлка
Шаг 1: Нажмите обе стороны
Шаг 2: Потяните для освобождения

5.  Выньте лампу и замените её. Установка

осуществляется в последовательности,
обратной снятию.

mmo2 007 -009 -064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр, как
описано в разделе «ЗАМЕНА ЛАМПЫ ГО-
ЛОВНОЙ ОПТИКИ». Для регулировки на-
правления пучка света вращайте рукоятки.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря

1.  Аккуратно, одновременно потянув с обе-

их сторон за края, снимите корпус задне-
го фонаря.

mmo2 009 -004 -050_a

ВНИМАНИЕ

ВНИМАНИЕ

Если  за дний  фонарь

неосторожно переместить в сторону,

пластиковые фиксаторы могут сло-

маться. При снятии заднего фонаря

избегайте боковых перемещений.

2.  Извлеките разъём лампы из корпуса фо-

наря:

 2.1

Поверните разъём против часовой
стрелки.

 2.2 Извлеките разъём.
3.  Замените лампу.
4.  Установите разъём в корпус фонаря.
5.  Установите задний фонарь на место.

Корпус

Капот



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода со снятым капотом.

Снятие капота
1.  Снимите верхние боковые панели как

указано ниже.

2.  Расстегните резиновые замки с обеих

сторон.
