ВНИМАНИЕ

Слишком большое на-

тяжение гусеницы приводит к по-

тере мощности и чрезмерной на-

грузке на компоненты подвески.
Регулировка натяжения гусеницы

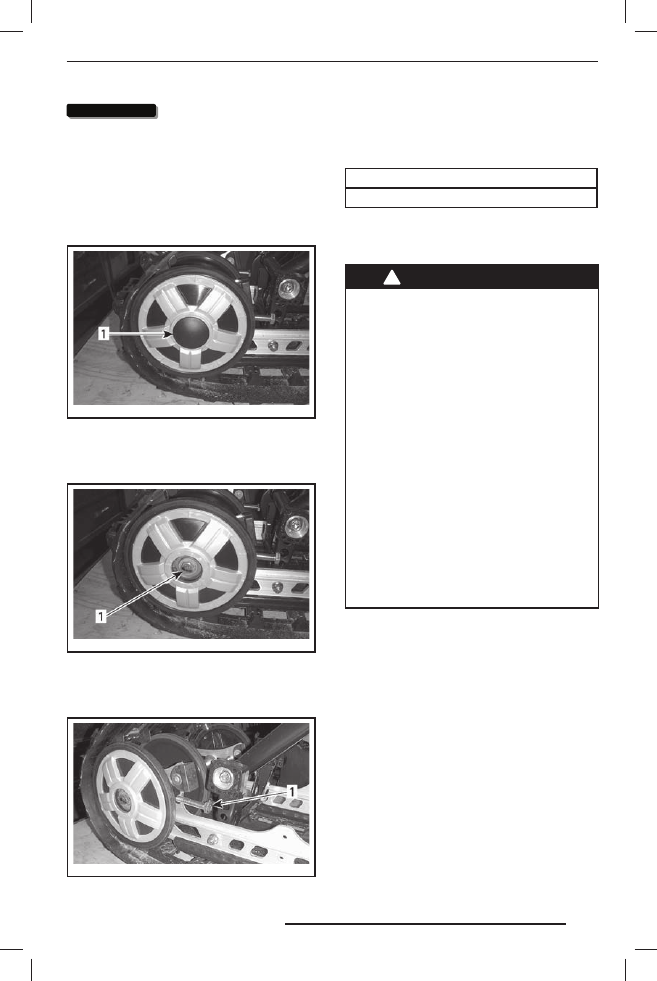

1. Снимите колпачок шнура безопасности с

контактного устройства.

2. Снимите колпачки задних катков (если

установлены).

mmr2008-048-007_ a

1. Колпачок правого заднего направляющего

катка

3. Ослабьте крепёжные болты задних на-

правляющих катков.

mmr2008-048-008_ a

1. Болт крепления правого заднего направ-

ляющего катка

4. Вращением регулировочных болтов уста-

новите требуемое натяжение гусеницы.

mmr2008-048-009_ a

1. Правый регулировочный болт

5. Если Вам не удаётся правильно отрегу-

лировать натяжение гусеничной ленты,
обратитесь к дилеру Ski-Doo.

6. Затяните болты крепления.

МОМЕНТ ЗАТЯЖКИ

(48 ± 6) Н•м

7. Проверьте центровку гусеницы, как опи-

сано ниже.

Центровка гусеничной ленты

ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-

сеницы убедитесь в отсутствии

в ней посторонних предметов,

ко т о р ы е м о г у т в ы л е т е т ь п р и

включении двигателя. Следите,

чтобы руки, ноги, инс трумент

или одежда не оказались захва-

чены вращающимися деталями.

Поднимите и поставьте снегоход

на опору с широким основанием

и отражательным щитком. Убе-

дитесь в отсутствии людей по-

близости и поза ди снегохода.

Не проворачивайте гусеницу на

высокой скорости.
Из быстро вращающейся гусени-

цы под действием центробежной

силы мог ут неожиданно выле-

теть сломанные шипы, звенья

г усеницы или какие -то пос то -

ронние предметы, которые спо-

собны нанести травмы ногам и

другим частям тела.

Пустите двигатель и слегка нажмите на ры-
чаг дроссельной заслонки, чтобы гусеничная
лента начала медленно вращаться. Дли-
тельность работы гусеницы в таком режиме
не должна превышать 5-ти секунд.

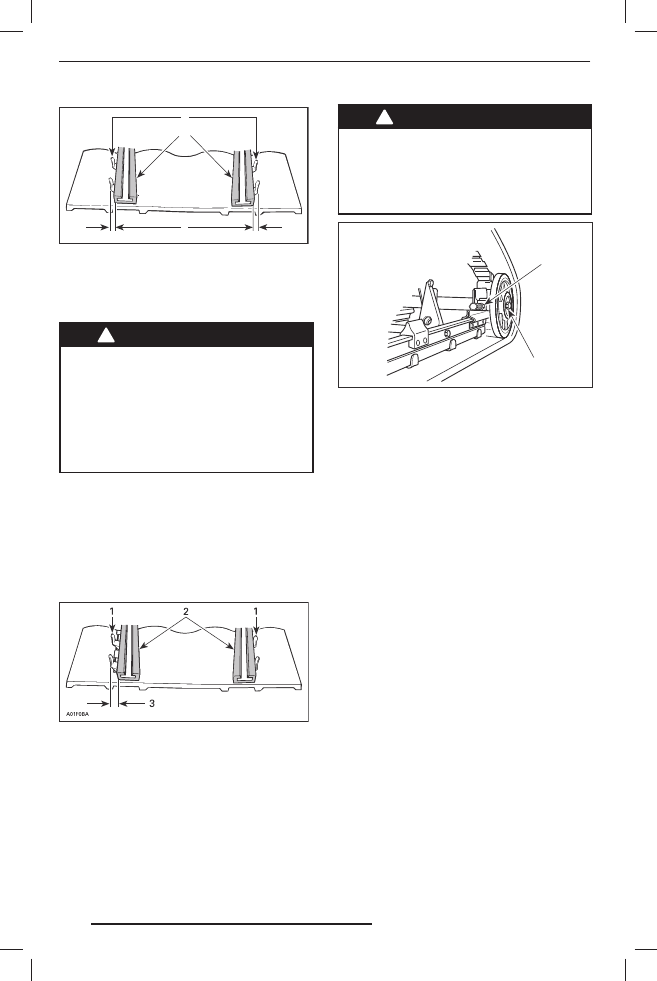

Проверьте симметричность положения гу-
сеничной ленты относительно накладок по-
лозьев: расстояние между полозьями и на-
правляющими гребнями гусеничной ленты
должно быть одинаковым с обеих сторон.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

20.08.2012 15:42:59

A01F05A

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы вы-
полните следующее:

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-

гулировке и техническому обслу-

живанию снегохода снимите кол-

пачок шнура безопасности (если

не требуется иное) с контактного

устройства выключателя двига-

теля. Для выполнения рег ули-

ровки выберите безопасное ме-

сто вдали от снегоходных трасс.

1. Снимите колпачок шнура безопасности с

контактного устройства.

2. Ослабьте стопорные винты заднего на-

правляющего катка.

3. Подтяните регулировочный болт на той

стороне движителя, где расстояние между
направляющими гребнями и опорным по-
лозом наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой

стороне

4. Затяните контргайки.
5. Затяните болты крепления направляющих

катков моментом (48 ± 6) Н•м.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно

затянуты, чтобы избежать само-

произвольного демонта жа на-

правляющего катка и последую-

щего заклинивания гусеницы.

A05F0EB

ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка

6. Пустите двигатель и на малой скорости

движения гусеничной ленты проверьте
симметричность её положения относи-
тельно опорных полозьев.

7. Опустите снегоход на опорную поверхность.
8. Установите на место колпачки задних кат-

ков (если имеются).

Подвеска

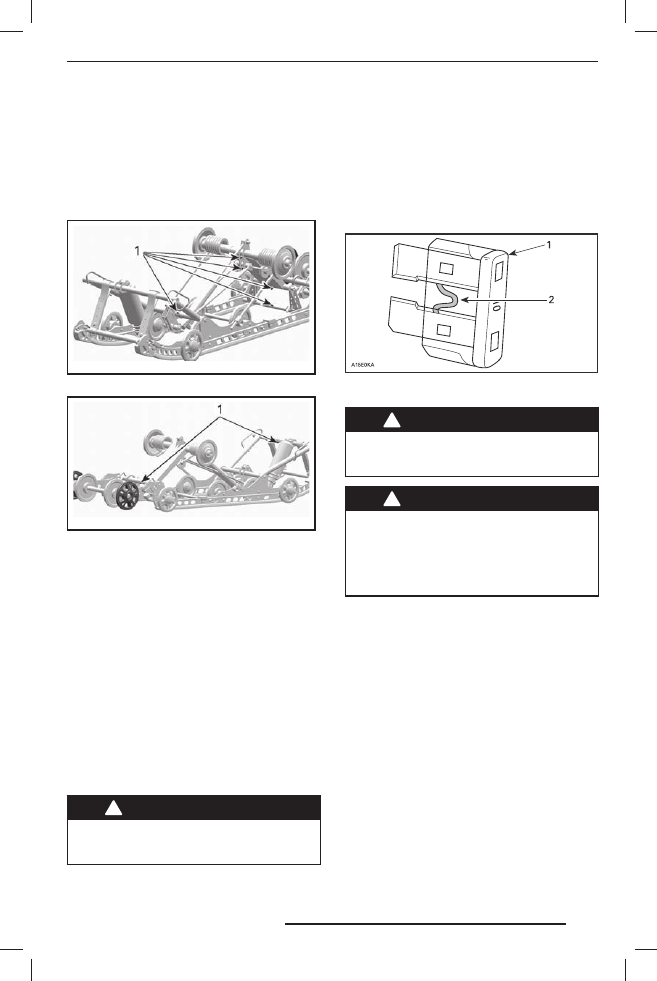

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины по
снежному покрову снег играет роль смаз-
ки и охладителя поверхности скольжения.
Продолжительное движение снегохода по
обледеневшей поверхности или по зерни-
стому снегу приводит к перегреву и пре-
ждевременному износу накладок опорных
полозьев гусеницы.

Состояние ленточного

ограничителя

Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточ-
ном ограничителе. При необходимости за-
менить. Затяните гайку крутящим моментом
(9 ± 1) Н•м.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

20.08.2012 15:42:59

Смазка компонентов задней

подвески

Смажьте заднюю подвеску в местах рас-
положения пресс-маслёнок синтетической
смазкой SUSPENSION GREASE (P/N 293 550
033). Периодичность обслуживания указана
в разделе «РЕГЛАМЕНТ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ».

mmo2011-006-003_ a

1. Пресс-масленки

mmo2011-006-004_ a

1. Пресс-масленки

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепёжных
элементов рулевого управления и перед-
ней подвески (шаровые опоры и шаровые
шарниры рычагов и тяг рулевого привода,
болты шарнирного крепления, болты кре-
пления лыж и цапф лыж, и т. д.). При необ-
ходимости обратитесь к авторизованному
дилеру Ski-Doo.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных
коньков. При обнаружении признаков изно-
са деталей обратитесь к авторизованному
дилеру Ski-Doo.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

Предохранители

Проверка предохранителей

Система электрооборудования защищена
предохранителями.
Проверьте и, при необходимости, замените
предохранитель.
Извлеките предохранитель из держателя.
Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать пре-

дохранитель с более высоким

номиналом.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя, преж де чем запускать

двигатель, найдите и устраните

причину неисправности. Обрати-

тесь к авторизованному дилеру

Ski-Doo.

Расположение предохранителей

Блок предохранителей располагается под
обивкой левой передней части сиденья.
Для идентификации предохранителей см.
табличку на крышке блока и раздел «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Для доступа к блоку предохранителей сни-
мите часть обивки, как показано на рисунке.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

20.08.2012 15:42:59

mmo2009-004-036_ b

ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ

mmo2009-004-037_ a

1. Блок предохранителей

Установите обивку на место, зацепив за
алюминиевую направляющую.

Световые приборы

После замены перегоревшей лампы про-
верьте работоспособность соответствую-
щего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокра-

щения срока службы галогенных

ламп не касайтесь пальцами сте-

к лянной колбы лампы. Если Вы

дотронулись до стеклянной кол-

бы, очистите её изопропиловым

спиртом, который не оставляет

плёнку на стекле.

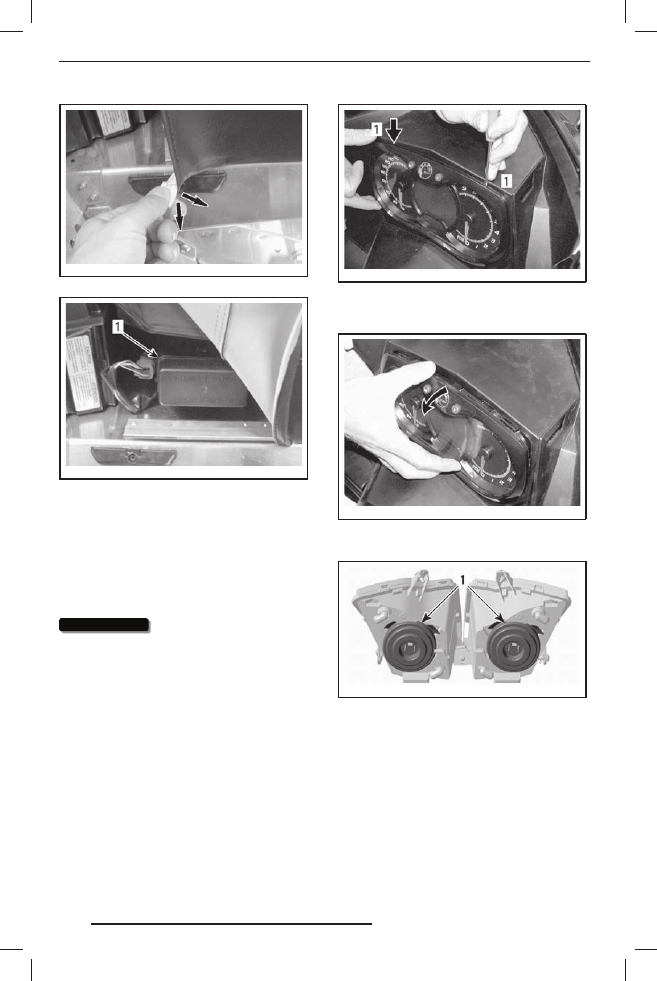

1. С помощью маленькой отвёртки освобо-

дите защёлки информационного центра.

mmo2007-009-061_ a

1. Защёлки

2. Осторожно потяните многофункциональ-

ный центр и отведите его в сторону.

mmo2007-009-062_ a

3. Отсоедините разъём перегоревшей лам-

пы. Снимите резиновый чехол.

mmo2007-009-022_ a

1. Резиновый чехол

4. Одновременно сожмите и потяните оба

конца фиксатора, чтобы извлечь лампу.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

20.08.2012 15:42:59
