Снегоход Ski-Doo Expedition SE LE. Руководство - часть 15

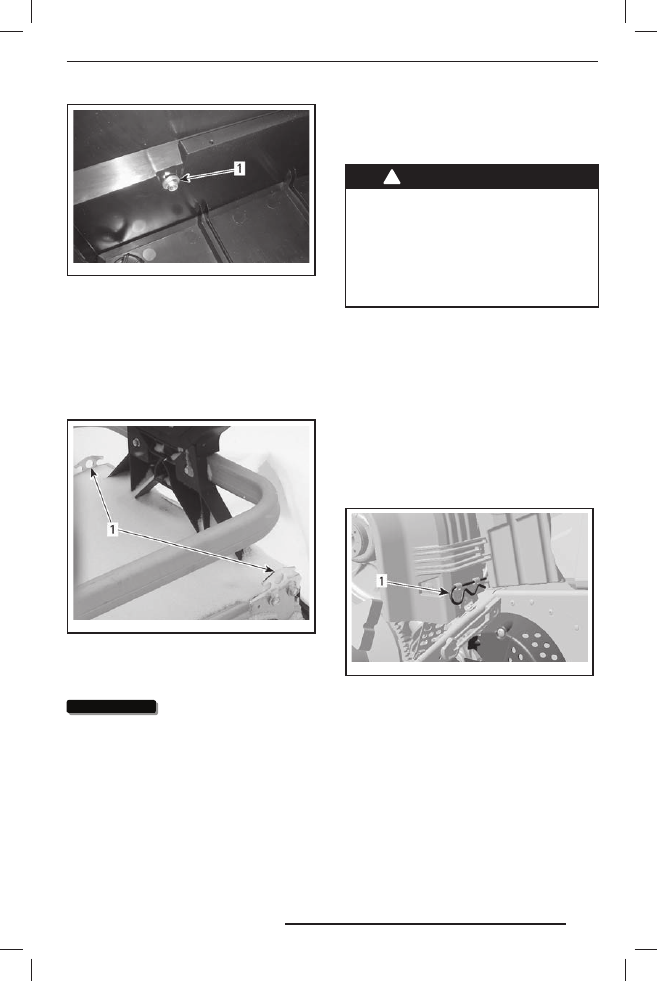

mmo2010-002-013_ a

ВНУТРИ БАГАЖНОГО КОФРА
1. Винт крепления

Перед установкой багажного кофра убеди-
тесь, что поверхность туннеля чистая. Уста-
новите кофр на направляющие багажника.
Заверните четыре винта крепления кофра
крутящим моментом (10 ± 1) Н•м.

25) Проушины для

крепления груза

mmo2012-009-001_ a

ЗАДНЯЯ ЧАСТЬ СНЕГОХОДА
1. Проушины для крепления груза

Для крепления груза на задней багажной
площадке предусмотрены две проушины.

ВНИМАНИЕ

Не превышайте мак-

с им а л ьн у ю г ру зо п о дъ ё м н о с т ь

задней багажной площадки. МАК-

СИМА ЛЬНЫЙ вес перевозимого

груза — 30 кг.

26) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
– со снятым кожухом ремня ва-

риатора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при

работающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.
Снимите колпачок шнура безопасности с
контактного устройства.
Откройте левую панель моторного отсека,
см. раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
Извлеките проволочный фиксатор

mmo2008-003-063_ a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть и из-
влеките из передних выступов.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внимание на
то, чтобы его вырез был обращён вперёд.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012 15:42:57

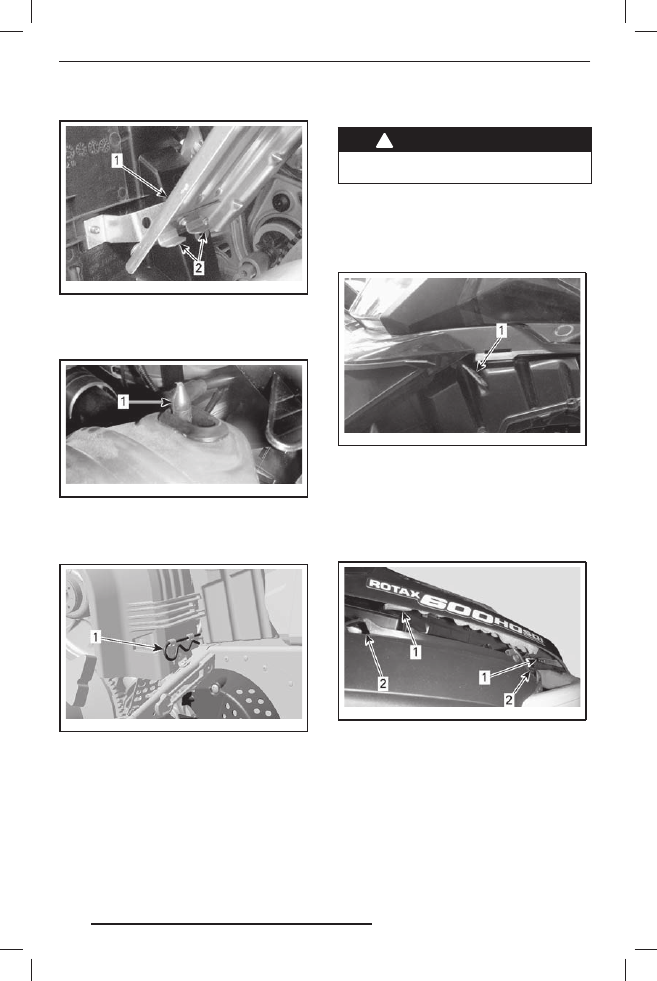

Совместите прорези кожуха с выступами.

mmo2009-004-035_ a

1. Кожух
2. Выступы

Установите уплотнитель на фиксирующий
палец.

mmo2009-003-011_ a

1. Фиксирующий палец

Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.

mmo2008-003-063_ a

1. Проволочный фиксатор

27) Капот

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода со снятым капотом.

Снятие капота

1. Снимите верхние боковые панели как ука-

зано ниже.

2. Освободите резиновые фиксаторы с обе-

их сторон.

mmo2009-004-038_ a

1. Резиновый фиксатор

3. Сдвиньте капот вперёд, чтобы вывести

фиксаторы из пазов.

Установка капота

1. Совместите выступы на передней и цен-

тральной частях капота с соответствую-
щими пазами в нижнем поддоне.

mmo2009-004-039_ a

ТИПОВОЙ ВАРИАНТ
1. Выступы
2. Пазы

2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012 15:42:57

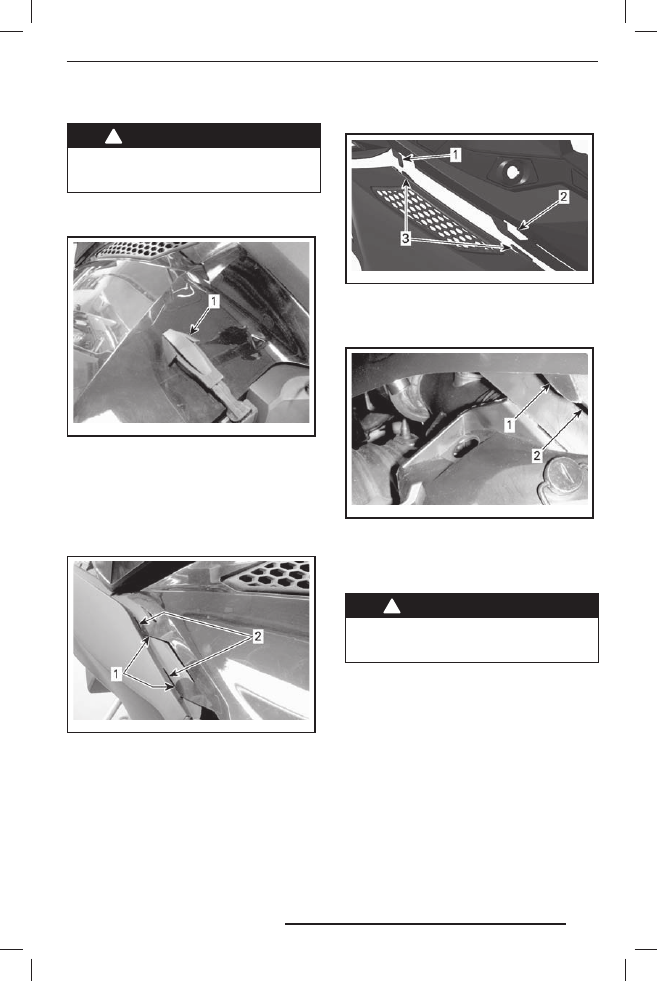

28) Верхние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Снятие верхней боковой панели

1. Освободите резиновый фиксатор.

mmo2009-004-040_ a

1. Резиновый фиксатор

2. Поднимите заднюю часть панели, чтобы

вывести пластиковый фиксатор из консоли.

3. Переместите панель назад.

Установка верхней боковой панели

1. Вставьте нижние фиксаторы панели в

пазы нижнего поддона.

mmo2009-004-042_ a

1. Нижние фиксаторы панели
2. Пазы нижнего поддона

2. Закрепите центральный верхний фиксатор

панели на консоли.

mmo2011-006-100_ a

1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3. Вставьте задний выступ в паз консоли.

mmo2009-004-041_ a

1. Задний выступ
2. Паз консоли

4. Застегните резиновый фиксатор.

29) Нижние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Открывание нижней боковой панели

1. Снимите верхнюю боковую панель, см.

выше.

2. Освободите резиновый фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012 15:42:57

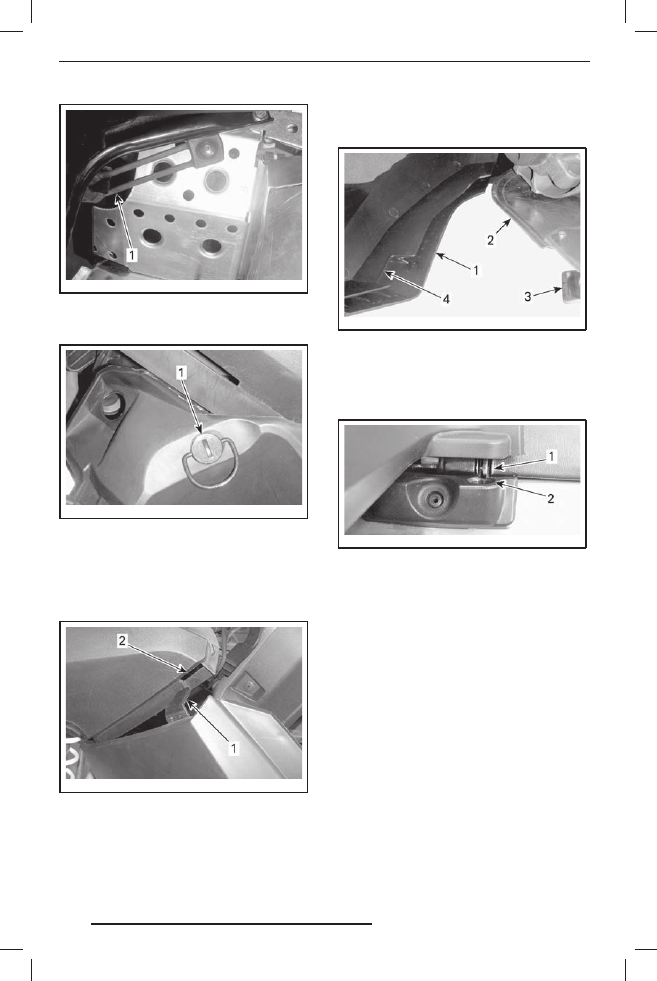

mmo2009-004-044_ a

1. Резиновый фиксатор

3. Поверните фиксатор на ¼ оборота против

часовой стрелки.

mmo2009-004-045_ a

1. Фиксатор

4. Слегка приподнимите заднюю часть па-

нели и откройте.

Закрывание нижней боковой панели

1. Вставьте фиксатор панели в паз нижнего

поддона.

mmo2011-006-101_ a

1. Нижний фиксатор боковой панели
2. Паз нижнего поддона

2. Установите нижнюю часть панели на алю-

миниевое шасси так, чтобы алюминиевый
выступ шасси вошёл в паз панели.

mmo2009-004-047_ a

1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели

3. Вставьте выступ панели в паз, располо-

женный на тоннеле.

mmo2011-006-102_ a

1. Штифт
2. Отверстие туннеля

4. Застегните резиновый фиксатор.
5. Закройте фиксатор, повернув его на ¼ обо-

рота по часовой стрелке.

Снятие/установка нижней боковой

панели

1. Откройте нижнюю боковую панель как

описано выше.

2. Поднимите переднюю часть панели и

освободите нижнюю часть из паза.

3. Освободите верхнюю часть панели, опу-

стив панель.

Процедура установки выполняется в обрат-
ном порядке.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.08.2012 15:42:57
