Снегоход SKI-DOO REV-XP 2-stroke LC. Руководство - часть 27





105

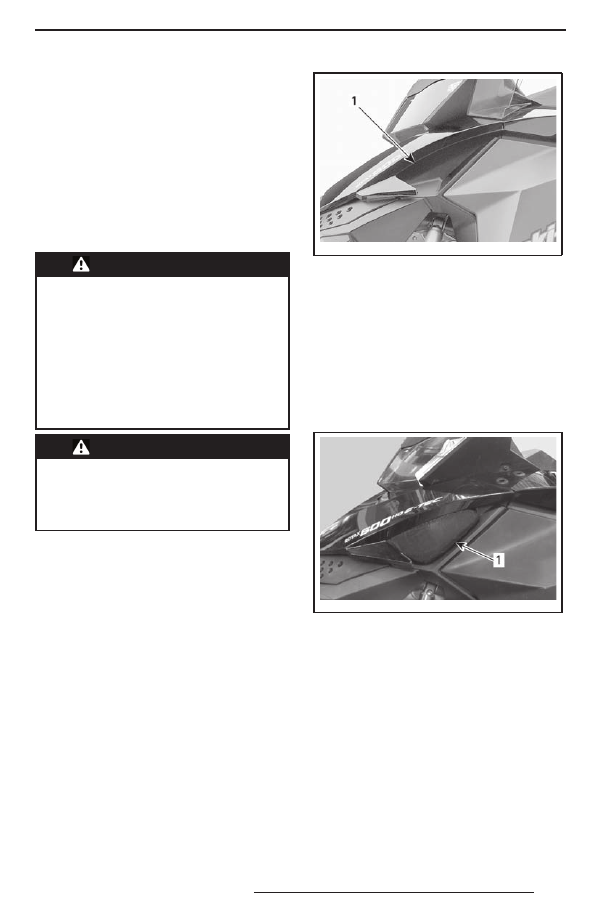

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

В настоящем разделе приведены указания для
выполнения основных процедур технического
обслуживания. Вы можете сами выполнять
эти процедуры при наличии у Вас необходи-
мых инструментов и квалификации механика.
В противном случае Вам следует обратиться
к авторизованному дилеру Ski-Doo.
Другие важные операции Регламента яв-
ляются более сложными и при их выполне-
нии требуется использование специальных
инструментов и приспособлений, поэтому
их следует выполнять специалистам диле-
ра Ski-Doo.



ПРЕДОСТЕРЕЖЕНИЕ

Остановите двигатель, снимите

к люч DESS и  выполняйте  тех-

н ич ес ко е  обс л у ж ивани е,  с л е -

дуя  описанным  ниже  процеду-

рам. Если не выполнять указа-

ния  по  выполнению  процедур,

то есть вероятность получения

травм от горячих или подвижных

частей, от системы электрообо-

рудования, химикатов и других

опасностей.



ПРЕДОСТЕРЕЖЕНИЕ

Если в ходе демонтажа/монтажа

потребовалось снимать крепёж-

ные элементы (например, само-

контрящиеся части и др.), всегда

меняйте их на новые.

Воздушный фильтр с одним

воздухозаборником (исклю-

чая Summit)

Проверка состояния воздушного

фильтра

Убедитесь, что фильтр предварительной
очистки воздуха правильно установлен, не за-
грязнён и находится в исправном состоянии.

mmo2 008 -008 -005_a

1. Воздушный фильтр

Если предфильтр требует очистки или за-
мены, обратитесь к дилеру Ski-Doo.

Воздушный фильтр с од-

ним воздухозаборником

(Summit)

Проверка состояния воздушного

фильтра

Убедитесь, что воздушный фильтр правиль-
но установлен, не загрязнён и находится
в исправном состоянии.

mmo2 010 -003 -023_a

1. Воздушный фильтр

Снятие воздушного фильтра

1.  Снимите капот и откройте левую боковую

панель, см. раздел «ОРГАНЫ УПРАВЛЕ-
НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
».

2.  Извлеките воздушный фильтр из глуши-

теля шума впуска.

Чистка воздушного фильтра

1.  Отсоедините предфильтр от губчатого

фильтра.

106

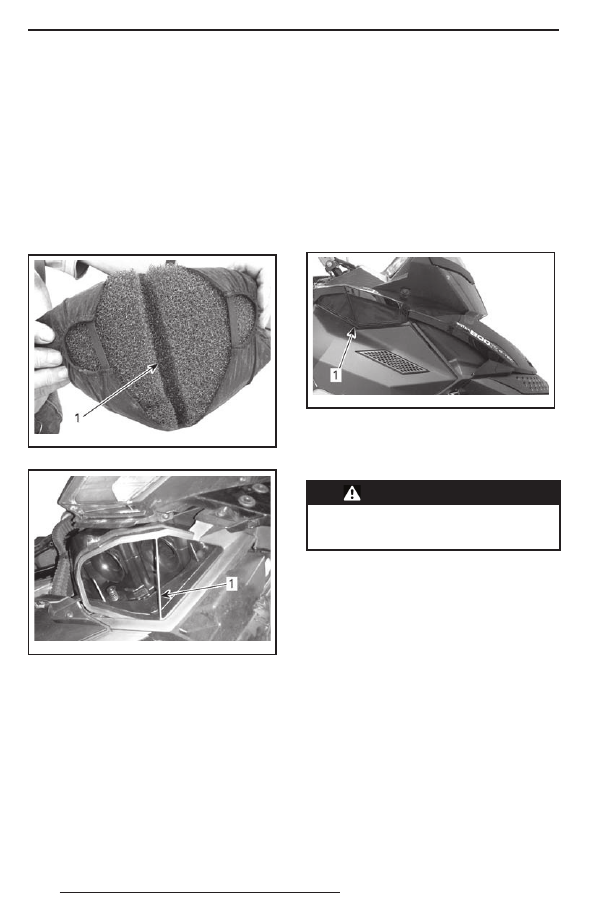

2.  Продуйте губчатый фильтр сжатым воз-

духом в направлении, обратном потоку
воздуха поступающего в двигатель.

3.  Прополощите предфильтр в пресной воде.

Тщательно просушите фильтр перед уста-
новкой.

4.  Установите  предфильтр  на  губчатый

фильтр.

Установка воздушного фильтра

1.  Совместите паз на воздушном фильтре

с направляющей в отверстии глушителя
шума впуска.

mmo2 010 -003 -024_a

1. Паз

mmo2 010 -003 -025_a

1. Направляющая

2.  Установите фильтр в отверстии глушите-

ля шума впуска так, чтобы нижняя часть
паза полностью совпала с направляющей
и края полностью были вставлены.

3.  Закройте боковую панель и установите

капот.

Воздушный фильтр с двумя

воздухозаборниками (800R

E-TEC)

Проверка состояния воздушного

фильтра

Имеется два воздухозаборника воздушного
фильтра по одному с каждой стороны кон-
соли.
Убедитесь, что фильтры предварительной
очистки воздуха правильно установлены,
не загрязнены и находятся в исправном со-
стоянии.

mmo2 011 -001 -005_a

1. Правый воздушный фильтр

Если предфильтр требует очистки или за-
мены, обратитесь к дилеру Ski-Doo.

Охлаждающая жидкость



ПРЕДОСТЕРЕЖЕНИЕ

Не открывайте крышку расшири-

тельного бачка, когда двигатель

горячий.

Проверка уровня охлаждающей

жидкости

Проверять уровень охлаждающей жидкости
следует при комнатной температуре и сня-
той крышке расширительного бачка. При
этом уровень жидкости должен располагать-
ся вровень с меткой нижнего уровня на рас-
ширительном бачке (холодный двигатель).
ПРИМЕЧАНИЕ: При низкой температуре
уровень охлаждающей жидкости может быть
чуть ниже метки на стенке бачка.
При необходимости доливки или полной за-
мены охлаждающей жидкости обратитесь
к дилеру Ski-Doo.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

107

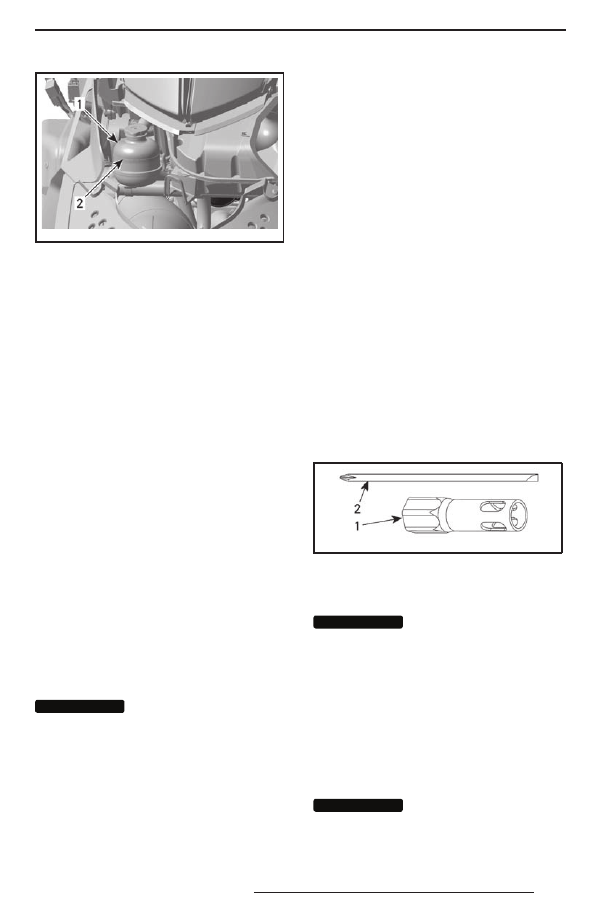

mmo2 007 -009 -010_a

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок
2. Метка «COLD LEVEL»

Рекомендуемая охлаждающая жид-

кость

Используйте антифриз на основе этиленгли-
коля с содержанием ингибитора коррозии,
специально созданного для двигателей вну-
треннего сгорания из алюминия.
Система охлаждения должна быть запол-
нена готовой охлаждающей жидкостью BRP
(P/N 219 700 362) или смесью дистиллиро-
ванной воды и антифриза (50% дистилли-
рованной воды, 50% антифриза).

Система выпуска отработав-

ших газов

Проверка системы выпуска отрабо-

тавших газов

Выхлопная труба глушителя должна распо-
лагаться по центру отверстия в нижнем под-
доне. Труба не должна иметь коррозионных
повреждений и неплотностей в соединени-
ях. Проверьте надёжность крепления трубы.
Проверьте состояние крепёжных пружин, за-
мените их в случае необходимости.
Система выпуска предназначена для сни-
жения уровня шума работающего двигателя
и улучшения его мощностных характеристик.
В некоторых странах внесение изменений
в конструкцию выхлопной системы запре-
щено законом.

ВНИМАНИЕ

ВНИМАНИЕ

О тсу тс твие  какого -

либо компонента системы выпу-

ска, конструктивные изменения

или повреж дения деталей могут

стать причиной для серьёзных по-

ломок двигателя.

Свечи зажигания (600

и 800R Power TEK)

Хранение запасной свечи зажигания

В футляре для комплекта возимого инстру-
мента предусмотрено место для хранения
запасных свечей зажигания, это позволя-
ет предохранить их от воздействия влаги,
а также защитить от грязи и повреждений.
ПРИМЕЧАНИЕ: Запасные свечи зажигания
не входят в комплект поставки снегохода.

Снятие свечи зажигания

1.  Откройте левую боковую панель, см. раз-

дел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ
».

2.  Снимите защитный кожух, как описано

в разделе «СНЯТИЕ ЗАЩИТНОГО КОЖУ-
ХА РЕМНЯ ВАРИАТОРА
».

3.  Потянув и осторожно вращая, снимите

со свечи зажигания наконечник высоко-
вольтного провода.

4.  Используя торцевую головку соответству-

ющего размера или свечной ключ и стер-
жень отвёртки из комплекта возимого
инструмента, отверните свечу зажигания
на несколько оборотов (не выворачивайте
свечу зажигания полностью).

mmo2 008 -008 -009

1. Ключ «на 19»
2. Стержень отвёртки

5.  Очистите свечи зажигания и прилегающие

поверхности головок цилиндров.

ВНИМАНИЕ

ВНИМАНИЕ

Попа дание  инород-

ных частиц в камеру сгорания мо-

жет  с тать  причиной  серьёзных

повреждений двигателя.

6.  Полностью выверните свечу зажигания.

Установка свечи зажигания

1.  Проверьте межэлектродный зазор свечи

зажигания.

ПРИМЕЧАНИЕ:  Межэлектродный  зазор
не  регулируется.  Если  величина  зазора
не соответствует указанным значениям,
свечу необходимо заменить.

ВНИМАНИЕ

ВНИМАНИЕ

Не регулируйте вели-

ч и н у  м е ж э л е к т р о д н о г о  з а з о р а

на свечах данного типа.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

108

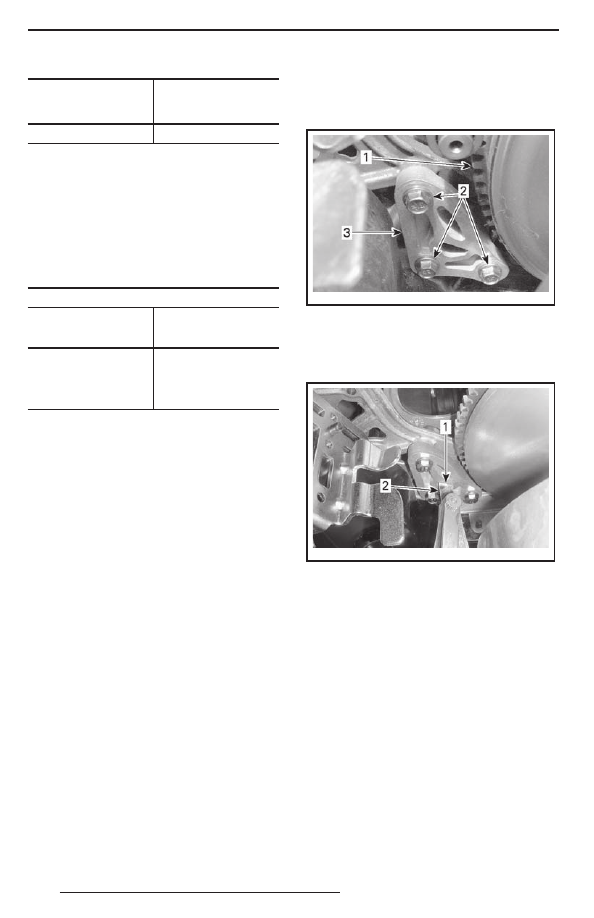

ДВИГАТЕЛЬ

ЗАЗОР

СВЕЧИ ЗАЖИГАНИЯ
(НЕ РЕГУЛИРУЕТСЯ)

600 и 800R Power TEK

0,7—0,8 мм

2.  Нанесите LOCTITE 767 (ANTISEIZE LU-

BRICANT) (P/N 293 800 070) на резьбовую
часть свечи зажигания.

3.  Затяните свечу зажигания от руки до упора.
4.  Произведите окончательную затяжку с по-

мощью динамометрического ключа или
свечного ключа из комплекта возимого ин-
струмента. Затяните способом, соответст-
вующим используемому инструменту.

ЗАТЯЖКА

С использованием

динамометрического

ключа

(27 ± 2) Н•м

С использованием

ключа, входящего

в комплект возимого

инструмента

1/2 оборота для новой

свечи зажигания и 1/10

оборота для бывшей

в употреблении свечи

зажигания

5.  Подсоедините наконечник высоковольт-

ного провода.

Свечи зажигания (E-TEC)

Проверка состояния или замена свечей за-
жигания должны выполняться авторизован-
ным дилером Ski-Doo.

Упор двигателя

Регулировка упора двигателя

Упор двигателя находится на левой передней
опоре двигателя, перед ведущим шкивом.
1.  Снимите ключ DESS с контактного устрой-

ства.

2.  Снимите левую боковую панель, см. раз-

дел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ
».

3.  Снимите защитный кожух ремня вариатора,

см. «СНЯТИЕ ЗАЩИТНОГО КОЖУХА РЕМНЯ
ВАРИАТОРА
» в разделе «ОРГАНЫ УПРАВЛЕ-
НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
».

4.  Ослабьте  три  болта  крепления  упора

к опоре двигателя, чтобы появилась воз-
можность его перемещения в вертикаль-
ной плоскости (0,5—1 оборот).

mmo2 010 -009 -007_a

1. Ведущий шкив
2. Болты упора двигателя
3. Упор двигателя

5.  Вставьте щуп (0,5 мм) в отверстие упора

(см. рисунок).

mmo2 010 -009 -001_a

1. Отверстие
2. Щуп

6.  Вставьте щуп между упором двигателя

и резиновым ограничителем (на двига-
теле).

ПРИМЕЧАНИЕ: Не вставляйте щуп слиш-
ком глубоко, так как он пройдёт над выпу-
клостью, расположенной на поверхности
резинового ограничителя, что внесёт пог-
решность в регулировку. См. рисунок.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
