Snowmobile Polaris XCF SP EDGE Model S01NX4FS (2001 year). Manual - part 4

A14

FRONT SUSPENSION

XCF SP EDGE S01NX4FS

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5245237-067

1 Bracket, Radius Rod

2 7061077

2 Rod End, LH

3 7512530

2 Screw

4 5333984-293

2 Rod, Radius, Upper

5 7542520

2 Nut, Jam

6 7547066

4 Nut, Nylok

7 3573909

2 Bushing

8 7061057

2 Rod End

9 7555797

6 Washer, Flat

10 7542439

8 Nut, Nylok

11 7555832

4 Washer

12 5132912

2 Arm, Steering

13 7515433

2 Screw

14 7517583

2 Screw

15 5020618

2 Retainer, Spring, Slotted

16 7515415

2 Screw

17 7042051-293

2 Spring

18 7041990

2 Shock, IFS

19 7555820

2 Washer, Flat

20 5132364

2 Cup, Trailing Arm Mount

21 7061016

2 Bearing, Spherical

22 7710437

2 Ring, Retaining

23 7512099

2 Screw

24 1821039-293

1821040-293

1

1

Asm., Trailing Arm, LH (Incl. 21,22)

Asm., Trailing Arm, RH (Incl. 21,22)

25 7080433

2 Fitting, Lubrication

26 5433234

2 Bushing, Torsion Bar

27 7621477

6 Rivet

28 5245340-067

1 Bar, Torsion

29 5434129

2 Slide, Torsion Bar

30 7556509

2 Bushing

31 3574208

2 Bushing, Flanged

32 6230206-067

2 Shaft, Spindle

33 7080306

2 Fitting, Lubrication

34 5132935

2 Bushing

35 7517906

2 Screw

36 7061080

2 Rod End

37 7547065

2 Nut, Nylok

38 7542711

2 Nut

39 7061078

2 Rod End

40 7517907

2 Screw

41 7061079

2 Rod End, LH

42 7542703

2 Nut, FLEXLOC

43 7547117

2 Nut

44 5245250

1 Bracket, Radius Rod, Lower

45 7542503

2 Nut, FLEXLOC

46 7661637

8 Rivet

47 7512656

2 Bolt

48 7547028

2 Nut

49 5333985-293

2 Rod, Radius, Lower

10/00

B1

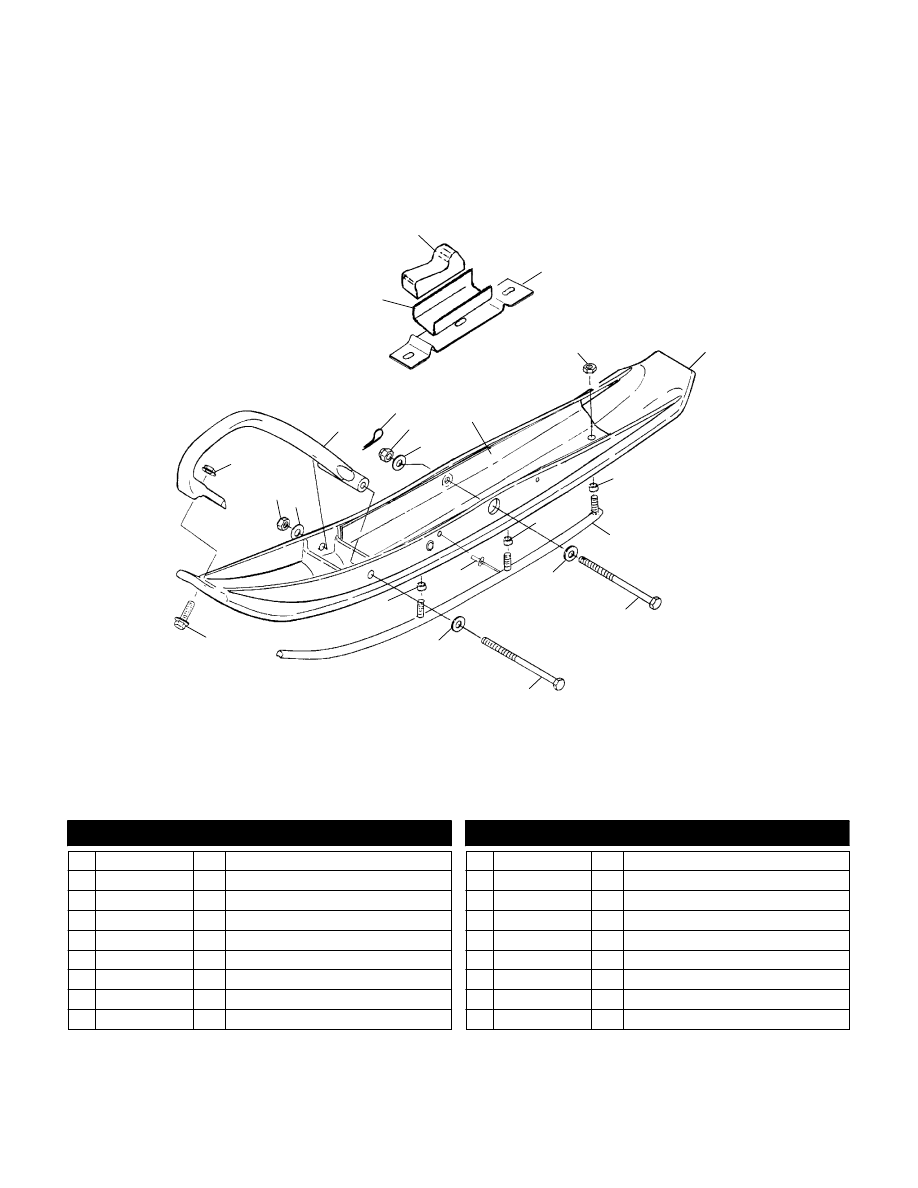

SKI

XCF SP EDGE S01NX4FS

12

14

15

3

16

18

4

1

2

5

6

9

3

10

13

7

13

13

11

8

17

3

3

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542321

2 Nut, Flange

2 7542439

2 Nut, Nylok

3 7555832

8 Washer

4 5434165-070

2 Toe, Ski

5 7661209

2 Pin, Cotter

6 7542438

2 Nut

7 1820840-067

2 Saddle, High Performance

8 5243824

2 Retainer, Ski, Rubber

9 5412018

2 Stop, Rubber

10 5241912-067

2 Support, Ski, Rubber

11 7542449

6 Nut, Flange

12 5432996-070

2 Ski, Plastic, High Performance

13 5131894

8 Spacer, Skag

14 1820483

2 Skag, 3”, 120 Degree Carbide

15 7512596

2 Screw

16 7515514

2 Bolt

17 7621514

8 Rivet

18 7515307

2 Screw

10/00

B2

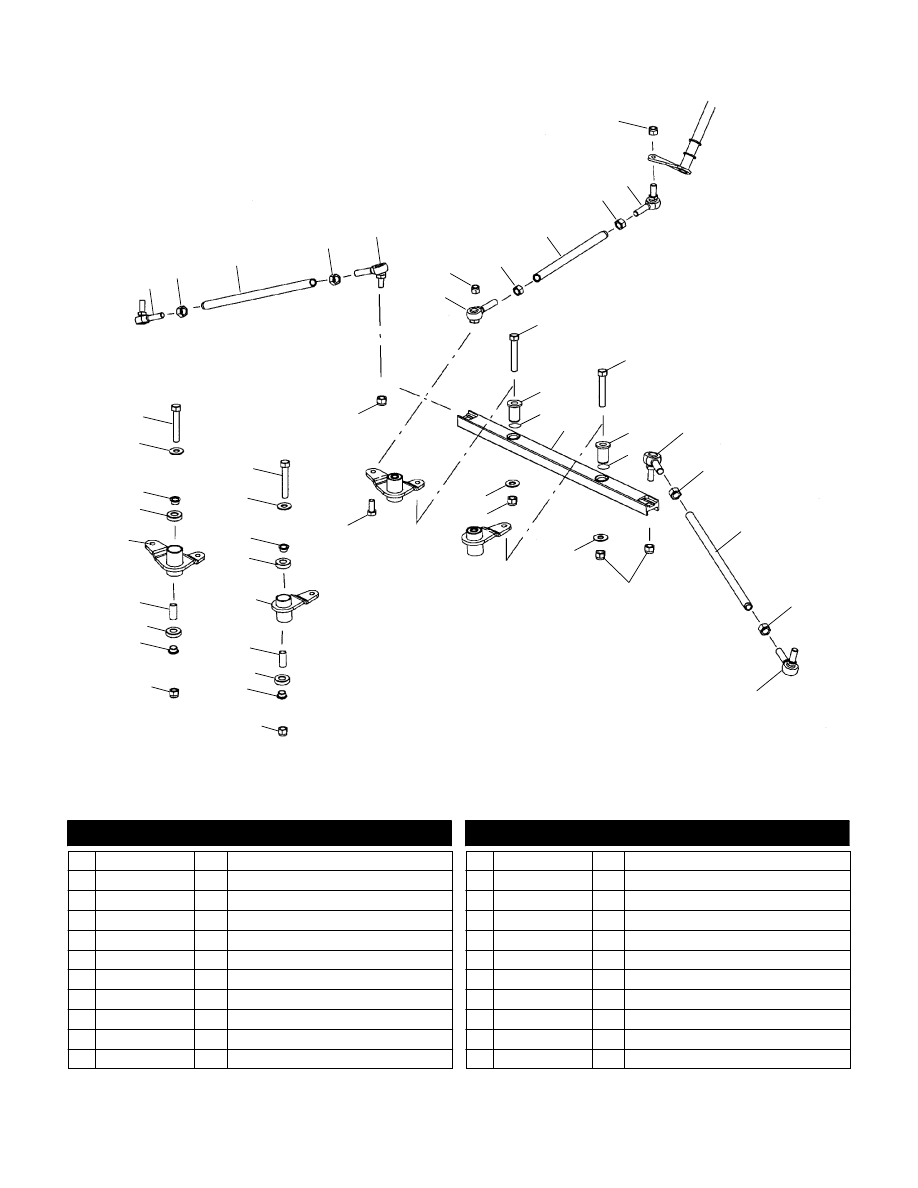

STEERING

XCF SP EDGE S01NX4FS

7

2

8

4

5

3

16

18

19

22

21

20

13

9

2

2

7

7

4

4

5

6

3

19

18

7

1

1

7

7

16

18

19

21

7

19

18

15

17

17

11

11

12

12

14

14

10

10

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7061057

2 Rod End

2 7542401

3 Nut, RH

3 5333983-067

2 Tie Rod

4 7542424

3 Nut, LH

5 7061055

2 Rod End, LH

6 7061083

1 Rod End, LH

7 7542439

8 Nut, Nylok

8 5333982-067

1 Rod, Draglink

9 7061084

1 Rod End, RH

10 7517583

2 Screw

11 5132938

2 Bushing, Steering Rack

12 5411220

2 O-Ring

13 1821047

1 Asm., Steering Rack

14 7555983

2 Washer

15 7512404

1 Screw

16 7512435

2 Screw

17 7555797

2 Washer, Flat

18 5132106

4 Bushing, Reducer

19 3514320

4 Bearing

20 1821045

1 Asm., Idler Arm (Incl. 18,19,21)

21 5133057

2 Tube, Spacer

22 1821043

1 Asm., Pitman Arm (Incl. 18,19,21)

10/00

B3

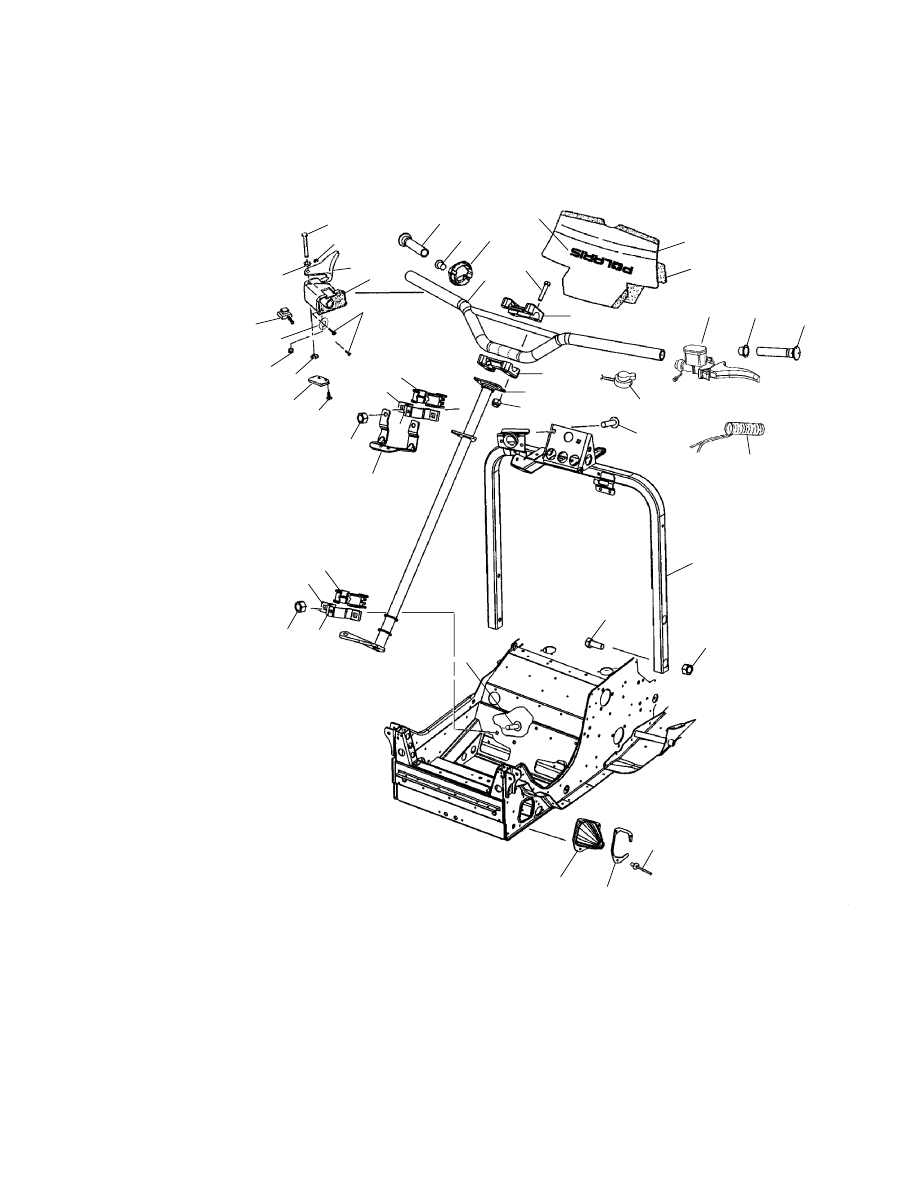

STEERING - HANDLEBAR

XCF SP EDGE S01NX4FS

6

37

1

2

3 4

8

10

26

24

12

11

21

15

9

14

7

20

29

17

16

5

32

33

34

36

6

7

28

13

22

23

35

15

25

23

19

5

19

30

29

28

23

18

27

31
