92

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Рулевое управление
Проверка рулевого управления

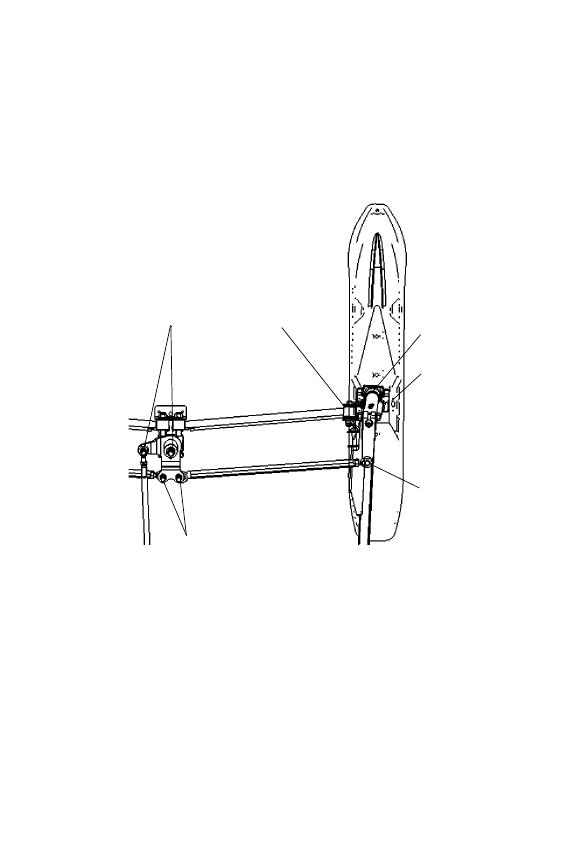

Еженедельно и перед длительной поездкой проверьте весь крепеж

рулевого управления. На рисунке болты и гайки, которые необходи-

мо проверять, показаны значком (Х).

x

x

x

x

x

x

93

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Рулевое управление
Регулировка схождения лыж

ВНИМАНИЕ! Неправильно отрегулированные или не отрегулированные

лыжи могут привести к потере управления и связанной с этим серьезной

травме или смертельному исходу. Не пытайтесь самостоятельно регулиро-

вать лыжи. Обратитесь к дилеру POLARIS.

1. Установите руль прямо.

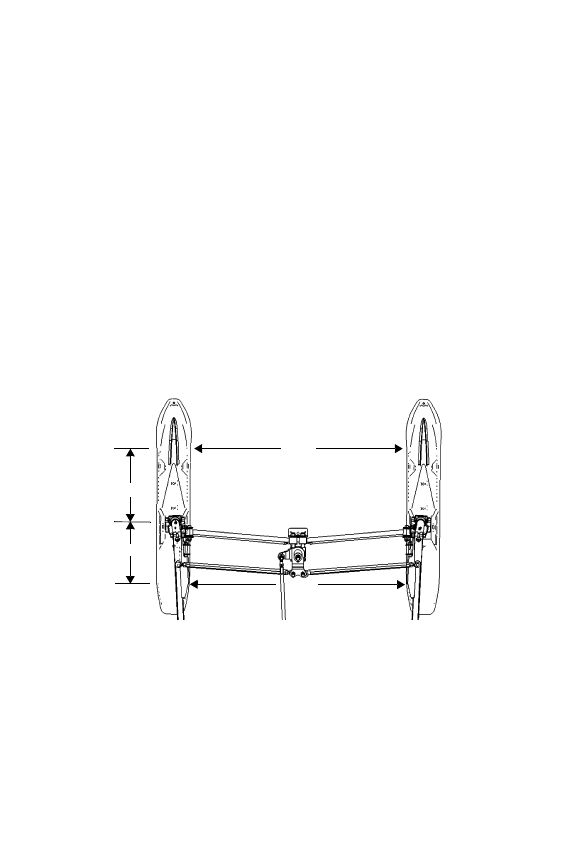

2. Загрузив переднюю подвеску весом снегохода, отмерьте 25.4 см впе-

ред от болта крепления лыж. См. рисунок. Линейкой замерьте рассто-

яние между лыжами в этих точках. Примите полученное значение за

X.

3. Проведите аналогичный замер отступив на 25.4 см назад от болта кре-

пления лыж. Примите полученное значение за Y.

4. Замер расстояния между лыжами в точке X должен быть на 3-6 мм

больше замера в точке Y. Для регулировки схождение лыж, обрати-

тесь к дилеру Polaris, поскольку при этом также может быть нарушен

угол развала.

x

Да

25.4 см

25.4 см

94

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Рулевое управление
Коньки лыж

Коньки подбираются исходя из высоты грунтозацепов гусеницы,

см. таблицу у дилера. При установке более длинных или более аг-

рессивных, по сравнению со штатными, карбидных коньков, для

обеспечения управляемости снегохода в поворотах на укатанном

снегу или на льду может понадобиться установить гусеницу с уве-

личенными грунтозацепами.

ВНИМАНИЕ! Износ лыж и/или коньков отрицательно влияет на поведение

снегохода. Результатом может быть потеря управления, приводящая к се-

рьезной травме или смертельному исходу.

Для обеспечения хорошей управляемости, проверяйте коньки пе-

ред каждой поездкой. При износе, превышающем половину исход-

ного диаметра, коньки следует заменить. Карбидные коньки

необходимо заменить при обнаружении износа или сколов.

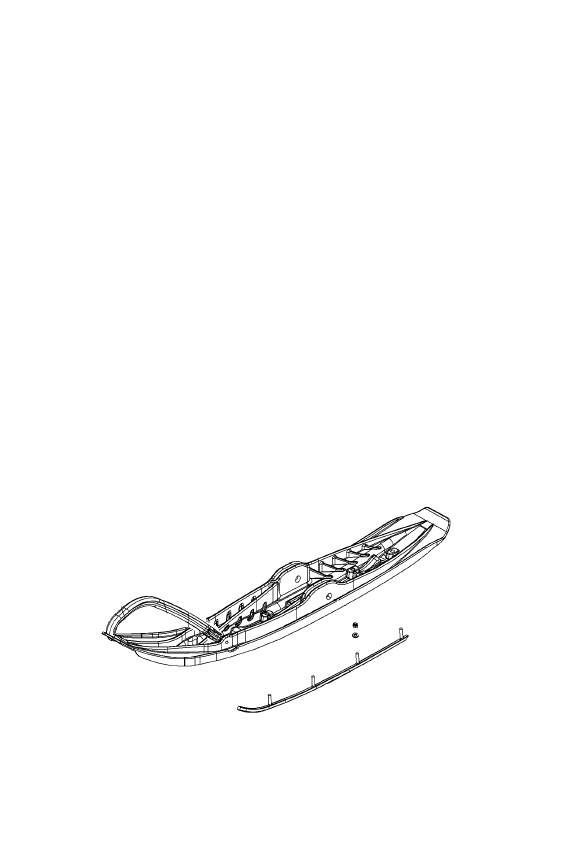

Замена коньков

1. Поднимите передок снегохода и установите под него опору, чтобы

лыжа была примерно в 15 см над землей.

2. Снимите крепежные гайки и сдвиньте конек вниз.
3. Снимите заднюю часть конька.
4. Снимите переднюю часть конька.
5. Для установки конька, выполните описанные выше действия в обрат-

ном порядке.

95

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Задняя подвеска
Состояние сменных

направляющих гусе-

ницы

Для облегчения выполне-

ния проверки, на всех на-

правляющих Polaris

имеются индикаторы (ка-

навки) предельного износа,

определяющие минималь-

но допустимую толщину

направляющей. Если из-

нос в любом месте скользя-

щей направляющей

больше глубины канавки, замените направляющую. Несоблюдение

этой рекомендации может привести к поломке гусеницы или на-

правляющей.

Проверка подвески перед поездкой

Не затянутые болты и гайки могут снизить надежность работы сне-

гохода и привести к лишнем ремонту и увеличению времени про-

стоя снегохода. Перед каждой поездкой осматривайте снегоход, это

поможет обнаружить возможные неисправности. Еженедельно или

перед дальней поездкой:
• Проверьте затяжку болтов крепления подвески.
• Проверьте затяжку болтов задних направляющих катков. См. стр.

90.

• Проверьте затяжку контргаек регулировочных болтов задних ро-

ликов.

• Проверьте состояние ограничителя на передней реактивной

штанге.

• Проверьте состояние пластиковых накладок и направляющих
• Проверьте натяжение гусеницы См. стр. 89.
• Нанесите смазку на все точки смазки задней подвески. См. стр.

65.

• Проверьте состояние лыж/полозьев. См. стр. 94.
• Проверьте затяжку болтов поворотных шарниров.
• Проверьте затяжку гаек наконечников тяг.

Заменяйте при

износе по

канавку

Минимальная

толщина
