Snowmobile Polaris WIDETRAK LX Model S03SU4BS (2003 year). Manual - part 2

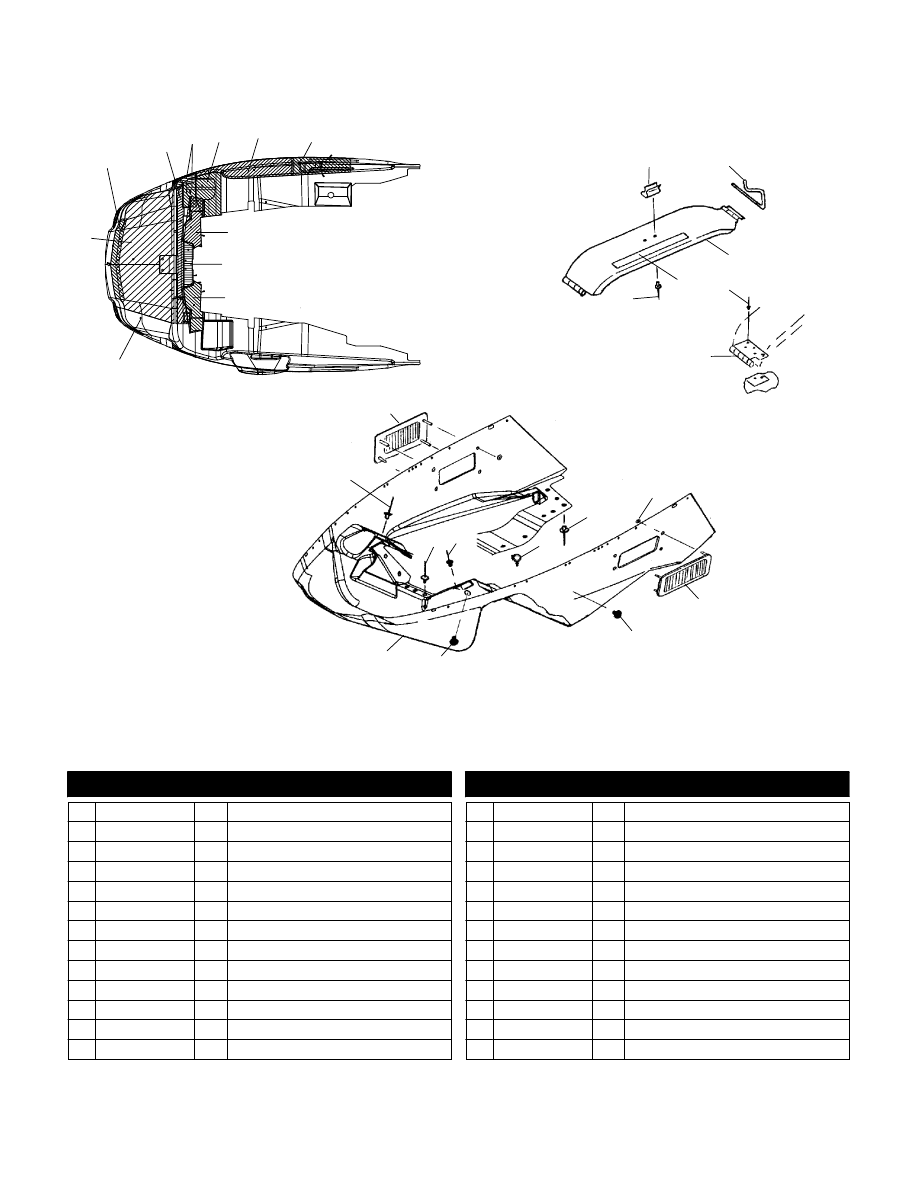

A6

NOSEPAN

WIDETRAK LX S03SU4BS

18

15

5

6

7

3

2

1

4

25

20

14

13

26

10

26

20

24

16

9

8

17

22

21

11

22

23

12

19

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5811618

1 Tape, Foil

2 5811745

1 Tape, Foil

3 5810492

1 Tape, Foil

4 5810498

2 Tape, Foil

5 5810496

1 Tape, Foil

6 5810497

1 Tape, Foil

7 5811458

1 Tape, Foil

8 5810494

2 Tape, Foil

9 5810495

1 Tape, Foil

10 5810493

1 Tape, Foil

11 5810345

1 Foil, Battery Box

12 5222769

1 Clip, Belt Retainer

13 7080698

1 Pin, Clutch Guard

14 1012557

1 Asm., Clutch Guard

15 7621402

5 Rivet

16 7075350

1 Decal, Engine and Clutch

17 7621429

2 Rivet

18 5211722

1 Plate, Backer

19 4020149

1 Clip, Rosebud

20 7621467

36 Rivet

21 7670009

8 Nut, Push On

22 5430958-070

2 Grill, Louvered

23 5410344

1 Plug, Hole

24 5410820

1 Plug, Hole

25 5432948

1 Nosepan

26 7621418

4 Rivet

5/00

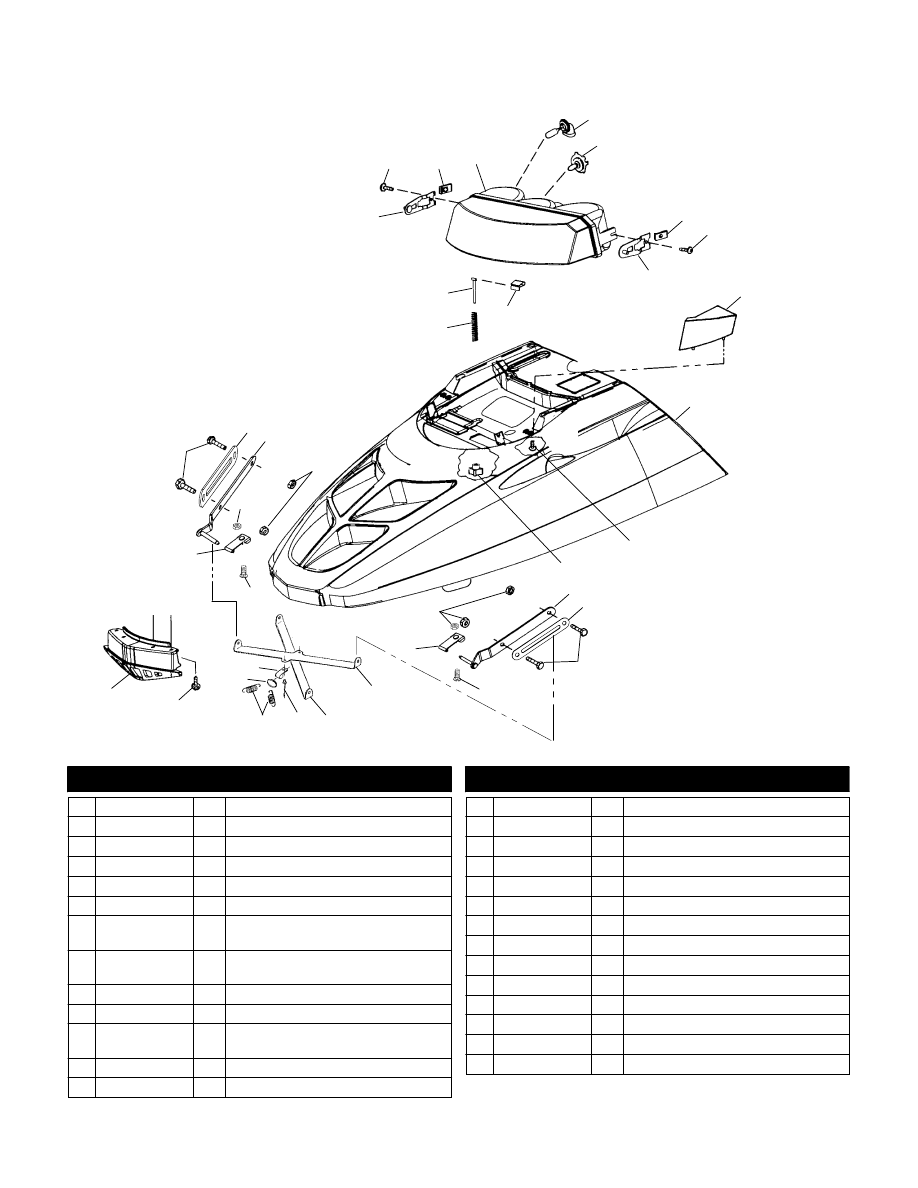

A7

HOOD

WIDETRAK LX S03SU4BS

9

7

3

4

26

25

10

24

23

15

2

13

11

16

1

5

6

27

2

1

3

11

16

13

15

8

12

12

17

18

19

15

20

21

22

14

14

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1011944-067

2 Mount, Headlight

2 7515107

2 Screw

3 7670057

2 Nut, U-Type Speed

4 2433016

1 Asm., Headlamp (Incl. Bulbs)

5 4010253

2 Bulb, High Beam

6 2870448

1 Bulb, Halogen

7 5431855

5431856

1

1

Lens/Reflector, LH

Lens/Reflector, RH

8 2632227-341

1 Asm., Hood, Sonic Blue

(Incl. Foam/Foil)

9 7511953

6 Screw

10 7080887

1 Knob, Headlight Adjust

11 1012750

1012751

1

1

Hinge, Upper, LH

Hinge, Upper, RH

12 5242948

2 Plate, Bolt

13 7515184

4 Screw

14 7512193

2 Bolt, Carriage

15 7542122

6 Nut, Nylok

16 5244395

2 Plate, Hinge, Lower

17 5242945

1 Brace, Hood, Upper

18 5242946

1 Brace, Hood, Lower

19 7661637

2 Rivet

20 7041732

2 Spring, Extension

21 7041760

1 Ring, Spring Attachment

22 7080372

1 Clamp, Retainer

23 7517441

4 Screw

24 5432931

1 Screen, Front

25 7041308

1 Spring, Headlight Adjust

26 7517746

1 Bolt, Tee, Adjuster

27 7670040

1 Clip, U-Type

4/01

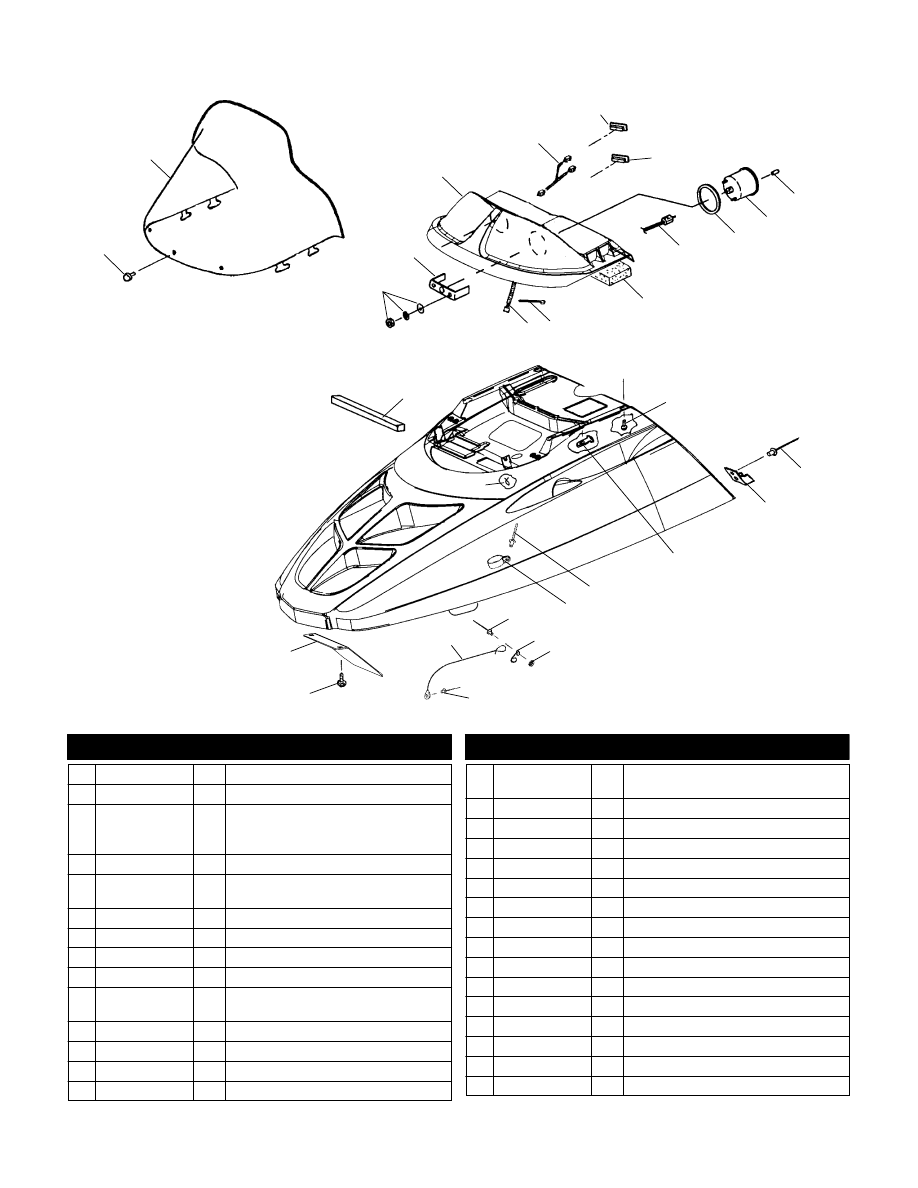

A8

HOOD

WIDETRAK LX S03SU4BS

2

1

4

5

6

10

12

9

13

15

14

18

20

26

22

25

21

19

3

11

24

23

27

28

17

16

29

30

7

8

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5433168

1 Windshield, Flared, Clear, 20”

2 7621509

3 Rivet

3 3280158

3280156

3280157

2

2

2

Nut

Washer, Lock

Washer, Flat

4 3280210

2 Bracket, Speedo/Tach

5 2632596

1 Housing, Instrument (Incl. Warning

Decals)

6 2460877

1 Harness, Jumper, Temp/Rev

7 4040011

1 Indicator, Temp Warning

8 4040019

1 Indicator, Reverse

9 3280186

1 Knob, Trip Meter

10 3280407

4030015

1

4

Asm., Speedometer, MPH

Bulb, Replacement

11 3280209

1 Cushion, Rubber

12 3280341

1 Cable, Speedometer

13 5811625

1 Foam, Pre-Filter

14 7080138

1 Cable Tie

15 2460909

5811765

1

1

Harness, Headlight

Foil, Connector, Wire Harness

16 5811687

1 Foam, Seal, Headlight

17 7080886

1 Clip, Rosebud, Gray

18 7517441

7 Screw

19 7621334

4 Rivet

20 5430733

2 Cup, Hood Latch

21 5410970

4 Retainer

22 7555904

2 Washer

23 5242893

2 Clip, Pigtail

24 7661084

2 Rivet

25 7080764

2 Cable, Hood

26 7621402

2 Rivet

27 7512068

2 Screw

28 5243393

1 Deflector, Air

29 7621485

2 Rivet

30 7080833

2 Clamp

7/02

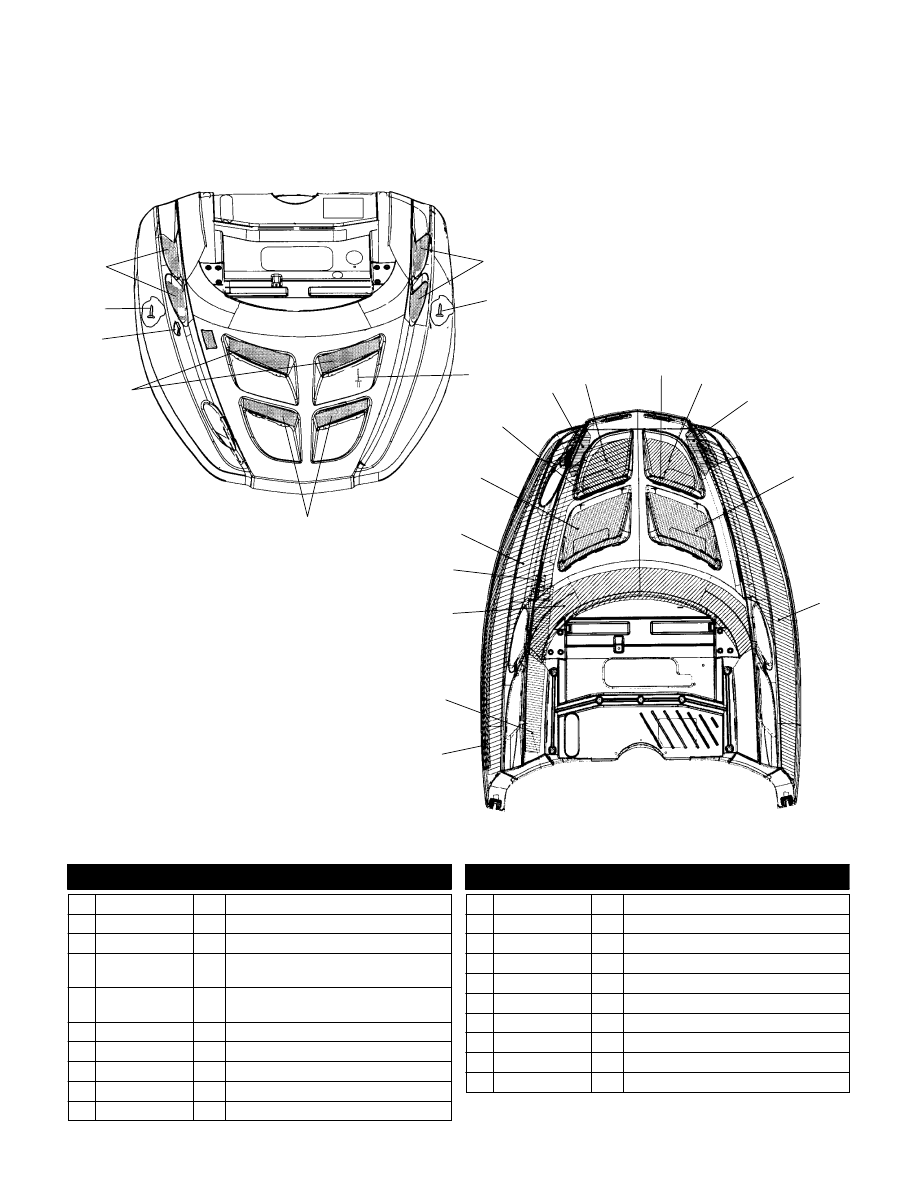

A9

HOOD - FOAM/FOIL

WIDETRAK LX S03SU4BS

1

14

3

6

8

20

2

2

16

11

9

15

12

17

18

19

13

4

5

7

12

10

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5242858-067

1 Screen, Hood, RH

2 7511864

2 Screw

3 7670040

7 Clip, U-Type

4 5243108-067

5243109-067

1

1

Screen, Hood, Front, Upper, LH

Screen, Hood, Front, Upper, RH

5 5243110-067

5243111-067

1

1

Screen, Hood, Front, Lower, LH

Screen, Hood, Front, Lower, RH

6 5811612

1 Foil, Hood, RH

7 5811721

1 Foil, Hood, RH

8 5811609

1 Foam, Hood, Center

9 5811703

1 Foil, Hood Tab, Reinforcement

10 5812042

1 Foil, Heat Shield, Hood, RH

11 5811621

1 Foil, Tape, Upper Louver, RH

12 5811750

2 Foil, Louver Edge, Front

13 7621334

8 Rivet, Bulbex

14 5242857-067

1 Screen, Hood, LH

15 5811752

1 Foil, Hinge Mount, RH

16 5811616

1 Foil, Tape

17 5811748

1 Foil, Tape, Lower, LH

18 5811751

1 Foil, Hinge Mount, LH

19 5811749

1 Foil, Tape, Upper, LH

20 5811607

1 Foam, Hood, LH

5/00
