BRAKE INSPECTION

The front and rear brakes are hydraulic disc brakes, activated by applying the
foot brake. The handlebar brake is also hydraulic. Both brake systems are self-
adjusting.

Perform the following checks to keep the brake systems in good operating
condition. Check more often if brakes are used heavily under normal operation.

1. Always keep brake fluid at an adequate level.

2. Check the brake systems regularly for fluid leaks.

3. Check the brakes for excessive travel or spongy feel.

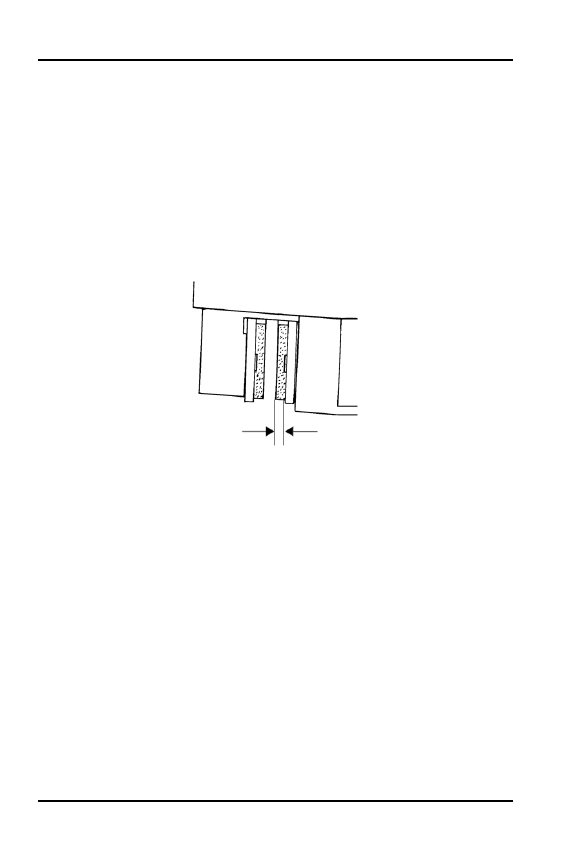

4. Check the friction pads for wear, damage, and looseness. Replace the pads

when the friction material is worn to 0.762 mm.

5. Check the security and surface condition of the disc. Clean any grease using

a recommended brake cleaner or alcohol. Do not use spray lubricants or
other petroleum-based products. If you discover any damage (cracks,
excessive corrosion, warping) see your dealer for service before operating.

122

MAINTENANCE

TOE ALIGNMENT

WARNING

Severe injury or death can result from improper toe alignment and adjustment.

Do not attempt to adjust tie rod alignment. All tie rod adjustments should be

performed by an authorized POLARIS dealer or other qualified service facility.

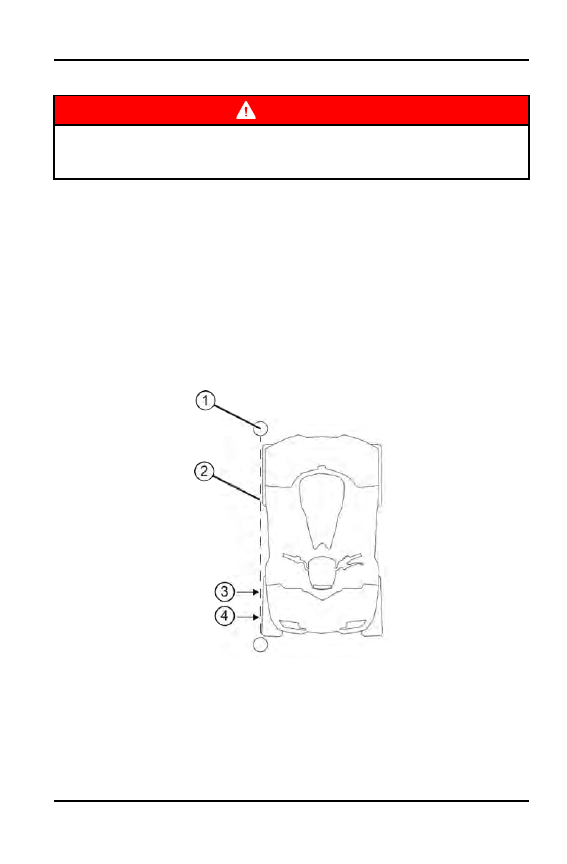

Use the following procedure to check the toe alignment of the vehicle. The
recommended toe alignment is 6-12 mm (1/4-1/2 inch) .

1. Position the vehicle on a level surface.

2. Place the handlebars in a straight-ahead position.

3. Tie a length of string

w

between two stands

q

as shown in the illustration.

Position the stands so that the string is flush with the side of the rear tire. If
available, you may use a long straight-edge instead of string.

4. Measure the distance from the string to the rim at the front

r

and rear

e

of

the front rim. The rear measurement should be 3–6 mm (1/8–1/4 inch) more
than the front measurement on each side of the vehicle to obtain the
recommended 6–12 mm (1/4–1/2 inch) toe out alignment.

5. Repeat the measurement procedure on the other side of the vehicle.

6. If you discover improper alignment, see your dealer for service.

123

MAINTENANCE

POWER STEERING UNIT

If your model is equipped with power steering, frequently clean the areas around
and on the power steering unit to allow proper cooling. Clean these areas
thoroughly.

STEERING ASSEMBLY

The steering assembly of the ATV should be checked periodically for loose nuts
and bolts. If loose nuts and bolts are found, see your POLARIS dealer or other
qualified service facility before operating the vehicle.

SEAT REMOVAL

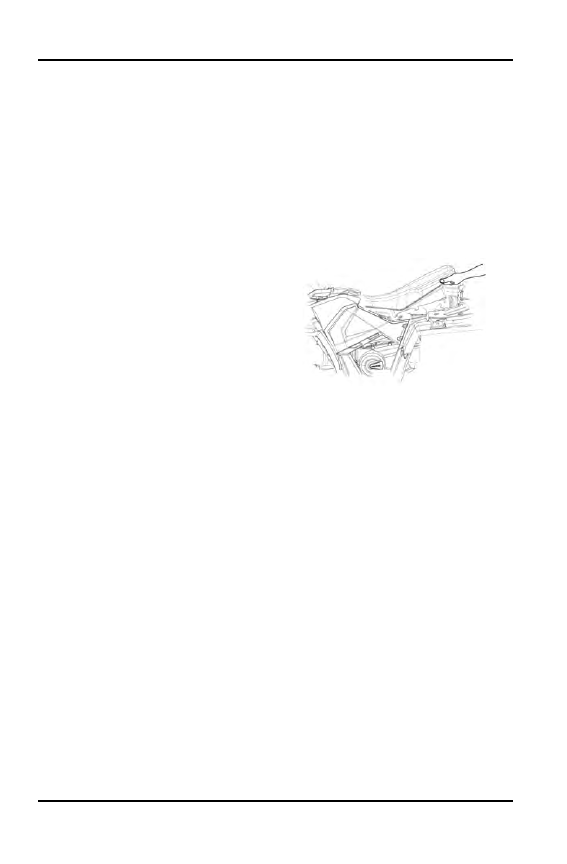

1. Grasp one side of the seat near the

rear edge.

2. Pull upward abruptly to disengage

the under-seat fasteners.

3. Remove the seat.

SIDE PANEL REMOVAL

1. Remove the seat.

2. Use a flat screwdriver to remove the plastic rivets securing the side panel.

3. Grasp the rear of the side panel near the rear cab. With a firm motion, pull

the side panel outward to disengage the side panel from the grommets.

4. Pull the panel outward and rearward to remove it.

FOOTWELL REMOVAL (1-UP MODELS)

1. Remove the four screws on the bottom of the footwell.

2. Use a flat screwdriver to remove the plastic rivets securing the footwell to the

fenders.

3. Remove the footwell.

124

MAINTENANCE

FOOTWELL / FOOTWELL SUPPORT REMOVAL

To remove the footwell, do the following:

1. Remove the six screws on the bottom of the footwell.

2. Use a flat screwdriver to remove the plastic rivets securing the footwell to the

fenders.

3. Remove the footwell.

4. If removing the footwell support is necessary to access the clutch cover,

remove the hex flange screw securing the support to the frame.

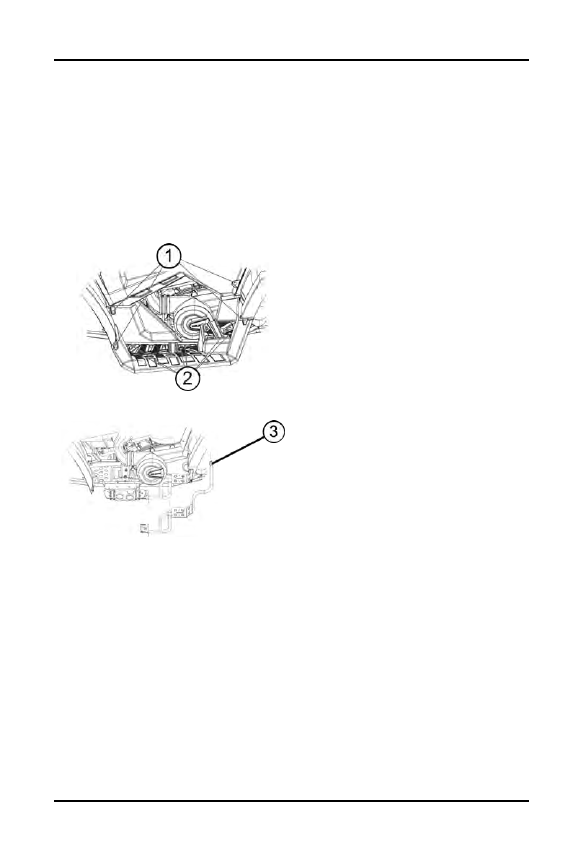

q

Plastic Rivets (4)

w

Torx Head Screws (6)

e

Hex Flange Screw
