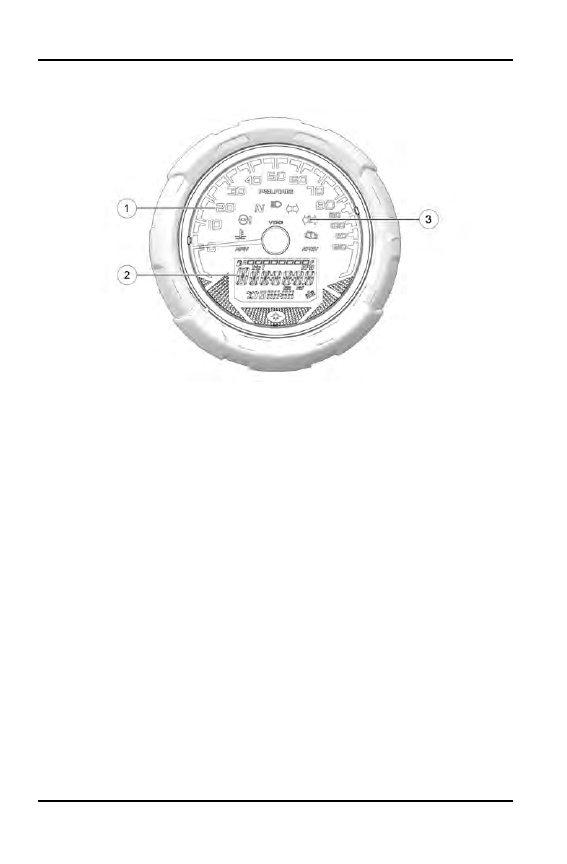

INSTRUMENT CLUSTER

q

Speedometer

w

Rider Information Center

e

Indicator Lamps

SPEEDOMETER

The speedometer displays vehicle speed in either miles per hour (MPH) or
kilometers per hour (km/h).

RIDER INFORMATION CENTER

The rider information center is located in the instrument cluster. All segments will
light up for one second at start-up. If the instrument cluster fails to illuminate, a
battery over-voltage may have occurred and the instrument cluster may have
shut off to protect the electronic speedometer. If this occurs, your POLARIS
dealer can provide proper diagnosis.

The information center is set to display standard units of measurement and a 12-
hour clock at the factory.

34

FEATURES AND CONTROLS

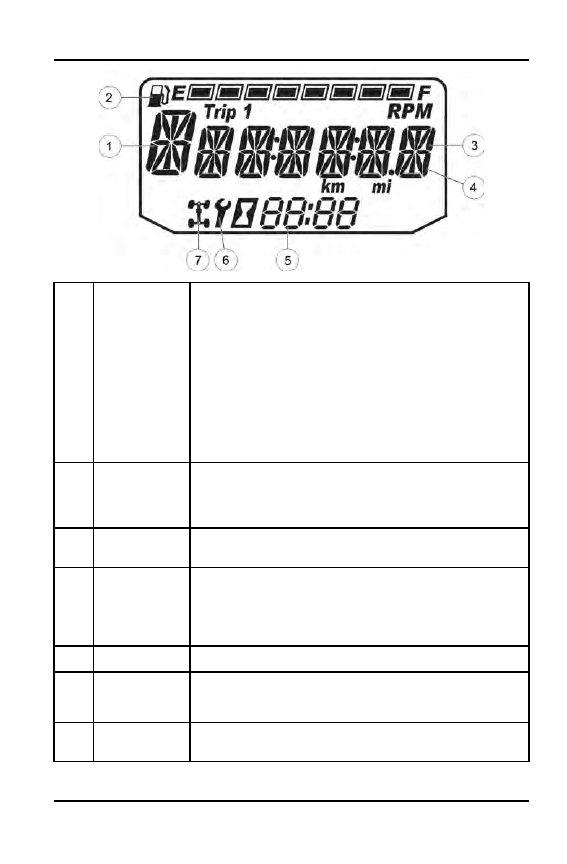

q

Gear Indicator

This indicator displays gear shifter position.

H: High Gear

L: Low Gear

N: Neutral

R: Reverse Gear

P: Park

–: Gear Signal Error (or shifter between gears)

w

Fuel Gauge

The segments of the fuel gauge show the level of fuel in the
fuel tank. When the last segment clears, a low fuel warning is
activated. All segments including the fuel icon will flash.
Refuel immediately.

e

Information
Display Area

This area displays odometer, trip meter, engine hour meter
and programmable service hour interval.

r

Under/Over
Voltage

This warning usually indicates that the vehicle is operating at
an RPM too low to keep the battery charged. It may also
occur when the engine is at idle and high electrical load
(lights, cooling fan, accessories) is applied. Drive at a higher
RPM or recharge the battery to clear the warning.

t

Clock

The clock displays time in a 12-hour or 24-hour format.

y

Service
Indicator

A flashing wrench symbol alerts the operator that the preset
service interval has been reached. Your dealer can provide
scheduled maintenance.

u

4x4 Indicator

This indicator illuminates when the 4X4 system is engaged
(switch is on 4X4, AWD or ADC 4X4).

35

FEATURES AND CONTROLS

DISPLAY UNITS (STANDARD/METRIC)

The display can be changed to display either standard or metric units of
measurement.

The reverse override button acts as the MODE button when pressed and
released quickly. The transmission cannot be in reverse when using the override
button as a MODE button. This feature does not contain a vehicle speed lockout
function and can be used at any operating speed.

NOTE

To exit the set-up mode at any time, wait 10 seconds.The display automatically

exits and returns to the odometer display.

Standard Display

Metric Display

Distance

Miles

Kilometers

Time

12–Hour Clock

24–Hour Clock

1. Turn the key to the OFF position.

2. Place the transmission in neutral.

3. Press and hold the MODE button while turning the key to the ON position.

4. When the display flashes the distance setting, tap the MODE button to

advance to the desired setting.

5. Press and hold the MODE button to save the setting and advance to the next

display option.

6. Repeat the procedure to change remaining display settings.

CLOCK MODE

TIP

The clock must be reset any time the battery has been disconnected or

discharged.

To set the clock time, do the following:

1. Turn the key to the ON position. Use the MODE button to toggle to the

odometer display.

2. Press and hold the MODE button until the hour segment flashes. Release

the button.

3. With the segment flashing, tap the MODE button to advance to the desired

setting.

4. Press and hold the MODE button until the next segment flashes. Release the

button.

36

FEATURES AND CONTROLS

5. Repeat steps 3-4 twice to set the 10-minute and 1-minute segments. After

completing the 1-minute segment, step 4 will save the new settings and exit
the clock mode.

6. Turn the key to the OFF position.

ODOMETER MODE

The odometer records and displays the distance traveled by the vehicle.

TRIP METER MODE

The trip meter records the distance traveled by the vehicle if reset before each
trip. To reset, select the trip meter mode. Press and hold the MODE button until
the meter resets to zero. In the Rider Information Center, the trip meter display
contains a decimal point, but the odometer displays without a decimal point.

HOUR METER MODE

This mode logs the total hours the engine has been in operation.

PROGRAMMABLE SERVICE INTERVAL

When the hours of engine operation equal the programmed service interval
setting, the wrench icon will flash for 5 seconds each time the engine is started.
When this feature is enabled, it provides a convenient reminder to perform
routine maintenance. The service interval is programmed at 50 hours at the
factory.

To change the service interval, do the following:

1. Press the MODE button until remaining service hours display.

2. Press and hold the MODE button.

3. When the service hours flash, press and release the MODE button to

advance the hours to the desired setting (including OFF). Press and hold the
MODE button to set the new service hour interval.

DIAGNOSTIC DISPLAY MODE

The EFI diagnostic display mode is for informational purposes only. Your
POLARIS dealer can provide for all major repairs.

The diagnostic mode is accessible only when the check engine warning
indicator activates after the key has been turned on. Leave the key on if you
want to view the active code (failure code).

The diagnostic mode becomes inaccessible if the key is turned off and on and
the warning indicator is no longer active. This allows the determination of
persistent as well as intermittent faults.

Inactive codes are stored in the history of the unit.
