Снегоходы LYNX 2005. Руководство - часть 11

4 5

Только модели 4?ТЕС

2.

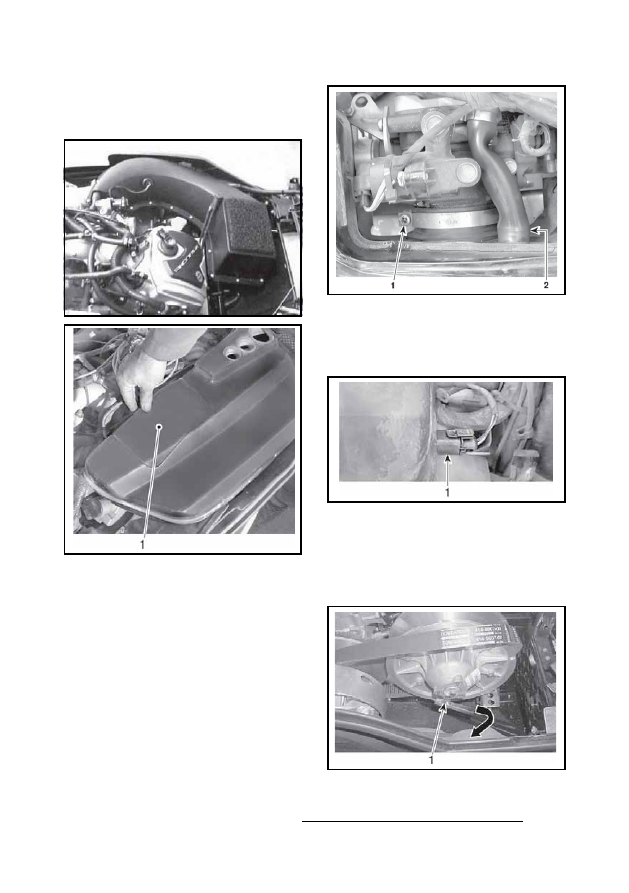

Снимите панель доступа к глушителю
шума впуска воздуха.

1. Панель доступа

3.

Ослабьте винт с буртиком на уплотняC
ющем кольце глушителя.

4.

Отсоедините вентиляционный шланг
двигателя от глушителя шума впуска
воздуха.

1. Винт с буртиком
2. Вентиляционный шланг двигателя

5.

Отсоедините датчик температуры
воздуха на задней стенке глушителя.

1. Датчик температуры воздуха

Другие модели

При монтаже не забудьте присоединить
датчик температуры воздуха, в противном
случае система диагностики будет выдаC
вать код неисправности.

1. Затяните, чтобы развести половинки

шкива

4 6

1. Фиксирующие шпильки

Ввертывая стержень монтажного приспоC
собления в отверстие на ступице диска
шкива, разведите диски ведомого шкива.
Снимите ремень вариатора.

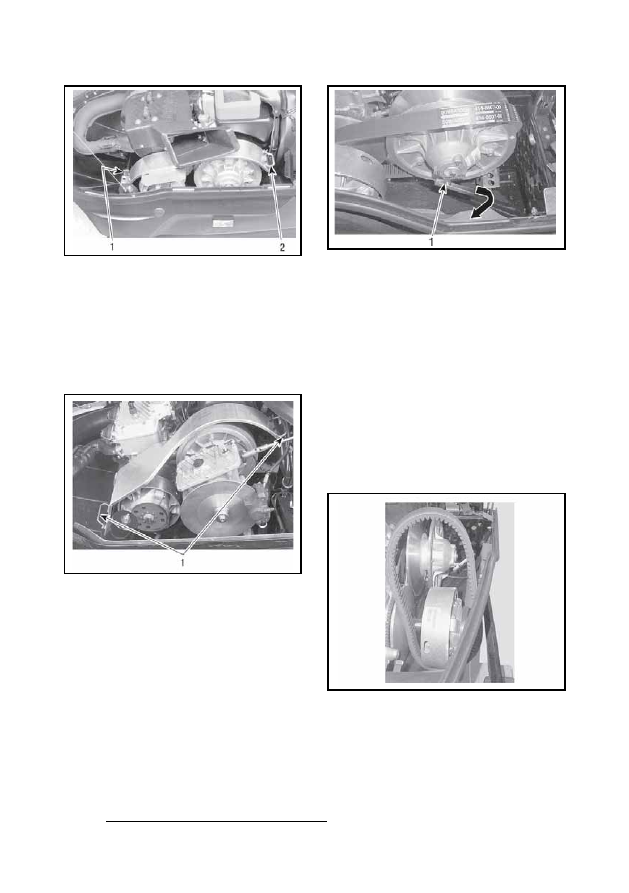

ТИПОВОЙ ВАРИАНТ

1. Скоба
2. Фиксирующая шпилька

Снимите колпачок шнура безопасности с
выключателя двигателя.

Откройте капот моторного отсека. ВытяC
ните скобу, выньте фиксирующую шпильC
ку. Снимите защитный кожух ремня вариC
атора.

1. Затяните, чтобы развести половинки

шкива

Выведите ремень из ручья шкива, переC
бросив его через край подвижного дисC
ка, как показано на рисунке.

При установке кожуха ремня вариатора
следите за тем, чтобы его скошенная
часть была обращена к переду снегохода.

ПРИМЕЧАНИЕ. Защитный кожух ремня
вариатора специально изготовлен неC
сколько большего размера, чтобы обесC
печить натяг в сопряжении с фиксатораC
ми. Это позволяет снизить уровень шума
и вибраций. При установке кожуха необC
ходимо сохранить этот натяг.

4 7

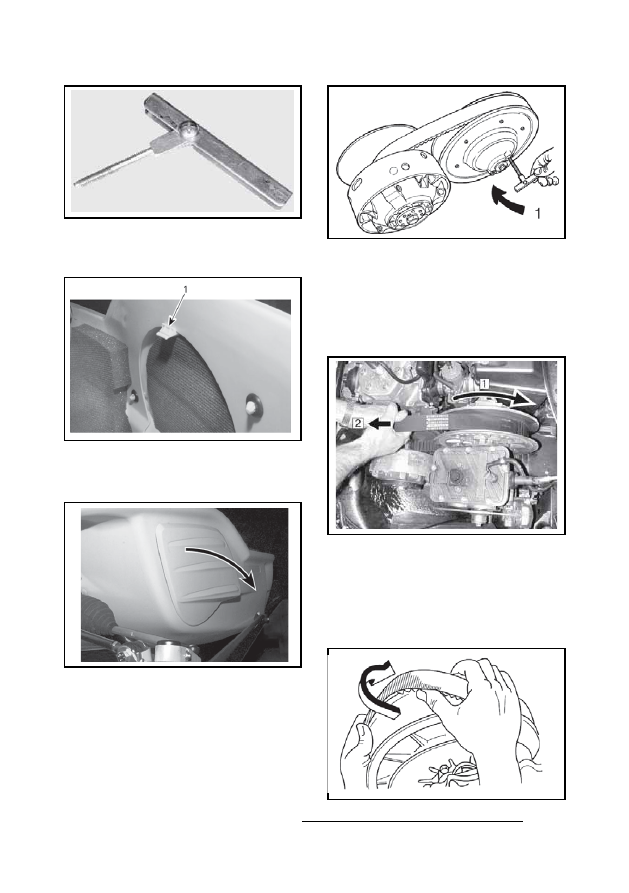

ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ И
ДЕМОНТАЖА РЕМНЯ ВАРИАТОРА

1. Нажмите на защелку и снимите

панель с поддона

Отсоедините панель от нижнего поддона

1. Затяните, чтобы развести половинки

шкива

Поверните подвижный диск по часовой
стрелке, затем потяните ремень и расC
кройте ведомый шкив. Дальнейшие инстC
рукции содержатся в табличках на корпуC
се снегохода.

1. Поверните подвижный диск по

часовой стрелке

2. Потянув за ремень, раскройте шкив

Выведите ремень из ручья шкива, переC
бросив его через край подвижного дисC
ка, как показано на рисунке.

4 8

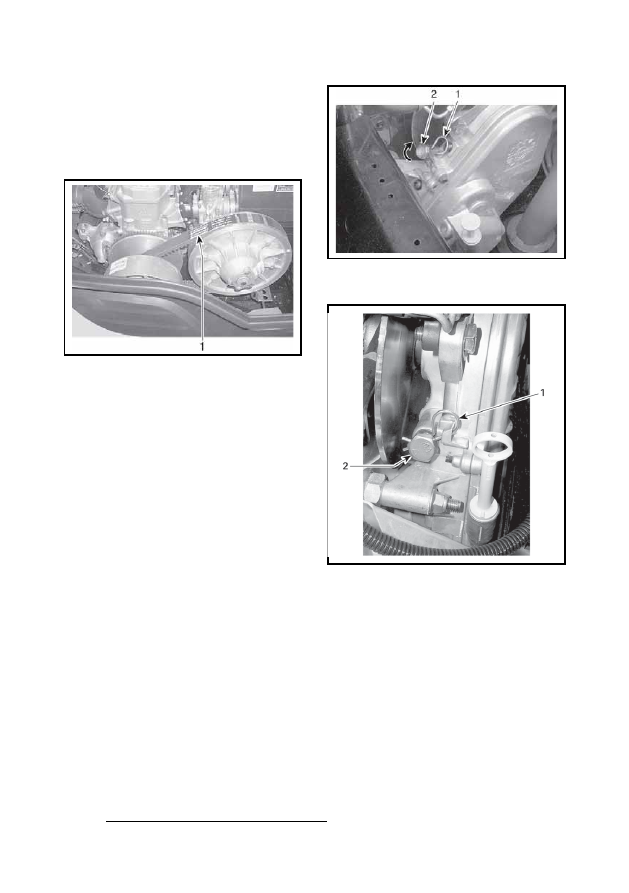

1. Проволочный фиксатор
2. Регулировочный болт

Установка

Максимальный ресурс ремня обеспечиC
вается только при правильном направлеC
нии движения. Ремень должен быть ориC
ентирован так, как указывает стрелка на
нем.

1. Стрелка указывает на переднюю

часть снегохода

ОСТОРОЖНО. Запрещено прикладывать
большие усилия или применять рычажный
инструмент для натягивания ремня на веC
домый шкив вариатора. Это может стать
причиной повреждения корда ремня.

Протрите блоки обоих шкивов чистящим
средством Pulley Flange Cleaner (номер
413 711 809).

Проведите ремень между блоками ведуC
щего шкива, затем между блоками ведоC
мого шкива и под ним.

См. инструкциина самом ремне.

Поставьте на место защитный кожух ремC
ня вариатора.

Регулировка натяжения цепи

Модели с картером цепной передачи:

Выньте проволочный фиксатор.

Полностью затяните от руки регулировочC
ный болт натяжителя цепи. Затем отпусC
тите болт до первого совпадения отверC
стий под проволочный фиксатор, то есть
так, чтобы фиксатор встал в отверстие.

1. Проволочный фиксатор
2. Регулировочный болт
