Снегоходы LYNX 2005. Руководство - часть 4

1 7

12) Выключатель двигателя

Кнопка (или тумблер) выключения двигаC
теля находится на правой рукоятке руля.
Для того чтобы быстро заглушить двигаC
тель в случае какойCлибо опасности, пеC
реключите выключатель в положение OFF
(ВЫКЛ) и одновременно нажмите на рыC
чаг тормоза. При запуске двигателя выC
ключатель должен быть переведен в поC
ложение ON (ВКЛ).

1. Положение ON (ВКЛ)
2. Положение OFF (ВЫКЛ)

Водитель должен научиться уверенно
пользоваться этим выключателем, неC
однократно потренеровавшись в пуске и
выключении двигателя. Действия по выкC
лючению двигателя должны быть доведеC
ны до автоматизма, чтобы в трудной сиC
туации водитель не задумывался, как ему
заглушить двигатель.

13) Переключатель света фары

Переключатель расположен на левой руC
коятке руля и предназначен для переклюC
чения ближнего и дальнего света фары.
Заметьте, что при запуске двигателя
фары включаются автоматически.

На некоторых моделях

14) Сигнальная лампа дальнего

света (синяя)

Сигнальная лампа загорается при вклюC
чении дальнего света фары.

Сигнальная лампа уровня/дав?
ления масла

Модели 2TEC

Эта сигнальная лампа загорается при
недопустимом понижении уровня масла.
Остановите снегоход в безопасном месC
те, долейте масло в масляный бак до треC
буемого уровня.

1 8

Сигнальная лампа
аккумуляторной батареи

Эта сигнальная лампа загорается, когда
напряжение аккумуляторной батареи поC
нижается до недопустимого уровня. Как
можно скорее обратитесь к дилеру Lynx.

Сигнальная лампа системы
управления двигателем EMS

Эта сигнальная лампа указывает на неC
поладки. См. раздел «Устранение
неисправностей».

15) Рукоятка ручного стартера

Рукоятка ручного стартера находится с
правой стороны снегохода. Чтобы вклюC
чить механизм ручного стартера, медC
ленно потяните рукоятку на себя и, когда
почувствуете сопротивление, дерните руC
коятку энергично. Медленно верните руC
коятку в исходное положение.

0. OFF (ВЫКЛ); 1. Положение 1;
2. Положение 2

Пуск холодного двигателя

ПРИМЕЧАНИЕ. Не нажимайте рычаг
дросселя, если воздушная заслонка заC
крыта.

Переместите рычаг воздушной заслонки
в положение “2” и пустите двигатель. Как
только двигатель начнет работать, переC
ведите рычаг воздушной заслонки в поC
ложение “1”. Через несколько секунд
(максимум 10 сек) верните рычаг возC
душной заслонки в положение OFF.

ПРИМЕЧАНИЕ. При низкой температуре
(ниже –20

О

С), возможно, потребуется неC

сколько раз переключить рычаг воздушC
ной заслонки из положения OFF в полоC
жение “1” и обратно.

Пуск прогретого двигателя

Пустите двигатель, не прикрывая возC
душную заслонку. Если двигатель не наC
чал работать после двух попыток запусC
ка с помощью ручного стартера или посC
ле двух включений электрического старC
тера (по 5 сек), поверните рычаг воздушC
ной заслонки в положение “1”. Пустите
двигатель, не нажимая рычаг дроссельC
ной заслонки. Как только двигатель зараC
ботает, верните рычаг воздушной заслонC
ки в положение OFF.

Модели 4TEC

Эта лампа загорается при недопустимом
понижении давления в системе смазки
двигателя. Остановите снегоход в безоC
пасном месте, проверьте уровень масла,
долейте масло в масляный бак до требуC
емого уровня. См. раздел «ЭксплуатациC
онные жидкости».

Запустите двигатель – через несколько
секунд сигнальная лампа должна погасC
нуть. Если сигнальная лампа не гаснет,
остановите двигатель, обратитесь к дилеC
ру для проверки системы смазки.

16) Рычаг воздушной заслонки

1 9

17) Кнопка пускового насоса

Вытяните и утопите кнопку. На прогретом
двигателе в этом нет необходимости.

Для подкачки топлива вытягивайте кнопC
ку до тех пор, пока не ощутите сопротивC
ление. В этот момент подкачайте топлиC
во 2 или 3 раза для его подачи во впускC
ной коллектор. По окончании подкачки
убедитесь, что кнопка возвращена в исC
ходное положение.

ПРИМЕЧАНИЕ.  При очень низкой темпеC
ратуре рекомендуется перед вытягиваниC
ем кнопки повернуть ее на 2C3 оборота.
Это предотвратит опасность заедания.

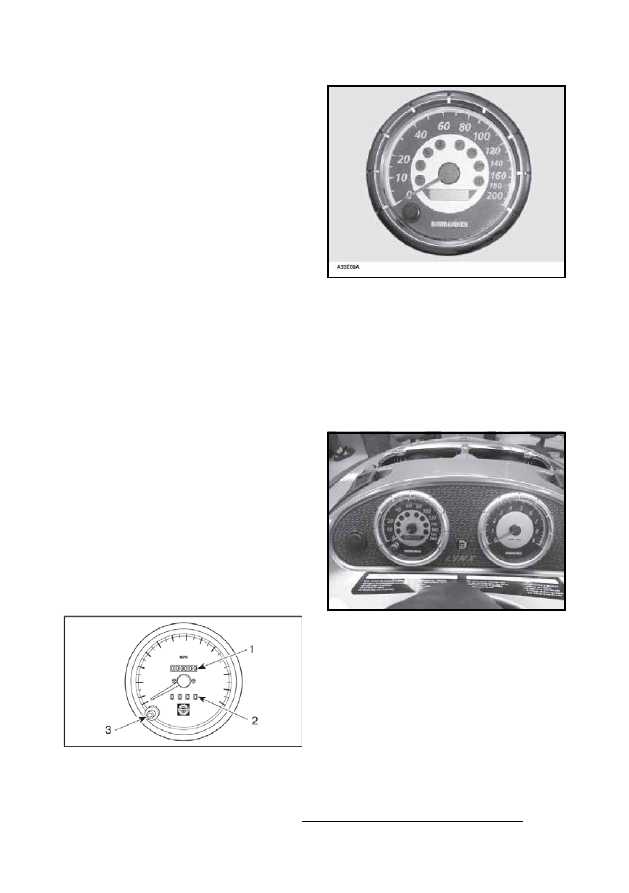

18) Спидометр

Модели с воздушным охлаждением
и некоторые модели с жидкостным
охлаждением двигателя

Прибор прямого отсчета показывает скоC
рость движения снегохода в км/ч.

19) Одометр

Одометр показывает общий пробег снеC
гохода в километрах. Показания одометC
ра можно обнулить.

20) Счетчик пробега за поездку

Прибор показывает пробег снегохода с
момента последнего обнуления показаC
ний. Показания счетчика пробега можно
обнулить.

21) Кнопка сброса счетчика пробега

Нажмите и удерживайте кнопку сброса,
пока все цифры не станут нулями.

Электронный спидометр
1. Одометр
2. Счетчик пробега за поездку
3. Кнопка сброса

Для обнуления показаний счетчика мотоC
часов нажмите и удерживайте в течение
2 сек кнопку сброса.

Некоторые модели с жидкостным
охлаждением двигателя

Электронный спидометр показывает
скорость движения снегохода в км/ч
или        в милях в час.

2 0

24) Выключатель электрообогрева

рукояток руля

Трехпозиционный тумблер предназначен
для включения/выключения обогрева руC
кояток руля.

1. Сильный обогрев
2. Обогрев выключен
3. Средний обогрев

Электронный спидометр и тахометр

Прибор показывает путь, пройденный с
момента последнего сброса его показаC
ний.

Кнопка режима индикации

Кнопка предназначена для изменения
режима индикации приборов. При запусC
ке двигателя на дисплей выводятся покаC
зания одометра. Первое нажатие кнопки
сохраняет на дисплее режим одометра.

При следующем нажатии будет работать
счетчик моточасов. Для возврата в режим
одометра необходимо еще раз нажать эту
кнопку.

Для сброса показаний счетчика пути или
счетчика моточасов нажмите и удержиC
вайте кнопку режима индикации в течеC
ние 2 секунд.

Для некоторых моделей: на скорости
90 км/ч и выше дисплей работает только
как спидометр, какой бы режим Вы ни
выбирали.

Счетчик моточасов

Счетчик показывает время наработки двиC
гателя (в часах и минутах) с момента посC
леднего обнуления показаний прибора.

Все модели

Для сброса показаний счетчика моточаC
сов нажмите и удерживайте кнопку режиC
ма индикации в течение 2 секунд.

22) Крышка топливного бака/

Указатель уровня топлива

Для заправки снегохода топливом отверC
ните крышку топливного бака.

После заправки заверните крышку и туго
затяните ее.

В крышку топливного бака встроен мехаC
нический указатель уровня топлива.

✩

✩

✩

✩

✩ ПРЕДОСТЕРЕЖЕНИЕ

Во время заправки топливом двига?
тель должен быть выключен. Бензин
является горючим и взрывоопасным
продуктом. Не курите вблизи топ?
ливного бака, не подносите к нему
открытое пламя. Медленно отвора?
чивайте крышку топливного бака. Не
переполняйте топливный бак; не
заправляйте бак до верху, если со?
бираетесь оставить снегоход в теп?
лом помещении. При нагреве топли?
во может начать вытекать из?под
крышки заливной горловины. Выти?
райте все потеки топлива с корпуса
снегохода.

23) Сигнальная лампа перегрева

двигателя (красная)

Светящаяся  красная сигнальная лампочC
ка свидетельствует о перегреве двигатеC
ля. Немедленно уменьшите скорость снеC
гохода и сверните на более рыхлый снег
или заглушите двигатель.
